Пристрій для завантаження, створення вакууму та герметизації бутильованих біг-бегів

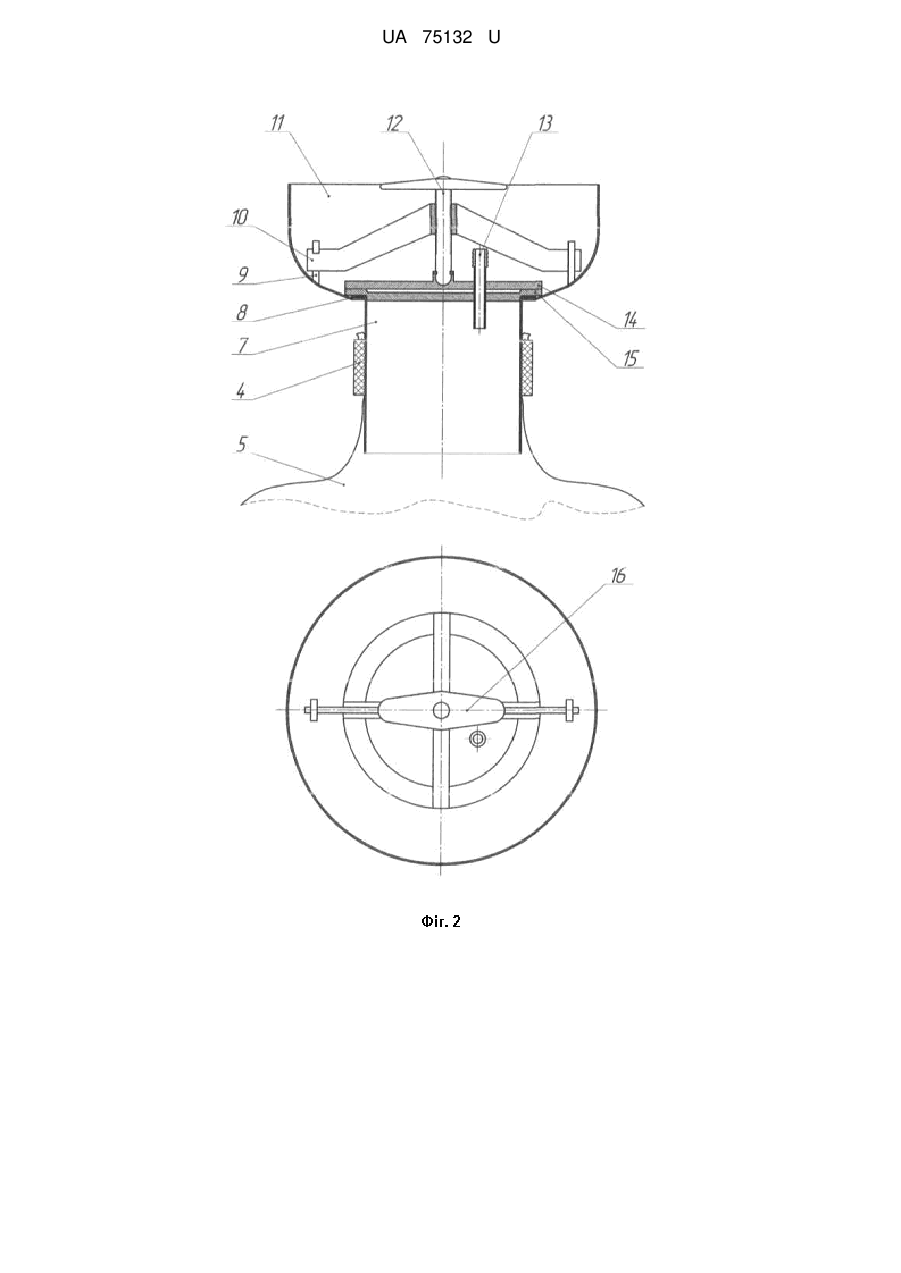

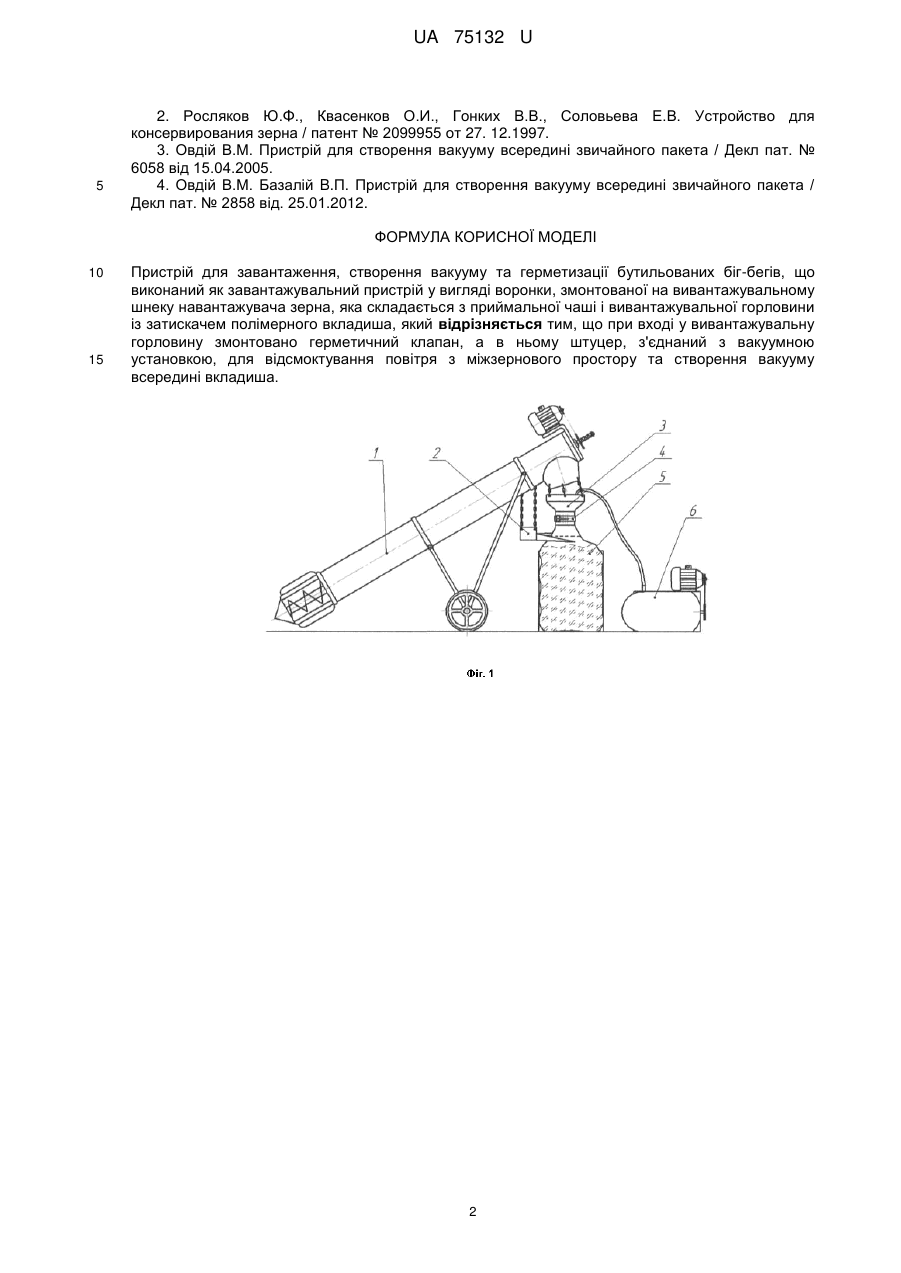

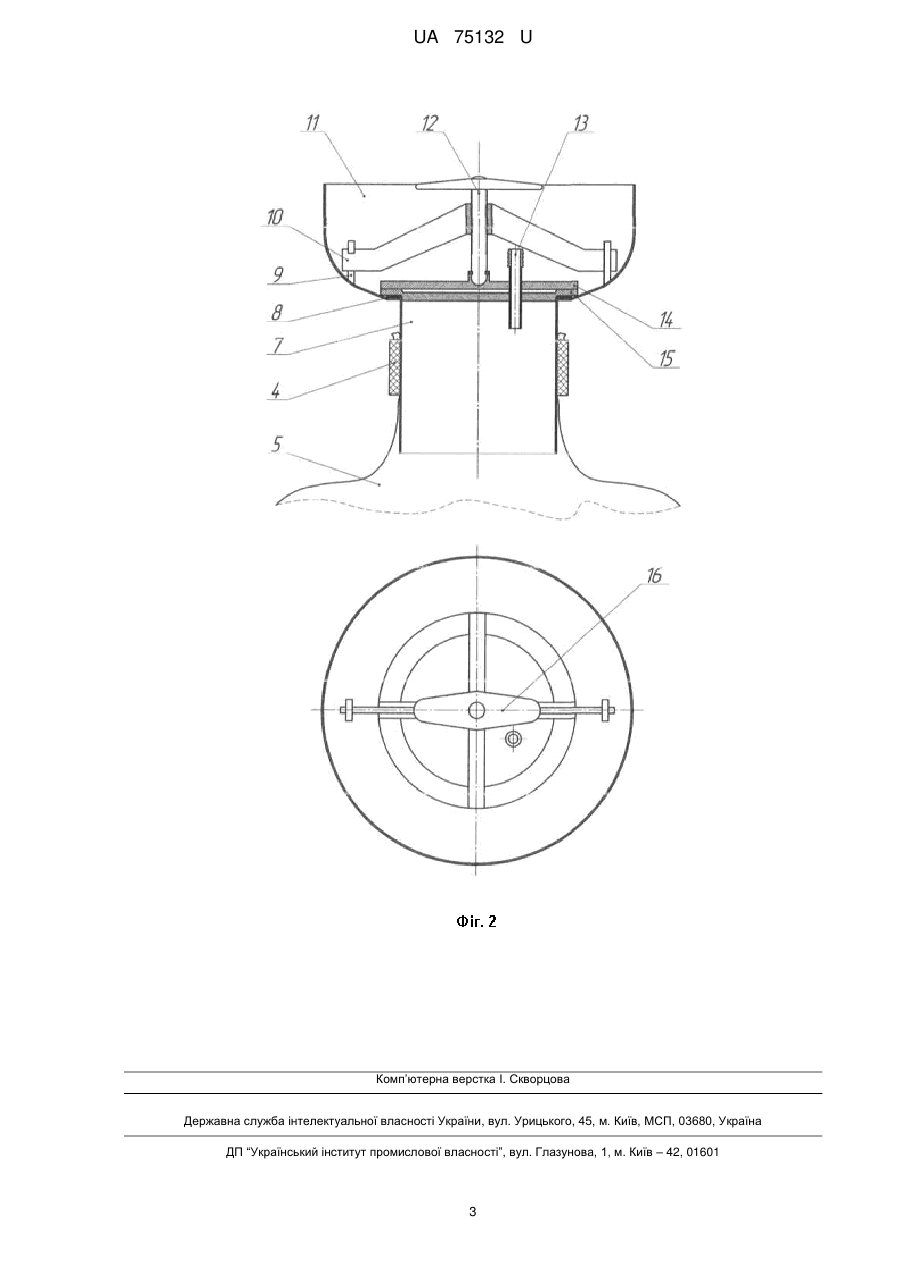

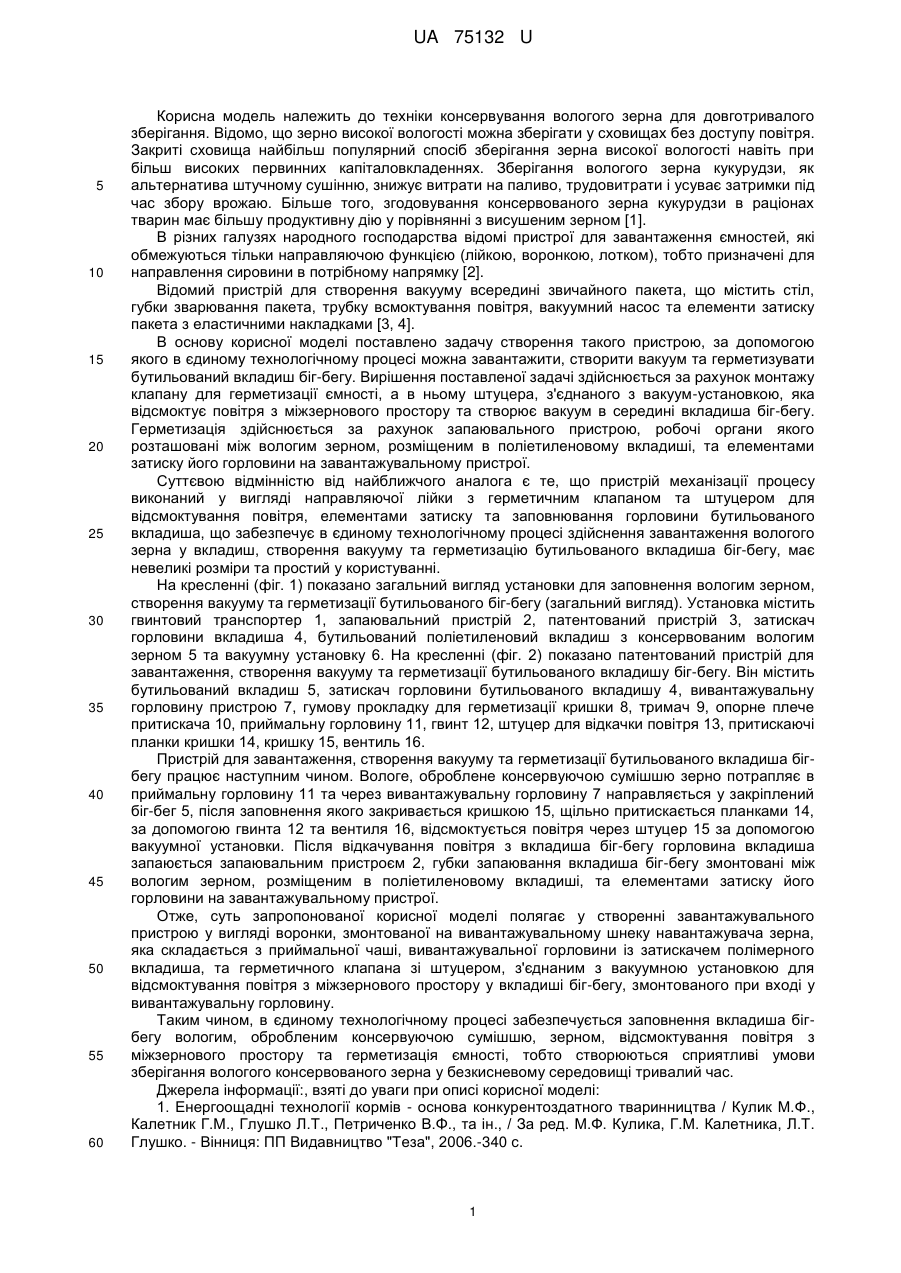

Реферат: Пристрій для завантаження, створення вакууму та герметизації бутильованих біг-бегів містить воронку, змонтовану на вивантажувальному шнеку навантажувача зерна, яка складається з приймальної чаші і вивантажувальної горловини із затискачем полімерного вкладишу, при вході у вивантажувальну горловину змонтовано герметичний клапан, а в ньому штуцер, з'єднаний з вакуумною установкою. UA 75132 U (12) UA 75132 U UA 75132 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки консервування вологого зерна для довготривалого зберігання. Відомо, що зерно високої вологості можна зберігати у сховищах без доступу повітря. Закриті сховища найбільш популярний спосіб зберігання зерна високої вологості навіть при більш високих первинних капіталовкладеннях. Зберігання вологого зерна кукурудзи, як альтернатива штучному сушінню, знижує витрати на паливо, трудовитрати і усуває затримки під час збору врожаю. Більше того, згодовування консервованого зерна кукурудзи в раціонах тварин має більшу продуктивну дію у порівнянні з висушеним зерном [1]. В різних галузях народного господарства відомі пристрої для завантаження ємностей, які обмежуються тільки направляючою функцією (лійкою, воронкою, лотком), тобто призначені для направлення сировини в потрібному напрямку [2]. Відомий пристрій для створення вакууму всередині звичайного пакета, що містить стіл, губки зварювання пакета, трубку всмоктування повітря, вакуумний насос та елементи затиску пакета з еластичними накладками [3, 4]. В основу корисної моделі поставлено задачу створення такого пристрою, за допомогою якого в єдиному технологічному процесі можна завантажити, створити вакуум та герметизувати бутильований вкладиш біг-бегу. Вирішення поставленої задачі здійснюється за рахунок монтажу клапану для герметизації ємності, а в ньому штуцера, з'єднаного з вакуум-установкою, яка відсмоктує повітря з міжзернового простору та створює вакуум в середині вкладиша біг-бегу. Герметизація здійснюється за рахунок запаювального пристрою, робочі органи якого розташовані між вологим зерном, розміщеним в поліетиленовому вкладиші, та елементами затиску його горловини на завантажувальному пристрої. Суттєвою відмінністю від найближчого аналога є те, що пристрій механізації процесу виконаний у вигляді направляючої лійки з герметичним клапаном та штуцером для відсмоктування повітря, елементами затиску та заповнювання горловини бутильованого вкладиша, що забезпечує в єдиному технологічному процесі здійснення завантаження вологого зерна у вкладиш, створення вакууму та герметизацію бутильованого вкладиша біг-бегу, має невеликі розміри та простий у користуванні. На кресленні (фіг. 1) показано загальний вигляд установки для заповнення вологим зерном, створення вакууму та герметизації бутильованого біг-бегу (загальний вигляд). Установка містить гвинтовий транспортер 1, запаювальний пристрій 2, патентований пристрій 3, затискач горловини вкладиша 4, бутильований поліетиленовий вкладиш з консервованим вологим зерном 5 та вакуумну установку 6. На кресленні (фіг. 2) показано патентований пристрій для завантаження, створення вакууму та герметизації бутильованого вкладишу біг-бегу. Він містить бутильований вкладиш 5, затискач горловини бутильованого вкладишу 4, вивантажувальну горловину пристрою 7, гумову прокладку для герметизації кришки 8, тримач 9, опорне плече притискача 10, приймальну горловину 11, гвинт 12, штуцер для відкачки повітря 13, притискаючі планки кришки 14, кришку 15, вентиль 16. Пристрій для завантаження, створення вакууму та герметизації бутильованого вкладиша бігбегу працює наступним чином. Вологе, оброблене консервуючою сумішшю зерно потрапляє в приймальну горловину 11 та через вивантажувальну горловину 7 направляється у закріплений біг-бег 5, після заповнення якого закривається кришкою 15, щільно притискається планками 14, за допомогою гвинта 12 та вентиля 16, відсмоктується повітря через штуцер 15 за допомогою вакуумної установки. Після відкачування повітря з вкладиша біг-бегу горловина вкладиша запаюється запаювальним пристроєм 2, губки запаювання вкладиша біг-бегу змонтовані між вологим зерном, розміщеним в поліетиленовому вкладиші, та елементами затиску його горловини на завантажувальному пристрої. Отже, суть запропонованої корисної моделі полягає у створенні завантажувального пристрою у вигляді воронки, змонтованої на вивантажувальному шнеку навантажувача зерна, яка складається з приймальної чаші, вивантажувальної горловини із затискачем полімерного вкладиша, та герметичного клапана зі штуцером, з'єднаним з вакуумною установкою для відсмоктування повітря з міжзернового простору у вкладиші біг-бегу, змонтованого при вході у вивантажувальну горловину. Таким чином, в єдиному технологічному процесі забезпечується заповнення вкладиша бігбегу вологим, обробленим консервуючою сумішшю, зерном, відсмоктування повітря з міжзернового простору та герметизація ємності, тобто створюються сприятливі умови зберігання вологого консервованого зерна у безкисневому середовищі тривалий час. Джерела інформації:, взяті до уваги при описі корисної моделі: 1. Енергоощадні технології кормів - основа конкурентоздатного тваринництва / Кулик М.Ф., Калетник Г.М., Глушко Л.Т., Петриченко В.Φ., та ін., / За ред. М.Ф. Кулика, Г.М. Калетника, Л.Т. Глушко. - Вінниця: ПП Видавництво "Теза", 2006.-340 с. 1 UA 75132 U 5 2. Росляков Ю.Φ., Квасенков О.И., Гонких В.В., Соловьева Е.В. Устройство для консервирования зерна / патент № 2099955 от 27. 12.1997. 3. Овдій В.Μ. Пристрій для створення вакууму всередині звичайного пакета / Декл пат. № 6058 від 15.04.2005. 4. Овдій В.Μ. Базалій B.П. Пристрій для створення вакууму всередині звичайного пакета / Декл пат. № 2858 від. 25.01.2012. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для завантаження, створення вакууму та герметизації бутильованих біг-бегів, що виконаний як завантажувальний пристрій у вигляді воронки, змонтованої на вивантажувальному шнеку навантажувача зерна, яка складається з приймальної чаші і вивантажувальної горловини із затискачем полімерного вкладиша, який відрізняється тим, що при вході у вивантажувальну горловину змонтовано герметичний клапан, а в ньому штуцер, з'єднаний з вакуумною установкою, для відсмоктування повітря з міжзернового простору та створення вакууму всередині вкладиша. 2 UA 75132 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
