Пневматичний висіваючий апарат

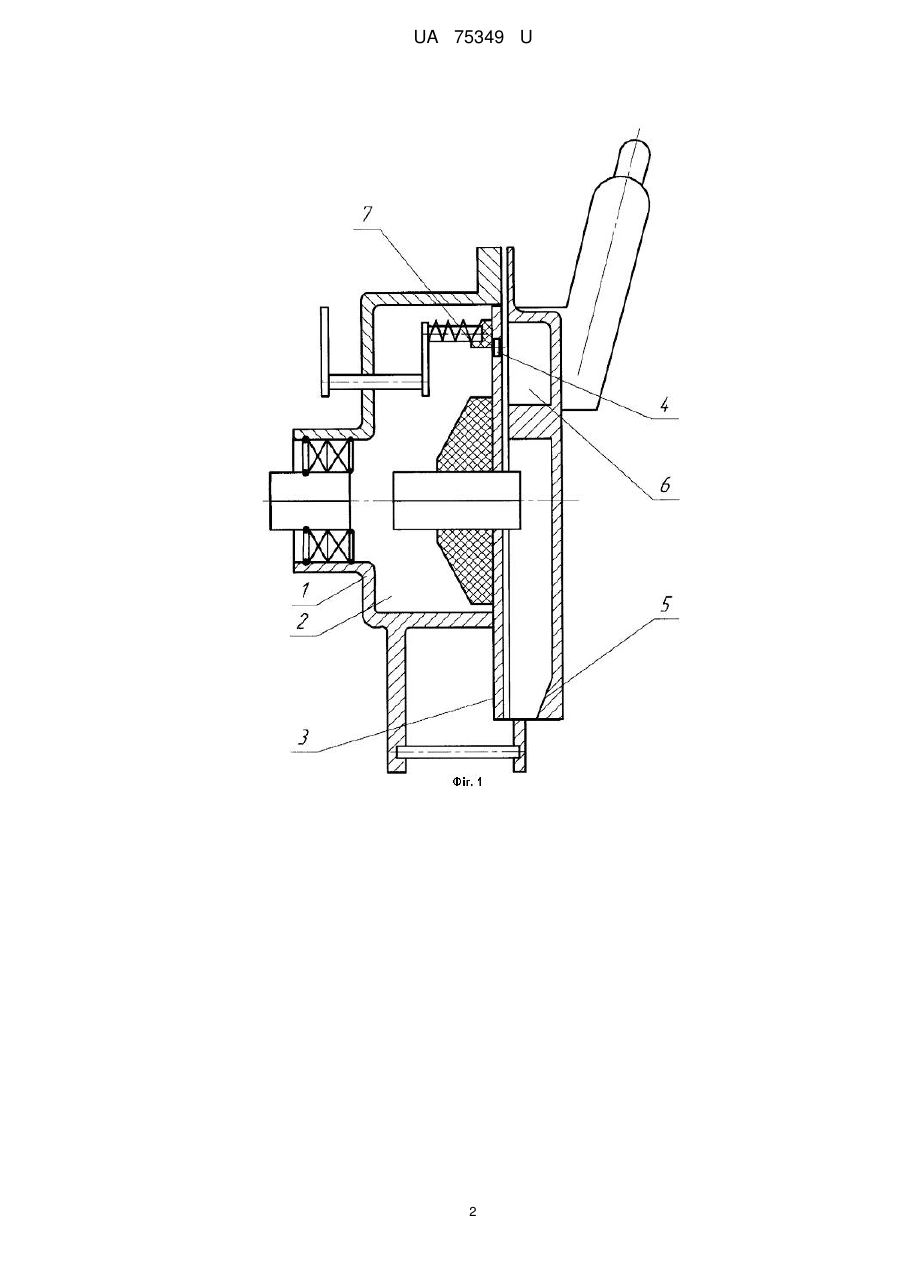

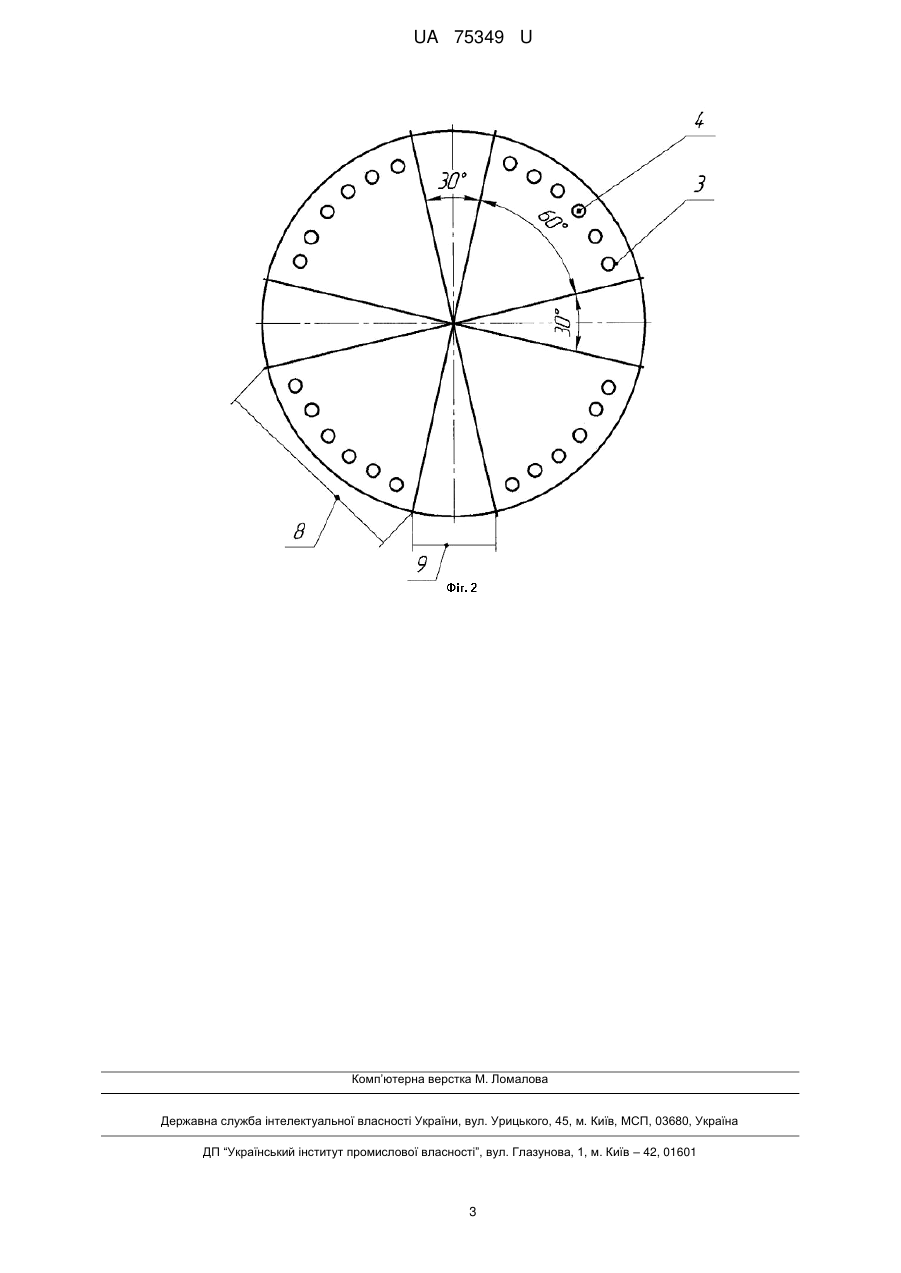

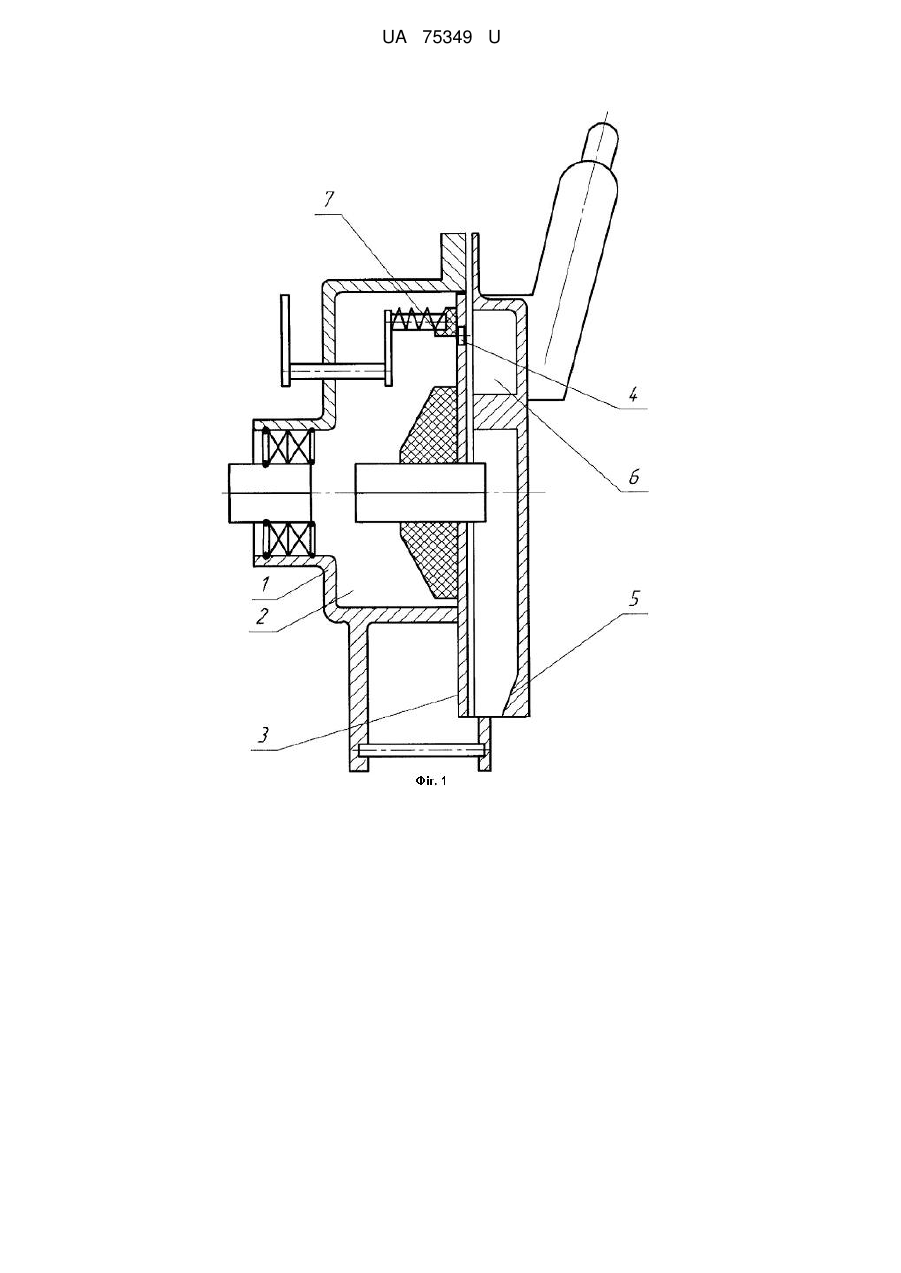

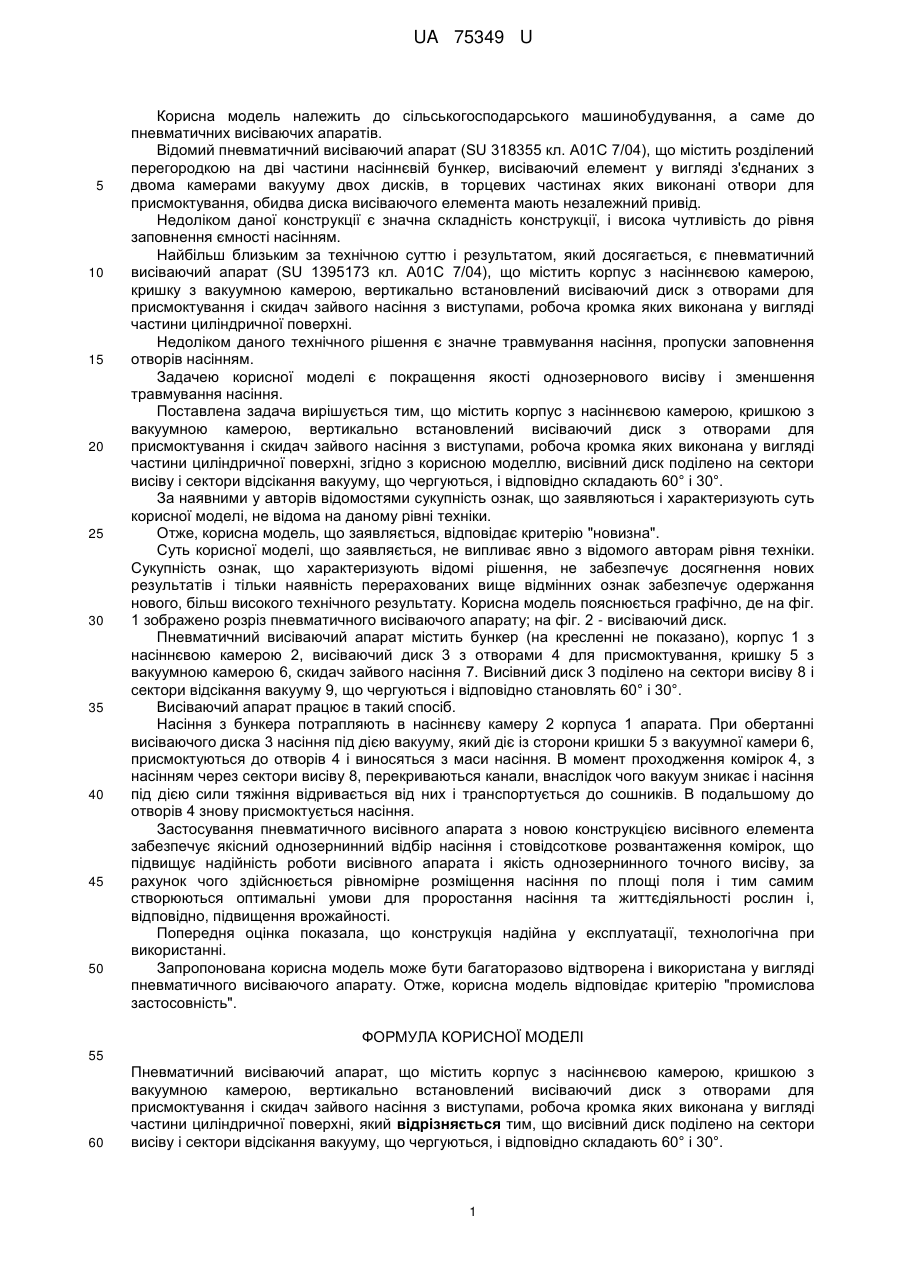

Реферат: Пневматичний висіваючий апарат містить корпус з насіннєвою камерою, кришкою з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні. Висівний диск поділено на сектори висіву і сектори відсікання вакууму, що чергуються, і відповідно складають 60° і 30°. UA 75349 U (54) ПНЕВМАТИЧНИЙ ВИСІВАЮЧИЙ АПАРАТ UA 75349 U UA 75349 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до пневматичних висіваючих апаратів. Відомий пневматичний висіваючий апарат (SU 318355 кл. А01С 7/04), що містить розділений перегородкою на дві частини насіннєвій бункер, висіваючий елемент у вигляді з'єднаних з двома камерами вакууму двох дисків, в торцевих частинах яких виконані отвори для присмоктування, обидва диска висіваючого елемента мають незалежний привід. Недоліком даної конструкції є значна складність конструкції, і висока чутливість до рівня заповнення ємності насінням. Найбільш близьким за технічною суттю і результатом, який досягається, є пневматичний висіваючий апарат (SU 1395173 кл. А01С 7/04), що містить корпус з насіннєвою камерою, кришку з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні. Недоліком даного технічного рішення є значне травмування насіння, пропуски заповнення отворів насінням. Задачею корисної моделі є покращення якості однозернового висіву і зменшення травмування насіння. Поставлена задача вирішується тим, що містить корпус з насіннєвою камерою, кришкою з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні, згідно з корисною моделлю, висівний диск поділено на сектори висіву і сектори відсікання вакууму, що чергуються, і відповідно складають 60° і 30°. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено розріз пневматичного висіваючого апарату; на фіг. 2 - висіваючий диск. Пневматичний висіваючий апарат містить бункер (на кресленні не показано), корпус 1 з насіннєвою камерою 2, висіваючий диск 3 з отворами 4 для присмоктування, кришку 5 з вакуумною камерою 6, скидач зайвого насіння 7. Висівний диск 3 поділено на сектори висіву 8 і сектори відсікання вакууму 9, що чергуються і відповідно становлять 60° і 30°. Висіваючий апарат працює в такий спосіб. Насіння з бункера потрапляють в насіннєву камеру 2 корпуса 1 апарата. При обертанні висіваючого диска 3 насіння під дією вакууму, який діє із сторони кришки 5 з вакуумної камери 6, присмоктуються до отворів 4 і виносяться з маси насіння. В момент проходження комірок 4, з насінням через сектори висіву 8, перекриваються канали, внаслідок чого вакуум зникає і насіння під дією сили тяжіння відривається від них і транспортується до сошників. В подальшому до отворів 4 знову присмоктується насіння. Застосування пневматичного висівного апарата з новою конструкцією висівного елемента забезпечує якісний однозернинний відбір насіння і стовідсоткове розвантаження комірок, що підвищує надійність роботи висівного апарата і якість однозернинного точного висіву, за рахунок чого здійснюється рівномірне розміщення насіння по площі поля і тим самим створюються оптимальні умови для проростання насіння та життєдіяльності рослин і, відповідно, підвищення врожайності. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пневматичного висіваючого апарату. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пневматичний висіваючий апарат, що містить корпус з насіннєвою камерою, кришкою з вакуумною камерою, вертикально встановлений висіваючий диск з отворами для присмоктування і скидач зайвого насіння з виступами, робоча кромка яких виконана у вигляді частини циліндричної поверхні, який відрізняється тим, що висівний диск поділено на сектори висіву і сектори відсікання вакууму, що чергуються, і відповідно складають 60° і 30°. 1 UA 75349 U 2 UA 75349 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
