Пластинчатий теплообмінний апарат

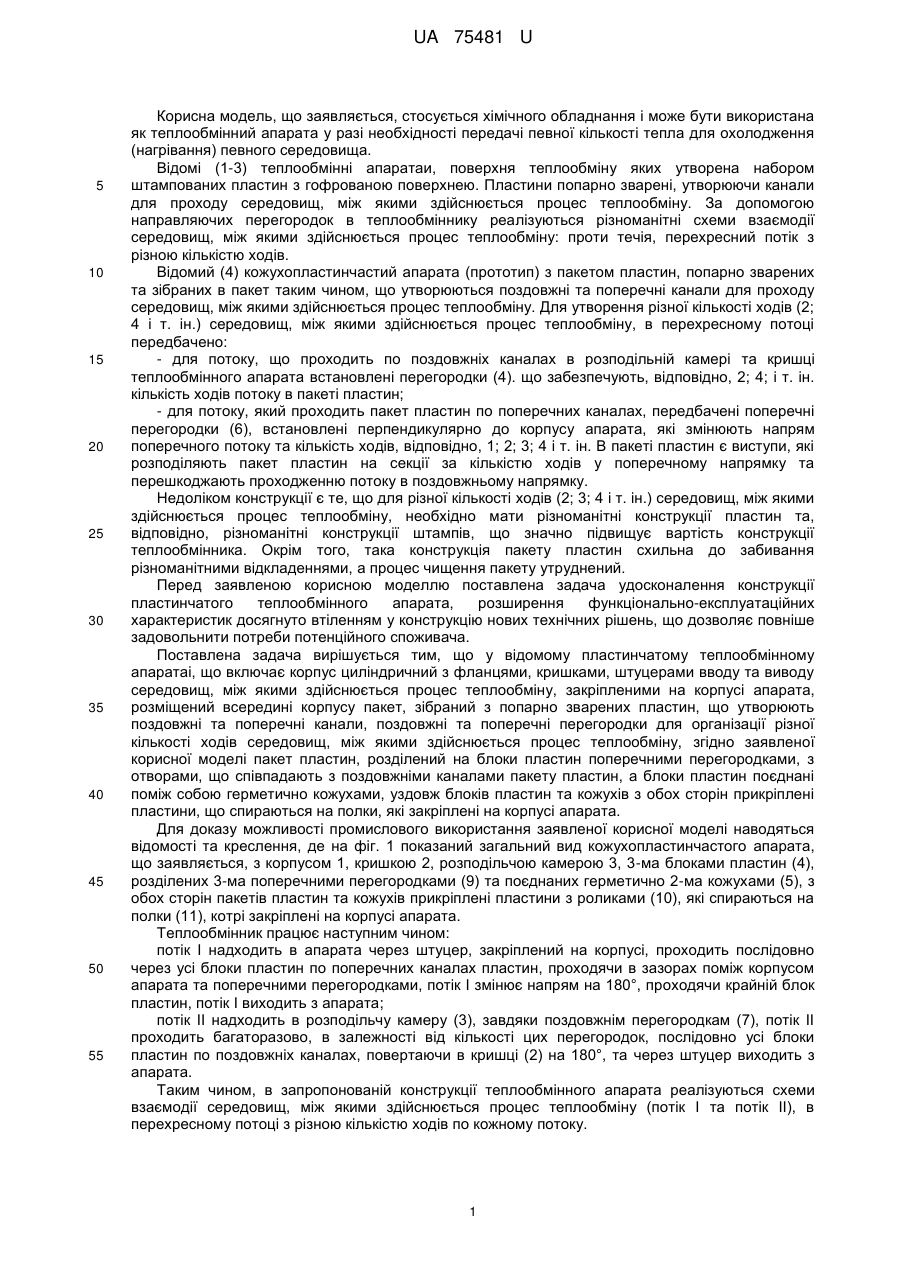

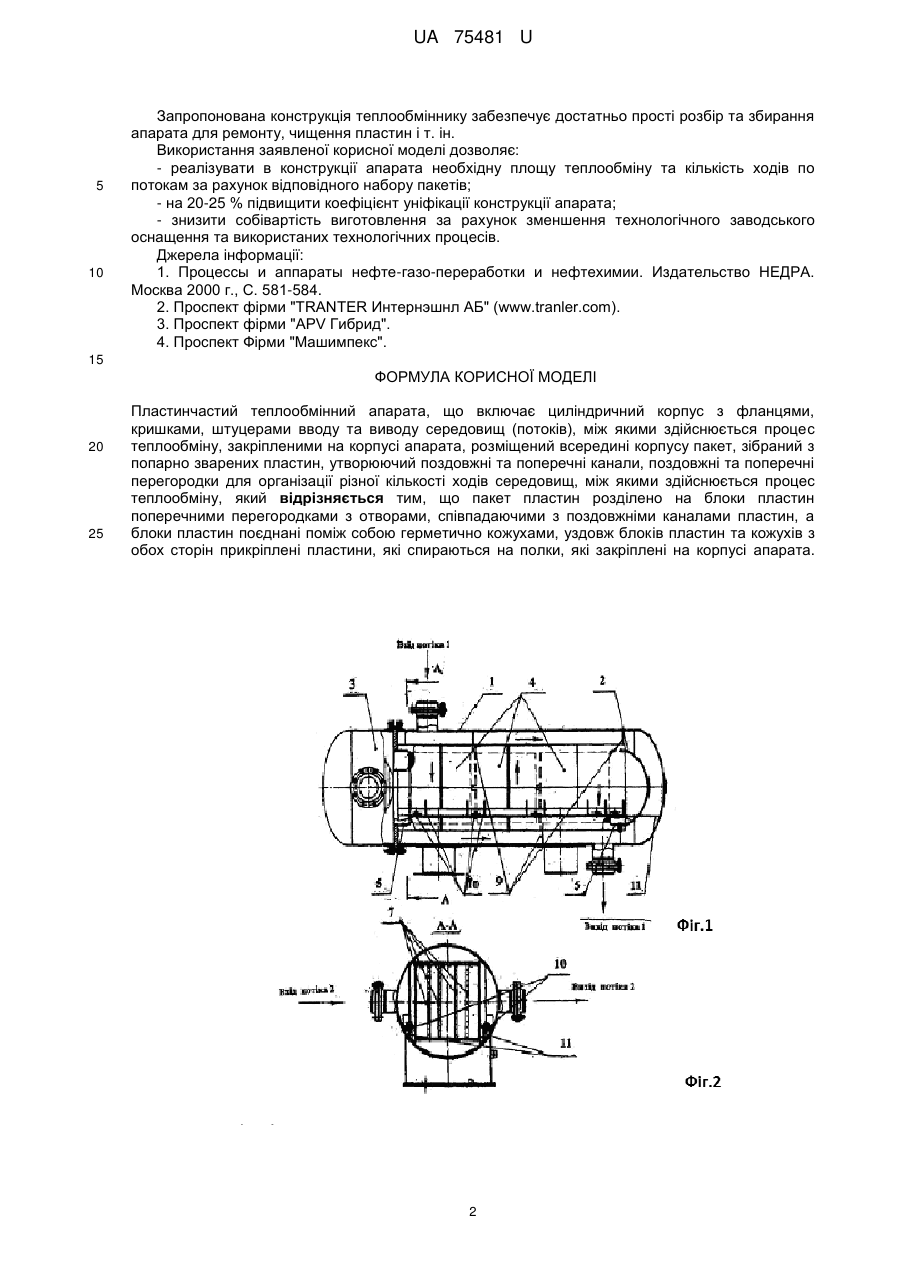

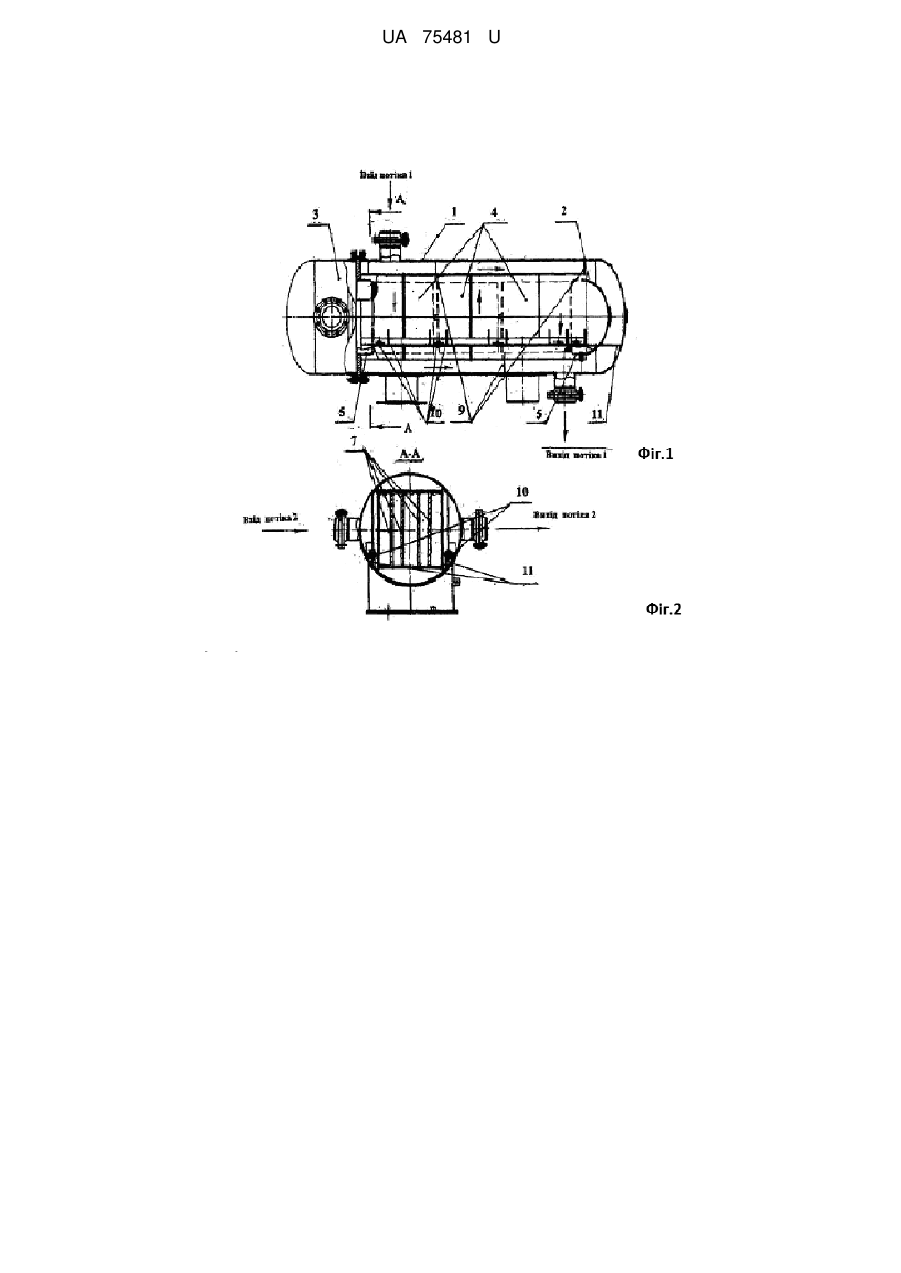

Реферат: UA 75481 U UA 75481 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, стосується хімічного обладнання і може бути використана як теплообмінний апарата у разі необхідності передачі певної кількості тепла для охолодження (нагрівання) певного середовища. Відомі (1-3) теплообмінні апаратаи, поверхня теплообміну яких утворена набором штампованих пластин з гофрованою поверхнею. Пластини попарно зварені, утворюючи канали для проходу середовищ, між якими здійснюється процес теплообміну. За допомогою направляючих перегородок в теплообміннику реалізуються різноманітні схеми взаємодії середовищ, між якими здійснюється процес теплообміну: проти течія, перехресний потік з різною кількістю ходів. Відомий (4) кожухопластинчастий апарата (прототип) з пакетом пластин, попарно зварених та зібраних в пакет таким чином, що утворюються поздовжні та поперечні канали для проходу середовищ, між якими здійснюється процес теплообміну. Для утворення різної кількості ходів (2; 4 і т. ін.) середовищ, між якими здійснюється процес теплообміну, в перехресному потоці передбачено: - для потоку, що проходить по поздовжніх каналах в розподільній камері та кришці теплообмінного апарата встановлені перегородки (4). що забезпечують, відповідно, 2; 4; і т. ін. кількість ходів потоку в пакеті пластин; - для потоку, який проходить пакет пластин по поперечних каналах, передбачені поперечні перегородки (6), встановлені перпендикулярно до корпусу апарата, які змінюють напрям поперечного потоку та кількість ходів, відповідно, 1; 2; 3; 4 і т. ін. В пакеті пластин є виступи, які розподіляють пакет пластин на секції за кількістю ходів у поперечному напрямку та перешкоджають проходженню потоку в поздовжньому напрямку. Недоліком конструкції є те, що для різної кількості ходів (2; 3; 4 і т. ін.) середовищ, між якими здійснюється процес теплообміну, необхідно мати різноманітні конструкції пластин та, відповідно, різноманітні конструкції штампів, що значно підвищує вартість конструкції теплообмінника. Окрім того, така конструкція пакету пластин схильна до забивання різноманітними відкладеннями, а процес чищення пакету утруднений. Перед заявленою корисною моделлю поставлена задача удосконалення конструкції пластинчатого теплообмінного апарата, розширення функціонально-експлуатаційних характеристик досягнуто втіленням у конструкцію нових технічних рішень, що дозволяє повніше задовольнити потреби потенційного споживача. Поставлена задача вирішується тим, що у відомому пластинчатому теплообмінному апаратаі, що включає корпус циліндричний з фланцями, кришками, штуцерами вводу та виводу середовищ, між якими здійснюється процес теплообміну, закріпленими на корпусі апарата, розміщений всередині корпусу пакет, зібраний з попарно зварених пластин, що утворюють поздовжні та поперечні канали, поздовжні та поперечні перегородки для організації різної кількості ходів середовищ, між якими здійснюється процес теплообміну, згідно заявленої корисної моделі пакет пластин, розділений на блоки пластин поперечними перегородками, з отворами, що співпадають з поздовжніми каналами пакету пластин, а блоки пластин поєднані поміж собою герметично кожухами, уздовж блоків пластин та кожухів з обох сторін прикріплені пластини, що спираються на полки, які закріплені на корпусі апарата. Для доказу можливості промислового використання заявленої корисної моделі наводяться відомості та креслення, де на фіг. 1 показаний загальний вид кожухопластинчастого апарата, що заявляється, з корпусом 1, кришкою 2, розподільчою камерою 3, 3-ма блоками пластин (4), розділених 3-ма поперечними перегородками (9) та поєднаних герметично 2-ма кожухами (5), з обох сторін пакетів пластин та кожухів прикріплені пластини з роликами (10), які спираються на полки (11), котрі закріплені на корпусі апарата. Теплообмінник працює наступним чином: потік І надходить в апарата через штуцер, закріплений на корпусі, проходить послідовно через усі блоки пластин по поперечних каналах пластин, проходячи в зазорах поміж корпусом апарата та поперечними перегородками, потік І змінює напрям на 180°, проходячи крайній блок пластин, потік І виходить з апарата; потік II надходить в розподільчу камеру (3), завдяки поздовжнім перегородкам (7), потік II проходить багаторазово, в залежності від кількості цих перегородок, послідовно усі блоки пластин по поздовжніх каналах, повертаючи в кришці (2) на 180°, та через штуцер виходить з апарата. Таким чином, в запропонованій конструкції теплообмінного апарата реалізуються схеми взаємодії середовищ, між якими здійснюється процес теплообміну (потік І та потік II), в перехресному потоці з різною кількістю ходів по кожному потоку. 1 UA 75481 U 5 10 Запропонована конструкція теплообміннику забезпечує достатньо прості розбір та збирання апарата для ремонту, чищення пластин і т. ін. Використання заявленої корисної моделі дозволяє: - реалізувати в конструкції апарата необхідну площу теплообміну та кількість ходів по потокам за рахунок відповідного набору пакетів; - на 20-25 % підвищити коефіцієнт уніфікації конструкції апарата; - знизити собівартість виготовлення за рахунок зменшення технологічного заводського оснащення та використаних технологічних процесів. Джерела інформації: 1. Процессы и аппараты нефте-газо-переработки и нефтехимии. Издательство НЕДРА. Москва 2000 г., С. 581-584. 2. Проспект фірми "TRANTER Интернэшнл АБ" (www.tranler.com). 3. Проспект фірми "APV Гибрид". 4. Проспект Фірми "Машимпекс". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пластинчастий теплообмінний апарата, що включає циліндричний корпус з фланцями, кришками, штуцерами вводу та виводу середовищ (потоків), між якими здійснюється процес теплообміну, закріпленими на корпусі апарата, розміщений всередині корпусу пакет, зібраний з попарно зварених пластин, утворюючий поздовжні та поперечні канали, поздовжні та поперечні перегородки для організації різної кількості ходів середовищ, між якими здійснюється процес теплообміну, який відрізняється тим, що пакет пластин розділено на блоки пластин поперечними перегородками з отворами, співпадаючими з поздовжніми каналами пластин, а блоки пластин поєднані поміж собою герметично кожухами, уздовж блоків пластин та кожухів з обох сторін прикріплені пластини, які спираються на полки, які закріплені на корпусі апарата. 2 UA 75481 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
