Пристрій для зчитування цифрової інформації з магнітного носія

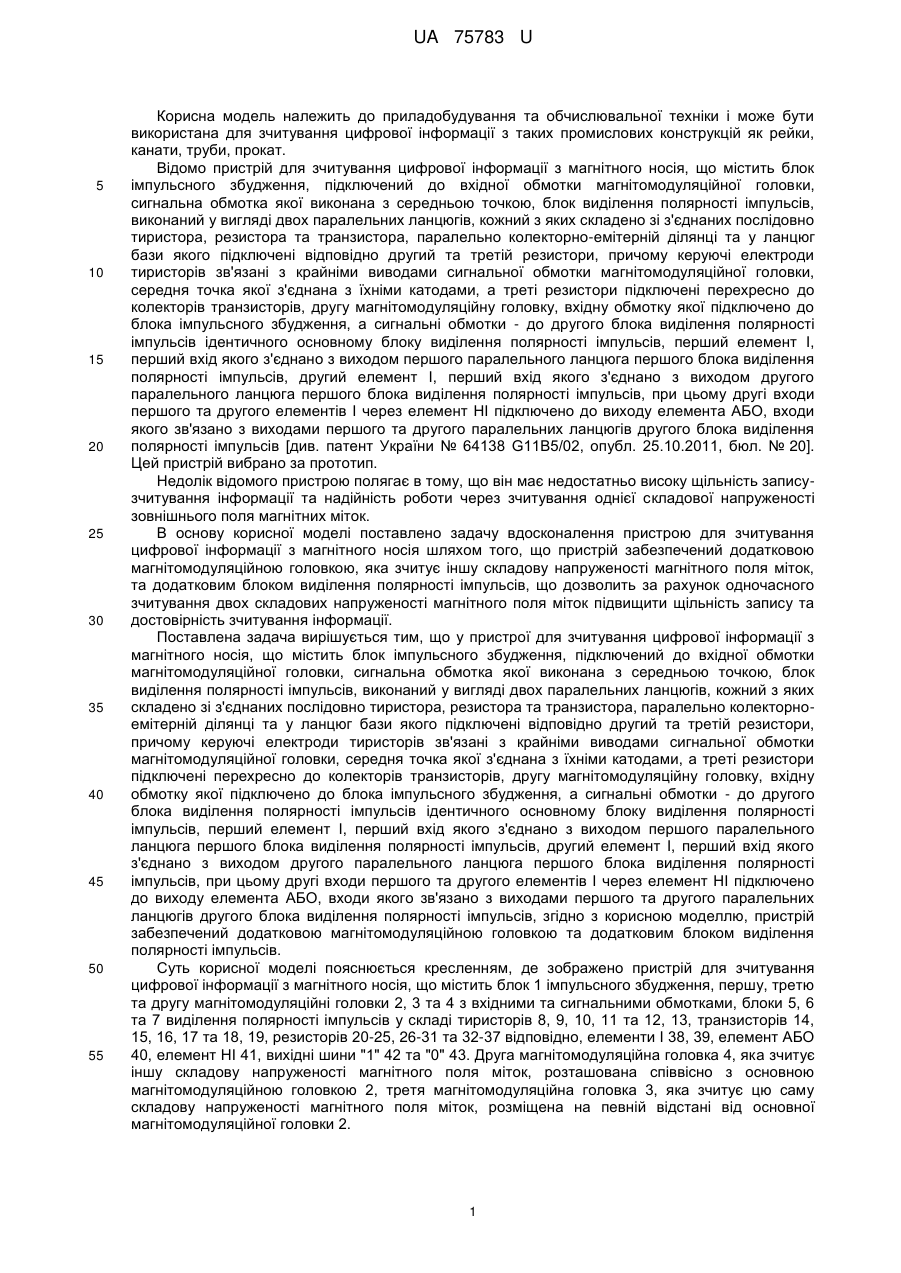

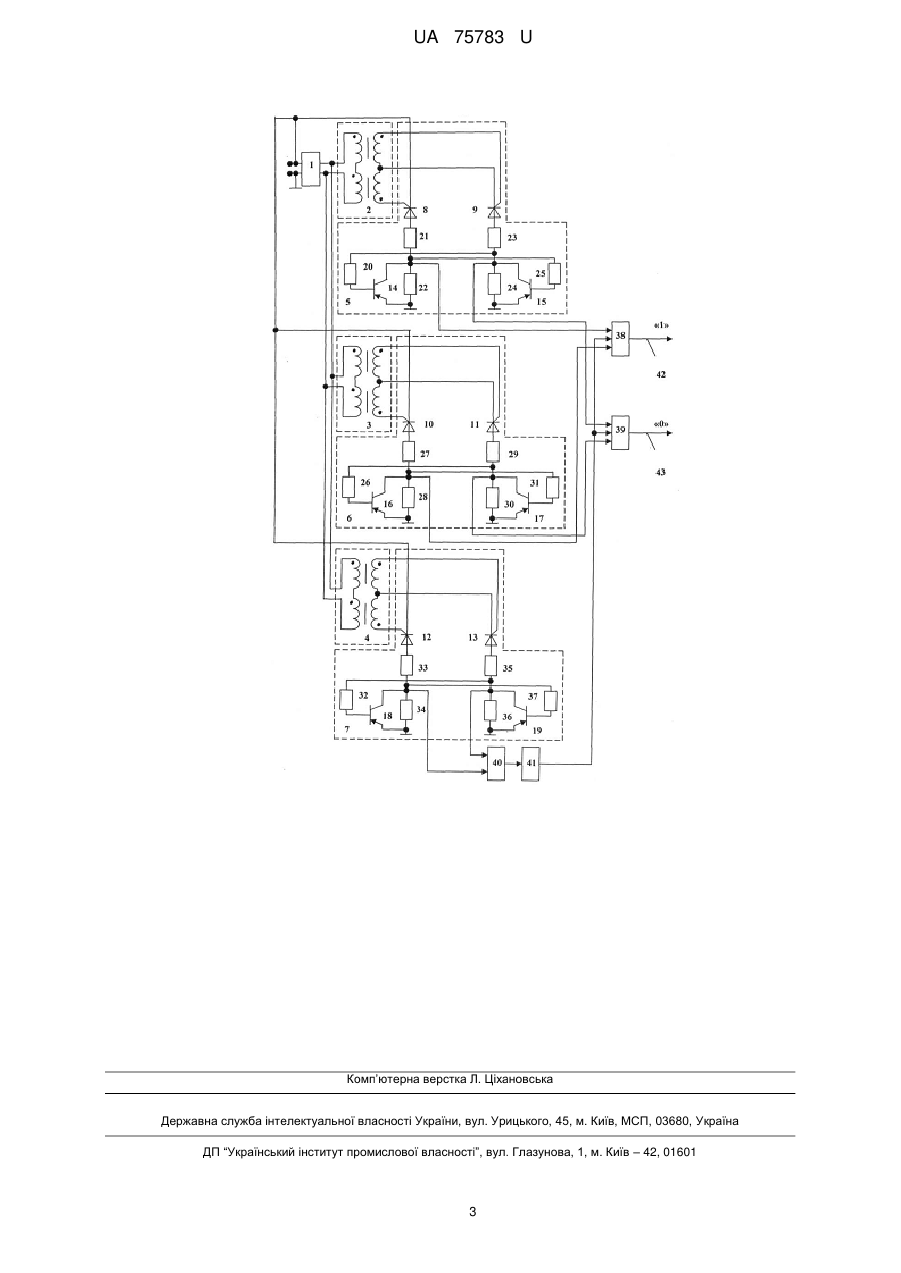

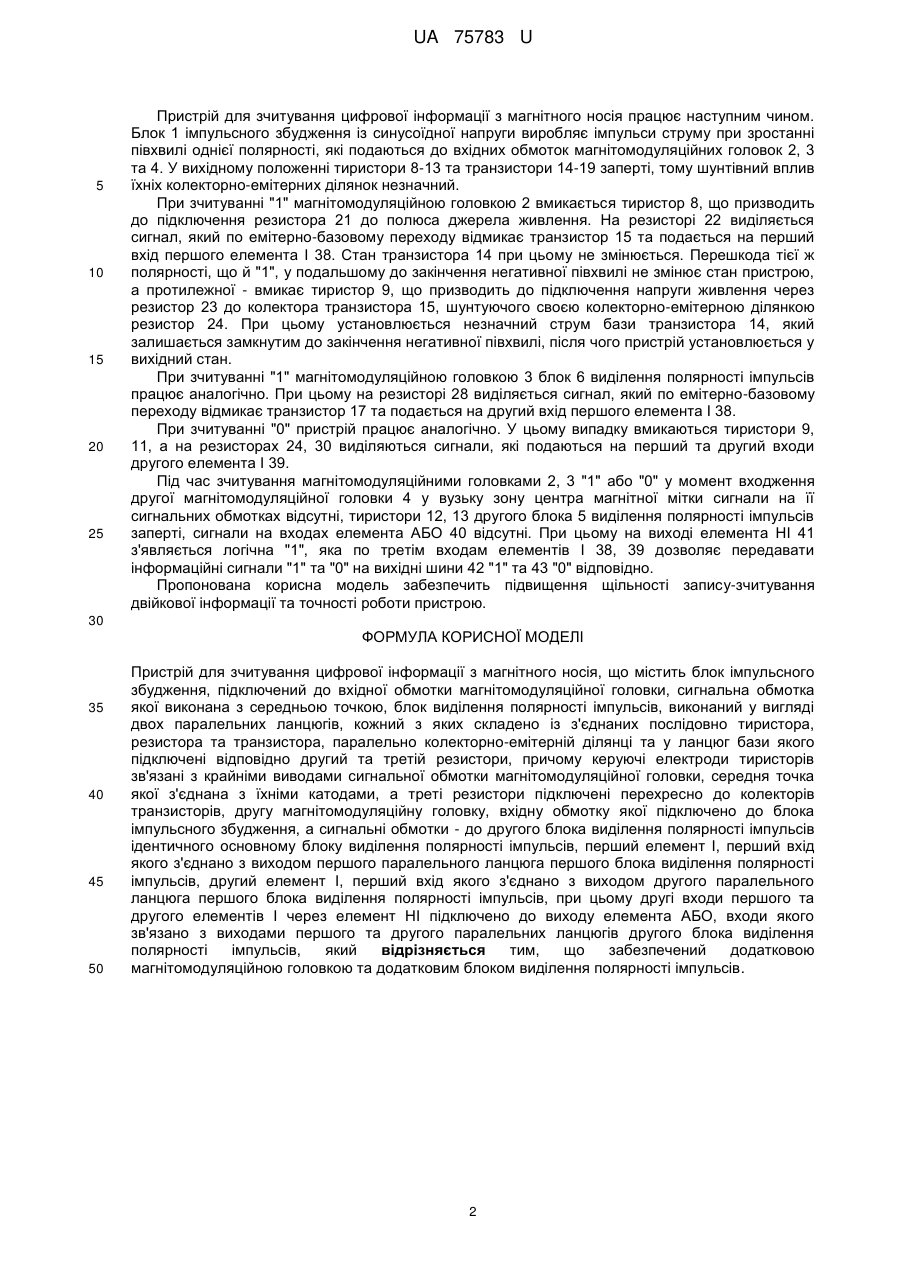

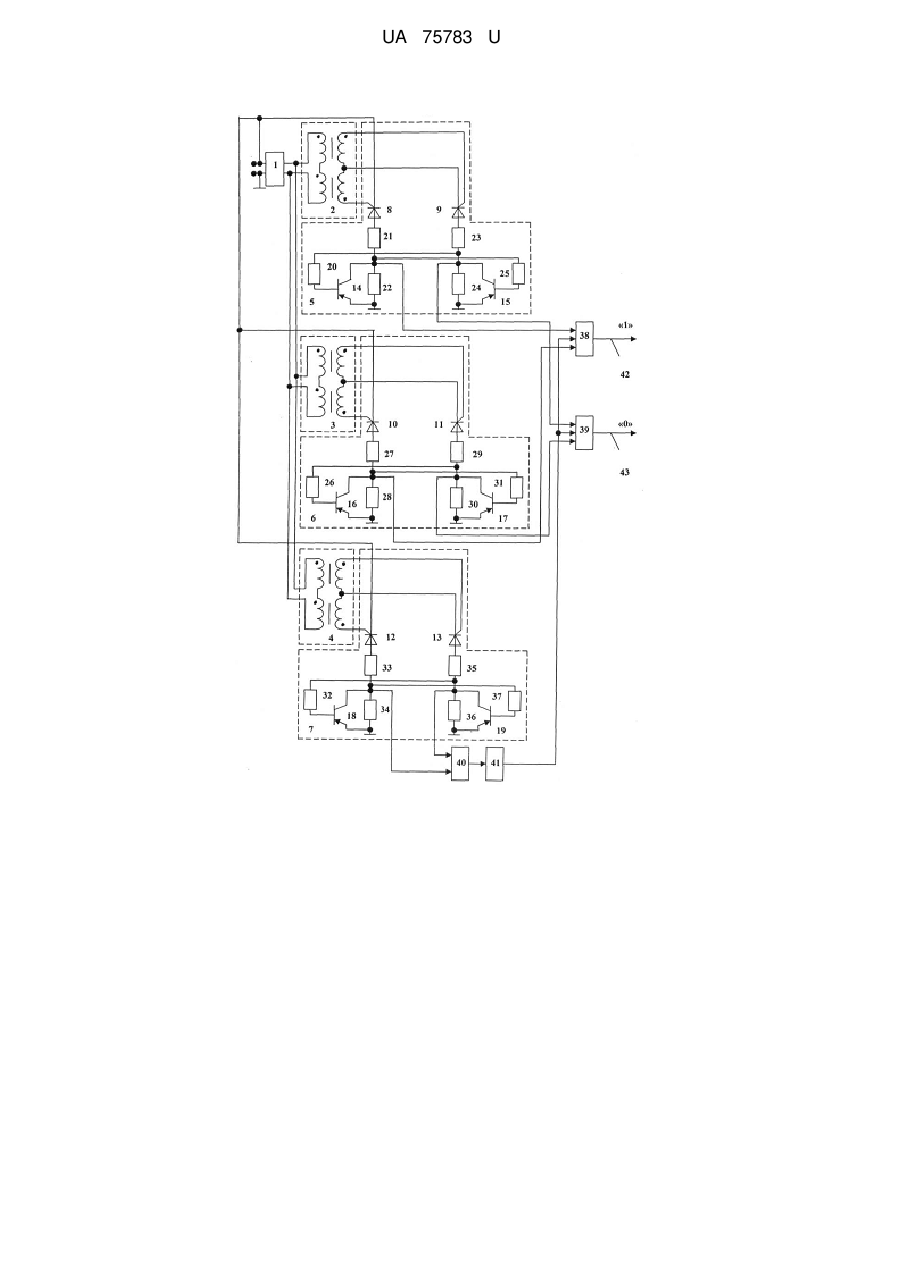

Реферат: UA 75783 U UA 75783 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладобудування та обчислювальної техніки і може бути використана для зчитування цифрової інформації з таких промислових конструкцій як рейки, канати, труби, прокат. Відомо пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, сигнальна обмотка якої виконана з середньою точкою, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складено зі з'єднаних послідовно тиристора, резистора та транзистора, паралельно колекторно-емітерній ділянці та у ланцюг бази якого підключені відповідно другий та третій резистори, причому керуючі електроди тиристорів зв'язані з крайніми виводами сигнальної обмотки магнітомодуляційної головки, середня точка якої з'єднана з їхніми катодами, а треті резистори підключені перехресно до колекторів транзисторів, другу магнітомодуляційну головку, вхідну обмотку якої підключено до блока імпульсного збудження, а сигнальні обмотки - до другого блока виділення полярності імпульсів ідентичного основному блоку виділення полярності імпульсів, перший елемент І, перший вхід якого з'єднано з виходом першого паралельного ланцюга першого блока виділення полярності імпульсів, другий елемент І, перший вхід якого з'єднано з виходом другого паралельного ланцюга першого блока виділення полярності імпульсів, при цьому другі входи першого та другого елементів І через елемент НІ підключено до виходу елемента АБО, входи якого зв'язано з виходами першого та другого паралельних ланцюгів другого блока виділення полярності імпульсів [див. патент України № 64138 G11B5/02, опубл. 25.10.2011, бюл. № 20]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що він має недостатньо високу щільність записузчитування інформації та надійність роботи через зчитування однієї складової напруженості зовнішнього поля магнітних міток. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування цифрової інформації з магнітного носія шляхом того, що пристрій забезпечений додатковою магнітомодуляційною головкою, яка зчитує іншу складову напруженості магнітного поля міток, та додатковим блоком виділення полярності імпульсів, що дозволить за рахунок одночасного зчитування двох складових напруженості магнітного поля міток підвищити щільність запису та достовірність зчитування інформації. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, сигнальна обмотка якої виконана з середньою точкою, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складено зі з'єднаних послідовно тиристора, резистора та транзистора, паралельно колекторноемітерній ділянці та у ланцюг бази якого підключені відповідно другий та третій резистори, причому керуючі електроди тиристорів зв'язані з крайніми виводами сигнальної обмотки магнітомодуляційної головки, середня точка якої з'єднана з їхніми катодами, а треті резистори підключені перехресно до колекторів транзисторів, другу магнітомодуляційну головку, вхідну обмотку якої підключено до блока імпульсного збудження, а сигнальні обмотки - до другого блока виділення полярності імпульсів ідентичного основному блоку виділення полярності імпульсів, перший елемент І, перший вхід якого з'єднано з виходом першого паралельного ланцюга першого блока виділення полярності імпульсів, другий елемент І, перший вхід якого з'єднано з виходом другого паралельного ланцюга першого блока виділення полярності імпульсів, при цьому другі входи першого та другого елементів І через елемент НІ підключено до виходу елемента АБО, входи якого зв'язано з виходами першого та другого паралельних ланцюгів другого блока виділення полярності імпульсів, згідно з корисною моделлю, пристрій забезпечений додатковою магнітомодуляційною головкою та додатковим блоком виділення полярності імпульсів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування цифрової інформації з магнітного носія, що містить блок 1 імпульсного збудження, першу, третю та другу магнітомодуляційні головки 2, 3 та 4 з вхідними та сигнальними обмотками, блоки 5, 6 та 7 виділення полярності імпульсів у складі тиристорів 8, 9,10, 11 та 12, 13, транзисторів 14, 15, 16, 17 та 18, 19, резисторів 20-25, 26-31 та 32-37 відповідно, елементи І 38, 39, елемент АБО 40, елемент НІ 41, вихідні шини "1" 42 та "0" 43. Друга магнітомодуляційна головка 4, яка зчитує іншу складову напруженості магнітного поля міток, розташована співвісно з основною магнітомодуляційною головкою 2, третя магнітомодуляційна головка 3, яка зчитує цю саму складову напруженості магнітного поля міток, розміщена на певній відстані від основної магнітомодуляційної головки 2. 1 UA 75783 U 5 10 15 20 25 Пристрій для зчитування цифрової інформації з магнітного носія працює наступним чином. Блок 1 імпульсного збудження із синусоїдної напруги виробляє імпульси струму при зростанні півхвилі однієї полярності, які подаються до вхідних обмоток магнітомодуляційних головок 2, 3 та 4. У вихідному положенні тиристори 8-13 та транзистори 14-19 заперті, тому шунтівний вплив їхніх колекторно-емітерних ділянок незначний. При зчитуванні "1" магнітомодуляційною головкою 2 вмикається тиристор 8, що призводить до підключення резистора 21 до полюса джерела живлення. На резисторі 22 виділяється сигнал, який по емітерно-базовому переходу відмикає транзистор 15 та подається на перший вхід першого елемента І 38. Стан транзистора 14 при цьому не змінюється. Перешкода тієї ж полярності, що й "1", у подальшому до закінчення негативної півхвилі не змінює стан пристрою, а протилежної - вмикає тиристор 9, що призводить до підключення напруги живлення через резистор 23 до колектора транзистора 15, шунтуючого своєю колекторно-емітерною ділянкою резистор 24. При цьому установлюється незначний струм бази транзистора 14, який залишається замкнутим до закінчення негативної півхвилі, після чого пристрій установлюється у вихідний стан. При зчитуванні "1" магнітомодуляційною головкою 3 блок 6 виділення полярності імпульсів працює аналогічно. При цьому на резисторі 28 виділяється сигнал, який по емітерно-базовому переходу відмикає транзистор 17 та подається на другий вхід першого елемента І 38. При зчитуванні "0" пристрій працює аналогічно. У цьому випадку вмикаються тиристори 9, 11, а на резисторах 24, 30 виділяються сигнали, які подаються на перший та другий входи другого елемента І 39. Під час зчитування магнітомодуляційними головками 2, 3 "1" або "0" у момент входження другої магнітомодуляційної головки 4 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках відсутні, тиристори 12, 13 другого блока 5 виділення полярності імпульсів заперті, сигнали на входах елемента АБО 40 відсутні. При цьому на виході елемента НІ 41 з'являється логічна "1", яка по третім входам елементів І 38, 39 дозволяє передавати інформаційні сигнали "1" та "0" на вихідні шини 42 "1" та 43 "0" відповідно. Пропонована корисна модель забезпечить підвищення щільності запису-зчитування двійкової інформації та точності роботи пристрою. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Пристрій для зчитування цифрової інформації з магнітного носія, що містить блок імпульсного збудження, підключений до вхідної обмотки магнітомодуляційної головки, сигнальна обмотка якої виконана з середньою точкою, блок виділення полярності імпульсів, виконаний у вигляді двох паралельних ланцюгів, кожний з яких складено із з'єднаних послідовно тиристора, резистора та транзистора, паралельно колекторно-емітерній ділянці та у ланцюг бази якого підключені відповідно другий та третій резистори, причому керуючі електроди тиристорів зв'язані з крайніми виводами сигнальної обмотки магнітомодуляційної головки, середня точка якої з'єднана з їхніми катодами, а треті резистори підключені перехресно до колекторів транзисторів, другу магнітомодуляційну головку, вхідну обмотку якої підключено до блока імпульсного збудження, а сигнальні обмотки - до другого блока виділення полярності імпульсів ідентичного основному блоку виділення полярності імпульсів, перший елемент І, перший вхід якого з'єднано з виходом першого паралельного ланцюга першого блока виділення полярності імпульсів, другий елемент І, перший вхід якого з'єднано з виходом другого паралельного ланцюга першого блока виділення полярності імпульсів, при цьому другі входи першого та другого елементів І через елемент НІ підключено до виходу елемента АБО, входи якого зв'язано з виходами першого та другого паралельних ланцюгів другого блока виділення полярності імпульсів, який відрізняється тим, що забезпечений додатковою магнітомодуляційною головкою та додатковим блоком виділення полярності імпульсів. 2 UA 75783 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
