Пристрій для зчитування з носія магнітного запису

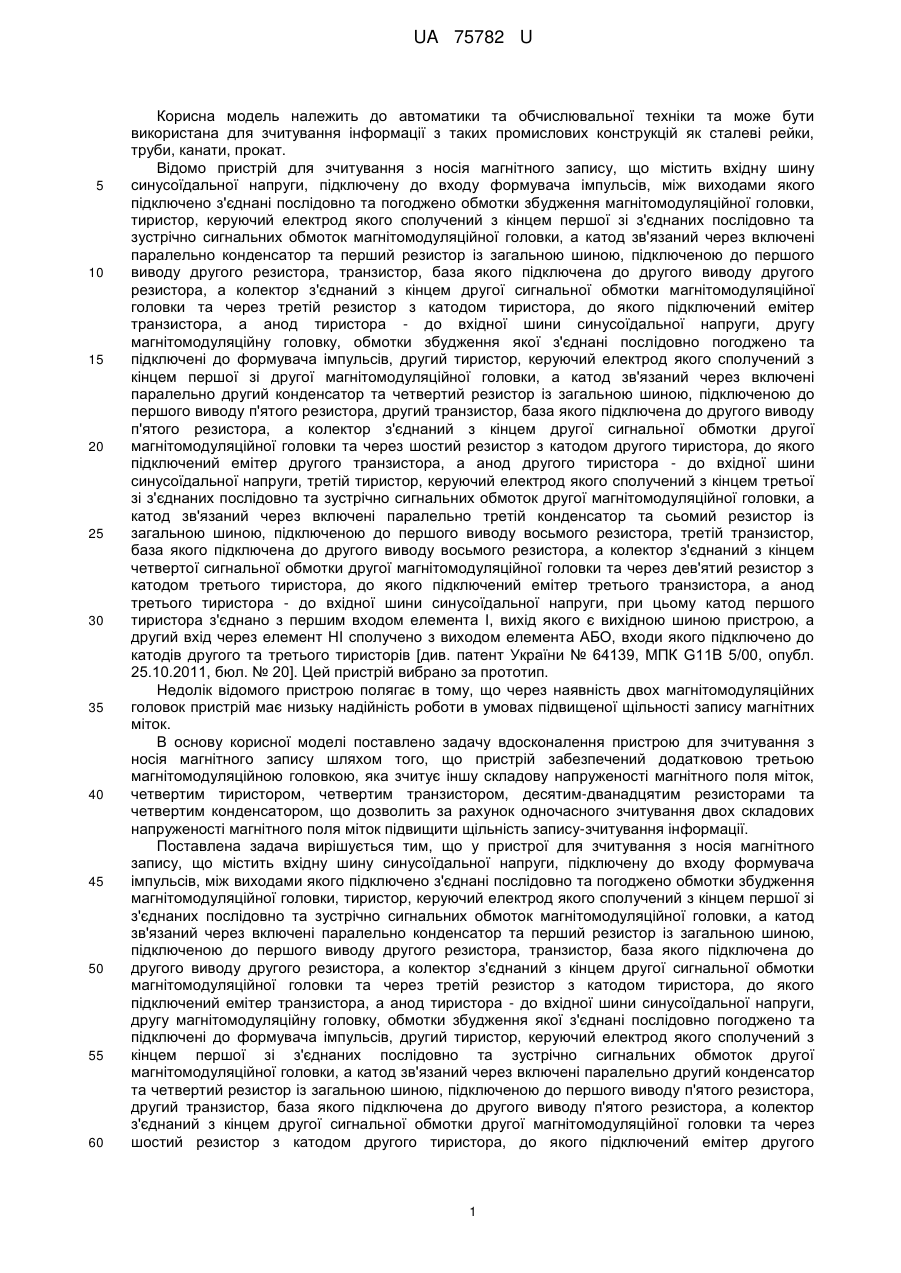

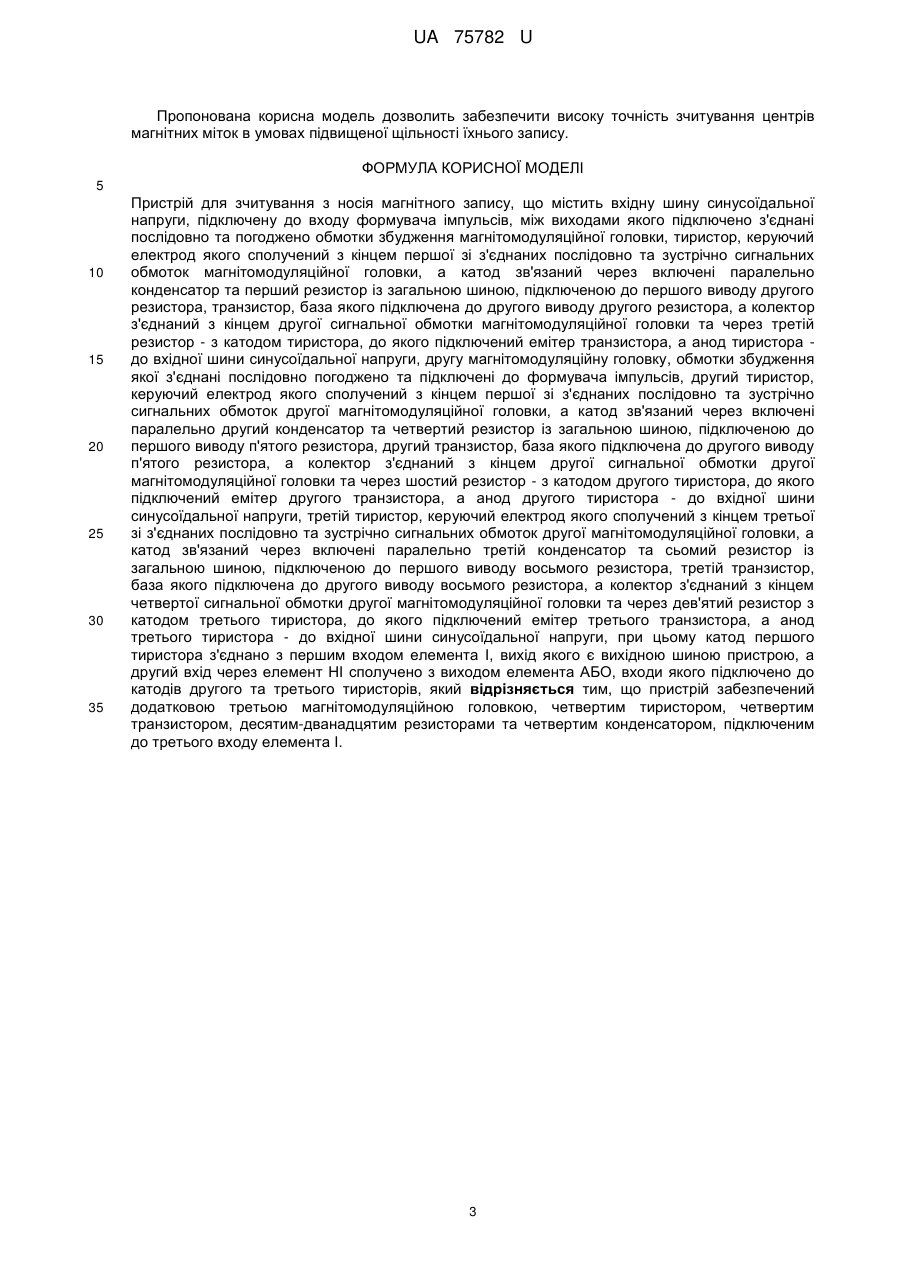

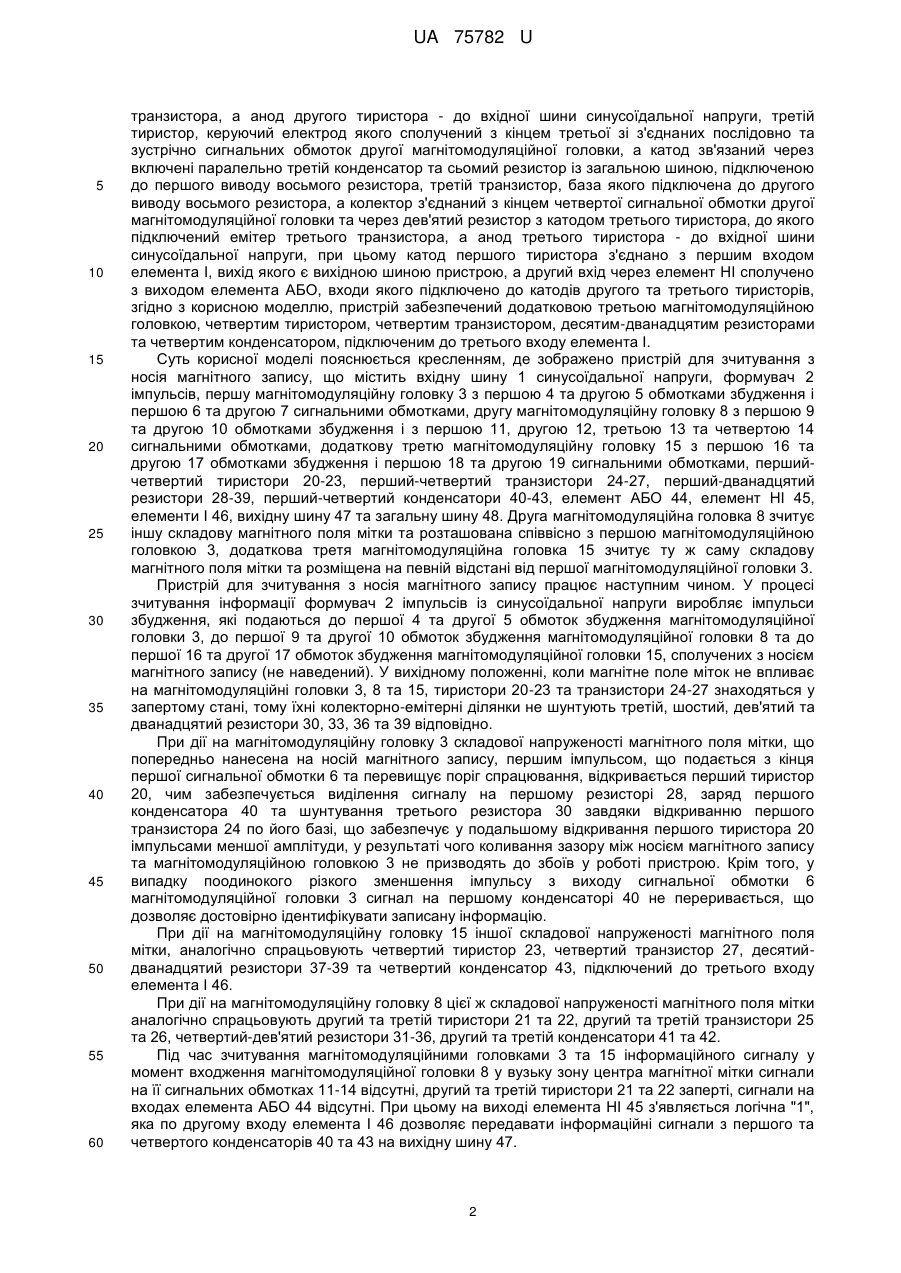

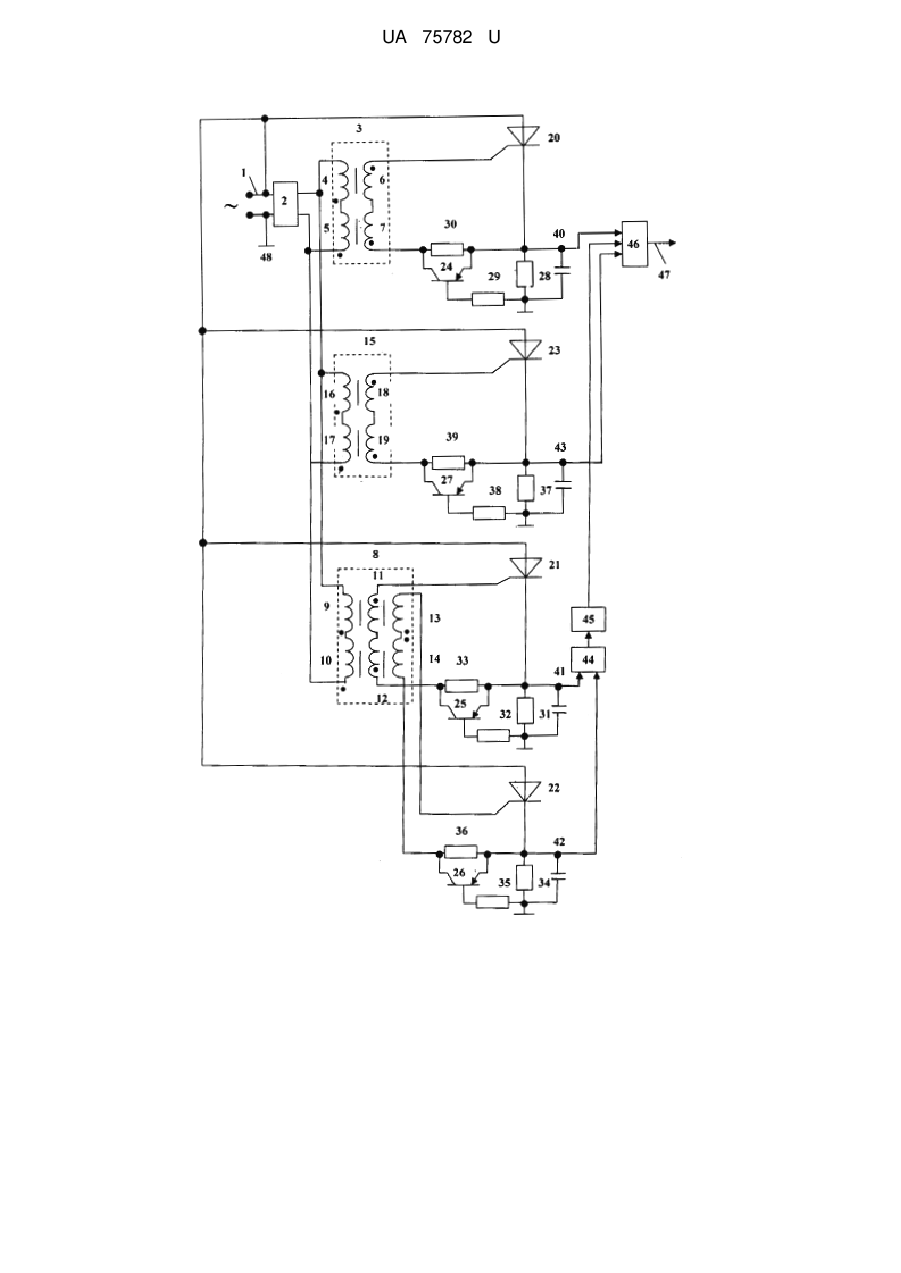

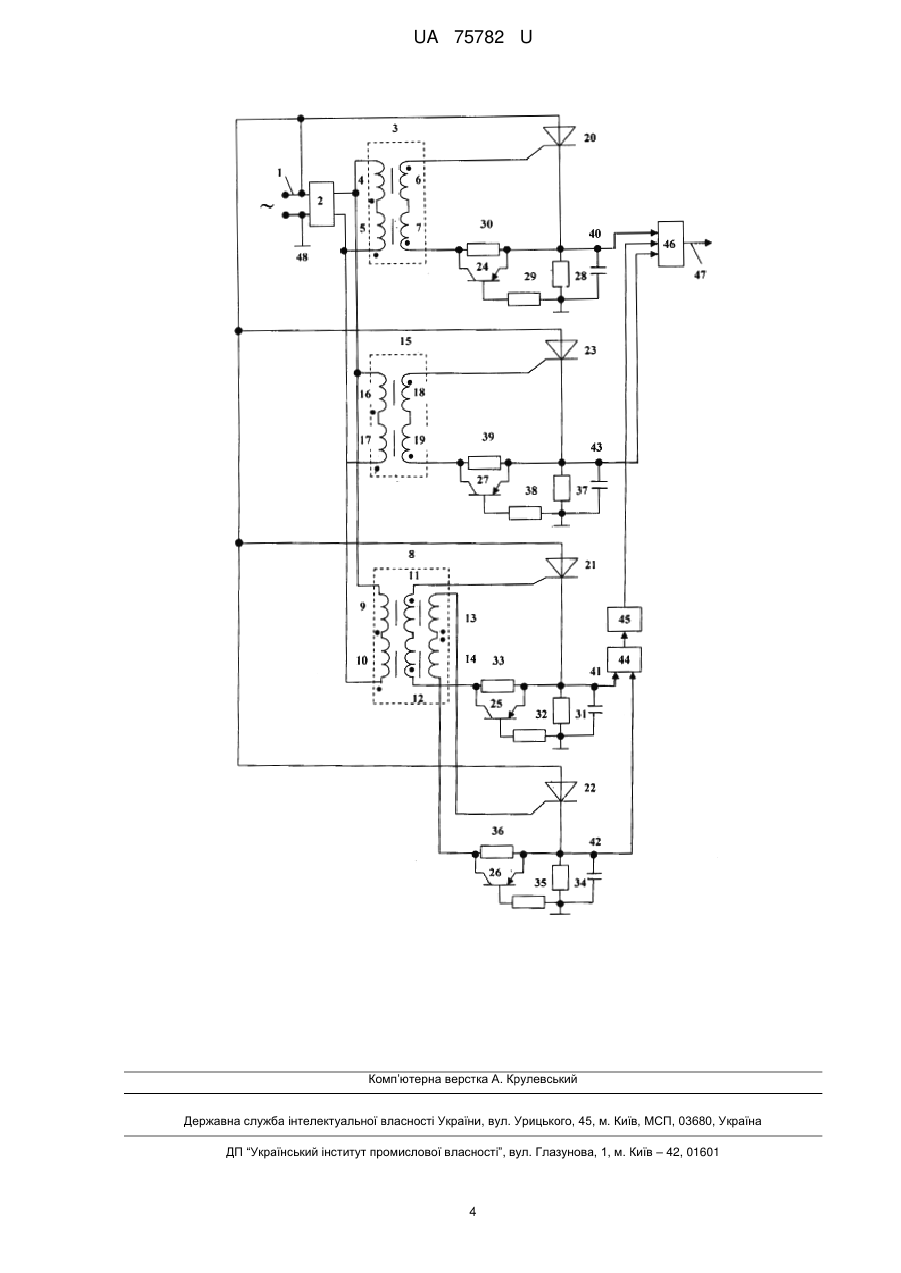

Реферат: UA 75782 U UA 75782 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики та обчислювальної техніки та може бути використана для зчитування інформації з таких промислових конструкцій як сталеві рейки, труби, канати, прокат. Відомо пристрій для зчитування з носія магнітного запису, що містить вхідну шину синусоїдальної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, а катод зв'язаний через включені паралельно конденсатор та перший резистор із загальною шиною, підключеною до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом тиристора, до якого підключений емітер транзистора, а анод тиристора - до вхідної шини синусоїдальної напруги, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, другий тиристор, керуючий електрод якого сполучений з кінцем першої зі другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно другий конденсатор та четвертий резистор із загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки другої магнітомодуляційної головки та через шостий резистор з катодом другого тиристора, до якого підключений емітер другого транзистора, а анод другого тиристора - до вхідної шини синусоїдальної напруги, третій тиристор, керуючий електрод якого сполучений з кінцем третьої зі з'єднаних послідовно та зустрічно сигнальних обмоток другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно третій конденсатор та сьомий резистор із загальною шиною, підключеною до першого виводу восьмого резистора, третій транзистор, база якого підключена до другого виводу восьмого резистора, а колектор з'єднаний з кінцем четвертої сигнальної обмотки другої магнітомодуляційної головки та через дев'ятий резистор з катодом третього тиристора, до якого підключений емітер третього транзистора, а анод третього тиристора - до вхідної шини синусоїдальної напруги, при цьому катод першого тиристора з'єднано з першим входом елемента І, вихід якого є вихідною шиною пристрою, а другий вхід через елемент НІ сполучено з виходом елемента АБО, входи якого підключено до катодів другого та третього тиристорів [див. патент України № 64139, МПК G11B 5/00, опубл. 25.10.2011, бюл. № 20]. Цей пристрій вибрано за прототип. Недолік відомого пристрою полягає в тому, що через наявність двох магнітомодуляційних головок пристрій має низьку надійність роботи в умовах підвищеної щільності запису магнітних міток. В основу корисної моделі поставлено задачу вдосконалення пристрою для зчитування з носія магнітного запису шляхом того, що пристрій забезпечений додатковою третьою магнітомодуляційною головкою, яка зчитує іншу складову напруженості магнітного поля міток, четвертим тиристором, четвертим транзистором, десятим-дванадцятим резисторами та четвертим конденсатором, що дозволить за рахунок одночасного зчитування двох складових напруженості магнітного поля міток підвищити щільність запису-зчитування інформації. Поставлена задача вирішується тим, що у пристрої для зчитування з носія магнітного запису, що містить вхідну шину синусоїдальної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, а катод зв'язаний через включені паралельно конденсатор та перший резистор із загальною шиною, підключеною до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор з катодом тиристора, до якого підключений емітер транзистора, а анод тиристора - до вхідної шини синусоїдальної напруги, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, другий тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно другий конденсатор та четвертий резистор із загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки другої магнітомодуляційної головки та через шостий резистор з катодом другого тиристора, до якого підключений емітер другого 1 UA 75782 U 5 10 15 20 25 30 35 40 45 50 55 60 транзистора, а анод другого тиристора - до вхідної шини синусоїдальної напруги, третій тиристор, керуючий електрод якого сполучений з кінцем третьої зі з'єднаних послідовно та зустрічно сигнальних обмоток другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно третій конденсатор та сьомий резистор із загальною шиною, підключеною до першого виводу восьмого резистора, третій транзистор, база якого підключена до другого виводу восьмого резистора, а колектор з'єднаний з кінцем четвертої сигнальної обмотки другої магнітомодуляційної головки та через дев'ятий резистор з катодом третього тиристора, до якого підключений емітер третього транзистора, а анод третього тиристора - до вхідної шини синусоїдальної напруги, при цьому катод першого тиристора з'єднано з першим входом елемента І, вихід якого є вихідною шиною пристрою, а другий вхід через елемент НІ сполучено з виходом елемента АБО, входи якого підключено до катодів другого та третього тиристорів, згідно з корисною моделлю, пристрій забезпечений додатковою третьою магнітомодуляційною головкою, четвертим тиристором, четвертим транзистором, десятим-дванадцятим резисторами та четвертим конденсатором, підключеним до третього входу елемента І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування з носія магнітного запису, що містить вхідну шину 1 синусоїдальної напруги, формувач 2 імпульсів, першу магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і першою 6 та другою 7 сигнальними обмотками, другу магнітомодуляційну головку 8 з першою 9 та другою 10 обмотками збудження і з першою 11, другою 12, третьою 13 та четвертою 14 сигнальними обмотками, додаткову третю магнітомодуляційну головку 15 з першою 16 та другою 17 обмотками збудження і першою 18 та другою 19 сигнальними обмотками, першийчетвертий тиристори 20-23, перший-четвертий транзистори 24-27, перший-дванадцятий резистори 28-39, перший-четвертий конденсатори 40-43, елемент АБО 44, елемент НІ 45, елементи І 46, вихідну шину 47 та загальну шину 48. Друга магнітомодуляційна головка 8 зчитує іншу складову магнітного поля мітки та розташована співвісно з першою магнітомодуляційною головкою 3, додаткова третя магнітомодуляційна головка 15 зчитує ту ж саму складову магнітного поля мітки та розміщена на певній відстані від першої магнітомодуляційної головки 3. Пристрій для зчитування з носія магнітного запису працює наступним чином. У процесі зчитування інформації формувач 2 імпульсів із синусоїдальної напруги виробляє імпульси збудження, які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3, до першої 9 та другої 10 обмоток збудження магнітомодуляційної головки 8 та до першої 16 та другої 17 обмоток збудження магнітомодуляційної головки 15, сполучених з носієм магнітного запису (не наведений). У вихідному положенні, коли магнітне поле міток не впливає на магнітомодуляційні головки 3, 8 та 15, тиристори 20-23 та транзистори 24-27 знаходяться у запертому стані, тому їхні колекторно-емітерні ділянки не шунтують третій, шостий, дев'ятий та дванадцятий резистори 30, 33, 36 та 39 відповідно. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що попередньо нанесена на носій магнітного запису, першим імпульсом, що подається з кінця першої сигнальної обмотки 6 та перевищує поріг спрацювання, відкривається перший тиристор 20, чим забезпечується виділення сигналу на першому резисторі 28, заряд першого конденсатора 40 та шунтування третього резистора 30 завдяки відкриванню першого транзистора 24 по його базі, що забезпечує у подальшому відкривання першого тиристора 20 імпульсами меншої амплітуди, у результаті чого коливання зазору між носієм магнітного запису та магнітомодуляційною головкою 3 не призводять до збоїв у роботі пристрою. Крім того, у випадку поодинокого різкого зменшення імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 3 сигнал на першому конденсаторі 40 не переривається, що дозволяє достовірно ідентифікувати записану інформацію. При дії на магнітомодуляційну головку 15 іншої складової напруженості магнітного поля мітки, аналогічно спрацьовують четвертий тиристор 23, четвертий транзистор 27, десятийдванадцятий резистори 37-39 та четвертий конденсатор 43, підключений до третього входу елемента І 46. При дії на магнітомодуляційну головку 8 цієї ж складової напруженості магнітного поля мітки аналогічно спрацьовують другий та третій тиристори 21 та 22, другий та третій транзистори 25 та 26, четвертий-дев'ятий резистори 31-36, другий та третій конденсатори 41 та 42. Під час зчитування магнітомодуляційними головками 3 та 15 інформаційного сигналу у момент входження магнітомодуляційної головки 8 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках 11-14 відсутні, другий та третій тиристори 21 та 22 заперті, сигнали на входах елемента АБО 44 відсутні. При цьому на виході елемента НІ 45 з'являється логічна "1", яка по другому входу елемента І 46 дозволяє передавати інформаційні сигнали з першого та четвертого конденсаторів 40 та 43 на вихідну шину 47. 2 UA 75782 U Пропонована корисна модель дозволить забезпечити високу точність зчитування центрів магнітних міток в умовах підвищеної щільності їхнього запису. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 Пристрій для зчитування з носія магнітного запису, що містить вхідну шину синусоїдальної напруги, підключену до входу формувача імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток магнітомодуляційної головки, а катод зв'язаний через включені паралельно конденсатор та перший резистор із загальною шиною, підключеною до першого виводу другого резистора, транзистор, база якого підключена до другого виводу другого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки магнітомодуляційної головки та через третій резистор - з катодом тиристора, до якого підключений емітер транзистора, а анод тиристора до вхідної шини синусоїдальної напруги, другу магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, другий тиристор, керуючий електрод якого сполучений з кінцем першої зі з'єднаних послідовно та зустрічно сигнальних обмоток другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно другий конденсатор та четвертий резистор із загальною шиною, підключеною до першого виводу п'ятого резистора, другий транзистор, база якого підключена до другого виводу п'ятого резистора, а колектор з'єднаний з кінцем другої сигнальної обмотки другої магнітомодуляційної головки та через шостий резистор - з катодом другого тиристора, до якого підключений емітер другого транзистора, а анод другого тиристора - до вхідної шини синусоїдальної напруги, третій тиристор, керуючий електрод якого сполучений з кінцем третьої зі з'єднаних послідовно та зустрічно сигнальних обмоток другої магнітомодуляційної головки, а катод зв'язаний через включені паралельно третій конденсатор та сьомий резистор із загальною шиною, підключеною до першого виводу восьмого резистора, третій транзистор, база якого підключена до другого виводу восьмого резистора, а колектор з'єднаний з кінцем четвертої сигнальної обмотки другої магнітомодуляційної головки та через дев'ятий резистор з катодом третього тиристора, до якого підключений емітер третього транзистора, а анод третього тиристора - до вхідної шини синусоїдальної напруги, при цьому катод першого тиристора з'єднано з першим входом елемента І, вихід якого є вихідною шиною пристрою, а другий вхід через елемент НІ сполучено з виходом елемента АБО, входи якого підключено до катодів другого та третього тиристорів, який відрізняється тим, що пристрій забезпечений додатковою третьою магнітомодуляційною головкою, четвертим тиристором, четвертим транзистором, десятим-дванадцятим резисторами та четвертим конденсатором, підключеним до третього входу елемента І. 3 UA 75782 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
