Рама для фотовідеокамери
Формула / Реферат

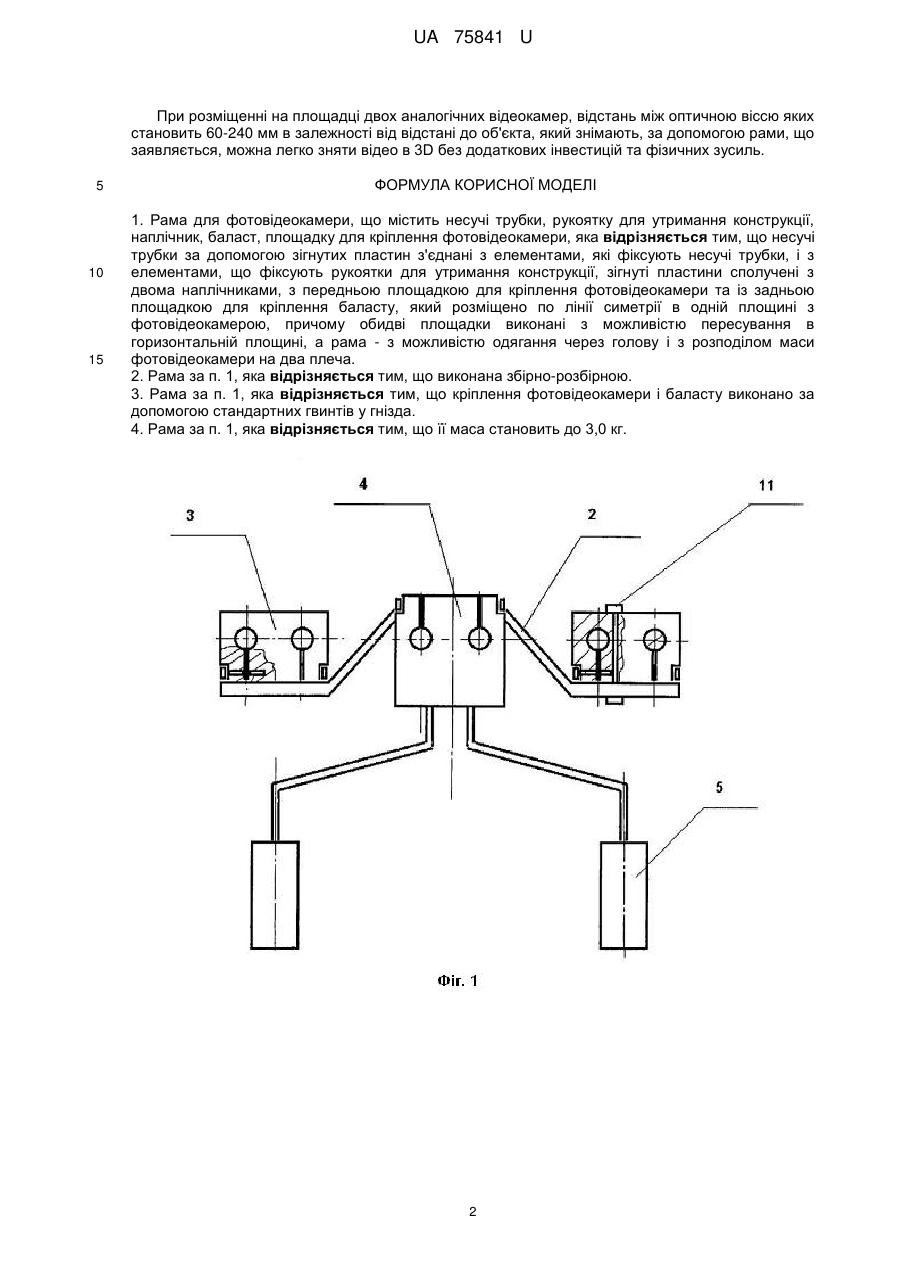

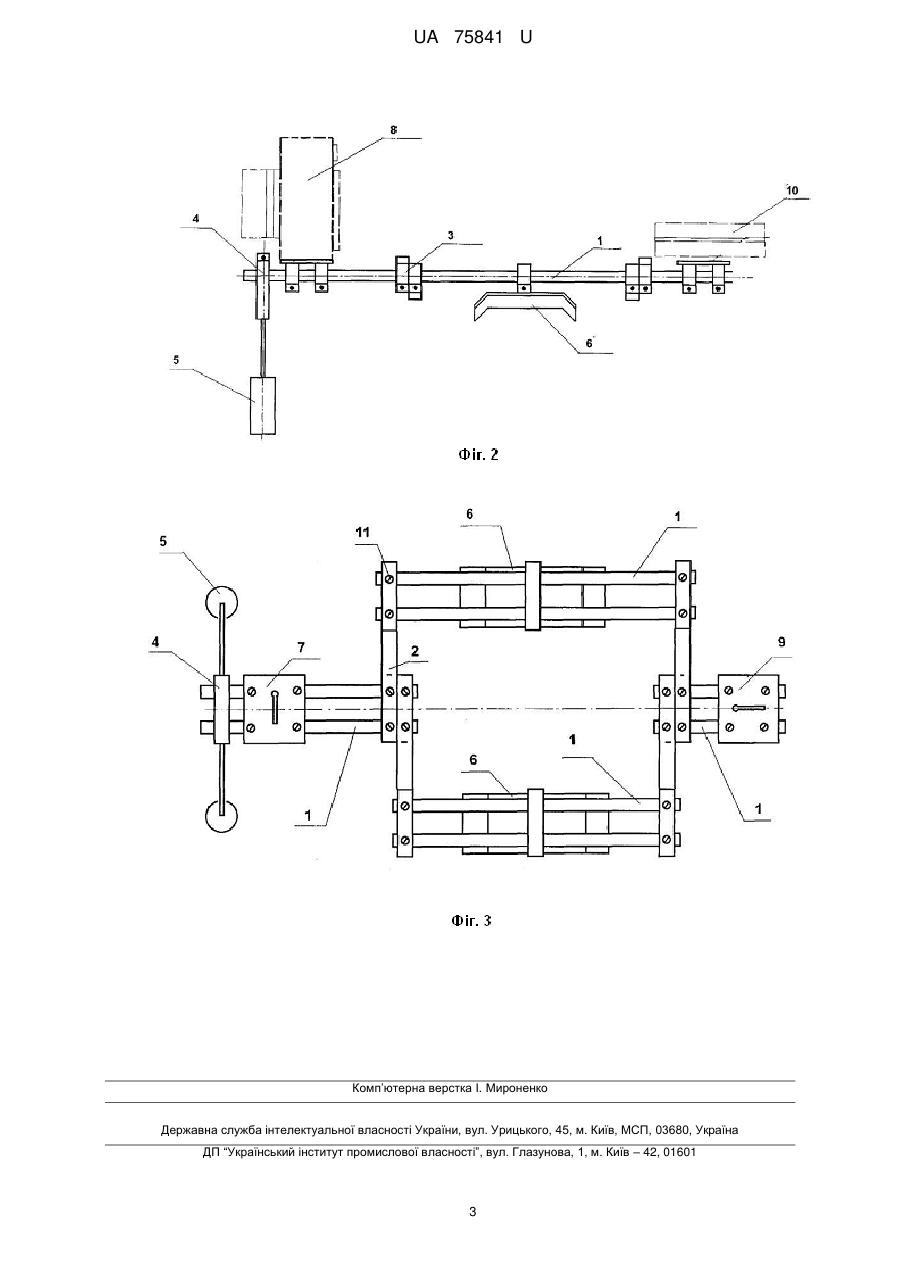

1. Рама для фотовідеокамери, що містить несучі трубки, рукоятку для утримання конструкції, наплічник, баласт, площадку для кріплення фотовідеокамери, яка відрізняється тим, що несучі трубки за допомогою зігнутих пластин з'єднані з елементами, які фіксують несучі трубки, і з елементами, що фіксують рукоятки для утримання конструкції, зігнуті пластини сполучені з двома наплічниками, з передньою площадкою для кріплення фотовідеокамери та із задньою площадкою для кріплення баласту, який розміщено по лінії симетрії в одній площині з фотовідеокамерою, причому обидві площадки виконані з можливістю пересування в горизонтальній площині, а рама - з можливістю одягання через голову і з розподілом маси фотовідеокамери на два плеча.
2. Рама за п. 1, яка відрізняється тим, що виконана збірно-розбірною.
3. Рама за п. 1, яка відрізняється тим, що кріплення фотовідеокамери і баласту виконано за допомогою стандартних гвинтів у гнізда.
4. Рама за п. 1, яка відрізняється тим, що її маса становить до 3,0 кг.
Текст

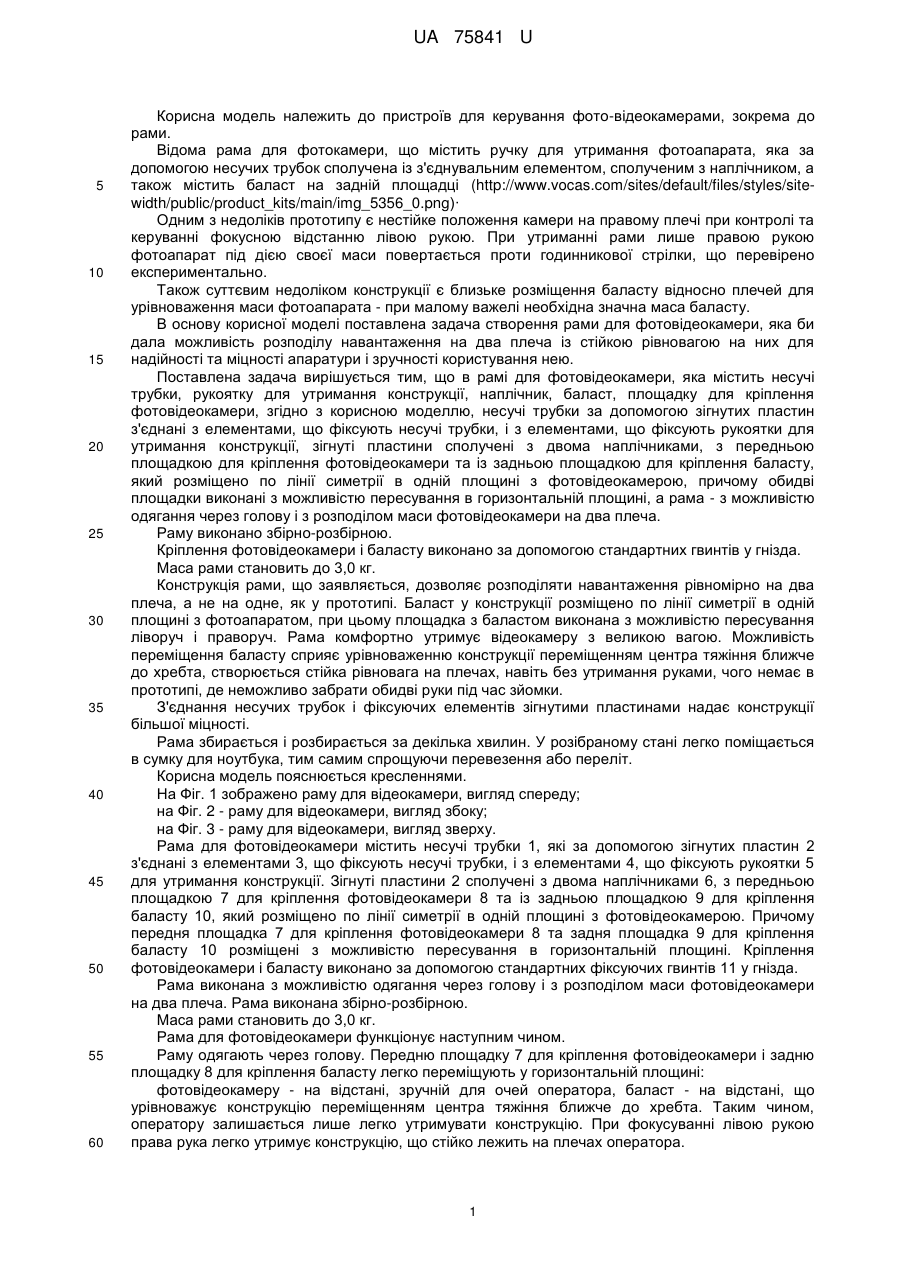

Реферат: UA 75841 U UA 75841 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для керування фото-відеокамерами, зокрема до рами. Відома рама для фотокамери, що містить ручку для утримання фотоапарата, яка за допомогою несучих трубок сполучена із з'єднувальним елементом, сполученим з наплічником, а також містить баласт на задній площадці (http://www.vocas.сom/sites/default/files/styles/sitewidth/public/product_kits/main/img_5356_0.png)· Одним з недоліків прототипу є нестійке положення камери на правому плечі при контролі та керуванні фокусною відстанню лівою рукою. При утриманні рами лише правою рукою фотоапарат під дією своєї маси повертається проти годинникової стрілки, що перевірено експериментально. Також суттєвим недоліком конструкції є близьке розміщення баласту відносно плечей для урівноваження маси фотоапарата - при малому важелі необхідна значна маса баласту. В основу корисної моделі поставлена задача створення рами для фотовідеокамери, яка би дала можливість розподілу навантаження на два плеча із стійкою рівновагою на них для надійності та міцності апаратури і зручності користування нею. Поставлена задача вирішується тим, що в рамі для фотовідеокамери, яка містить несучі трубки, рукоятку для утримання конструкції, наплічник, баласт, площадку для кріплення фотовідеокамери, згідно з корисною моделлю, несучі трубки за допомогою зігнутих пластин з'єднані з елементами, що фіксують несучі трубки, і з елементами, що фіксують рукоятки для утримання конструкції, зігнуті пластини сполучені з двома наплічниками, з передньою площадкою для кріплення фотовідеокамери та із задньою площадкою для кріплення баласту, який розміщено по лінії симетрії в одній площині з фотовідеокамерою, причому обидві площадки виконані з можливістю пересування в горизонтальній площині, а рама - з можливістю одягання через голову і з розподілом маси фотовідеокамери на два плеча. Раму виконано збірно-розбірною. Кріплення фотовідеокамери і баласту виконано за допомогою стандартних гвинтів у гнізда. Маса рами становить до 3,0 кг. Конструкція рами, що заявляється, дозволяє розподіляти навантаження рівномірно на два плеча, а не на одне, як у прототипі. Баласт у конструкції розміщено по лінії симетрії в одній площині з фотоапаратом, при цьому площадка з баластом виконана з можливістю пересування ліворуч і праворуч. Рама комфортно утримує відеокамеру з великою вагою. Можливість переміщення баласту сприяє урівноваженню конструкції переміщенням центра тяжіння ближче до хребта, створюється стійка рівновага на плечах, навіть без утримання руками, чого немає в прототипі, де неможливо забрати обидві руки під час зйомки. З'єднання несучих трубок і фіксуючих елементів зігнутими пластинами надає конструкції більшої міцності. Рама збирається і розбирається за декілька хвилин. У розібраному стані легко поміщається в сумку для ноутбука, тим самим спрощуючи перевезення або переліт. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено раму для відеокамери, вигляд спереду; на Фіг. 2 - раму для відеокамери, вигляд збоку; на Фіг. 3 - раму для відеокамери, вигляд зверху. Рама для фотовідеокамери містить несучі трубки 1, які за допомогою зігнутих пластин 2 з'єднані з елементами 3, що фіксують несучі трубки, і з елементами 4, що фіксують рукоятки 5 для утримання конструкції. Зігнуті пластини 2 сполучені з двома наплічниками 6, з передньою площадкою 7 для кріплення фотовідеокамери 8 та із задньою площадкою 9 для кріплення баласту 10, який розміщено по лінії симетрії в одній площині з фотовідеокамерою. Причому передня площадка 7 для кріплення фотовідеокамери 8 та задня площадка 9 для кріплення баласту 10 розміщені з можливістю пересування в горизонтальній площині. Кріплення фотовідеокамери і баласту виконано за допомогою стандартних фіксуючих гвинтів 11 у гнізда. Рама виконана з можливістю одягання через голову і з розподілом маси фотовідеокамери на два плеча. Рама виконана збірно-розбірною. Маса рами становить до 3,0 кг. Рама для фотовідеокамери функціонує наступним чином. Раму одягають через голову. Передню площадку 7 для кріплення фотовідеокамери і задню площадку 8 для кріплення баласту легко переміщують у горизонтальній площині: фотовідеокамеру - на відстані, зручній для очей оператора, баласт - на відстані, що урівноважує конструкцію переміщенням центра тяжіння ближче до хребта. Таким чином, оператору залишається лише легко утримувати конструкцію. При фокусуванні лівою рукою права рука легко утримує конструкцію, що стійко лежить на плечах оператора. 1 UA 75841 U При розміщенні на площадці двох аналогічних відеокамер, відстань між оптичною віссю яких становить 60-240 мм в залежності від відстані до об'єкта, який знімають, за допомогою рами, що заявляється, можна легко зняти відео в 3D без додаткових інвестицій та фізичних зусиль. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рама для фотовідеокамери, що містить несучі трубки, рукоятку для утримання конструкції, наплічник, баласт, площадку для кріплення фотовідеокамери, яка відрізняється тим, що несучі трубки за допомогою зігнутих пластин з'єднані з елементами, які фіксують несучі трубки, і з елементами, що фіксують рукоятки для утримання конструкції, зігнуті пластини сполучені з двома наплічниками, з передньою площадкою для кріплення фотовідеокамери та із задньою площадкою для кріплення баласту, який розміщено по лінії симетрії в одній площині з фотовідеокамерою, причому обидві площадки виконані з можливістю пересування в горизонтальній площині, а рама - з можливістю одягання через голову і з розподілом маси фотовідеокамери на два плеча. 2. Рама за п. 1, яка відрізняється тим, що виконана збірно-розбірною. 3. Рама за п. 1, яка відрізняється тим, що кріплення фотовідеокамери і баласту виконано за допомогою стандартних гвинтів у гнізда. 4. Рама за п. 1, яка відрізняється тим, що її маса становить до 3,0 кг. 2 UA 75841 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
