Антенний відбивач

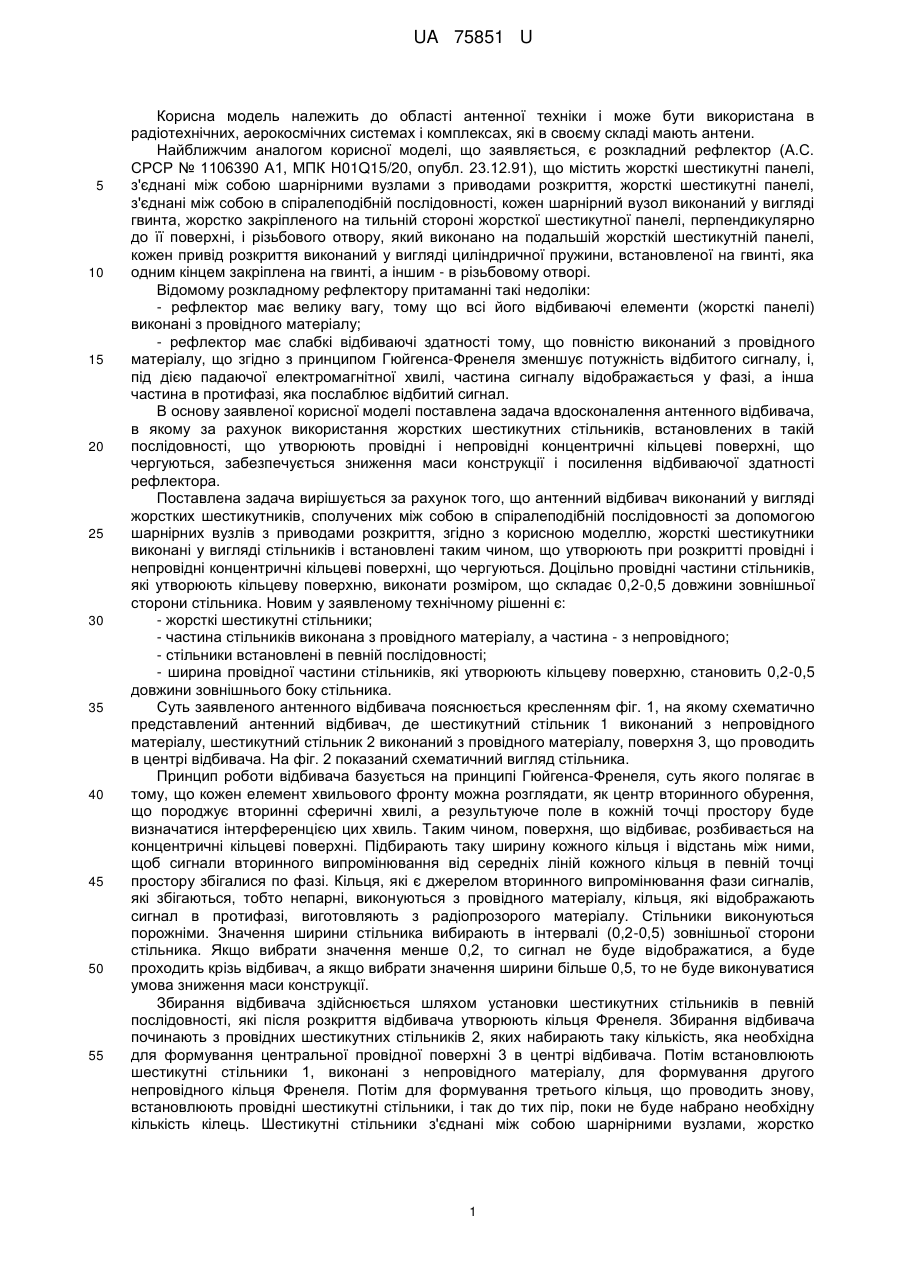

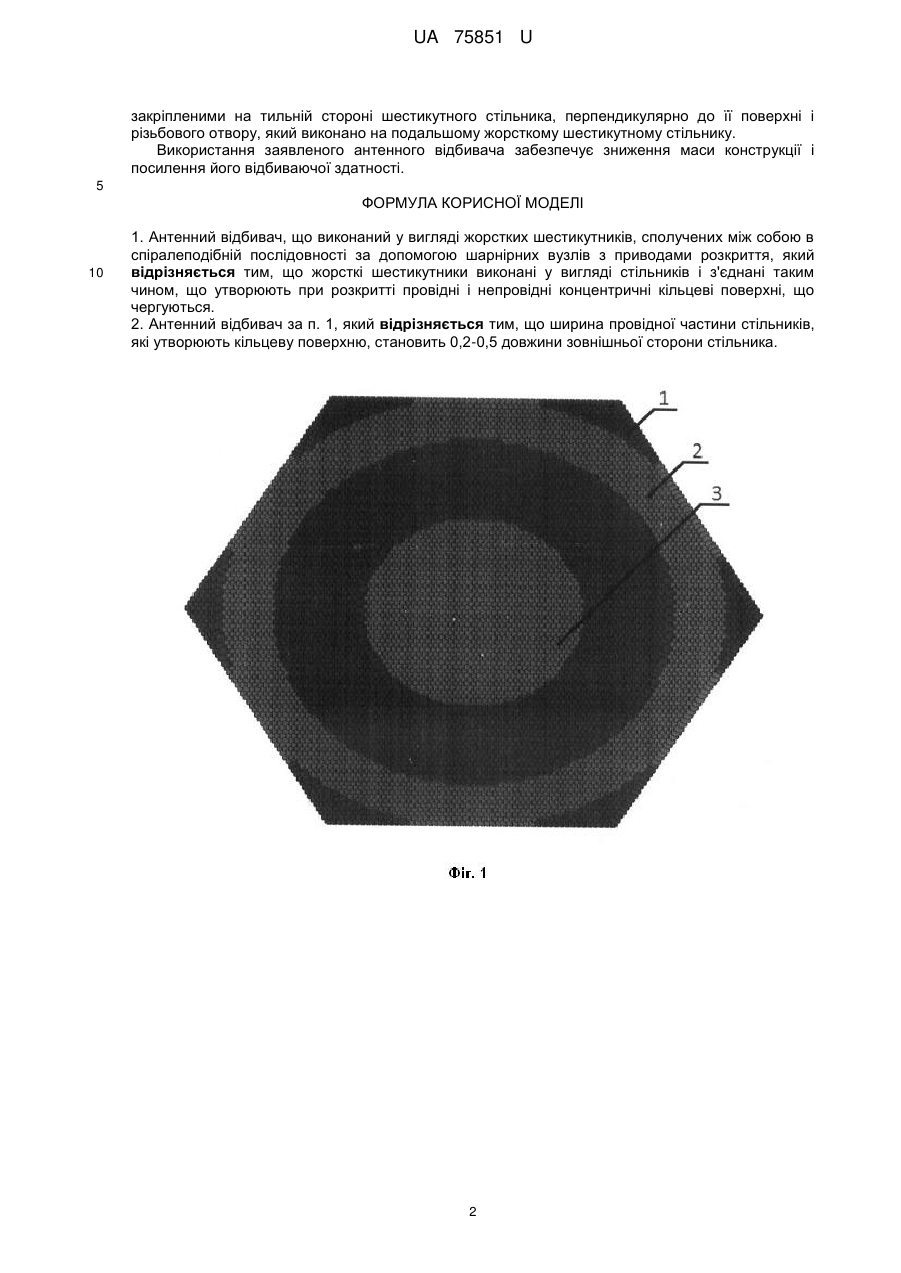

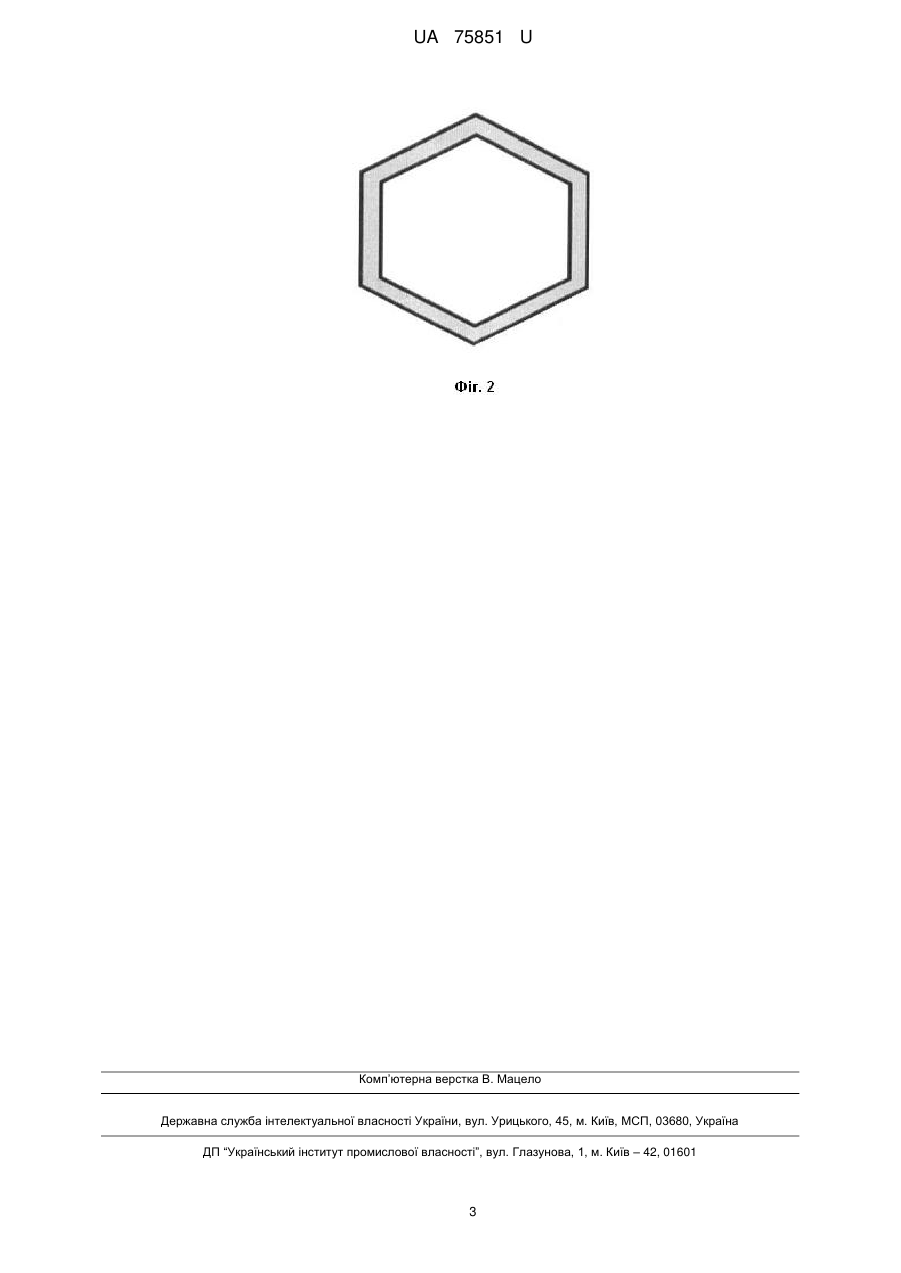

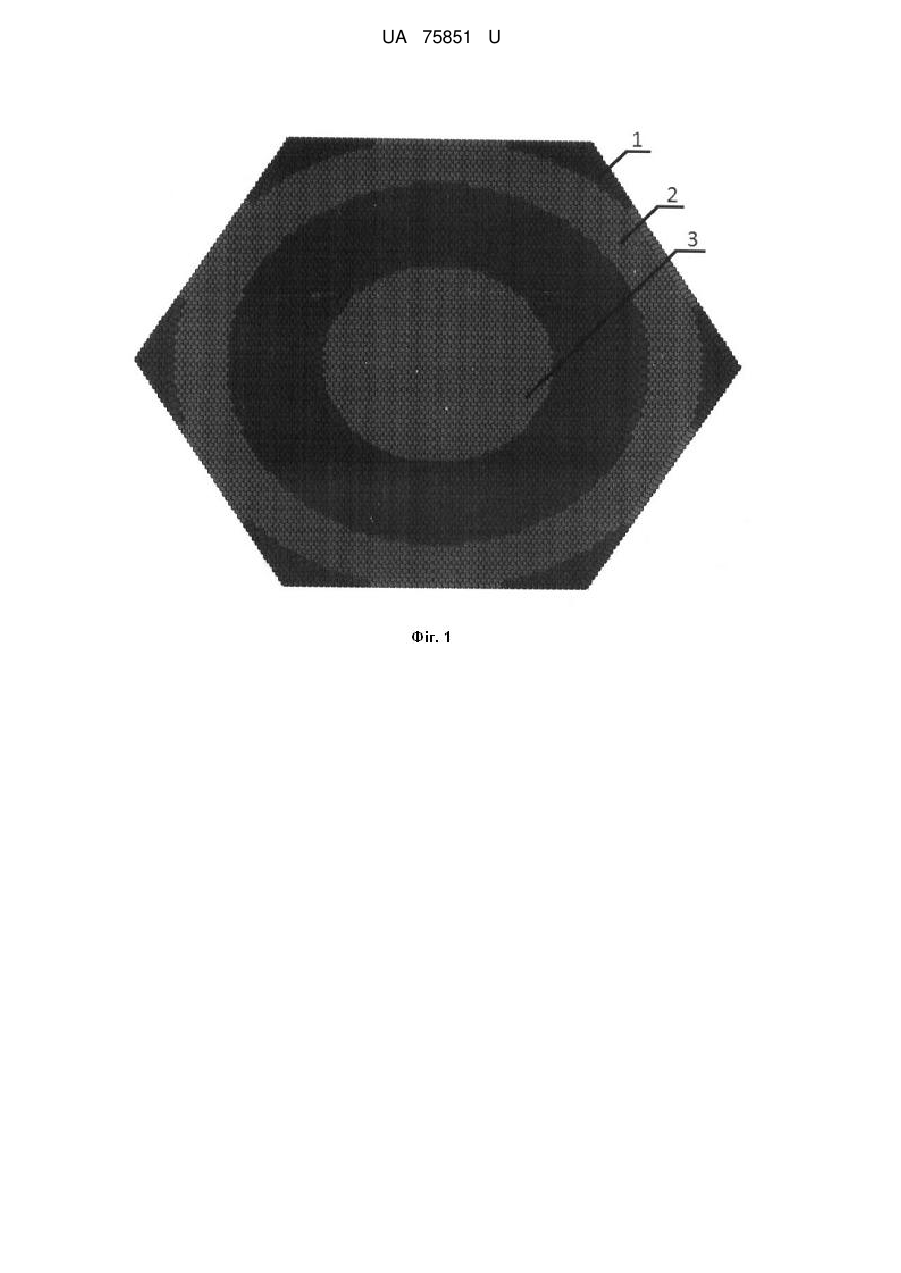

Реферат: Антенний відбивач виконаний у вигляді жорстких шестикутників, сполучених між собою в спіралеподібній послідовності за допомогою шарнірних вузлів з приводами розкриття. При цьому жорсткі шестикутники виконані у вигляді стільників і з'єднані таким чином, що утворюють при розкритті провідні і непровідні концентричні кільцеві поверхні, що чергуються. UA 75851 U (54) АНТЕННИЙ ВІДБИВАЧ UA 75851 U UA 75851 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області антенної техніки і може бути використана в радіотехнічних, аерокосмічних системах і комплексах, які в своєму складі мають антени. Найближчим аналогом корисної моделі, що заявляється, є розкладний рефлектор (А.С. СРСР № 1106390 А1, МПК H01Q15/20, опубл. 23.12.91), що містить жорсткі шестикутні панелі, з'єднані між собою шарнірними вузлами з приводами розкриття, жорсткі шестикутні панелі, з'єднані між собою в спіралеподібній послідовності, кожен шарнірний вузол виконаний у вигляді гвинта, жорстко закріпленого на тильній стороні жорсткої шестикутної панелі, перпендикулярно до її поверхні, і різьбового отвору, який виконано на подальшій жорсткій шестикутній панелі, кожен привід розкриття виконаний у вигляді циліндричної пружини, встановленої на гвинті, яка одним кінцем закріплена на гвинті, а іншим - в різьбовому отворі. Відомому розкладному рефлектору притаманні такі недоліки: - рефлектор має велику вагу, тому що всі його відбиваючі елементи (жорсткі панелі) виконані з провідного матеріалу; - рефлектор має слабкі відбиваючі здатності тому, що повністю виконаний з провідного матеріалу, що згідно з принципом Гюйгенса-Френеля зменшує потужність відбитого сигналу, і, під дією падаючої електромагнітної хвилі, частина сигналу відображається у фазі, а інша частина в протифазі, яка послаблює відбитий сигнал. В основу заявленої корисної моделі поставлена задача вдосконалення антенного відбивача, в якому за рахунок використання жорстких шестикутних стільників, встановлених в такій послідовності, що утворюють провідні і непровідні концентричні кільцеві поверхні, що чергуються, забезпечується зниження маси конструкції і посилення відбиваючої здатності рефлектора. Поставлена задача вирішується за рахунок того, що антенний відбивач виконаний у вигляді жорстких шестикутників, сполучених між собою в спіралеподібній послідовності за допомогою шарнірних вузлів з приводами розкриття, згідно з корисною моделлю, жорсткі шестикутники виконані у вигляді стільників і встановлені таким чином, що утворюють при розкритті провідні і непровідні концентричні кільцеві поверхні, що чергуються. Доцільно провідні частини стільників, які утворюють кільцеву поверхню, виконати розміром, що складає 0,2-0,5 довжини зовнішньої сторони стільника. Новим у заявленому технічному рішенні є: - жорсткі шестикутні стільники; - частина стільників виконана з провідного матеріалу, а частина - з непровідного; - стільники встановлені в певній послідовності; - ширина провідної частини стільників, які утворюють кільцеву поверхню, становить 0,2-0,5 довжини зовнішнього боку стільника. Суть заявленого антенного відбивача пояснюється кресленням фіг. 1, на якому схематично представлений антенний відбивач, де шестикутний стільник 1 виконаний з непровідного матеріалу, шестикутний стільник 2 виконаний з провідного матеріалу, поверхня 3, що проводить в центрі відбивача. На фіг. 2 показаний схематичний вигляд стільника. Принцип роботи відбивача базується на принципі Гюйгенса-Френеля, суть якого полягає в тому, що кожен елемент хвильового фронту можна розглядати, як центр вторинного обурення, що породжує вторинні сферичні хвилі, а результуюче поле в кожній точці простору буде визначатися інтерференцією цих хвиль. Таким чином, поверхня, що відбиває, розбивається на концентричні кільцеві поверхні. Підбирають таку ширину кожного кільця і відстань між ними, щоб сигнали вторинного випромінювання від середніх ліній кожного кільця в певній точці простору збігалися по фазі. Кільця, які є джерелом вторинного випромінювання фази сигналів, які збігаються, тобто непарні, виконуються з провідного матеріалу, кільця, які відображають сигнал в протифазі, виготовляють з радіопрозорого матеріалу. Стільники виконуються порожніми. Значення ширини стільника вибирають в інтервалі (0,2-0,5) зовнішньої сторони стільника. Якщо вибрати значення менше 0,2, то сигнал не буде відображатися, а буде проходить крізь відбивач, а якщо вибрати значення ширини більше 0,5, то не буде виконуватися умова зниження маси конструкції. Збирання відбивача здійснюється шляхом установки шестикутних стільників в певній послідовності, які після розкриття відбивача утворюють кільця Френеля. Збирання відбивача починають з провідних шестикутних стільників 2, яких набирають таку кількість, яка необхідна для формування центральної провідної поверхні 3 в центрі відбивача. Потім встановлюють шестикутні стільники 1, виконані з непровідного матеріалу, для формування другого непровідного кільця Френеля. Потім для формування третього кільця, що проводить знову, встановлюють провідні шестикутні стільники, і так до тих пір, поки не буде набрано необхідну кількість кілець. Шестикутні стільники з'єднані між собою шарнірними вузлами, жорстко 1 UA 75851 U закріпленими на тильній стороні шестикутного стільника, перпендикулярно до її поверхні і різьбового отвору, який виконано на подальшому жорсткому шестикутному стільнику. Використання заявленого антенного відбивача забезпечує зниження маси конструкції і посилення його відбиваючої здатності. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Антенний відбивач, що виконаний у вигляді жорстких шестикутників, сполучених між собою в спіралеподібній послідовності за допомогою шарнірних вузлів з приводами розкриття, який відрізняється тим, що жорсткі шестикутники виконані у вигляді стільників і з'єднані таким чином, що утворюють при розкритті провідні і непровідні концентричні кільцеві поверхні, що чергуються. 2. Антенний відбивач за п. 1, який відрізняється тим, що ширина провідної частини стільників, які утворюють кільцеву поверхню, становить 0,2-0,5 довжини зовнішньої сторони стільника. 2 UA 75851 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
