Змішувач

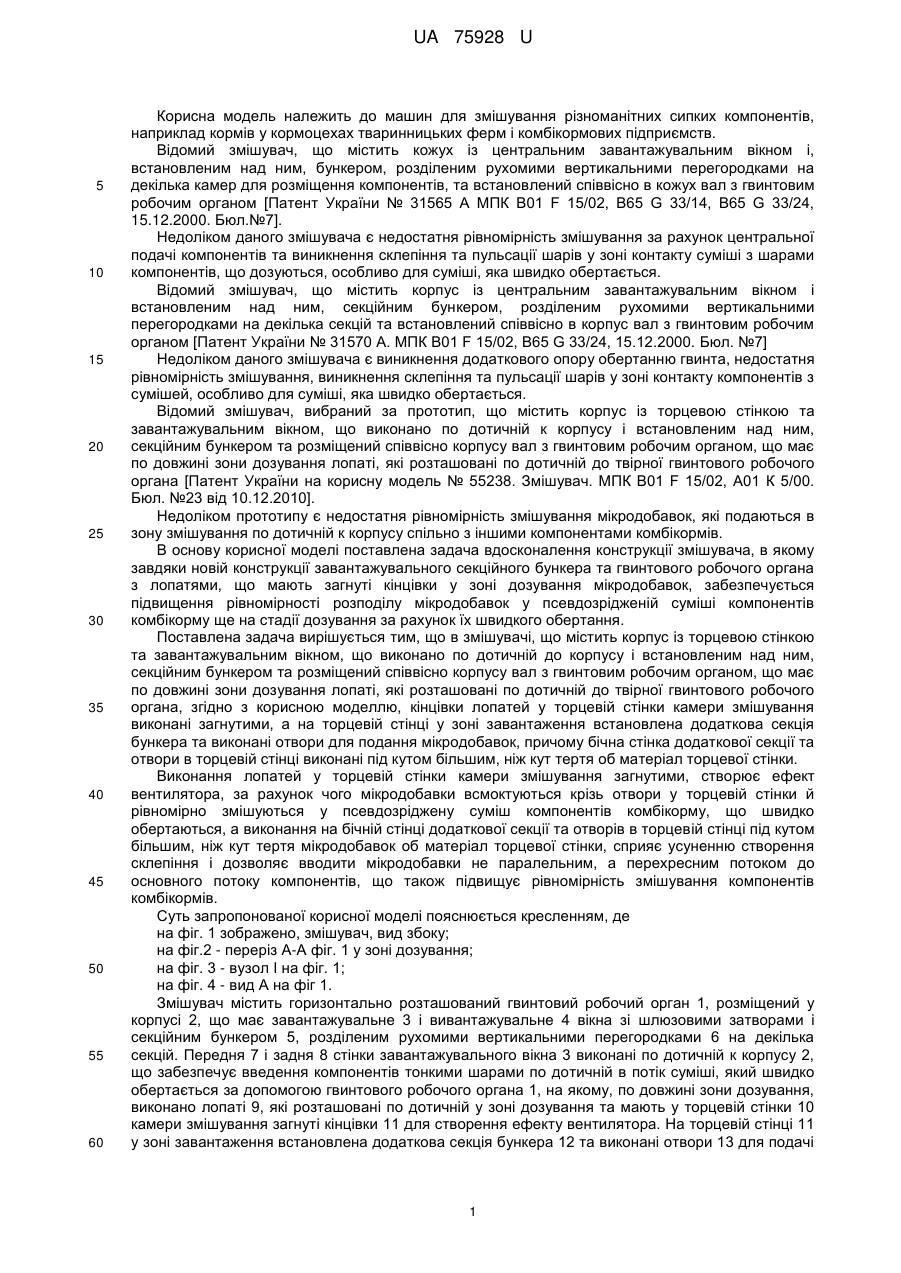

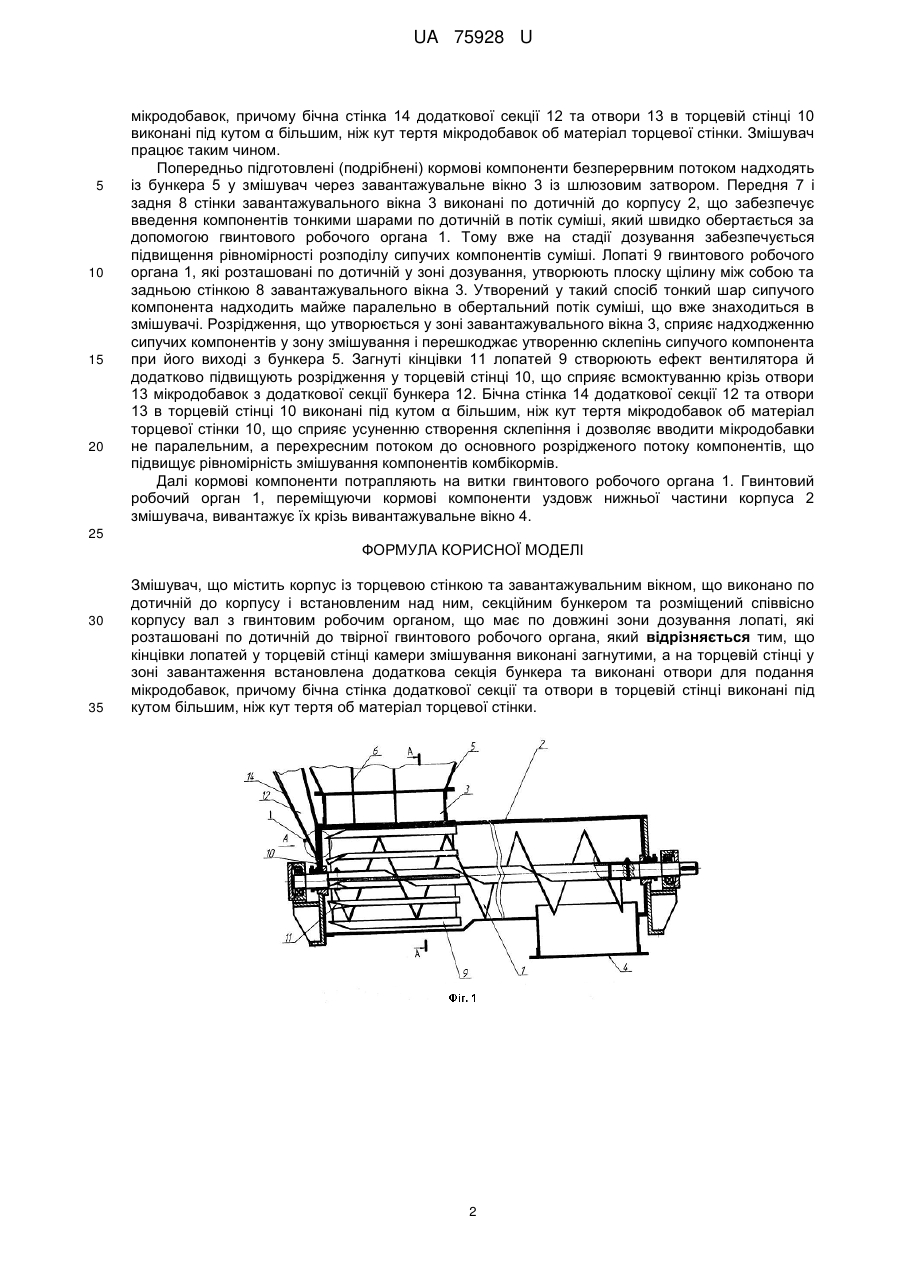

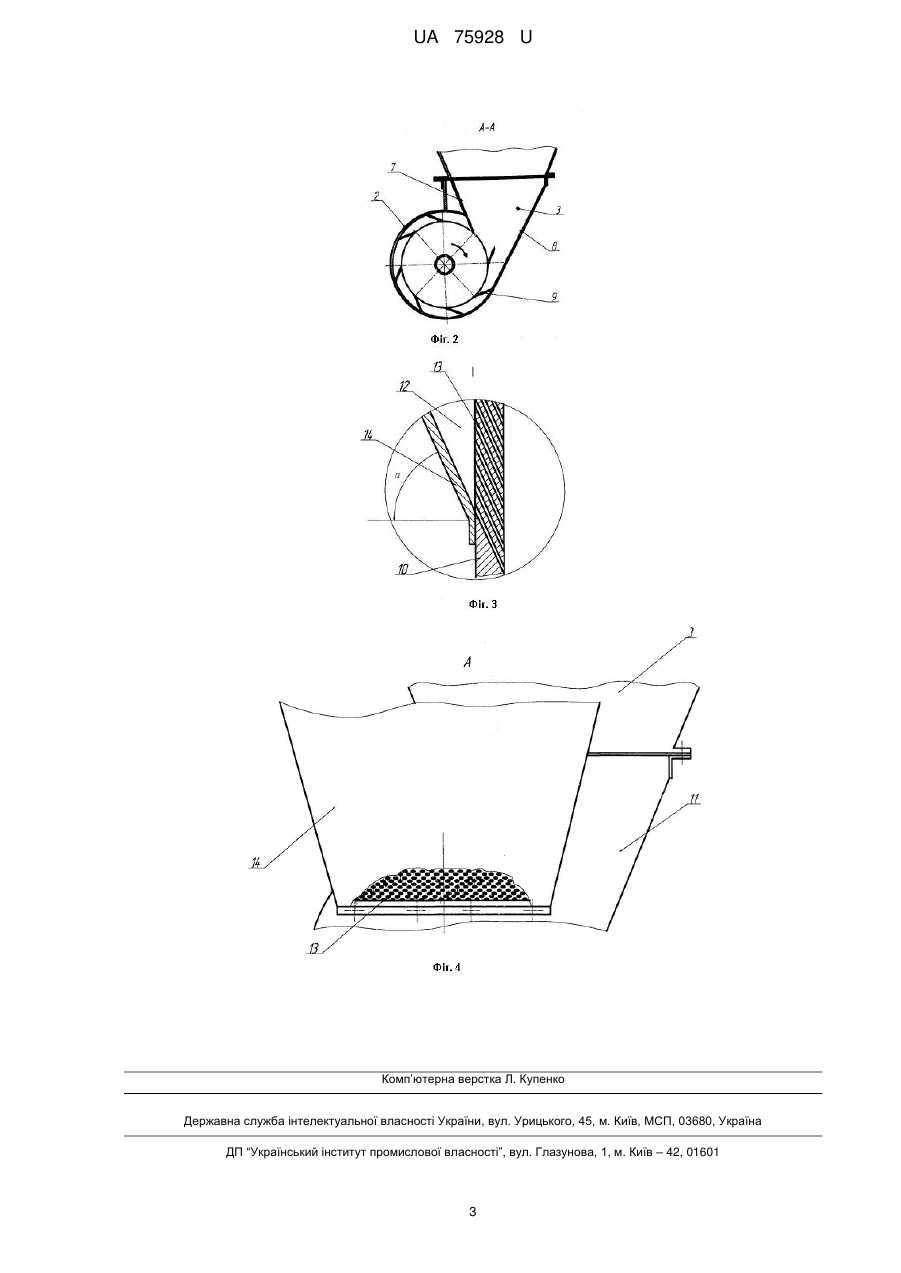

Реферат: UA 75928 U UA 75928 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машин для змішування різноманітних сипких компонентів, наприклад кормів у кормоцехах тваринницьких ферм і комбікормових підприємств. Відомий змішувач, що містить кожух із центральним завантажувальним вікном і, встановленим над ним, бункером, розділеним рухомими вертикальними перегородками на декілька камер для розміщення компонентів, та встановлений співвісно в кожух вал з гвинтовим робочим органом [Патент України № 31565 А МПК В01 F 15/02, В65 G 33/14, В65 G 33/24, 15.12.2000. Бюл.№7]. Недоліком даного змішувача є недостатня рівномірність змішування за рахунок центральної подачі компонентів та виникнення склепіння та пульсації шарів у зоні контакту суміші з шарами компонентів, що дозуються, особливо для суміші, яка швидко обертається. Відомий змішувач, що містить корпус із центральним завантажувальним вікном і встановленим над ним, секційним бункером, розділеним рухомими вертикальними перегородками на декілька секцій та встановлений співвісно в корпус вал з гвинтовим робочим органом [Патент України № 31570 Α. ΜΠК Β01 F 15/02, В65 G 33/24, 15.12.2000. Бюл. №7] Недоліком даного змішувача є виникнення додаткового опору обертанню гвинта, недостатня рівномірність змішування, виникнення склепіння та пульсації шарів у зоні контакту компонентів з сумішей, особливо для суміші, яка швидко обертається. Відомий змішувач, вибраний за прототип, що містить корпус із торцевою стінкою та завантажувальним вікном, що виконано по дотичній к корпусу і встановленим над ним, секційним бункером та розміщений співвісно корпусу вал з гвинтовим робочим органом, що має по довжині зони дозування лопаті, які розташовані по дотичній до твірної гвинтового робочого органа [Патент України на корисну модель № 55238. Змішувач. МПК В01 F 15/02, А01 К 5/00. Бюл. №23 від 10.12.2010]. Недоліком прототипу є недостатня рівномірність змішування мікродобавок, які подаються в зону змішування по дотичній к корпусу спільно з іншими компонентами комбікормів. В основу корисної моделі поставлена задача вдосконалення конструкції змішувача, в якому завдяки новій конструкції завантажувального секційного бункера та гвинтового робочого органа з лопатями, що мають загнуті кінцівки у зоні дозування мікродобавок, забезпечується підвищення рівномірності розподілу мікродобавок у псевдозрідженій суміші компонентів комбікорму ще на стадії дозування за рахунок їх швидкого обертання. Поставлена задача вирішується тим, що в змішувачі, що містить корпус із торцевою стінкою та завантажувальним вікном, що виконано по дотичній до корпусу і встановленим над ним, секційним бункером та розміщений співвісно корпусу вал з гвинтовим робочим органом, що має по довжині зони дозування лопаті, які розташовані по дотичній до твірної гвинтового робочого органа, згідно з корисною моделлю, кінцівки лопатей у торцевій стінки камери змішування виконані загнутими, а на торцевій стінці у зоні завантаження встановлена додаткова секція бункера та виконані отвори для подання мікродобавок, причому бічна стінка додаткової секції та отвори в торцевій стінці виконані під кутом більшим, ніж кут тертя об матеріал торцевої стінки. Виконання лопатей у торцевій стінки камери змішування загнутими, створює ефект вентилятора, за рахунок чого мікродобавки всмоктуються крізь отвори у торцевій стінки й рівномірно змішуються у псевдозріджену суміш компонентів комбікорму, що швидко обертаються, а виконання на бічній стінці додаткової секції та отворів в торцевій стінці під кутом більшим, ніж кут тертя мікродобавок об матеріал торцевої стінки, сприяє усуненню створення склепіння і дозволяє вводити мікродобавки не паралельним, а перехресним потоком до основного потоку компонентів, що також підвищує рівномірність змішування компонентів комбікормів. Суть запропонованої корисної моделі пояснюється кресленням, де на фіг. 1 зображено, змішувач, вид збоку; на фіг.2 - переріз А-А фіг. 1 у зоні дозування; на фіг. 3 - вузол І на фіг. 1; на фіг. 4 - вид А на фіг 1. Змішувач містить горизонтально розташований гвинтовий робочий орган 1, розміщений у корпусі 2, що має завантажувальне 3 і вивантажувальне 4 вікна зі шлюзовими затворами і секційним бункером 5, розділеним рухомими вертикальними перегородками 6 на декілька секцій. Передня 7 і задня 8 стінки завантажувального вікна 3 виконані по дотичній к корпусу 2, що забезпечує введення компонентів тонкими шарами по дотичній в потік суміші, який швидко обертається за допомогою гвинтового робочого органа 1, на якому, по довжині зони дозування, виконано лопаті 9, які розташовані по дотичній у зоні дозування та мають у торцевій стінки 10 камери змішування загнуті кінцівки 11 для створення ефекту вентилятора. На торцевій стінці 11 у зоні завантаження встановлена додаткова секція бункера 12 та виконані отвори 13 для подачі 1 UA 75928 U 5 10 15 20 мікродобавок, причому бічна стінка 14 додаткової секції 12 та отвори 13 в торцевій стінці 10 виконані під кутом α більшим, ніж кут тертя мікродобавок об матеріал торцевої стінки. Змішувач працює таким чином. Попередньо підготовлені (подрібнені) кормові компоненти безперервним потоком надходять із бункера 5 у змішувач через завантажувальне вікно 3 із шлюзовим затвором. Передня 7 і задня 8 стінки завантажувального вікна 3 виконані по дотичній до корпусу 2, що забезпечує введення компонентів тонкими шарами по дотичній в потік суміші, який швидко обертається за допомогою гвинтового робочого органа 1. Тому вже на стадії дозування забезпечується підвищення рівномірності розподілу сипучих компонентів суміші. Лопаті 9 гвинтового робочого органа 1, які розташовані по дотичній у зоні дозування, утворюють плоску щілину між собою та задньою стінкою 8 завантажувального вікна 3. Утворений у такий спосіб тонкий шар сипучого компонента надходить майже паралельно в обертальний потік суміші, що вже знаходиться в змішувачі. Розрідження, що утворюється у зоні завантажувального вікна 3, сприяє надходженню сипучих компонентів у зону змішування і перешкоджає утворенню склепінь сипучого компонента при його виході з бункера 5. Загнуті кінцівки 11 лопатей 9 створюють ефект вентилятора й додатково підвищують розрідження у торцевій стінці 10, що сприяє всмоктуванню крізь отвори 13 мікродобавок з додаткової секції бункера 12. Бічна стінка 14 додаткової секції 12 та отвори 13 в торцевій стінці 10 виконані під кутом α більшим, ніж кут тертя мікродобавок об матеріал торцевої стінки 10, що сприяє усуненню створення склепіння і дозволяє вводити мікродобавки не паралельним, а перехресним потоком до основного розрідженого потоку компонентів, що підвищує рівномірність змішування компонентів комбікормів. Далі кормові компоненти потрапляють на витки гвинтового робочого органа 1. Гвинтовий робочий орган 1, переміщуючи кормові компоненти уздовж нижньої частини корпуса 2 змішувача, вивантажує їх крізь вивантажувальне вікно 4. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Змішувач, що містить корпус із торцевою стінкою та завантажувальним вікном, що виконано по дотичній до корпусу і встановленим над ним, секційним бункером та розміщений співвісно корпусу вал з гвинтовим робочим органом, що має по довжині зони дозування лопаті, які розташовані по дотичній до твірної гвинтового робочого органа, який відрізняється тим, що кінцівки лопатей у торцевій стінці камери змішування виконані загнутими, а на торцевій стінці у зоні завантаження встановлена додаткова секція бункера та виконані отвори для подання мікродобавок, причому бічна стінка додаткової секції та отвори в торцевій стінці виконані під кутом більшим, ніж кут тертя об матеріал торцевої стінки. 2 UA 75928 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
