Пристрій для фізичної реабілітації хребта

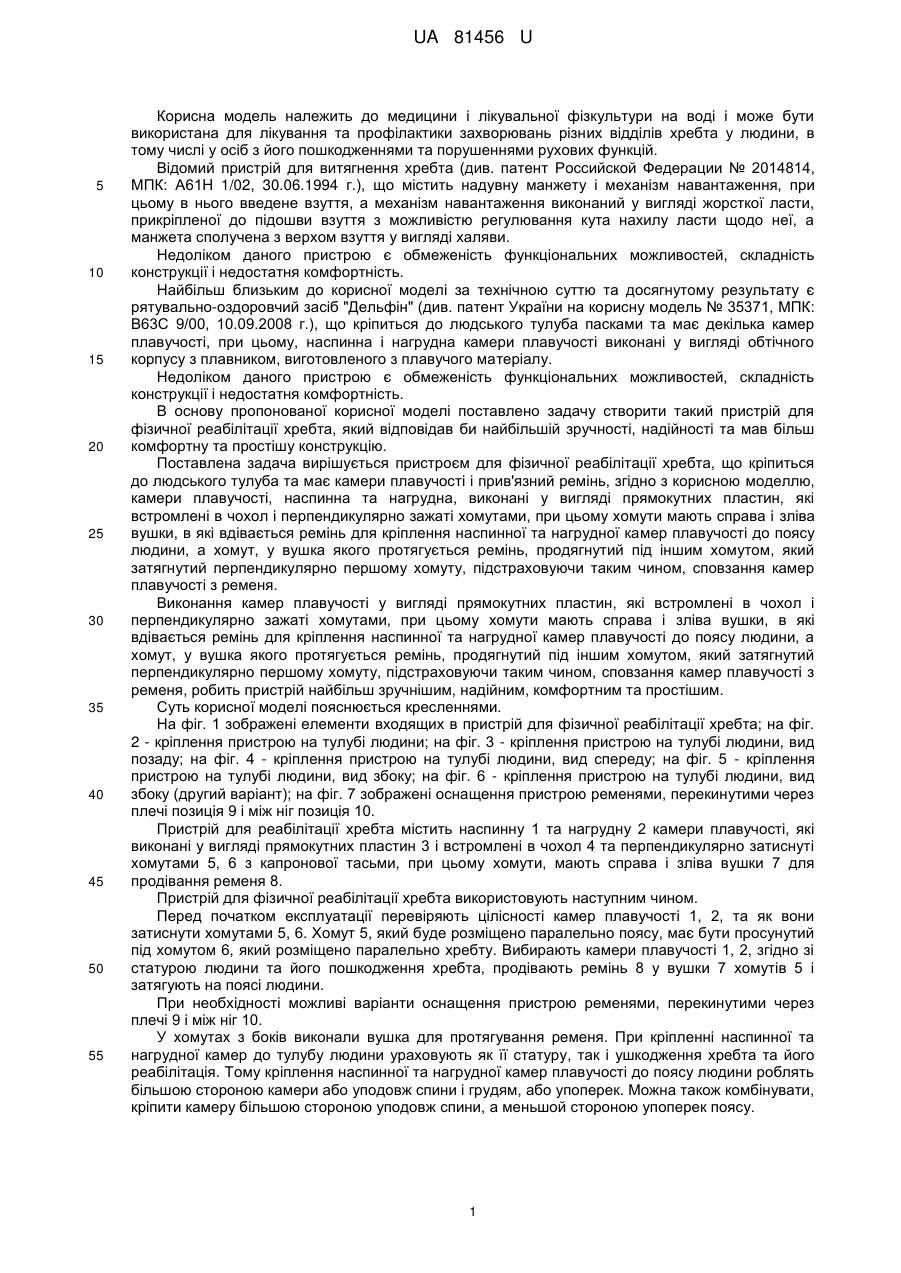

Реферат: UA 81456 U UA 81456 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини і лікувальної фізкультури на воді і може бути використана для лікування та профілактики захворювань різних відділів хребта у людини, в тому числі у осіб з його пошкодженнями та порушеннями рухових функцій. Відомий пристрій для витягнення хребта (див. патент Российской Федерации № 2014814, МПК: А61H 1/02, 30.06.1994 г.), що містить надувну манжету і механізм навантаження, при цьому в нього введене взуття, а механізм навантаження виконаний у вигляді жорсткої ласти, прикріпленої до підошви взуття з можливістю регулювання кута нахилу ласти щодо неї, а манжета сполучена з верхом взуття у вигляді халяви. Недоліком даного пристрою є обмеженість функціональних можливостей, складність конструкції і недостатня комфортність. Найбільш близьким до корисної моделі за технічною суттю та досягнутому результату є рятувально-оздоровчий засіб "Дельфін" (див. патент України на корисну модель № 35371, МПК: В63С 9/00, 10.09.2008 г.), що кріпиться до людського тулуба пасками та має декілька камер плавучості, при цьому, наспинна і нагрудна камери плавучості виконані у вигляді обтічного корпусу з плавником, виготовленого з плавучого матеріалу. Недоліком даного пристрою є обмеженість функціональних можливостей, складність конструкції і недостатня комфортність. В основу пропонованої корисної моделі поставлено задачу створити такий пристрій для фізичної реабілітації хребта, який відповідав би найбільшій зручності, надійності та мав більш комфортну та простішу конструкцію. Поставлена задача вирішується пристроєм для фізичної реабілітації хребта, що кріпиться до людського тулуба та має камери плавучості і прив'язний ремінь, згідно з корисною моделлю, камери плавучості, наспинна та нагрудна, виконані у вигляді прямокутних пластин, які встромлені в чохол і перпендикулярно зажаті хомутами, при цьому хомути мають справа і зліва вушки, в які вдівається ремінь для кріплення наспинної та нагрудної камер плавучості до поясу людини, а хомут, у вушка якого протягується ремінь, продягнутий під іншим хомутом, який затягнутий перпендикулярно першому хомуту, підстраховуючи таким чином, сповзання камер плавучості з ременя. Виконання камер плавучості у вигляді прямокутних пластин, які встромлені в чохол і перпендикулярно зажаті хомутами, при цьому хомути мають справа і зліва вушки, в які вдівається ремінь для кріплення наспинної та нагрудної камер плавучості до поясу людини, а хомут, у вушка якого протягується ремінь, продягнутий під іншим хомутом, який затягнутий перпендикулярно першому хомуту, підстраховуючи таким чином, сповзання камер плавучості з ременя, робить пристрій найбільш зручнішим, надійним, комфортним та простішим. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображені елементи входящих в пристрій для фізичної реабілітації хребта; на фіг. 2 - кріплення пристрою на тулубі людини; на фіг. 3 - кріплення пристрою на тулубі людини, вид позаду; на фіг. 4 - кріплення пристрою на тулубі людини, вид спереду; на фіг. 5 - кріплення пристрою на тулубі людини, вид збоку; на фіг. 6 - кріплення пристрою на тулубі людини, вид збоку (другий варіант); на фіг. 7 зображені оснащення пристрою ременями, перекинутими через плечі позиція 9 і між ніг позиція 10. Пристрій для реабілітації хребта містить наспинну 1 та нагрудну 2 камери плавучості, які виконані у вигляді прямокутних пластин 3 і встромлені в чохол 4 та перпендикулярно затиснуті хомутами 5, 6 з капронової тасьми, при цьому хомути, мають справа і зліва вушки 7 для продівання ременя 8. Пристрій для фізичної реабілітації хребта використовують наступним чином. Перед початком експлуатації перевіряють цілісності камер плавучості 1, 2, та як вони затиснути хомутами 5, 6. Хомут 5, який буде розміщено паралельно поясу, має бути просунутий під хомутом 6, який розміщено паралельно хребту. Вибирають камери плавучості 1, 2, згідно зі статурою людини та його пошкодження хребта, продівають ремінь 8 у вушки 7 хомутів 5 і затягують на поясі людини. При необхідності можливі варіанти оснащення пристрою ременями, перекинутими через плечі 9 і між ніг 10. У хомутах з боків виконали вушка для протягування ременя. При кріпленні наспинної та нагрудної камер до тулубу людини ураховують як її статуру, так і ушкодження хребта та його реабілітація. Тому кріплення наспинної та нагрудної камер плавучості до поясу людини роблять більшою стороною камери або уподовж спини і грудям, або упоперек. Можна також комбінувати, кріпити камеру більшою стороною уподовж спини, а меньшой стороною упоперек поясу. 1 UA 81456 U Таким чином, пристрій для фізичної реабілітації хребта створює більш комфортні умови та збільшує можливість виконання різних фізичних вправ при підводній реабілітації хребта, розширення контингенту осіб з різноманітними порушеннями функціонування хребта. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для фізичної реабілітації хребта, що кріпиться до людського тулуба та має камери плавучості і прив’язний ремінь, який відрізняється тим, що камери плавучості, наспинна та нагрудна, виконані у вигляді прямокутних пластин, які встромлені в чохол і перпендикулярно зажаті хомутами, при цьому хомути мають справа і зліва вушка, в які вдівається ремінь для кріплення наспинної та нагрудної камер плавучості до поясу людини, а хомут, у вушка якого протягується ремінь, протягнутий під іншим хомутом, який затягнуто перпендикулярно першому хомуту, підстраховуючи таким чином, сповзання камер плавучості з ременя. 2 UA 81456 U 3 UA 81456 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
