Пристрій для встановлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля

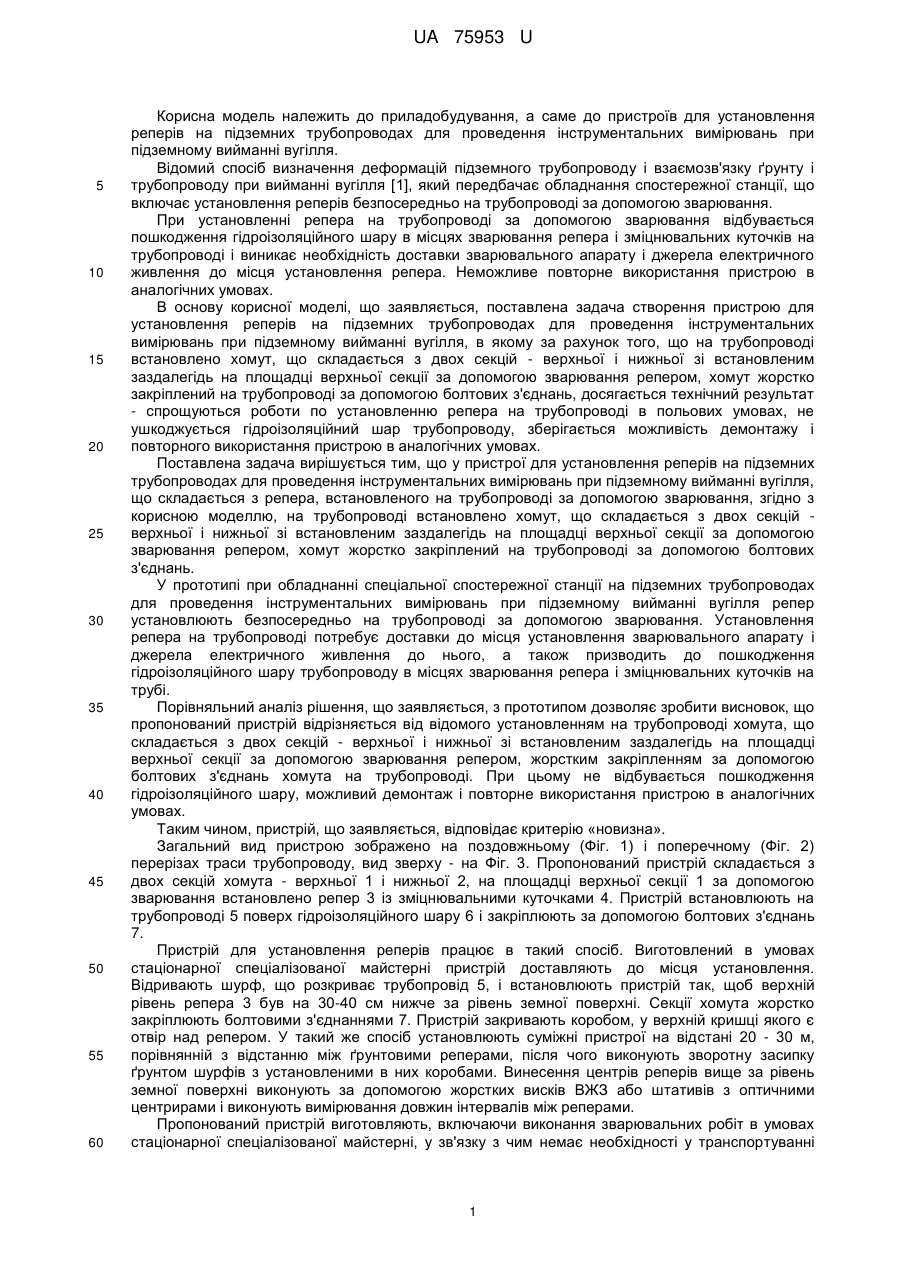

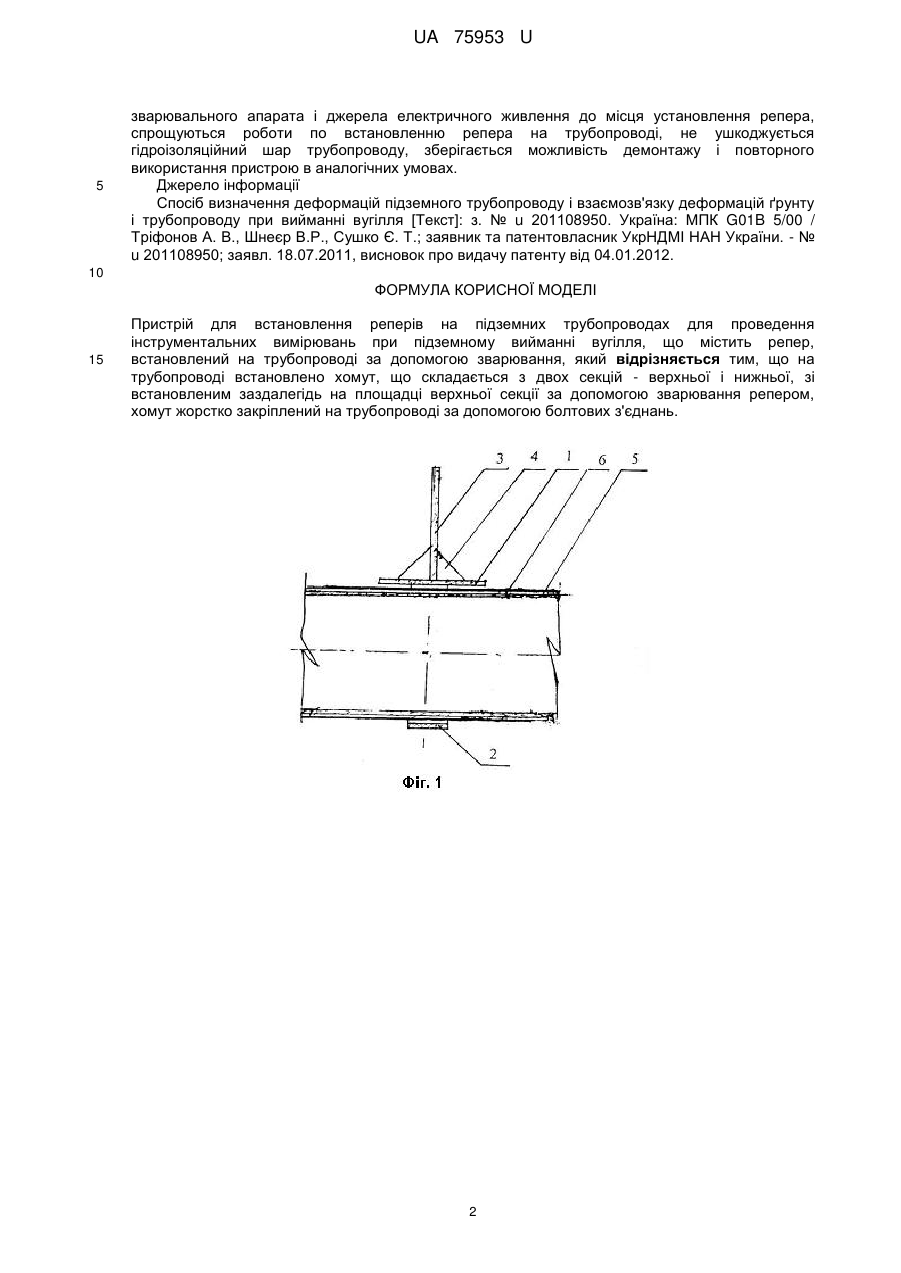

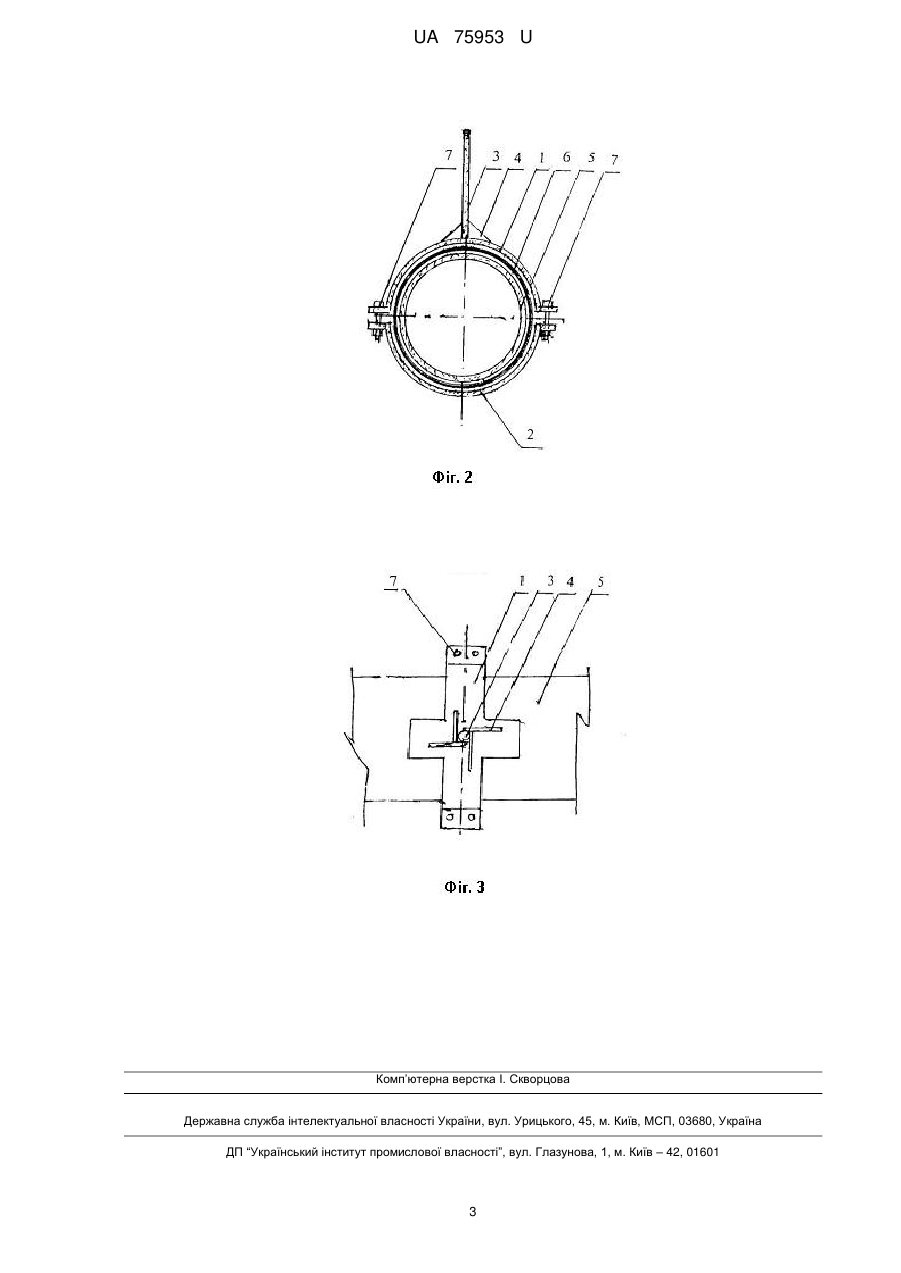

Реферат: Пристрій для встановлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля містить репер, встановлений на трубопроводі за допомогою зварювання. На трубопроводі встановлено хомут, що складається з двох секцій - верхньої і нижньої, зі встановленим заздалегідь на площадці верхньої секції за допомогою зварювання репером. Хомут жорстко закріплений на трубопроводі за допомогою болтових з'єднань. UA 75953 U (12) UA 75953 U UA 75953 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування, а саме до пристроїв для установлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля. Відомий спосіб визначення деформацій підземного трубопроводу і взаємозв'язку ґрунту і трубопроводу при вийманні вугілля [1], який передбачає обладнання спостережної станції, що включає установлення реперів безпосередньо на трубопроводі за допомогою зварювання. При установленні репера на трубопроводі за допомогою зварювання відбувається пошкодження гідроізоляційного шару в місцях зварювання репера і зміцнювальних куточків на трубопроводі і виникає необхідність доставки зварювального апарату і джерела електричного живлення до місця установлення репера. Неможливе повторне використання пристрою в аналогічних умовах. В основу корисної моделі, що заявляється, поставлена задача створення пристрою для установлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля, в якому за рахунок того, що на трубопроводі встановлено хомут, що складається з двох секцій - верхньої і нижньої зі встановленим заздалегідь на площадці верхньої секції за допомогою зварювання репером, хомут жорстко закріплений на трубопроводі за допомогою болтових з'єднань, досягається технічний результат - спрощуються роботи по установленню репера на трубопроводі в польових умовах, не ушкоджується гідроізоляційний шар трубопроводу, зберігається можливість демонтажу і повторного використання пристрою в аналогічних умовах. Поставлена задача вирішується тим, що у пристрої для установлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля, що складається з репера, встановленого на трубопроводі за допомогою зварювання, згідно з корисною моделлю, на трубопроводі встановлено хомут, що складається з двох секцій верхньої і нижньої зі встановленим заздалегідь на площадці верхньої секції за допомогою зварювання репером, хомут жорстко закріплений на трубопроводі за допомогою болтових з'єднань. У прототипі при обладнанні спеціальної спостережної станції на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля репер установлюють безпосередньо на трубопроводі за допомогою зварювання. Установлення репера на трубопроводі потребує доставки до місця установлення зварювального апарату і джерела електричного живлення до нього, а також призводить до пошкодження гідроізоляційного шару трубопроводу в місцях зварювання репера і зміцнювальних куточків на трубі. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого установленням на трубопроводі хомута, що складається з двох секцій - верхньої і нижньої зі встановленим заздалегідь на площадці верхньої секції за допомогою зварювання репером, жорстким закріпленням за допомогою болтових з'єднань хомута на трубопроводі. При цьому не відбувається пошкодження гідроізоляційного шару, можливий демонтаж і повторне використання пристрою в аналогічних умовах. Таким чином, пристрій, що заявляється, відповідає критерію «новизна». Загальний вид пристрою зображено на поздовжньому (Фіг. 1) і поперечному (Фіг. 2) перерізах траси трубопроводу, вид зверху - на Фіг. 3. Пропонований пристрій складається з двох секцій хомута - верхньої 1 і нижньої 2, на площадці верхньої секції 1 за допомогою зварювання встановлено репер 3 із зміцнювальними куточками 4. Пристрій встановлюють на трубопроводі 5 поверх гідроізоляційного шару 6 і закріплюють за допомогою болтових з'єднань 7. Пристрій для установлення реперів працює в такий спосіб. Виготовлений в умовах стаціонарної спеціалізованої майстерні пристрій доставляють до місця установлення. Відривають шурф, що розкриває трубопровід 5, і встановлюють пристрій так, щоб верхній рівень репера 3 був на 30-40 см нижче за рівень земної поверхні. Секції хомута жорстко закріплюють болтовими з'єднаннями 7. Пристрій закривають коробом, у верхній кришці якого є отвір над репером. У такий же спосіб установлюють суміжні пристрої на відстані 20 - 30 м, порівнянній з відстанню між ґрунтовими реперами, після чого виконують зворотну засипку ґрунтом шурфів з установленими в них коробами. Винесення центрів реперів вище за рівень земної поверхні виконують за допомогою жорстких висків ВЖЗ або штативів з оптичними центрирами і виконують вимірювання довжин інтервалів між реперами. Пропонований пристрій виготовляють, включаючи виконання зварювальних робіт в умовах стаціонарної спеціалізованої майстерні, у зв'язку з чим немає необхідності у транспортуванні 1 UA 75953 U 5 зварювального апарата і джерела електричного живлення до місця установлення репера, спрощуються роботи по встановленню репера на трубопроводі, не ушкоджується гідроізоляційний шар трубопроводу, зберігається можливість демонтажу і повторного використання пристрою в аналогічних умовах. Джерело інформації Спосіб визначення деформацій підземного трубопроводу і взаємозв'язку деформацій ґрунту і трубопроводу при вийманні вугілля [Текст]: з. № u 201108950. Україна: МПК G01B 5/00 / Тріфонов А. В., Шнеєр В.Р., Сушко Є. Т.; заявник та патентовласник УкрНДМІ НАН України. - № u 201108950; заявл. 18.07.2011, висновок про видачу патенту від 04.01.2012. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для встановлення реперів на підземних трубопроводах для проведення інструментальних вимірювань при підземному вийманні вугілля, що містить репер, встановлений на трубопроводі за допомогою зварювання, який відрізняється тим, що на трубопроводі встановлено хомут, що складається з двох секцій - верхньої і нижньої, зі встановленим заздалегідь на площадці верхньої секції за допомогою зварювання репером, хомут жорстко закріплений на трубопроводі за допомогою болтових з'єднань. 2 UA 75953 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
