Геліосушарка для сільськогосподарської продукції

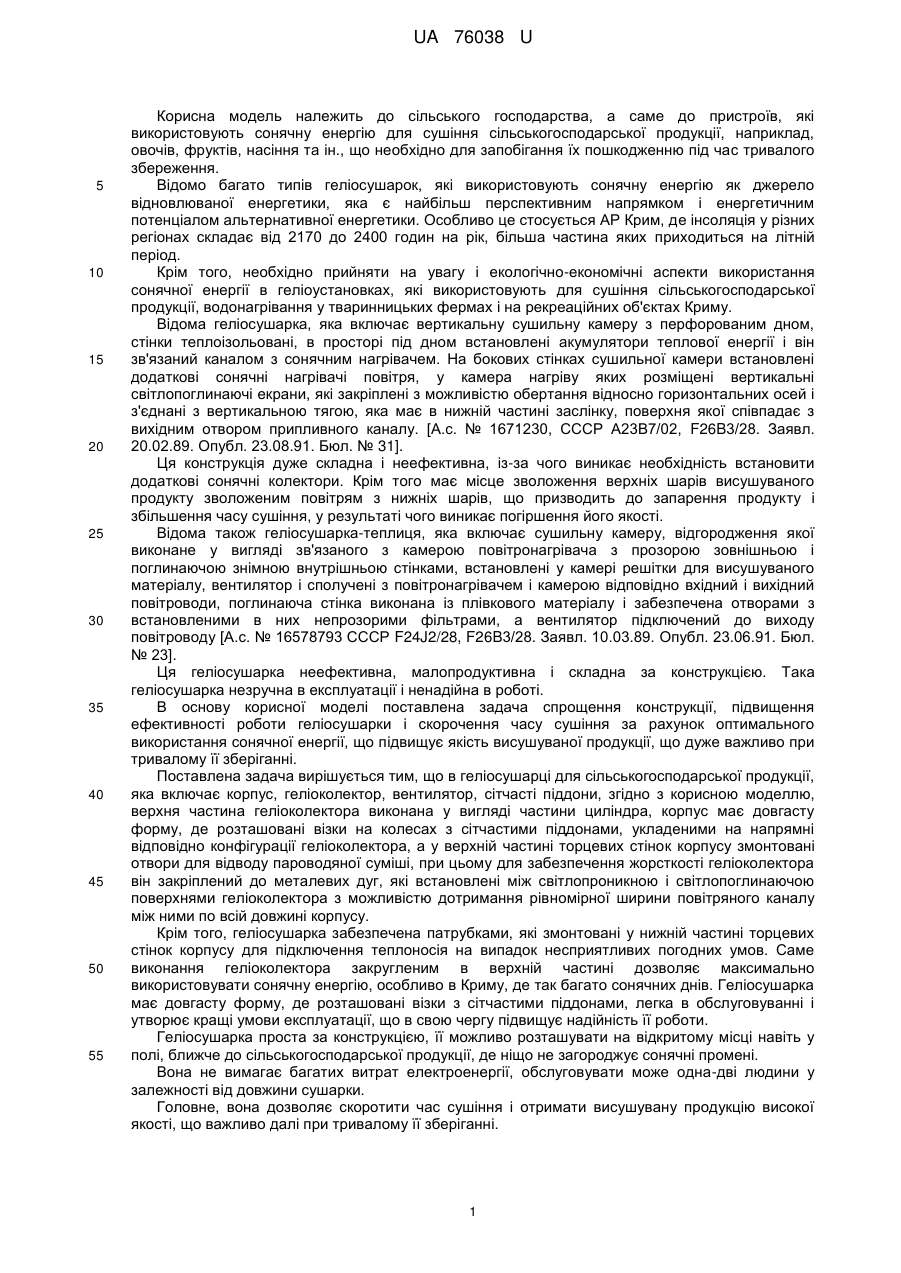

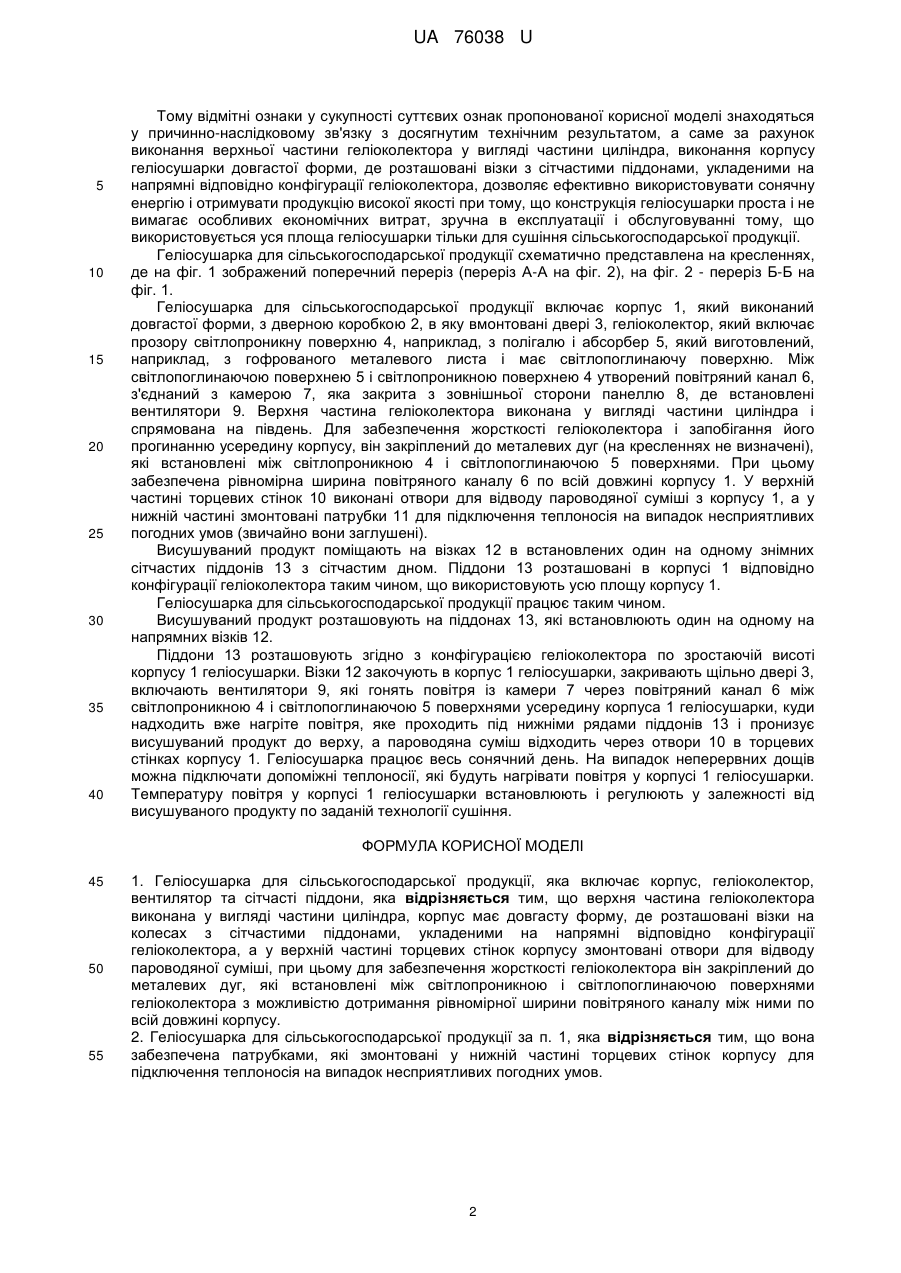

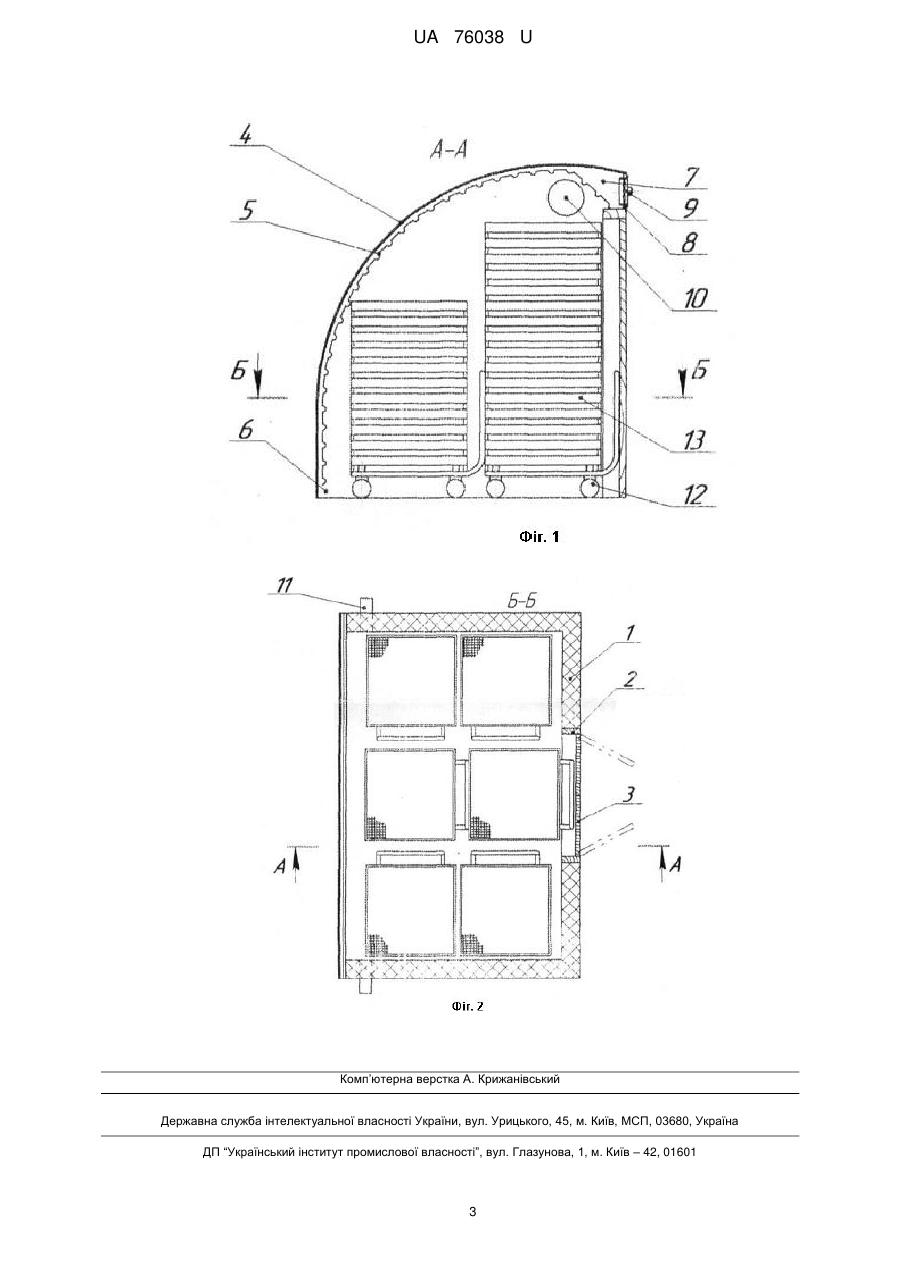

Реферат: Геліосушарка належить до сільського господарства, а саме до пристроїв, які використовують сонячну енергію для сушіння сільськогосподарської продукції, наприклад, овочів, фруктів, насіння та ін., що необхідно для запобігання їх пошкодженню під час тривалого збереження. UA 76038 U (12) UA 76038 U UA 76038 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до пристроїв, які використовують сонячну енергію для сушіння сільськогосподарської продукції, наприклад, овочів, фруктів, насіння та ін., що необхідно для запобігання їх пошкодженню під час тривалого збереження. Відомо багато типів геліосушарок, які використовують сонячну енергію як джерело відновлюваної енергетики, яка є найбільш перспективним напрямком і енергетичним потенціалом альтернативної енергетики. Особливо це стосується АР Крим, де інсоляція у різних регіонах складає від 2170 до 2400 годин на рік, більша частина яких приходиться на літній період. Крім того, необхідно прийняти на увагу і екологічно-економічні аспекти використання сонячної енергії в геліоустановках, які використовують для сушіння сільськогосподарської продукції, водонагрівання у тваринницьких фермах і на рекреаційних об'єктах Криму. Відома геліосушарка, яка включає вертикальну сушильну камеру з перфорованим дном, стінки теплоізольовані, в просторі під дном встановлені акумулятори теплової енергії і він зв'язаний каналом з сонячним нагрівачем. На бокових стінках сушильної камери встановлені додаткові сонячні нагрівачі повітря, у камера нагріву яких розміщені вертикальні світлопоглинаючі екрани, які закріплені з можливістю обертання відносно горизонтальних осей і з'єднані з вертикальною тягою, яка має в нижній частині заслінку, поверхня якої співпадає з вихідним отвором припливного каналу. [А.с. № 1671230, СССР А23В7/02, F26B3/28. Заявл. 20.02.89. Опубл. 23.08.91. Бюл. № 31]. Ця конструкція дуже складна і неефективна, із-за чого виникає необхідність встановити додаткові сонячні колектори. Крім того має місце зволоження верхніх шарів висушуваного продукту зволоженим повітрям з нижніх шарів, що призводить до запарення продукту і збільшення часу сушіння, у результаті чого виникає погіршення його якості. Відома також геліосушарка-теплиця, яка включає сушильну камеру, відгородження якої виконане у вигляді зв'язаного з камерою повітронагрівача з прозорою зовнішньою і поглинаючою знімною внутрішньою стінками, встановлені у камері решітки для висушуваного матеріалу, вентилятор і сполучені з повітронагрівачем і камерою відповідно вхідний і вихідний повітроводи, поглинаюча стінка виконана із плівкового матеріалу і забезпечена отворами з встановленими в них непрозорими фільтрами, а вентилятор підключений до виходу повітроводу [А.с. № 16578793 СССР F24J2/28, F26B3/28. Заявл. 10.03.89. Опубл. 23.06.91. Бюл. № 23]. Ця геліосушарка неефективна, малопродуктивна і складна за конструкцією. Така геліосушарка незручна в експлуатації і ненадійна в роботі. В основу корисної моделі поставлена задача спрощення конструкції, підвищення ефективності роботи геліосушарки і скорочення часу сушіння за рахунок оптимального використання сонячної енергії, що підвищує якість висушуваної продукції, що дуже важливо при тривалому її зберіганні. Поставлена задача вирішується тим, що в геліосушарці для сільськогосподарської продукції, яка включає корпус, геліоколектор, вентилятор, сітчасті піддони, згідно з корисною моделлю, верхня частина геліоколектора виконана у вигляді частини циліндра, корпус має довгасту форму, де розташовані візки на колесах з сітчастими піддонами, укладеними на напрямні відповідно конфігурації геліоколектора, а у верхній частині торцевих стінок корпусу змонтовані отвори для відводу пароводяної суміші, при цьому для забезпечення жорсткості геліоколектора він закріплений до металевих дуг, які встановлені між світлопроникною і світлопоглинаючою поверхнями геліоколектора з можливістю дотримання рівномірної ширини повітряного каналу між ними по всій довжині корпусу. Крім того, геліосушарка забезпечена патрубками, які змонтовані у нижній частині торцевих стінок корпусу для підключення теплоносія на випадок несприятливих погодних умов. Саме виконання геліоколектора закругленим в верхній частині дозволяє максимально використовувати сонячну енергію, особливо в Криму, де так багато сонячних днів. Геліосушарка має довгасту форму, де розташовані візки з сітчастими піддонами, легка в обслуговуванні і утворює кращі умови експлуатації, що в свою чергу підвищує надійність її роботи. Геліосушарка проста за конструкцією, її можливо розташувати на відкритому місці навіть у полі, ближче до сільськогосподарської продукції, де ніщо не загороджує сонячні промені. Вона не вимагає багатих витрат електроенергії, обслуговувати може одна-дві людини у залежності від довжини сушарки. Головне, вона дозволяє скоротити час сушіння і отримати висушувану продукцію високої якості, що важливо далі при тривалому її зберіганні. 1 UA 76038 U 5 10 15 20 25 30 35 40 Тому відмітні ознаки у сукупності суттєвих ознак пропонованої корисної моделі знаходяться у причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме за рахунок виконання верхньої частини геліоколектора у вигляді частини циліндра, виконання корпусу геліосушарки довгастої форми, де розташовані візки з сітчастими піддонами, укладеними на напрямні відповідно конфігурації геліоколектора, дозволяє ефективно використовувати сонячну енергію і отримувати продукцію високої якості при тому, що конструкція геліосушарки проста і не вимагає особливих економічних витрат, зручна в експлуатації і обслуговуванні тому, що використовується уся площа геліосушарки тільки для сушіння сільськогосподарської продукції. Геліосушарка для сільськогосподарської продукції схематично представлена на кресленнях, де на фіг. 1 зображений поперечний переріз (переріз А-А на фіг. 2), на фіг. 2 - переріз Б-Б на фіг. 1. Геліосушарка для сільськогосподарської продукції включає корпус 1, який виконаний довгастої форми, з дверною коробкою 2, в яку вмонтовані двері 3, геліоколектор, який включає прозору світлопроникну поверхню 4, наприклад, з полігалю і абсорбер 5, який виготовлений, наприклад, з гофрованого металевого листа і має світлопоглинаючу поверхню. Між світлопоглинаючою поверхнею 5 і світлопроникною поверхнею 4 утворений повітряний канал 6, з'єднаний з камерою 7, яка закрита з зовнішньої сторони панеллю 8, де встановлені вентилятори 9. Верхня частина геліоколектора виконана у вигляді частини циліндра і спрямована на південь. Для забезпечення жорсткості геліоколектора і запобігання його прогинанню усередину корпусу, він закріплений до металевих дуг (на кресленнях не визначені), які встановлені між світлопроникною 4 і світлопоглинаючою 5 поверхнями. При цьому забезпечена рівномірна ширина повітряного каналу 6 по всій довжині корпусу 1. У верхній частині торцевих стінок 10 виконані отвори для відводу пароводяної суміші з корпусу 1, а у нижній частині змонтовані патрубки 11 для підключення теплоносія на випадок несприятливих погодних умов (звичайно вони заглушені). Висушуваний продукт поміщають на візках 12 в встановлених один на одному знімних сітчастих піддонів 13 з сітчастим дном. Піддони 13 розташовані в корпусі 1 відповідно конфігурації геліоколектора таким чином, що використовують усю площу корпусу 1. Геліосушарка для сільськогосподарської продукції працює таким чином. Висушуваний продукт розташовують на піддонах 13, які встановлюють один на одному на напрямних візків 12. Піддони 13 розташовують згідно з конфігурацією геліоколектора по зростаючій висоті корпусу 1 геліосушарки. Візки 12 закочують в корпус 1 геліосушарки, закривають щільно двері 3, включають вентилятори 9, які гонять повітря із камери 7 через повітряний канал 6 між світлопроникною 4 і світлопоглинаючою 5 поверхнями усередину корпуса 1 геліосушарки, куди надходить вже нагріте повітря, яке проходить під нижніми рядами піддонів 13 і пронизує висушуваний продукт до верху, а пароводяна суміш відходить через отвори 10 в торцевих стінках корпусу 1. Геліосушарка працює весь сонячний день. На випадок неперервних дощів можна підключати допоміжні теплоносії, які будуть нагрівати повітря у корпусі 1 геліосушарки. Температуру повітря у корпусі 1 геліосушарки встановлюють і регулюють у залежності від висушуваного продукту по заданій технології сушіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Геліосушарка для сільськогосподарської продукції, яка включає корпус, геліоколектор, вентилятор та сітчасті піддони, яка відрізняється тим, що верхня частина геліоколектора виконана у вигляді частини циліндра, корпус має довгасту форму, де розташовані візки на колесах з сітчастими піддонами, укладеними на напрямні відповідно конфігурації геліоколектора, а у верхній частині торцевих стінок корпусу змонтовані отвори для відводу пароводяної суміші, при цьому для забезпечення жорсткості геліоколектора він закріплений до металевих дуг, які встановлені між світлопроникною і світлопоглинаючою поверхнями геліоколектора з можливістю дотримання рівномірної ширини повітряного каналу між ними по всій довжині корпусу. 2. Геліосушарка для сільськогосподарської продукції за п. 1, яка відрізняється тим, що вона забезпечена патрубками, які змонтовані у нижній частині торцевих стінок корпусу для підключення теплоносія на випадок несприятливих погодних умов. 2 UA 76038 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
