Технологічна схема подачі і очищення буряків в завод

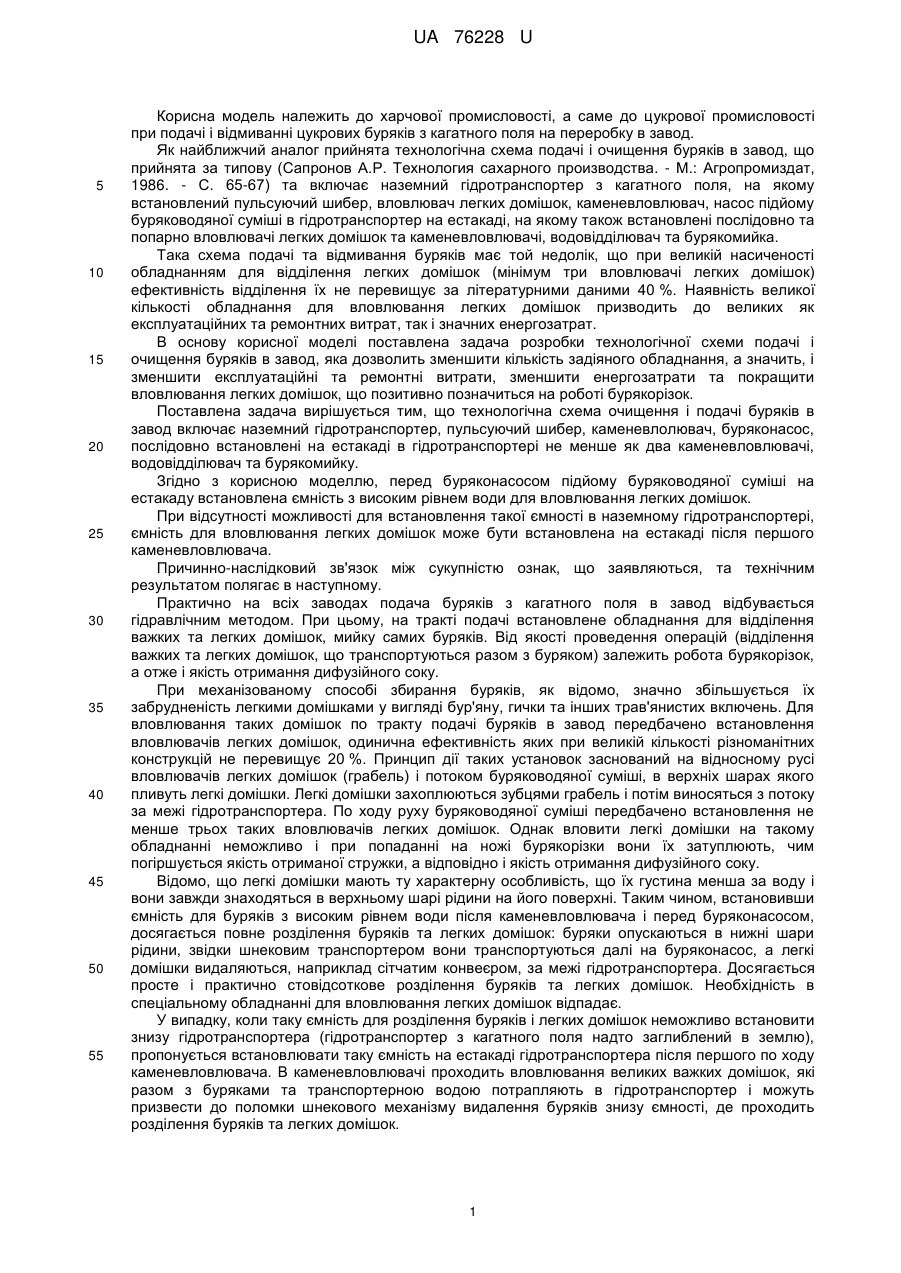

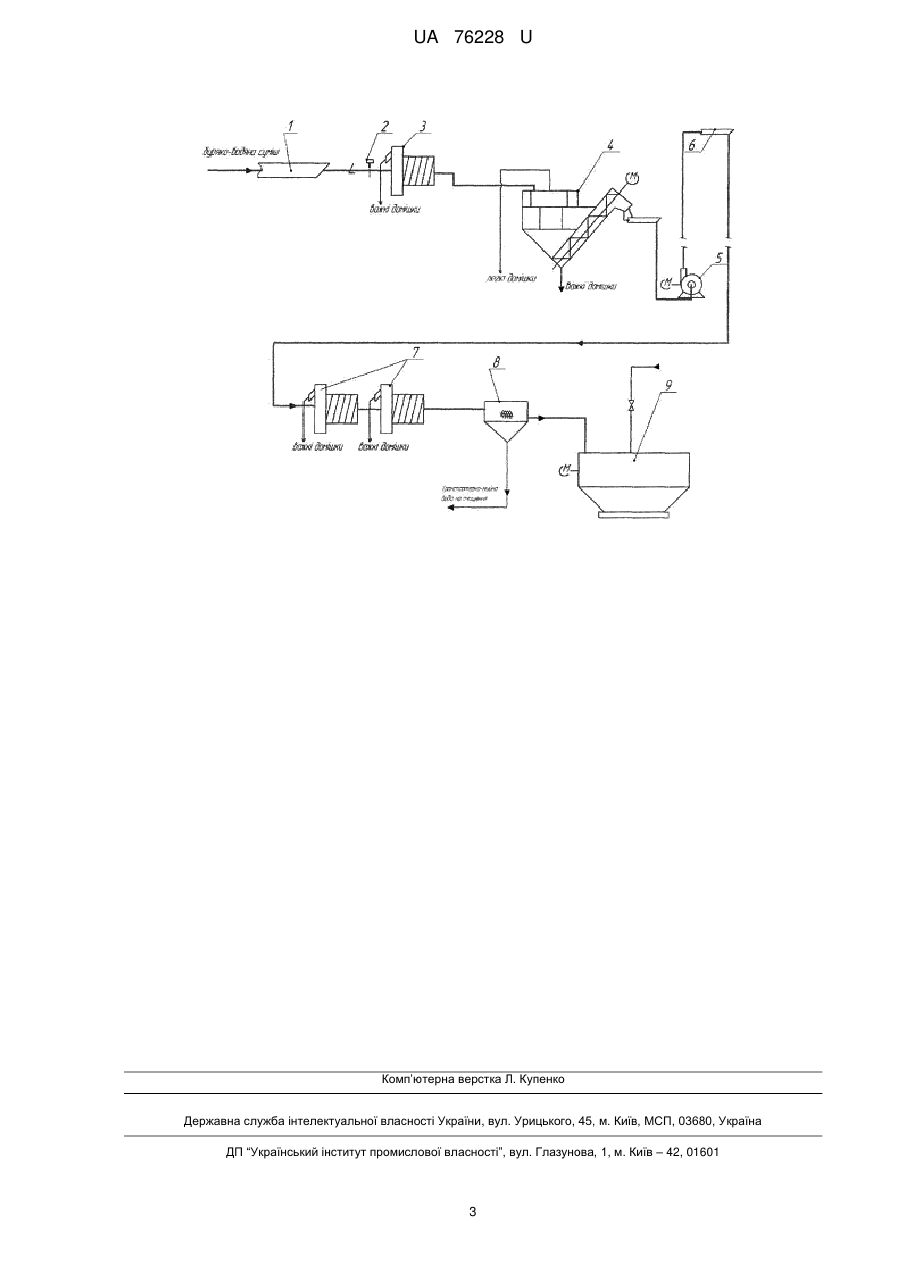

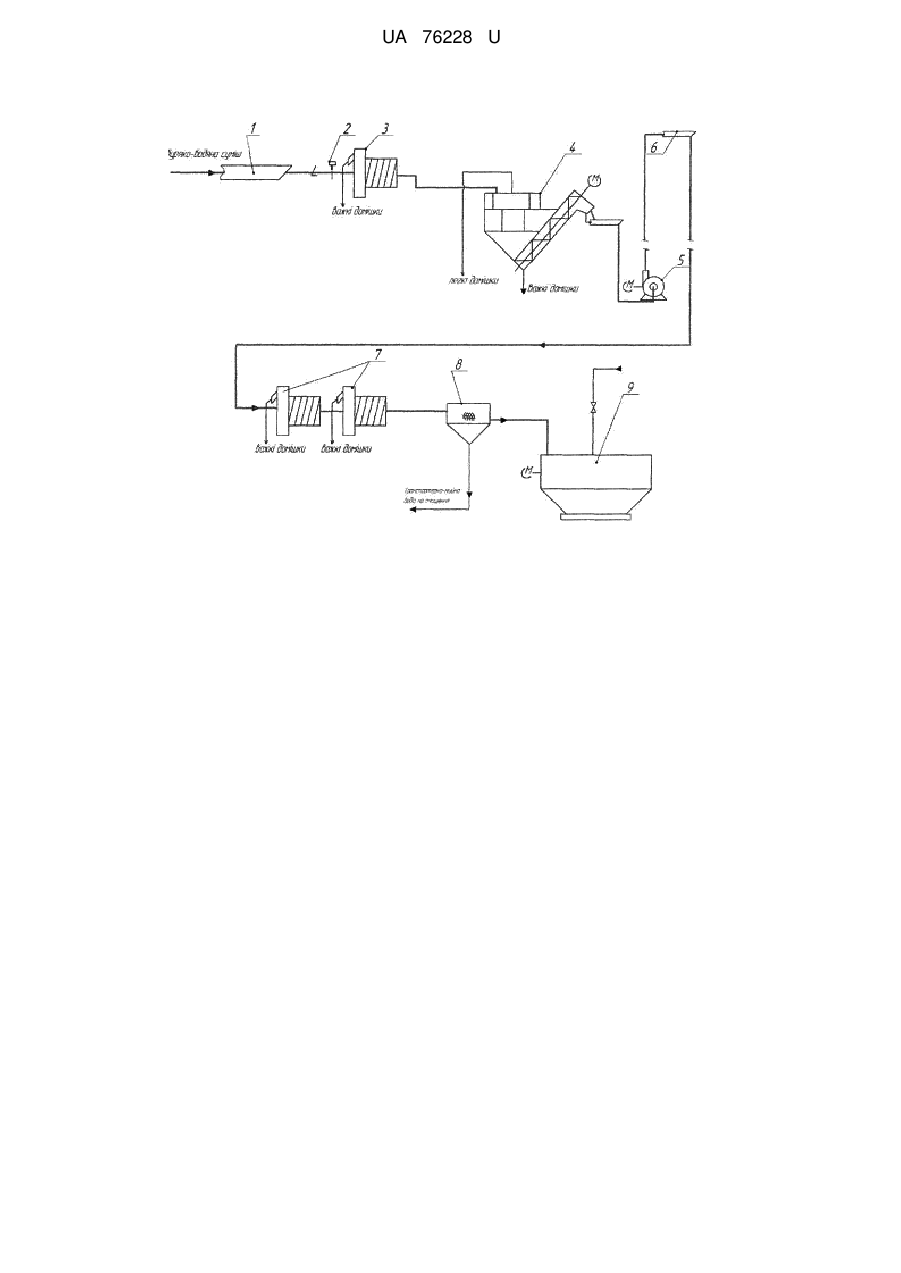

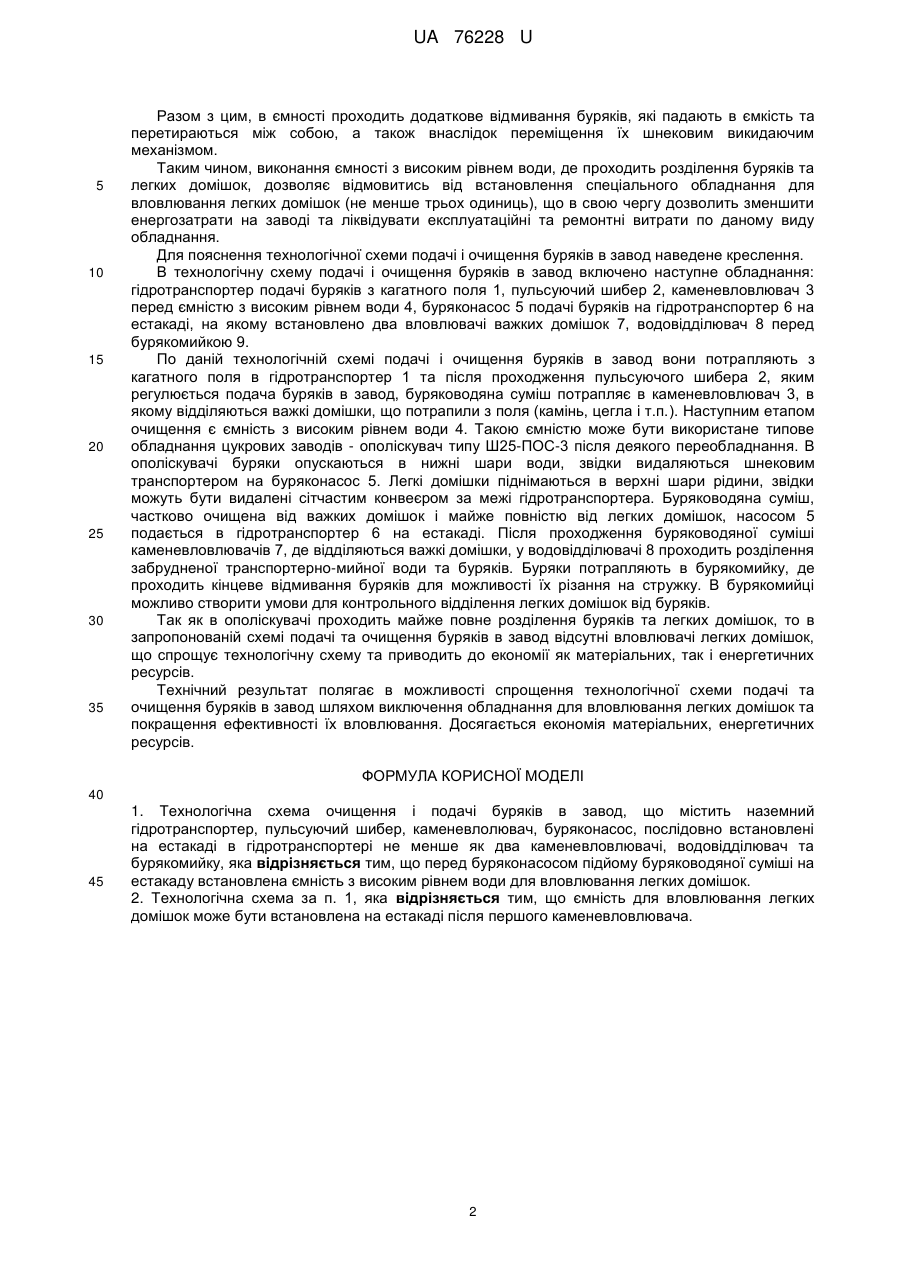

Реферат: Технологічна схема очищення і подачі буряків в завод містить наземний гідротранспортер, пульсуючий шибер, каменевлолювач, буряконасос, послідовно встановлені на естакаді в гідротранспортері не менше як два додаткові каменевловлювачі, водовідділювач та бурякомийку. При цьому, перед буряконасосом встановлена ємність з високим рівнем води для вловлювання легких домішок. UA 76228 U (12) UA 76228 U UA 76228 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості, а саме до цукрової промисловості при подачі і відмиванні цукрових буряків з кагатного поля на переробку в завод. Як найближчий аналог прийнята технологічна схема подачі і очищення буряків в завод, що прийнята за типову (Сапронов А.Р. Технология сахарного производства. - М.: Агропромиздат, 1986. - С. 65-67) та включає наземний гідротранспортер з кагатного поля, на якому встановлений пульсуючий шибер, вловлювач легких домішок, каменевловлювач, насос підйому буряководяної суміші в гідротранспортер на естакаді, на якому також встановлені послідовно та попарно вловлювачі легких домішок та каменевловлювачі, водовідділювач та бурякомийка. Така схема подачі та відмивання буряків має той недолік, що при великій насиченості обладнанням для відділення легких домішок (мінімум три вловлювачі легких домішок) ефективність відділення їх не перевищує за літературними даними 40 %. Наявність великої кількості обладнання для вловлювання легких домішок призводить до великих як експлуатаційних та ремонтних витрат, так і значних енергозатрат. В основу корисної моделі поставлена задача розробки технологічної схеми подачі і очищення буряків в завод, яка дозволить зменшити кількість задіяного обладнання, а значить, і зменшити експлуатаційні та ремонтні витрати, зменшити енергозатрати та покращити вловлювання легких домішок, що позитивно позначиться на роботі бурякорізок. Поставлена задача вирішується тим, що технологічна схема очищення і подачі буряків в завод включає наземний гідротранспортер, пульсуючий шибер, каменевлолювач, буряконасос, послідовно встановлені на естакаді в гідротранспортері не менше як два каменевловлювачі, водовідділювач та бурякомийку. Згідно з корисною моделлю, перед буряконасосом підйому буряководяної суміші на естакаду встановлена ємність з високим рівнем води для вловлювання легких домішок. При відсутності можливості для встановлення такої ємності в наземному гідротранспортері, ємність для вловлювання легких домішок може бути встановлена на естакаді після першого каменевловлювача. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Практично на всіх заводах подача буряків з кагатного поля в завод відбувається гідравлічним методом. При цьому, на тракті подачі встановлене обладнання для відділення важких та легких домішок, мийку самих буряків. Від якості проведення операцій (відділення важких та легких домішок, що транспортуються разом з буряком) залежить робота бурякорізок, а отже і якість отримання дифузійного соку. При механізованому способі збирання буряків, як відомо, значно збільшується їх забрудненість легкими домішками у вигляді бур'яну, гички та інших трав'янистих включень. Для вловлювання таких домішок по тракту подачі буряків в завод передбачено встановлення вловлювачів легких домішок, одинична ефективність яких при великій кількості різноманітних конструкцій не перевищує 20 %. Принцип дії таких установок заснований на відносному русі вловлювачів легких домішок (грабель) і потоком буряководяної суміші, в верхніх шарах якого пливуть легкі домішки. Легкі домішки захоплюються зубцями грабель і потім виносяться з потоку за межі гідротранспортера. По ходу руху буряководяної суміші передбачено встановлення не менше трьох таких вловлювачів легких домішок. Однак вловити легкі домішки на такому обладнанні неможливо і при попаданні на ножі бурякорізки вони їх затуплюють, чим погіршується якість отриманої стружки, а відповідно і якість отримання дифузійного соку. Відомо, що легкі домішки мають ту характерну особливість, що їх густина менша за воду і вони завжди знаходяться в верхньому шарі рідини на його поверхні. Таким чином, встановивши ємність для буряків з високим рівнем води після каменевловлювача і перед буряконасосом, досягається повне розділення буряків та легких домішок: буряки опускаються в нижні шари рідини, звідки шнековим транспортером вони транспортуються далі на буряконасос, а легкі домішки видаляються, наприклад сітчатим конвеєром, за межі гідротранспортера. Досягається просте і практично стовідсоткове розділення буряків та легких домішок. Необхідність в спеціальному обладнанні для вловлювання легких домішок відпадає. У випадку, коли таку ємність для розділення буряків і легких домішок неможливо встановити знизу гідротранспортера (гідротранспортер з кагатного поля надто заглиблений в землю), пропонується встановлювати таку ємність на естакаді гідротранспортера після першого по ходу каменевловлювача. В каменевловлювачі проходить вловлювання великих важких домішок, які разом з буряками та транспортерною водою потрапляють в гідротранспортер і можуть призвести до поломки шнекового механізму видалення буряків знизу ємності, де проходить розділення буряків та легких домішок. 1 UA 76228 U 5 10 15 20 25 30 35 Разом з цим, в ємності проходить додаткове відмивання буряків, які падають в ємкість та перетираються між собою, а також внаслідок переміщення їх шнековим викидаючим механізмом. Таким чином, виконання ємності з високим рівнем води, де проходить розділення буряків та легких домішок, дозволяє відмовитись від встановлення спеціального обладнання для вловлювання легких домішок (не менше трьох одиниць), що в свою чергу дозволить зменшити енергозатрати на заводі та ліквідувати експлуатаційні та ремонтні витрати по даному виду обладнання. Для пояснення технологічної схеми подачі і очищення буряків в завод наведене креслення. В технологічну схему подачі і очищення буряків в завод включено наступне обладнання: гідротранспортер подачі буряків з кагатного поля 1, пульсуючий шибер 2, каменевловлювач 3 перед ємністю з високим рівнем води 4, буряконасос 5 подачі буряків на гідротранспортер 6 на естакаді, на якому встановлено два вловлювачі важких домішок 7, водовідділювач 8 перед бурякомийкою 9. По даній технологічній схемі подачі і очищення буряків в завод вони потрапляють з кагатного поля в гідротранспортер 1 та після проходження пульсуючого шибера 2, яким регулюється подача буряків в завод, буряководяна суміш потрапляє в каменевловлювач 3, в якому відділяються важкі домішки, що потрапили з поля (камінь, цегла і т.п.). Наступним етапом очищення є ємність з високим рівнем води 4. Такою ємністю може бути використане типове обладнання цукрових заводів - ополіскувач типу Ш25-ПОС-3 після деякого переобладнання. В ополіскувачі буряки опускаються в нижні шари води, звідки видаляються шнековим транспортером на буряконасос 5. Легкі домішки піднімаються в верхні шари рідини, звідки можуть бути видалені сітчастим конвеєром за межі гідротранспортера. Буряководяна суміш, частково очищена від важких домішок і майже повністю від легких домішок, насосом 5 подається в гідротранспортер 6 на естакаді. Після проходження буряководяної суміші каменевловлювачів 7, де відділяються важкі домішки, у водовідділювачі 8 проходить розділення забрудненої транспортерно-мийної води та буряків. Буряки потрапляють в бурякомийку, де проходить кінцеве відмивання буряків для можливості їх різання на стружку. В бурякомийці можливо створити умови для контрольного відділення легких домішок від буряків. Так як в ополіскувачі проходить майже повне розділення буряків та легких домішок, то в запропонованій схемі подачі та очищення буряків в завод відсутні вловлювачі легких домішок, що спрощує технологічну схему та приводить до економії як матеріальних, так і енергетичних ресурсів. Технічний результат полягає в можливості спрощення технологічної схеми подачі та очищення буряків в завод шляхом виключення обладнання для вловлювання легких домішок та покращення ефективності їх вловлювання. Досягається економія матеріальних, енергетичних ресурсів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Технологічна схема очищення і подачі буряків в завод, що містить наземний гідротранспортер, пульсуючий шибер, каменевлолювач, буряконасос, послідовно встановлені на естакаді в гідротранспортері не менше як два каменевловлювачі, водовідділювач та бурякомийку, яка відрізняється тим, що перед буряконасосом підйому буряководяної суміші на естакаду встановлена ємність з високим рівнем води для вловлювання легких домішок. 2. Технологічна схема за п. 1, яка відрізняється тим, що ємність для вловлювання легких домішок може бути встановлена на естакаді після першого каменевловлювача. 2 UA 76228 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
