Фрикційно-механічний накопичувач інформації контрольованих параметрів

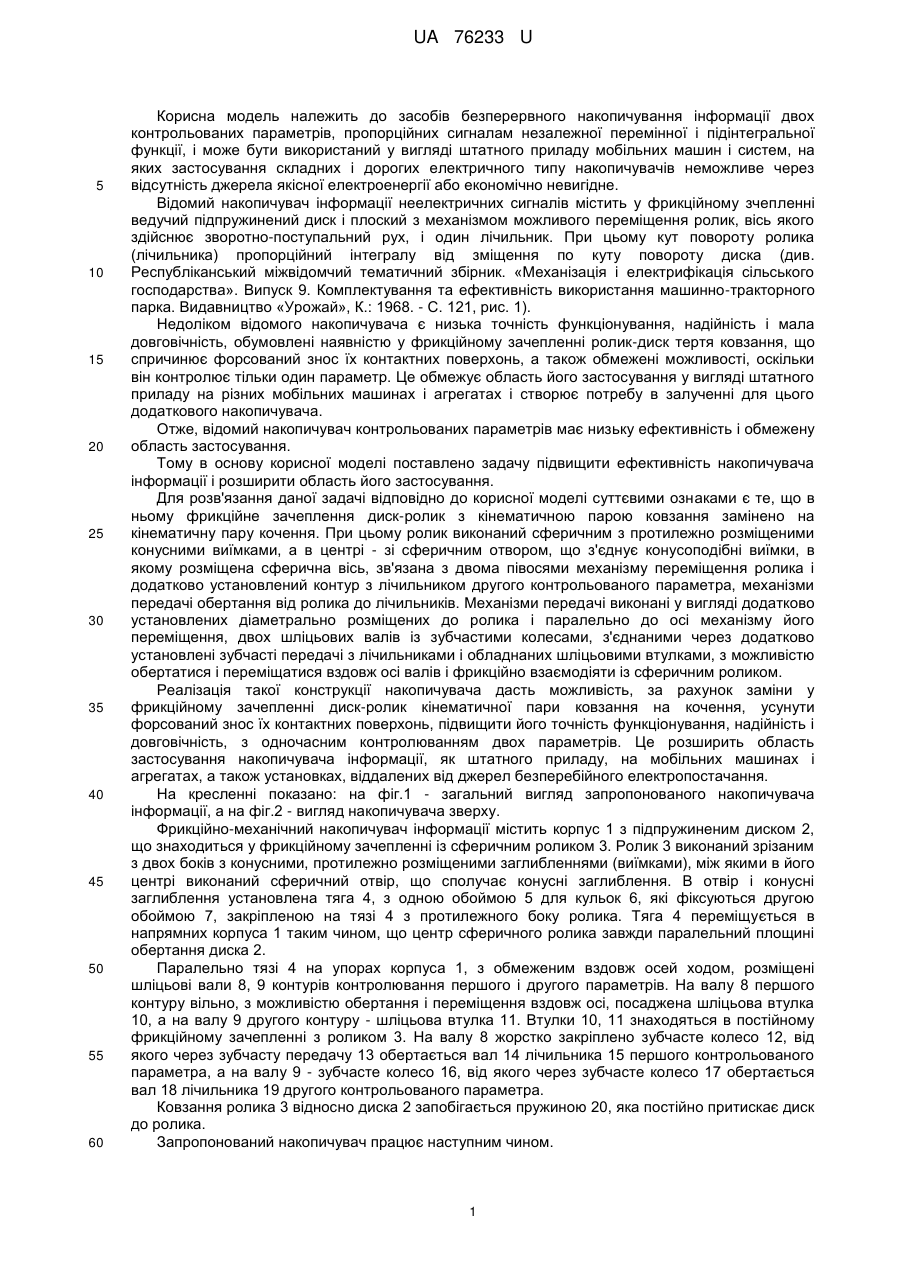

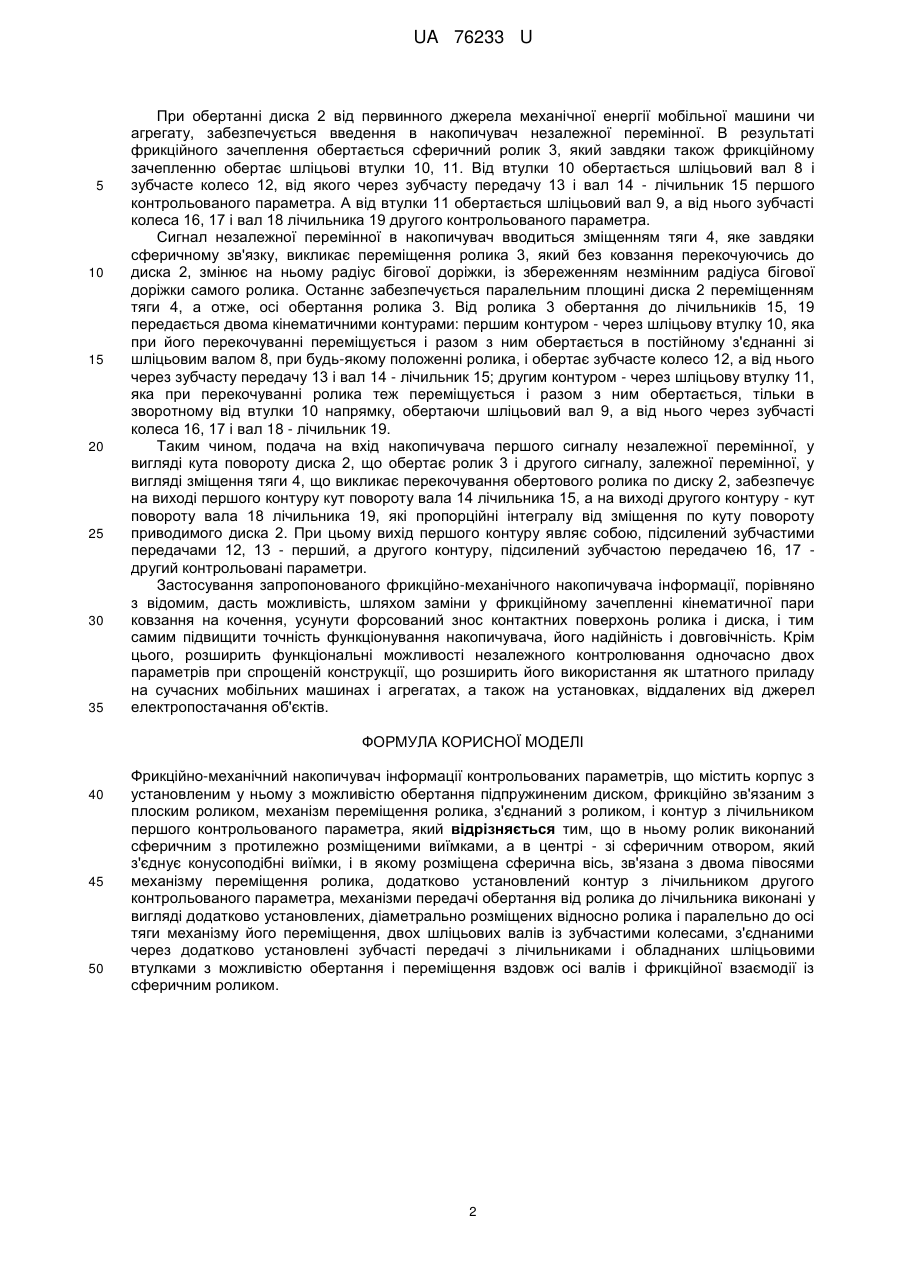

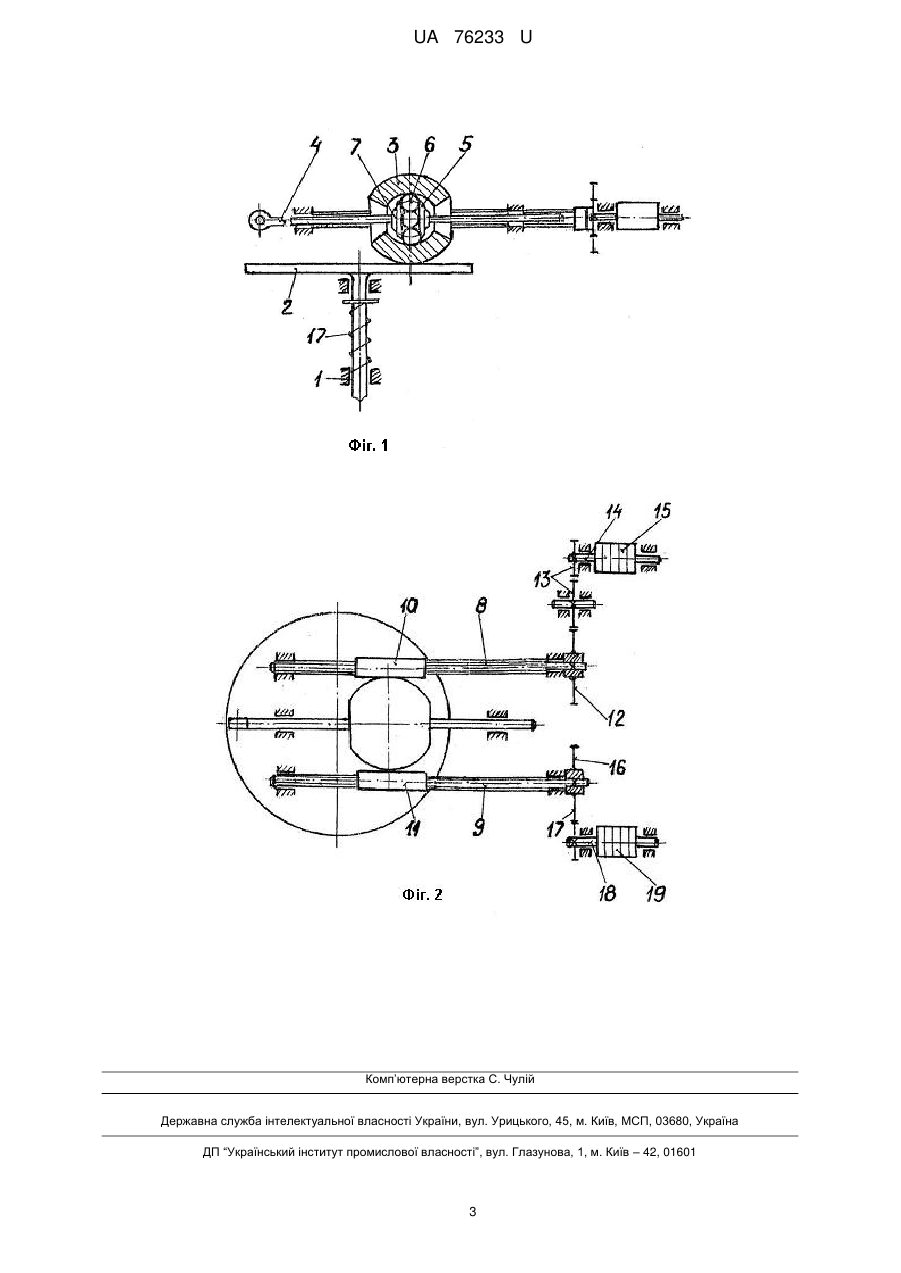

Реферат: Фрикційно-механічний накопичувач інформації контрольованих параметрів містить корпус з підпружиненим диском, фрикційно зв'язаним з роликом, механізм переміщення ролика, контури з лічильниками першого та другого контрольованих параметрів. Ролик виконаний сферичним з протилежно розміщеними виїмками, а в центрі - зі сферичним отвором, в якому розміщена сферична вісь. Механізми передачі обертання від ролика до лічильника виконані у вигляді двох шліцьових валів із зубчастими колесами, з'єднаними через зубчасті передачі з лічильниками і обладнаних шліцьовими втулками з можливістю обертання і переміщення вздовж осі валів і фрикційної взаємодії із сферичним роликом. UA 76233 U (54) ФРИКЦІЙНО-МЕХАНІЧНИЙ НАКОПИЧУВАЧ ІНФОРМАЦІЇ КОНТРОЛЬОВАНИХ ПАРАМЕТРІВ UA 76233 U UA 76233 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів безперервного накопичування інформації двох контрольованих параметрів, пропорційних сигналам незалежної перемінної і підінтегральної функції, і може бути використаний у вигляді штатного приладу мобільних машин і систем, на яких застосування складних і дорогих електричного типу накопичувачів неможливе через відсутність джерела якісної електроенергії або економічно невигідне. Відомий накопичувач інформації неелектричних сигналів містить у фрикційному зчепленні ведучий підпружинений диск і плоский з механізмом можливого переміщення ролик, вісь якого здійснює зворотно-поступальний рух, і один лічильник. При цьому кут повороту ролика (лічильника) пропорційний інтегралу від зміщення по куту повороту диска (див. Республіканський міжвідомчий тематичний збірник. «Механізація і електрифікація сільського господарства». Випуск 9. Комплектування та ефективність використання машинно-тракторного парка. Видавництво «Урожай», К.: 1968. - С. 121, рис. 1). Недоліком відомого накопичувача є низька точність функціонування, надійність і мала довговічність, обумовлені наявністю у фрикційному зачепленні ролик-диск тертя ковзання, що спричинює форсований знос їх контактних поверхонь, а також обмежені можливості, оскільки він контролює тільки один параметр. Це обмежує область його застосування у вигляді штатного приладу на різних мобільних машинах і агрегатах і створює потребу в залученні для цього додаткового накопичувача. Отже, відомий накопичувач контрольованих параметрів має низьку ефективність і обмежену область застосування. Тому в основу корисної моделі поставлено задачу підвищити ефективність накопичувача інформації і розширити область його застосування. Для розв'язання даної задачі відповідно до корисної моделі суттєвими ознаками є те, що в ньому фрикційне зачеплення диск-ролик з кінематичною парою ковзання замінено на кінематичну пару кочення. При цьому ролик виконаний сферичним з протилежно розміщеними конусними виїмками, а в центрі - зі сферичним отвором, що з'єднує конусоподібні виїмки, в якому розміщена сферична вісь, зв'язана з двома півосями механізму переміщення ролика і додатково установлений контур з лічильником другого контрольованого параметра, механізми передачі обертання від ролика до лічильників. Механізми передачі виконані у вигляді додатково установлених діаметрально розміщених до ролика і паралельно до осі механізму його переміщення, двох шліцьових валів із зубчастими колесами, з'єднаними через додатково установлені зубчасті передачі з лічильниками і обладнаних шліцьовими втулками, з можливістю обертатися і переміщатися вздовж осі валів і фрикційно взаємодіяти із сферичним роликом. Реалізація такої конструкції накопичувача дасть можливість, за рахунок заміни у фрикційному зачепленні диск-ролик кінематичної пари ковзання на кочення, усунути форсований знос їх контактних поверхонь, підвищити його точність функціонування, надійність і довговічність, з одночасним контролюванням двох параметрів. Це розширить область застосування накопичувача інформації, як штатного приладу, на мобільних машинах і агрегатах, а також установках, віддалених від джерел безперебійного електропостачання. На кресленні показано: на фіг.1 - загальний вигляд запропонованого накопичувача інформації, а на фіг.2 - вигляд накопичувача зверху. Фрикційно-механічний накопичувач інформації містить корпус 1 з підпружиненим диском 2, що знаходиться у фрикційному зачепленні із сферичним роликом 3. Ролик 3 виконаний зрізаним з двох боків з конусними, протилежно розміщеними заглибленнями (виїмками), між якими в його центрі виконаний сферичний отвір, що сполучає конусні заглиблення. В отвір і конусні заглиблення установлена тяга 4, з одною обоймою 5 для кульок 6, які фіксуються другою обоймою 7, закріпленою на тязі 4 з протилежного боку ролика. Тяга 4 переміщується в напрямних корпуса 1 таким чином, що центр сферичного ролика завжди паралельний площині обертання диска 2. Паралельно тязі 4 на упорах корпуса 1, з обмеженим вздовж осей ходом, розміщені шліцьові вали 8, 9 контурів контролювання першого і другого параметрів. На валу 8 першого контуру вільно, з можливістю обертання і переміщення вздовж осі, посаджена шліцьова втулка 10, а на валу 9 другого контуру - шліцьова втулка 11. Втулки 10, 11 знаходяться в постійному фрикційному зачепленні з роликом 3. На валу 8 жорстко закріплено зубчасте колесо 12, від якого через зубчасту передачу 13 обертається вал 14 лічильника 15 першого контрольованого параметра, а на валу 9 - зубчасте колесо 16, від якого через зубчасте колесо 17 обертається вал 18 лічильника 19 другого контрольованого параметра. Ковзання ролика 3 відносно диска 2 запобігається пружиною 20, яка постійно притискає диск до ролика. Запропонований накопичувач працює наступним чином. 1 UA 76233 U 5 10 15 20 25 30 35 При обертанні диска 2 від первинного джерела механічної енергії мобільної машини чи агрегату, забезпечується введення в накопичувач незалежної перемінної. В результаті фрикційного зачеплення обертається сферичний ролик 3, який завдяки також фрикційному зачепленню обертає шліцьові втулки 10, 11. Від втулки 10 обертається шліцьовий вал 8 і зубчасте колесо 12, від якого через зубчасту передачу 13 і вал 14 - лічильник 15 першого контрольованого параметра. А від втулки 11 обертається шліцьовий вал 9, а від нього зубчасті колеса 16, 17 і вал 18 лічильника 19 другого контрольованого параметра. Сигнал незалежної перемінної в накопичувач вводиться зміщенням тяги 4, яке завдяки сферичному зв'язку, викликає переміщення ролика 3, який без ковзання перекочуючись до диска 2, змінює на ньому радіус бігової доріжки, із збереженням незмінним радіуса бігової доріжки самого ролика. Останнє забезпечується паралельним площині диска 2 переміщенням тяги 4, а отже, осі обертання ролика 3. Від ролика 3 обертання до лічильників 15, 19 передається двома кінематичними контурами: першим контуром - через шліцьову втулку 10, яка при його перекочуванні переміщується і разом з ним обертається в постійному з'єднанні зі шліцьовим валом 8, при будь-якому положенні ролика, і обертає зубчасте колесо 12, а від нього через зубчасту передачу 13 і вал 14 - лічильник 15; другим контуром - через шліцьову втулку 11, яка при перекочуванні ролика теж переміщується і разом з ним обертається, тільки в зворотному від втулки 10 напрямку, обертаючи шліцьовий вал 9, а від нього через зубчасті колеса 16, 17 і вал 18 - лічильник 19. Таким чином, подача на вхід накопичувача першого сигналу незалежної перемінної, у вигляді кута повороту диска 2, що обертає ролик 3 і другого сигналу, залежної перемінної, у вигляді зміщення тяги 4, що викликає перекочування обертового ролика по диску 2, забезпечує на виході першого контуру кут повороту вала 14 лічильника 15, а на виході другого контуру - кут повороту вала 18 лічильника 19, які пропорційні інтегралу від зміщення по куту повороту приводимого диска 2. При цьому вихід першого контуру являє собою, підсилений зубчастими передачами 12, 13 - перший, а другого контуру, підсилений зубчастою передачею 16, 17 другий контрольовані параметри. Застосування запропонованого фрикційно-механічного накопичувача інформації, порівняно з відомим, дасть можливість, шляхом заміни у фрикційному зачепленні кінематичної пари ковзання на кочення, усунути форсований знос контактних поверхонь ролика і диска, і тим самим підвищити точність функціонування накопичувача, його надійність і довговічність. Крім цього, розширить функціональні можливості незалежного контролювання одночасно двох параметрів при спрощеній конструкції, що розширить його використання як штатного приладу на сучасних мобільних машинах і агрегатах, а також на установках, віддалених від джерел електропостачання об'єктів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Фрикційно-механічний накопичувач інформації контрольованих параметрів, що містить корпус з установленим у ньому з можливістю обертання підпружиненим диском, фрикційно зв'язаним з плоским роликом, механізм переміщення ролика, з'єднаний з роликом, і контур з лічильником першого контрольованого параметра, який відрізняється тим, що в ньому ролик виконаний сферичним з протилежно розміщеними виїмками, а в центрі - зі сферичним отвором, який з'єднує конусоподібні виїмки, і в якому розміщена сферична вісь, зв'язана з двома півосями механізму переміщення ролика, додатково установлений контур з лічильником другого контрольованого параметра, механізми передачі обертання від ролика до лічильника виконані у вигляді додатково установлених, діаметрально розміщених відносно ролика і паралельно до осі тяги механізму його переміщення, двох шліцьових валів із зубчастими колесами, з'єднаними через додатково установлені зубчасті передачі з лічильниками і обладнаних шліцьовими втулками з можливістю обертання і переміщення вздовж осі валів і фрикційної взаємодії із сферичним роликом. 2 UA 76233 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
