Склад для видалення окалини із заготовок під об’ємне штампування

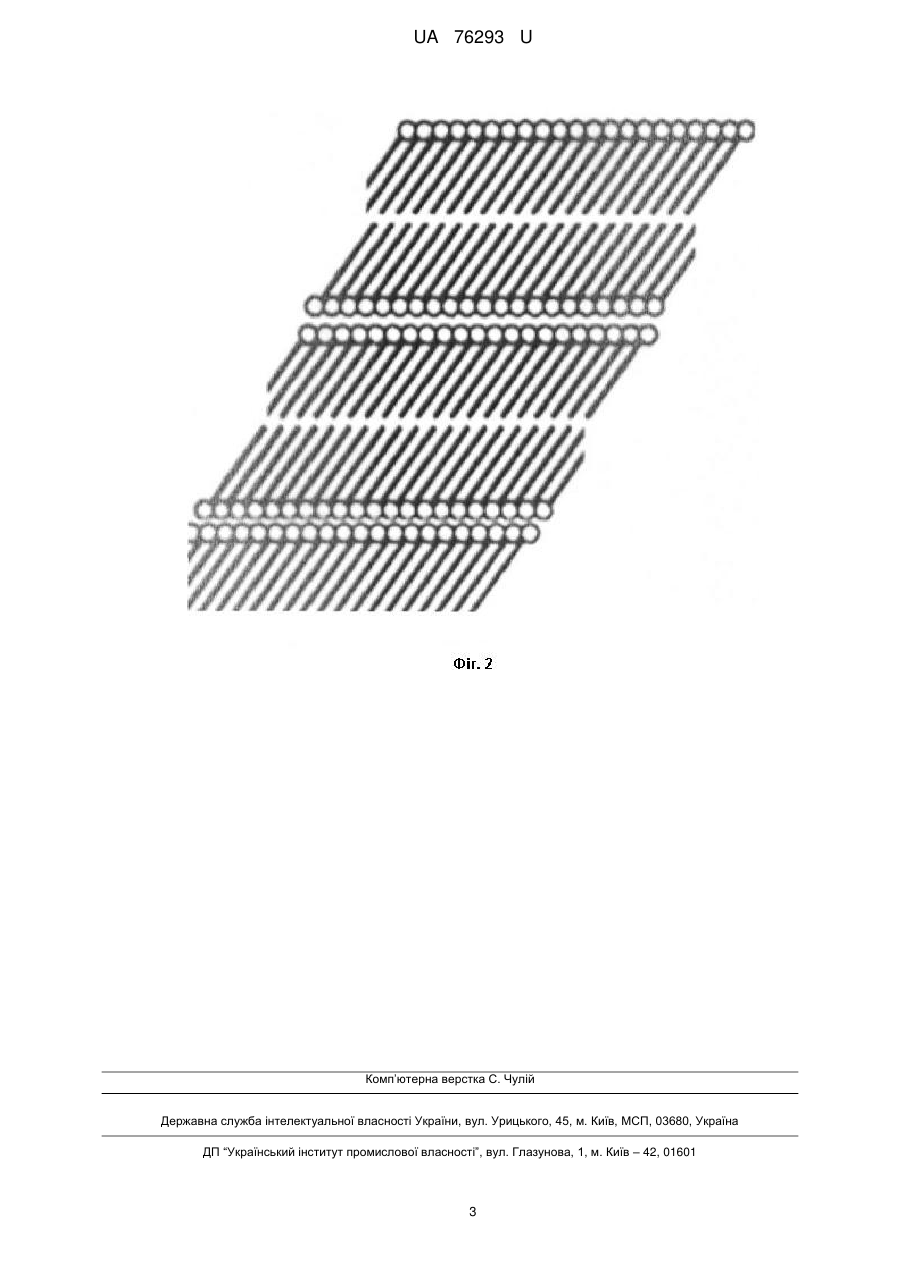

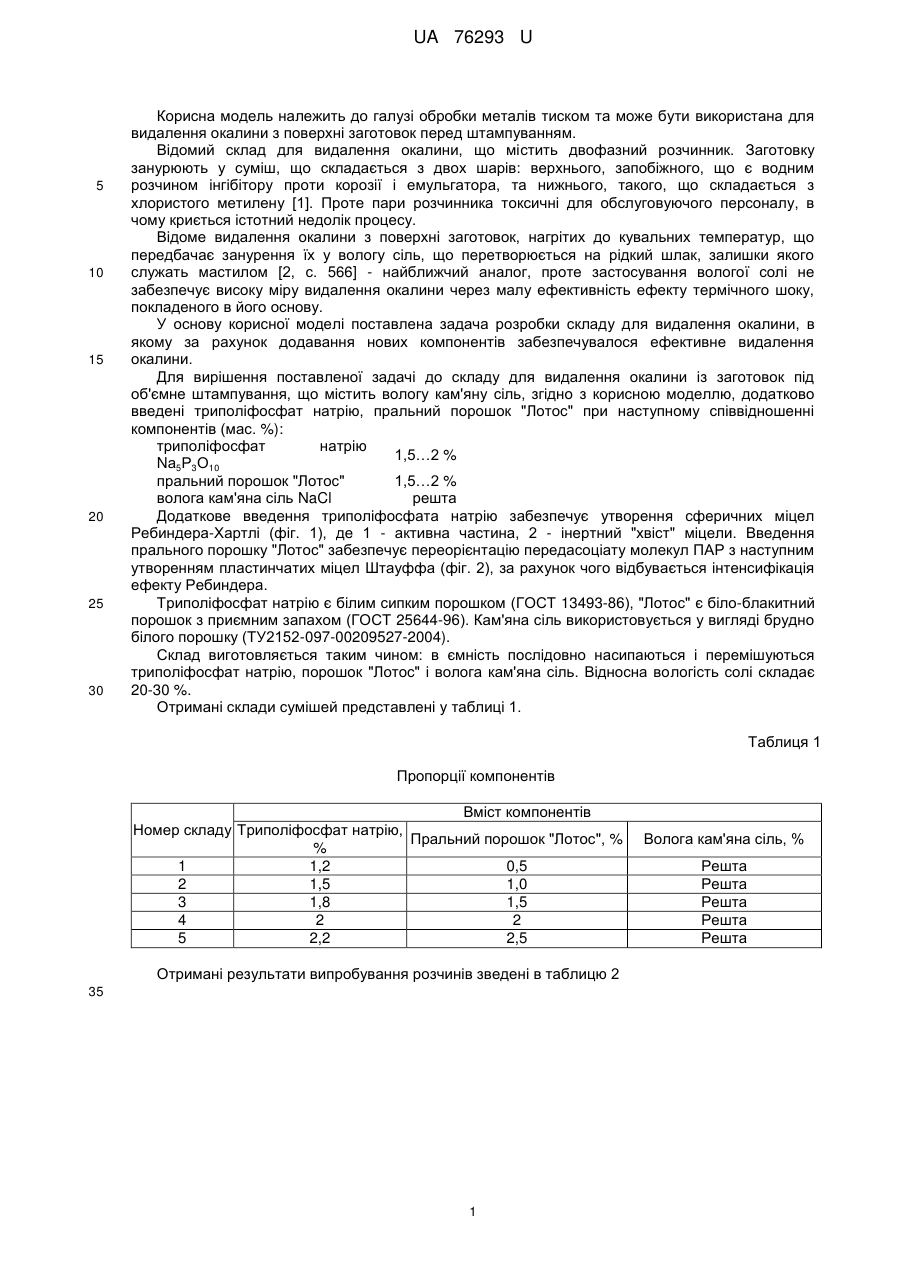

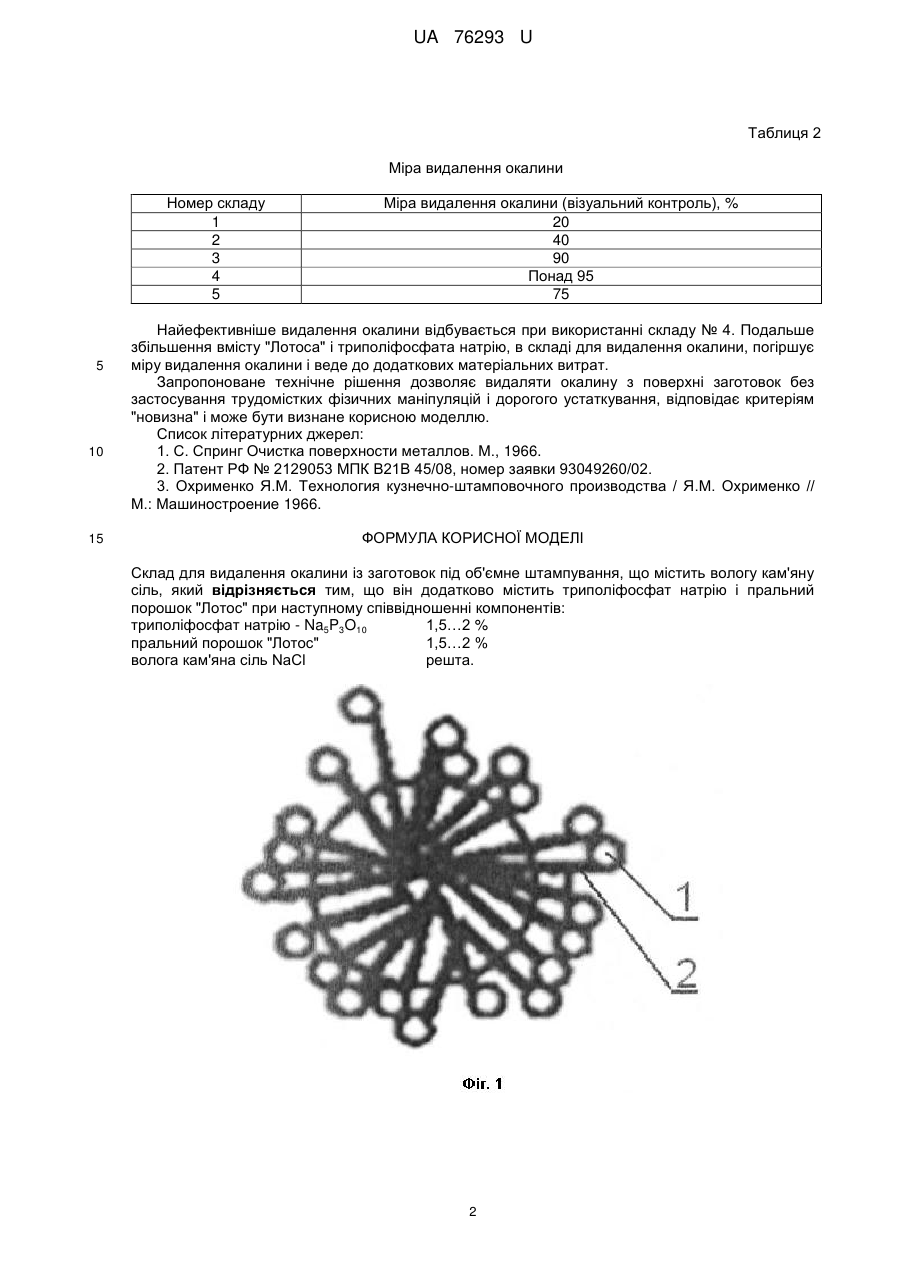

Реферат: Склад для видалення окалини із заготовок під об'ємне штампування містить вологу кам'яну сіль, триполіфосфат натрію і пральний порошок "Лотос". UA 76293 U (12) UA 76293 U UA 76293 U 5 10 15 20 25 30 Корисна модель належить до галузі обробки металів тиском та може бути використана для видалення окалини з поверхні заготовок перед штампуванням. Відомий склад для видалення окалини, що містить двофазний розчинник. Заготовку занурюють у суміш, що складається з двох шарів: верхнього, запобіжного, що є водним розчином інгібітору проти корозії і емульгатора, та нижнього, такого, що складається з хлористого метилену [1]. Проте пари розчинника токсичні для обслуговуючого персоналу, в чому криється істотний недолік процесу. Відоме видалення окалини з поверхні заготовок, нагрітих до кувальних температур, що передбачає занурення їх у вологу сіль, що перетворюється на рідкий шлак, залишки якого служать мастилом [2, с. 566] - найближчий аналог, проте застосування вологої солі не забезпечує високу міру видалення окалини через малу ефективність ефекту термічного шоку, покладеного в його основу. У основу корисної моделі поставлена задача розробки складу для видалення окалини, в якому за рахунок додавання нових компонентів забезпечувалося ефективне видалення окалини. Для вирішення поставленої задачі до складу для видалення окалини із заготовок під об'ємне штампування, що містить вологу кам'яну сіль, згідно з корисною моделлю, додатково введені триполіфосфат натрію, пральний порошок "Лотос" при наступному співвідношенні компонентів (мас. %): триполіфосфат натрію 1,5…2 % Nа5Р3О10 пральний порошок "Лотос" 1,5…2 % волога кам'яна сіль NaCl решта Додаткове введення триполіфосфата натрію забезпечує утворення сферичних міцел Ребиндера-Хартлі (фіг. 1), де 1 - активна частина, 2 - інертний "хвіст" міцели. Введення прального порошку "Лотос" забезпечує переорієнтацію передасоціату молекул ПАР з наступним утворенням пластинчатих міцел Штауффа (фіг. 2), за рахунок чого відбувається інтенсифікація ефекту Ребиндера. Триполіфосфат натрію є білим сипким порошком (ГОСТ 13493-86), "Лотос" є біло-блакитний порошок з приємним запахом (ГОСТ 25644-96). Кам'яна сіль використовується у вигляді брудно білого порошку (ТУ2152-097-00209527-2004). Склад виготовляється таким чином: в ємність послідовно насипаються і перемішуються триполіфосфат натрію, порошок "Лотос" і волога кам'яна сіль. Відносна вологість солі складає 20-30 %. Отримані склади сумішей представлені у таблиці 1. Таблиця 1 Пропорції компонентів Вміст компонентів Номер складу Триполіфосфат натрію, Пральний порошок "Лотос", % % 1 1,2 0,5 2 1,5 1,0 3 1,8 1,5 4 2 2 5 2,2 2,5 Отримані результати випробування розчинів зведені в таблицю 2 35 1 Волога кам'яна сіль, % Решта Решта Решта Решта Решта UA 76293 U Таблиця 2 Міра видалення окалини Номер складу 1 2 3 4 5 5 10 15 Міра видалення окалини (візуальний контроль), % 20 40 90 Понад 95 75 Найефективніше видалення окалини відбувається при використанні складу № 4. Подальше збільшення вмісту "Лотоса" і триполіфосфата натрію, в складі для видалення окалини, погіршує міру видалення окалини і веде до додаткових матеріальних витрат. Запропоноване технічне рішення дозволяє видаляти окалину з поверхні заготовок без застосування трудомістких фізичних маніпуляцій і дорогого устаткування, відповідає критеріям "новизна" і може бути визнане корисною моделлю. Список літературних джерел: 1. С. Спринг Очистка поверхности металлов. М., 1966. 2. Патент РФ № 2129053 МПК В21В 45/08, номер заявки 93049260/02. 3. Охрименко Я.М. Технология кузнечно-штамповочного производства / Я.М. Охрименко // М.: Машиностроение 1966. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Склад для видалення окалини із заготовок під об'ємне штампування, що містить вологу кам'яну сіль, який відрізняється тим, що він додатково містить триполіфосфат натрію і пральний порошок "Лотос" при наступному співвідношенні компонентів: триполіфосфат натрію - Na5P3O10 1,5…2 % пральний порошок "Лотос" 1,5…2 % волога кам'яна сіль NaCl решта. 2 UA 76293 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
