Обертально-поворотний стіл

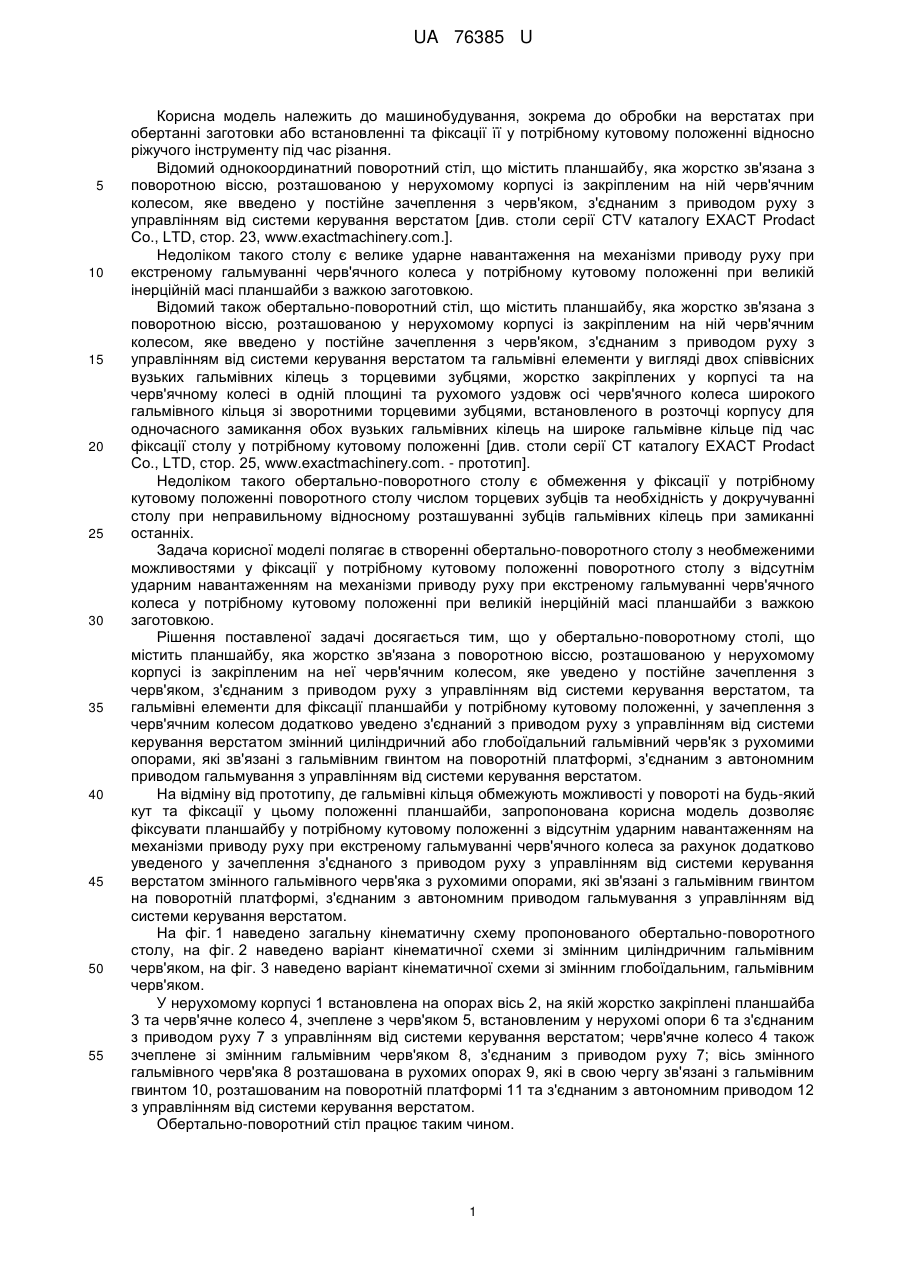

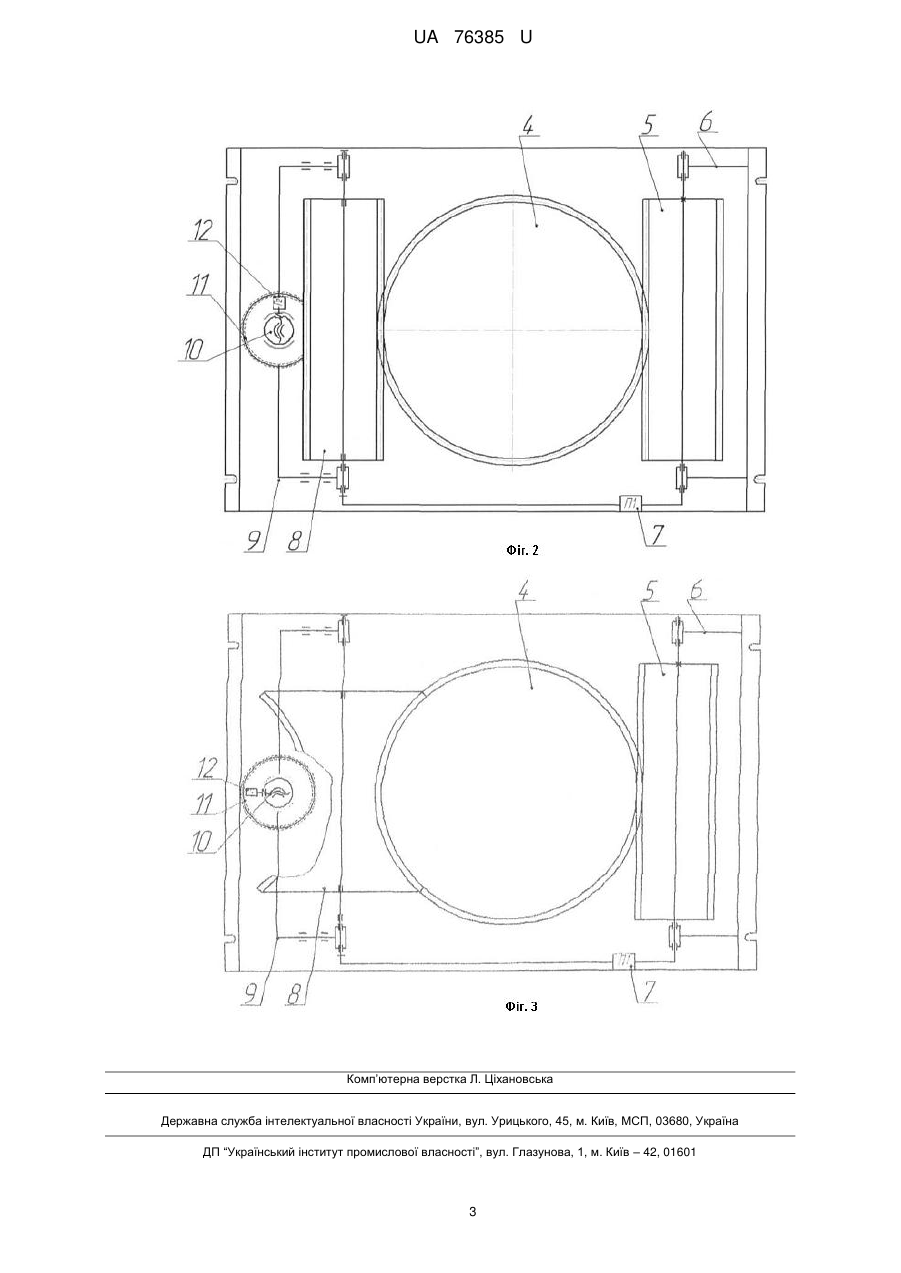

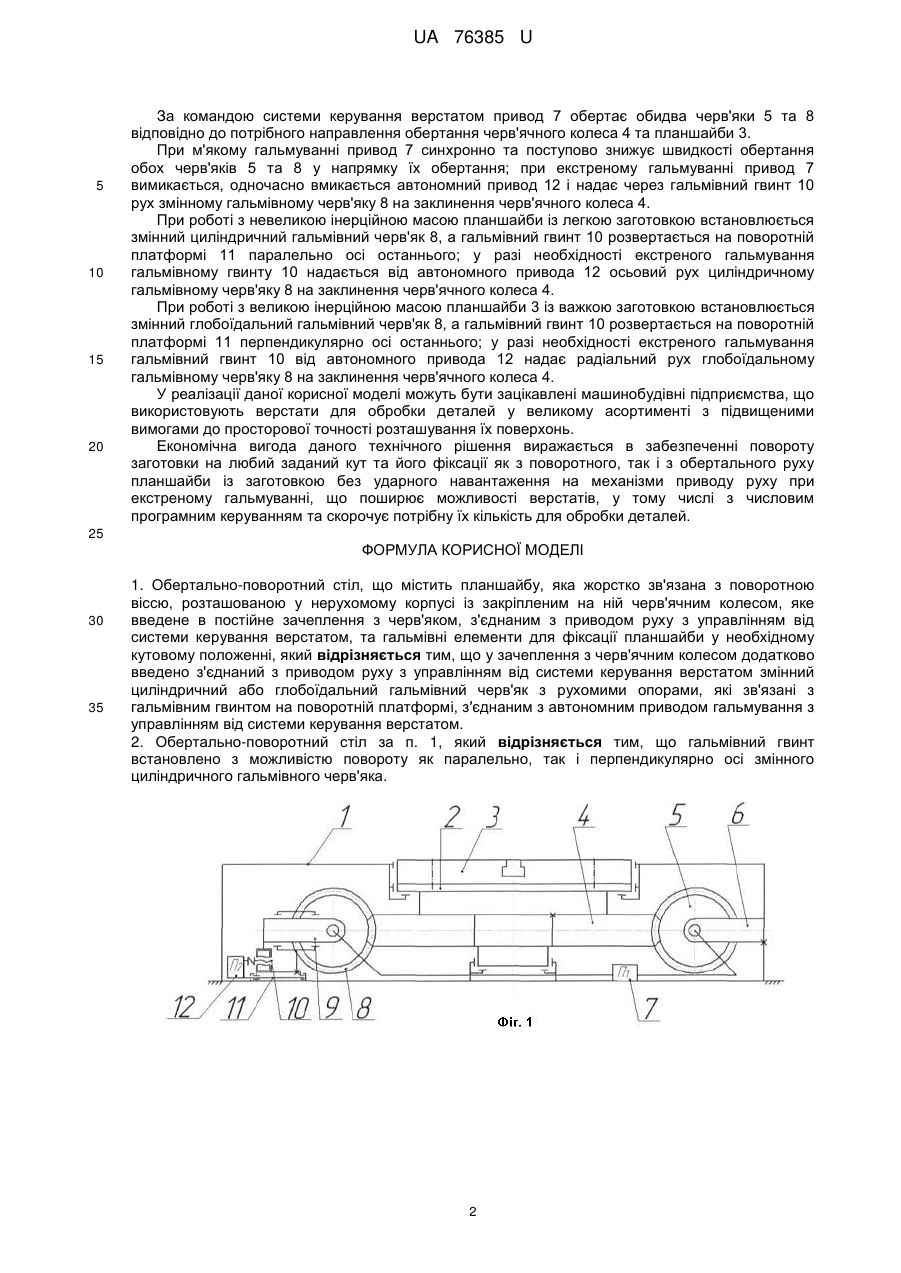

Реферат: UA 76385 U UA 76385 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема до обробки на верстатах при обертанні заготовки або встановленні та фіксації її у потрібному кутовому положенні відносно ріжучого інструменту під час різання. Відомий однокоординатний поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом [див. столи серії CTV каталогу EXACT Prodact Co., LTD, стор. 23, www.exactmachinery.com.]. Недоліком такого столу є велике ударне навантаження на механізми приводу руху при екстреному гальмуванні черв'ячного колеса у потрібному кутовому положенні при великій інерційній масі планшайби з важкою заготовкою. Відомий також обертально-поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом та гальмівні елементи у вигляді двох співвісних вузьких гальмівних кілець з торцевими зубцями, жорстко закріплених у корпусі та на черв'ячному колесі в одній площині та рухомого уздовж осі черв'ячного колеса широкого гальмівного кільця зі зворотними торцевими зубцями, встановленого в розточці корпусу для одночасного замикання обох вузьких гальмівних кілець на широке гальмівне кільце під час фіксації столу у потрібному кутовому положенні [див. столи серії СТ каталогу EXACT Prodact Co., LTD, стор. 25, www.exactmachinery.com. - прототип]. Недоліком такого обертально-поворотного столу є обмеження у фіксації у потрібному кутовому положенні поворотного столу числом торцевих зубців та необхідність у докручуванні столу при неправильному відносному розташуванні зубців гальмівних кілець при замиканні останніх. Задача корисної моделі полягає в створенні обертально-поворотного столу з необмеженими можливостями у фіксації у потрібному кутовому положенні поворотного столу з відсутнім ударним навантаженням на механізми приводу руху при екстреному гальмуванні черв'ячного колеса у потрібному кутовому положенні при великій інерційній масі планшайби з важкою заготовкою. Рішення поставленої задачі досягається тим, що у обертально-поворотному столі, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на неї черв'ячним колесом, яке уведено у постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом, та гальмівні елементи для фіксації планшайби у потрібному кутовому положенні, у зачеплення з черв'ячним колесом додатково уведено з'єднаний з приводом руху з управлінням від системи керування верстатом змінний циліндричний або глобоїдальний гальмівний черв'як з рухомими опорами, які зв'язані з гальмівним гвинтом на поворотній платформі, з'єднаним з автономним приводом гальмування з управлінням від системи керування верстатом. На відміну від прототипу, де гальмівні кільця обмежують можливості у повороті на будь-який кут та фіксації у цьому положенні планшайби, запропонована корисна модель дозволяє фіксувати планшайбу у потрібному кутовому положенні з відсутнім ударним навантаженням на механізми приводу руху при екстреному гальмуванні черв'ячного колеса за рахунок додатково уведеного у зачеплення з'єднаного з приводом руху з управлінням від системи керування верстатом змінного гальмівного черв'яка з рухомими опорами, які зв'язані з гальмівним гвинтом на поворотній платформі, з'єднаним з автономним приводом гальмування з управлінням від системи керування верстатом. На фіг. 1 наведено загальну кінематичну схему пропонованого обертально-поворотного столу, на фіг. 2 наведено варіант кінематичної схеми зі змінним циліндричним гальмівним черв'яком, на фіг. 3 наведено варіант кінематичної схеми зі змінним глобоїдальним, гальмівним черв'яком. У нерухомому корпусі 1 встановлена на опорах вісь 2, на якій жорстко закріплені планшайба 3 та черв'ячне колесо 4, зчеплене з черв'яком 5, встановленим у нерухомі опори 6 та з'єднаним з приводом руху 7 з управлінням від системи керування верстатом; черв'ячне колесо 4 також зчеплене зі змінним гальмівним черв'яком 8, з'єднаним з приводом руху 7; вісь змінного гальмівного черв'яка 8 розташована в рухомих опорах 9, які в свою чергу зв'язані з гальмівним гвинтом 10, розташованим на поворотній платформі 11 та з'єднаним з автономним приводом 12 з управлінням від системи керування верстатом. Обертально-поворотний стіл працює таким чином. 1 UA 76385 U 5 10 15 20 За командою системи керування верстатом привод 7 обертає обидва черв'яки 5 та 8 відповідно до потрібного направлення обертання черв'ячного колеса 4 та планшайби 3. При м'якому гальмуванні привод 7 синхронно та поступово знижує швидкості обертання обох черв'яків 5 та 8 у напрямку їх обертання; при екстреному гальмуванні привод 7 вимикається, одночасно вмикається автономний привод 12 і надає через гальмівний гвинт 10 рух змінному гальмівному черв'яку 8 на заклинення черв'ячного колеса 4. При роботі з невеликою інерційною масою планшайби із легкою заготовкою встановлюється змінний циліндричний гальмівний черв'як 8, а гальмівний гвинт 10 розвертається на поворотній платформі 11 паралельно осі останнього; у разі необхідності екстреного гальмування гальмівному гвинту 10 надається від автономного привода 12 осьовий рух циліндричному гальмівному черв'яку 8 на заклинення черв'ячного колеса 4. При роботі з великою інерційною масою планшайби 3 із важкою заготовкою встановлюється змінний глобоїдальний гальмівний черв'як 8, а гальмівний гвинт 10 розвертається на поворотній платформі 11 перпендикулярно осі останнього; у разі необхідності екстреного гальмування гальмівний гвинт 10 від автономного привода 12 надає радіальний рух глобоїдальному гальмівному черв'яку 8 на заклинення черв'ячного колеса 4. У реалізації даної корисної моделі можуть бути зацікавлені машинобудівні підприємства, що використовують верстати для обробки деталей у великому асортименті з підвищеними вимогами до просторової точності розташування їх поверхонь. Економічна вигода даного технічного рішення виражається в забезпеченні повороту заготовки на любий заданий кут та його фіксації як з поворотного, так і з обертального руху планшайби із заготовкою без ударного навантаження на механізми приводу руху при екстреному гальмуванні, що поширює можливості верстатів, у тому числі з числовим програмним керуванням та скорочує потрібну їх кількість для обробки деталей. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Обертально-поворотний стіл, що містить планшайбу, яка жорстко зв'язана з поворотною віссю, розташованою у нерухомому корпусі із закріпленим на ній черв'ячним колесом, яке введене в постійне зачеплення з черв'яком, з'єднаним з приводом руху з управлінням від системи керування верстатом, та гальмівні елементи для фіксації планшайби у необхідному кутовому положенні, який відрізняється тим, що у зачеплення з черв'ячним колесом додатково введено з'єднаний з приводом руху з управлінням від системи керування верстатом змінний циліндричний або глобоїдальний гальмівний черв'як з рухомими опорами, які зв'язані з гальмівним гвинтом на поворотній платформі, з′єднаним з автономним приводом гальмування з управлінням від системи керування верстатом. 2. Обертально-поворотний стіл за п. 1, який відрізняється тим, що гальмівний гвинт встановлено з можливістю повороту як паралельно, так і перпендикулярно осі змінного циліндричного гальмівного черв'яка. 2 UA 76385 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
