Молотарка зернозбирального комбайна

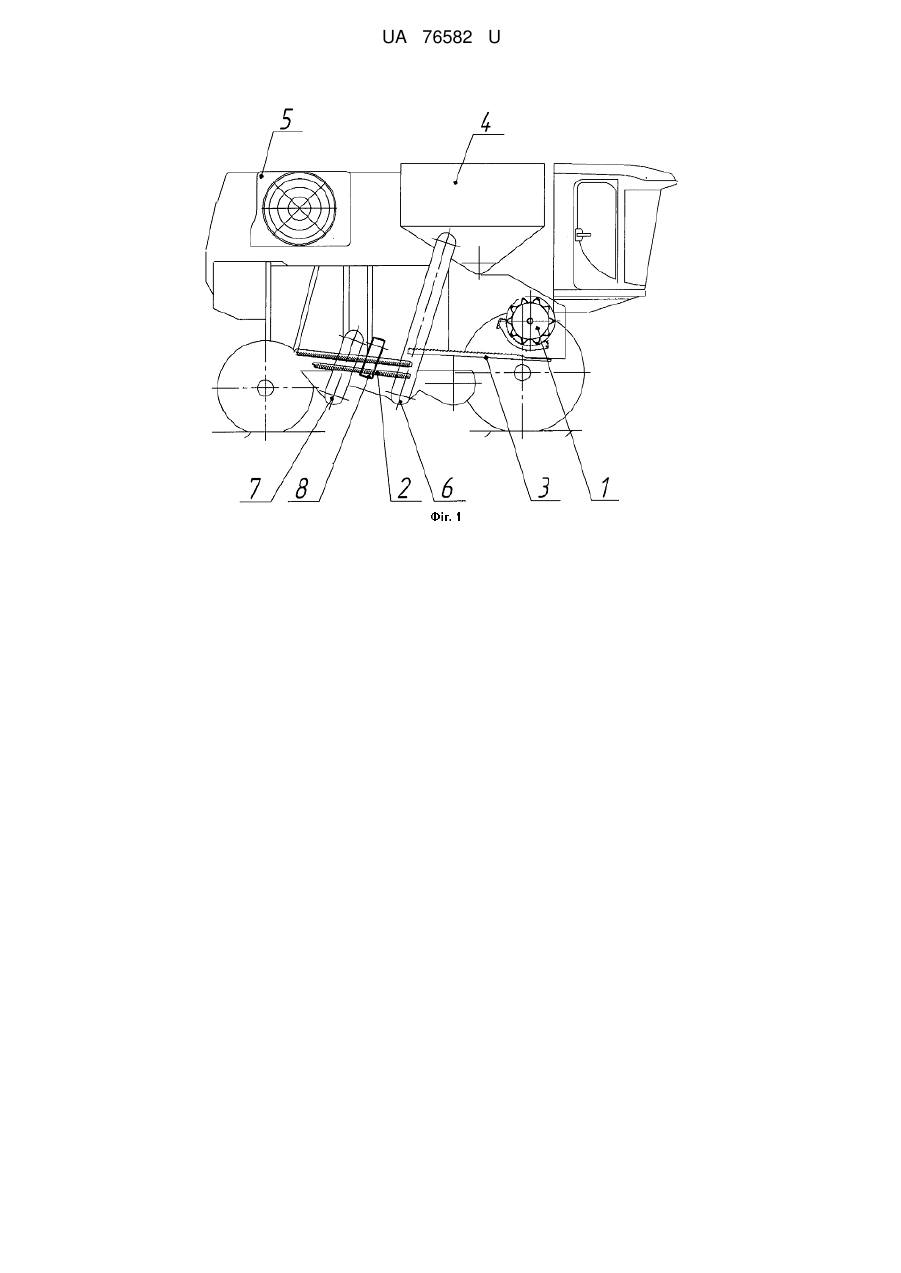

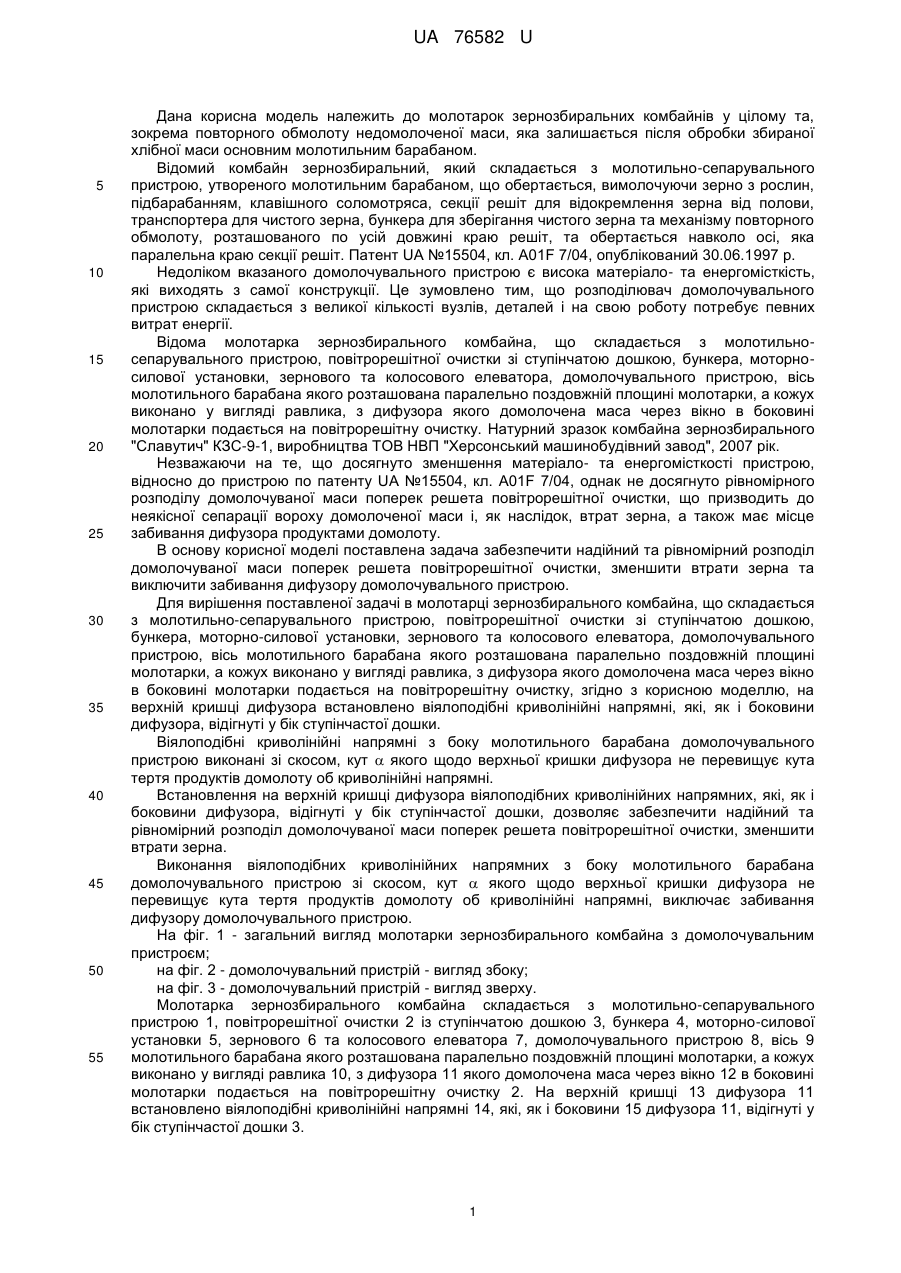

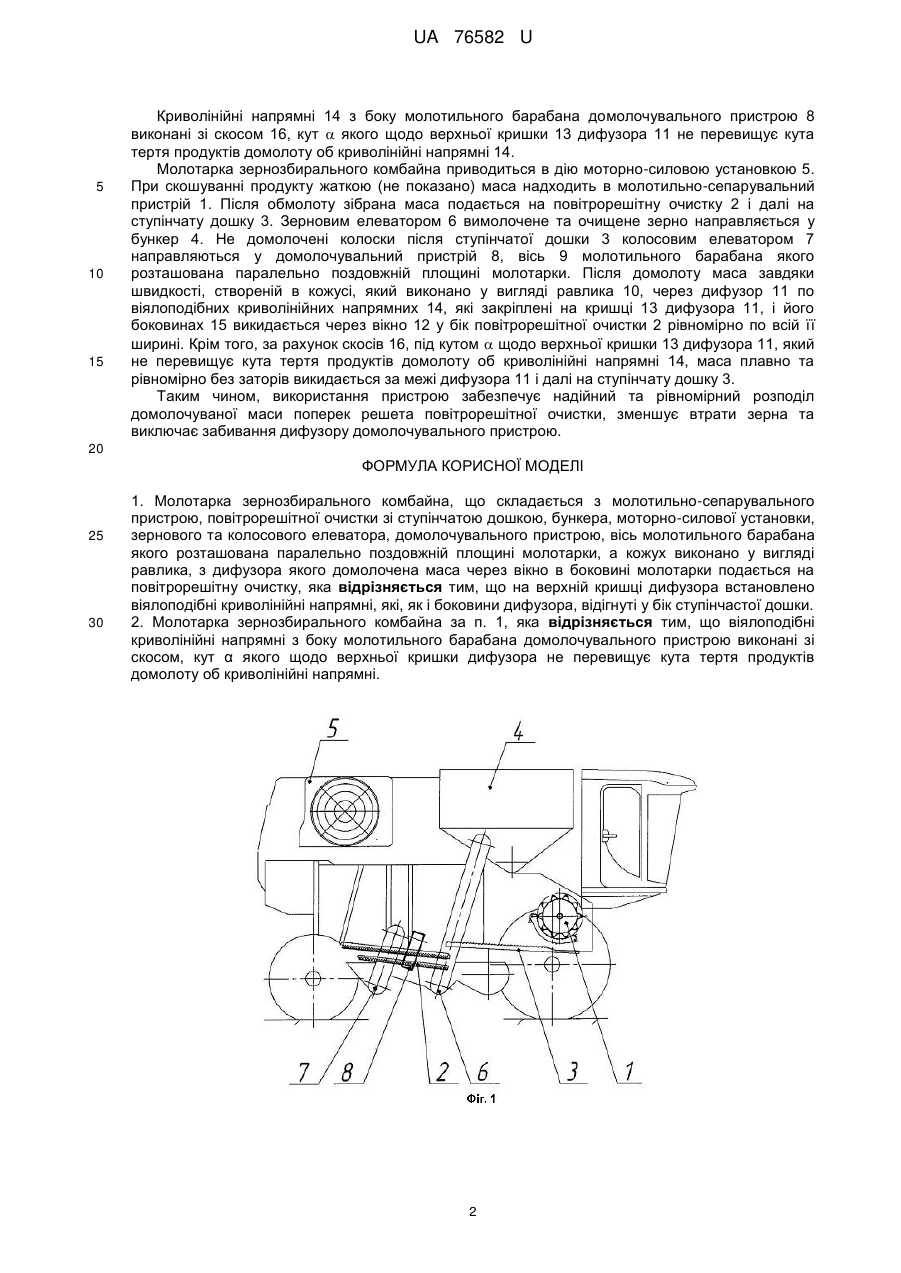

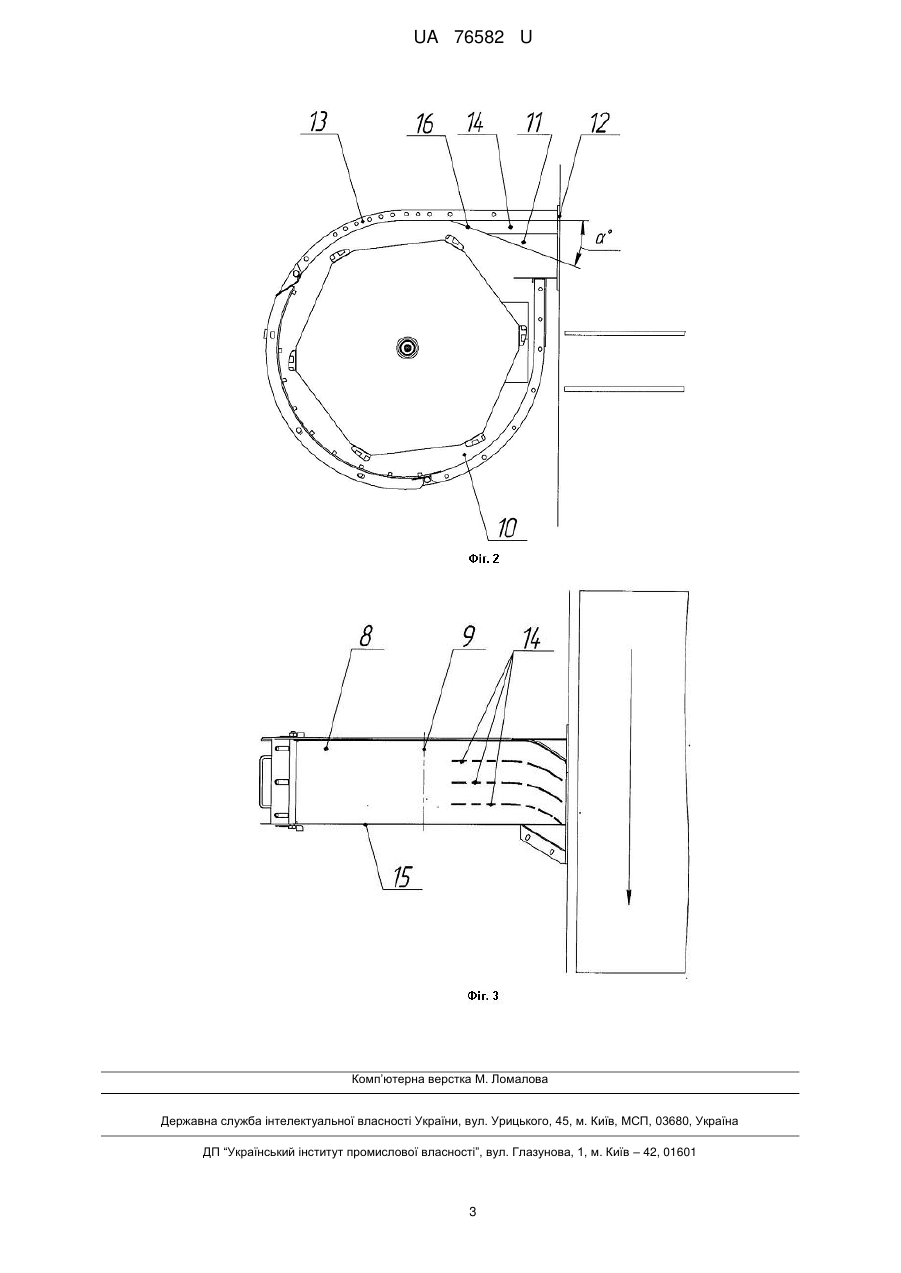

Реферат: Молотарка зернозбирального комбайна складається з молотильно-сепарувального пристрою, повітрорешітної очистки зі ступінчатою дошкою, бункера, моторно-силової установки, зернового та колосового елеватора, домолочувального пристрою, кожух якого виконано у вигляді равлика, з дифузором, на верхній кришці якого встановлено віялоподібні криволінійні напрямні. UA 76582 U (12) UA 76582 U UA 76582 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель належить до молотарок зернозбиральних комбайнів у цілому та, зокрема повторного обмолоту недомолоченої маси, яка залишається після обробки збираної хлібної маси основним молотильним барабаном. Відомий комбайн зернозбиральний, який складається з молотильно-сепарувального пристрою, утвореного молотильним барабаном, що обертається, вимолочуючи зерно з рослин, підбарабанням, клавішного соломотряса, секції решіт для відокремлення зерна від полови, транспортера для чистого зерна, бункера для зберігання чистого зерна та механізму повторного обмолоту, розташованого по усій довжині краю решіт, та обертається навколо осі, яка паралельна краю секції решіт. Патент UA №15504, кл. A01F 7/04, опублікований 30.06.1997 р. Недоліком вказаного домолочувального пристрою є висока матеріало- та енергомісткість, які виходять з самої конструкції. Це зумовлено тим, що розподілювач домолочувального пристрою складається з великої кількості вузлів, деталей і на свою роботу потребує певних витрат енергії. Відома молотарка зернозбирального комбайна, що складається з молотильносепарувального пристрою, повітрорешітної очистки зі ступінчатою дошкою, бункера, моторносилової установки, зернового та колосового елеватора, домолочувального пристрою, вісь молотильного барабана якого розташована паралельно поздовжній площині молотарки, а кожух виконано у вигляді равлика, з дифузора якого домолочена маса через вікно в боковині молотарки подається на повітрорешітну очистку. Натурний зразок комбайна зернозбирального "Славутич" КЗС-9-1, виробництва ТОВ НВП "Херсонський машинобудівний завод", 2007 рік. Незважаючи на те, що досягнуто зменшення матеріало- та енергомісткості пристрою, відносно до пристрою по патенту UA №15504, кл. A01F 7/04, однак не досягнуто рівномірного розподілу домолочуваної маси поперек решета повітрорешітної очистки, що призводить до неякісної сепарації вороху домолоченої маси і, як наслідок, втрат зерна, а також має місце забивання дифузора продуктами домолоту. В основу корисної моделі поставлена задача забезпечити надійний та рівномірний розподіл домолочуваної маси поперек решета повітрорешітної очистки, зменшити втрати зерна та виключити забивання дифузору домолочувального пристрою. Для вирішення поставленої задачі в молотарці зернозбирального комбайна, що складається з молотильно-сепарувального пристрою, повітрорешітної очистки зі ступінчатою дошкою, бункера, моторно-силової установки, зернового та колосового елеватора, домолочувального пристрою, вісь молотильного барабана якого розташована паралельно поздовжній площині молотарки, а кожух виконано у вигляді равлика, з дифузора якого домолочена маса через вікно в боковині молотарки подається на повітрорешітну очистку, згідно з корисною моделлю, на верхній кришці дифузора встановлено віялоподібні криволінійні напрямні, які, як і боковини дифузора, відігнуті у бік ступінчастої дошки. Віялоподібні криволінійні напрямні з боку молотильного барабана домолочувального пристрою виконані зі скосом, кут  якого щодо верхньої кришки дифузора не перевищує кута тертя продуктів домолоту об криволінійні напрямні. Встановлення на верхній кришці дифузора віялоподібних криволінійних напрямних, які, як і боковини дифузора, відігнуті у бік ступінчастої дошки, дозволяє забезпечити надійний та рівномірний розподіл домолочуваної маси поперек решета повітрорешітної очистки, зменшити втрати зерна. Виконання віялоподібних криволінійних напрямних з боку молотильного барабана домолочувального пристрою зі скосом, кут  якого щодо верхньої кришки дифузора не перевищує кута тертя продуктів домолоту об криволінійні напрямні, виключає забивання дифузору домолочувального пристрою. На фіг. 1 - загальний вигляд молотарки зернозбирального комбайна з домолочувальним пристроєм; на фіг. 2 - домолочувальний пристрій - вигляд збоку; на фіг. 3 - домолочувальний пристрій - вигляд зверху. Молотарка зернозбирального комбайна складається з молотильно-сепарувального пристрою 1, повітрорешітної очистки 2 із ступінчатою дошкою 3, бункера 4, моторно-силової установки 5, зернового 6 та колосового елеватора 7, домолочувального пристрою 8, вісь 9 молотильного барабана якого розташована паралельно поздовжній площині молотарки, а кожух виконано у вигляді равлика 10, з дифузора 11 якого домолочена маса через вікно 12 в боковині молотарки подається на повітрорешітну очистку 2. На верхній кришці 13 дифузора 11 встановлено віялоподібні криволінійні напрямні 14, які, як і боковини 15 дифузора 11, відігнуті у бік ступінчастої дошки 3. 1 UA 76582 U 5 10 15 Криволінійні напрямні 14 з боку молотильного барабана домолочувального пристрою 8 виконані зі скосом 16, кут  якого щодо верхньої кришки 13 дифузора 11 не перевищує кута тертя продуктів домолоту об криволінійні напрямні 14. Молотарка зернозбирального комбайна приводиться в дію моторно-силовою установкою 5. При скошуванні продукту жаткою (не показано) маса надходить в молотильно-сепарувальний пристрій 1. Після обмолоту зібрана маса подається на повітрорешітну очистку 2 і далі на ступінчату дошку 3. Зерновим елеватором 6 вимолочене та очищене зерно направляється у бункер 4. Не домолочені колоски після ступінчатої дошки 3 колосовим елеватором 7 направляються у домолочувальний пристрій 8, вісь 9 молотильного барабана якого розташована паралельно поздовжній площині молотарки. Після домолоту маса завдяки швидкості, створеній в кожусі, який виконано у вигляді равлика 10, через дифузор 11 по віялоподібних криволінійних напрямних 14, які закріплені на кришці 13 дифузора 11, і його боковинах 15 викидається через вікно 12 у бік повітрорешітної очистки 2 рівномірно по всій її ширині. Крім того, за рахунок скосів 16, під кутом  щодо верхньої кришки 13 дифузора 11, який не перевищує кута тертя продуктів домолоту об криволінійні напрямні 14, маса плавно та рівномірно без заторів викидається за межі дифузора 11 і далі на ступінчату дошку 3. Таким чином, використання пристрою забезпечує надійний та рівномірний розподіл домолочуваної маси поперек решета повітрорешітної очистки, зменшує втрати зерна та виключає забивання дифузору домолочувального пристрою. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Молотарка зернозбирального комбайна, що складається з молотильно-сепарувального пристрою, повітрорешітної очистки зі ступінчатою дошкою, бункера, моторно-силової установки, зернового та колосового елеватора, домолочувального пристрою, вісь молотильного барабана якого розташована паралельно поздовжній площині молотарки, а кожух виконано у вигляді равлика, з дифузора якого домолочена маса через вікно в боковині молотарки подається на повітрорешітну очистку, яка відрізняється тим, що на верхній кришці дифузора встановлено віялоподібні криволінійні напрямні, які, як і боковини дифузора, відігнуті у бік ступінчастої дошки. 2. Молотарка зернозбирального комбайна за п. 1, яка відрізняється тим, що віялоподібні криволінійні напрямні з боку молотильного барабана домолочувального пристрою виконані зі скосом, кут α якого щодо верхньої кришки дифузора не перевищує кута тертя продуктів домолоту об криволінійні напрямні. 2 UA 76582 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
