Шихта для кам’яного литва

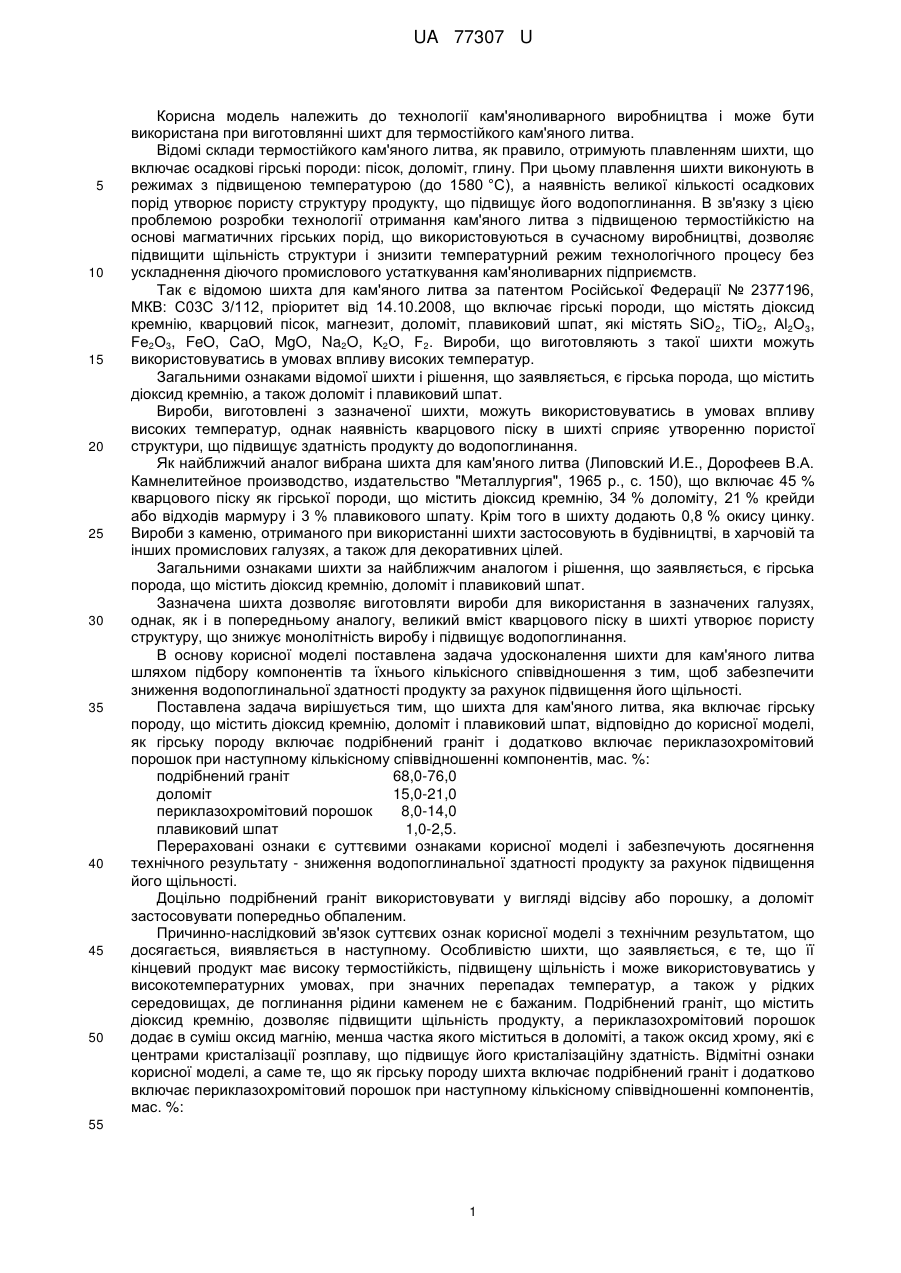

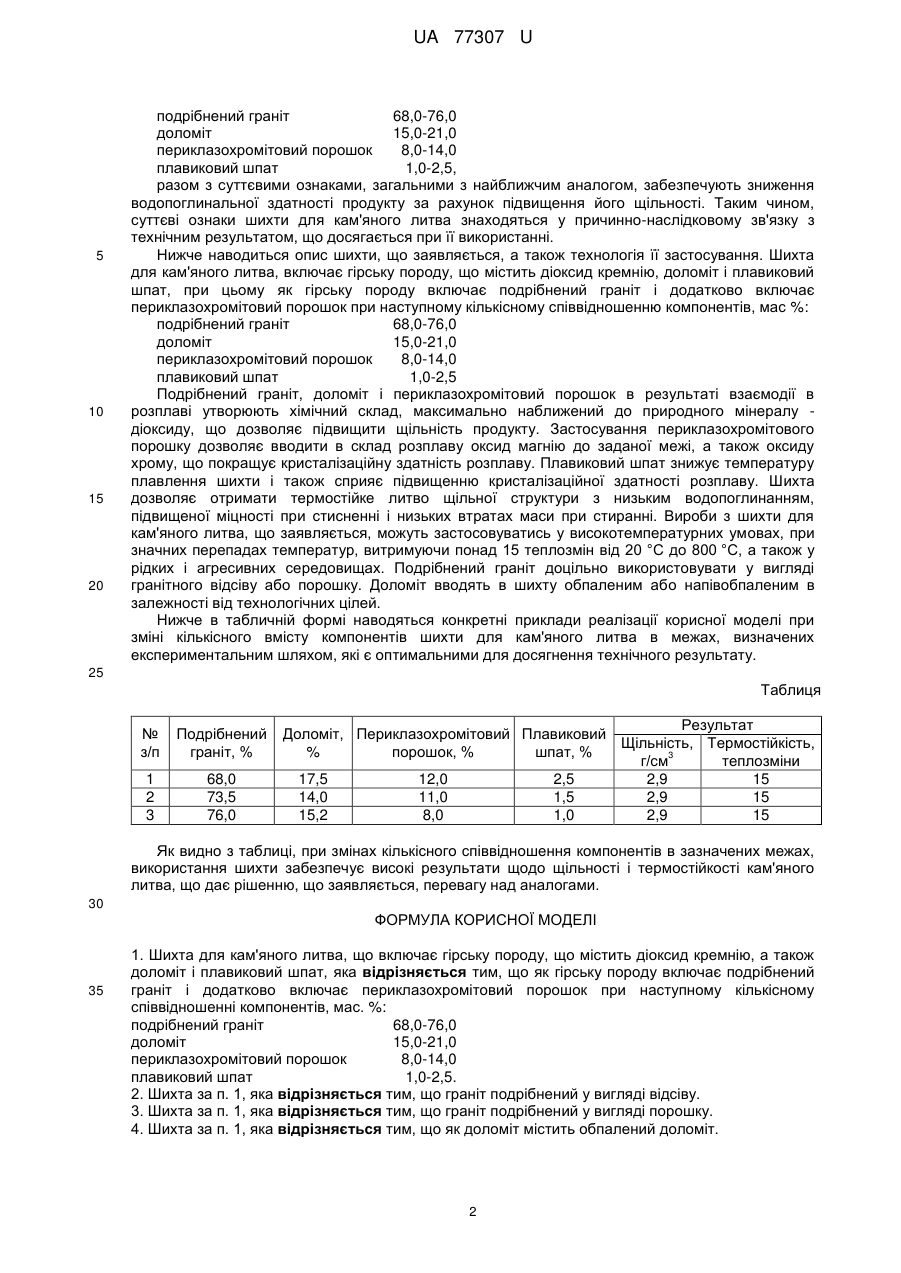

Реферат: Шихта для кам'яного литва включає гірську породу, що містить діоксид кремнію, доломіт і плавиковий шпат. Як гірську породу включає подрібнений граніт і додатково включає периклазохромітовий порошок. UA 77307 U (54) ШИХТА ДЛЯ КАМ'ЯНОГО ЛИТВА UA 77307 U UA 77307 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технології кам'яноливарного виробництва і може бути використана при виготовлянні шихт для термостійкого кам'яного литва. Відомі склади термостійкого кам'яного литва, як правило, отримують плавленням шихти, що включає осадкові гірські породи: пісок, доломіт, глину. При цьому плавлення шихти виконують в режимах з підвищеною температурою (до 1580 °C), а наявність великої кількості осадкових порід утворює пористу структуру продукту, що підвищує його водопоглинання. В зв'язку з цією проблемою розробки технології отримання кам'яного литва з підвищеною термостійкістю на основі магматичних гірських порід, що використовуються в сучасному виробництві, дозволяє підвищити щільність структури і знизити температурний режим технологічного процесу без ускладнення діючого промислового устаткування кам'яноливарних підприємств. Так є відомою шихта для кам'яного литва за патентом Російської Федерації № 2377196, МКВ: С03С 3/112, пріоритет від 14.10.2008, що включає гірські породи, що містять діоксид кремнію, кварцовий пісок, магнезит, доломіт, плавиковий шпат, які містять SiO 2, TiO2, Аl2О3, Fе2О3, FeO, CaO, MgO, Na2O, K2О, F2. Вироби, що виготовляють з такої шихти можуть використовуватись в умовах впливу високих температур. Загальними ознаками відомої шихти і рішення, що заявляється, є гірська порода, що містить діоксид кремнію, а також доломіт і плавиковий шпат. Вироби, виготовлені з зазначеної шихти, можуть використовуватись в умовах впливу високих температур, однак наявність кварцового піску в шихті сприяє утворенню пористої структури, що підвищує здатність продукту до водопоглинання. Як найближчий аналог вибрана шихта для кам'яного литва (Липовский И.Е., Дорофеев В.А. Камнелитейное производство, издательство "Металлургия", 1965 р., с. 150), що включає 45 % кварцового піску як гірської породи, що містить діоксид кремнію, 34 % доломіту, 21 % крейди або відходів мармуру і 3 % плавикового шпату. Крім того в шихту додають 0,8 % окису цинку. Вироби з каменю, отриманого при використанні шихти застосовують в будівництві, в харчовій та інших промислових галузях, а також для декоративних цілей. Загальними ознаками шихти за найближчим аналогом і рішення, що заявляється, є гірська порода, що містить діоксид кремнію, доломіт і плавиковий шпат. Зазначена шихта дозволяє виготовляти вироби для використання в зазначених галузях, однак, як і в попередньому аналогу, великий вміст кварцового піску в шихті утворює пористу структуру, що знижує монолітність виробу і підвищує водопоглинання. В основу корисної моделі поставлена задача удосконалення шихти для кам'яного литва шляхом підбору компонентів та їхнього кількісного співвідношення з тим, щоб забезпечити зниження водопоглинальної здатності продукту за рахунок підвищення його щільності. Поставлена задача вирішується тим, що шихта для кам'яного литва, яка включає гірську породу, що містить діоксид кремнію, доломіт і плавиковий шпат, відповідно до корисної моделі, як гірську породу включає подрібнений граніт і додатково включає периклазохромітовий порошок при наступному кількісному співвідношенні компонентів, мас. %: подрібнений граніт 68,0-76,0 доломіт 15,0-21,0 периклазохромітовий порошок 8,0-14,0 плавиковий шпат 1,0-2,5. Перераховані ознаки є суттєвими ознаками корисної моделі і забезпечують досягнення технічного результату - зниження водопоглинальної здатності продукту за рахунок підвищення його щільності. Доцільно подрібнений граніт використовувати у вигляді відсіву або порошку, а доломіт застосовувати попередньо обпаленим. Причинно-наслідковий зв'язок суттєвих ознак корисної моделі з технічним результатом, що досягається, виявляється в наступному. Особливістю шихти, що заявляється, є те, що її кінцевий продукт має високу термостійкість, підвищену щільність і може використовуватись у високотемпературних умовах, при значних перепадах температур, а також у рідких середовищах, де поглинання рідини каменем не є бажаним. Подрібнений граніт, що містить діоксид кремнію, дозволяє підвищити щільність продукту, а периклазохромітовий порошок додає в суміш оксид магнію, менша частка якого міститься в доломіті, а також оксид хрому, які є центрами кристалізації розплаву, що підвищує його кристалізаційну здатність. Відмітні ознаки корисної моделі, а саме те, що як гірську породу шихта включає подрібнений граніт і додатково включає периклазохромітовий порошок при наступному кількісному співвідношенні компонентів, мас. %: 55 1 UA 77307 U 5 10 15 20 подрібнений граніт 68,0-76,0 доломіт 15,0-21,0 периклазохромітовий порошок 8,0-14,0 плавиковий шпат 1,0-2,5, разом з суттєвими ознаками, загальними з найближчим аналогом, забезпечують зниження водопоглинальної здатності продукту за рахунок підвищення його щільності. Таким чином, суттєві ознаки шихти для кам'яного литва знаходяться у причинно-наслідковому зв'язку з технічним результатом, що досягається при її використанні. Нижче наводиться опис шихти, що заявляється, а також технологія її застосування. Шихта для кам'яного литва, включає гірську породу, що містить діоксид кремнію, доломіт і плавиковий шпат, при цьому як гірську породу включає подрібнений граніт і додатково включає периклазохромітовий порошок при наступному кількісному співвідношенню компонентів, мас %: подрібнений граніт 68,0-76,0 доломіт 15,0-21,0 периклазохромітовий порошок 8,0-14,0 плавиковий шпат 1,0-2,5 Подрібнений граніт, доломіт і периклазохромітовий порошок в результаті взаємодії в розплаві утворюють хімічний склад, максимально наближений до природного мінералу діоксиду, що дозволяє підвищити щільність продукту. Застосування периклазохромітового порошку дозволяє вводити в склад розплаву оксид магнію до заданої межі, а також оксиду хрому, що покращує кристалізаційну здатність розплаву. Плавиковий шпат знижує температуру плавлення шихти і також сприяє підвищенню кристалізаційної здатності розплаву. Шихта дозволяє отримати термостійке литво щільної структури з низьким водопоглинанням, підвищеної міцності при стисненні і низьких втратах маси при стиранні. Вироби з шихти для кам'яного литва, що заявляється, можуть застосовуватись у високотемпературних умовах, при значних перепадах температур, витримуючи понад 15 теплозмін від 20 °C до 800 °C, а також у рідких і агресивних середовищах. Подрібнений граніт доцільно використовувати у вигляді гранітного відсіву або порошку. Доломіт вводять в шихту обпаленим або напівобпаленим в залежності від технологічних цілей. Нижче в табличній формі наводяться конкретні приклади реалізації корисної моделі при зміні кількісного вмісту компонентів шихти для кам'яного литва в межах, визначених експериментальним шляхом, які є оптимальними для досягнення технічного результату. 25 Таблиця № з/п Подрібнений граніт, % 1 2 3 68,0 73,5 76,0 Результат Доломіт, Периклазохромітовий Плавиковий Щільність, Термостійкість, % порошок, % шпат, % 3 г/см теплозміни 17,5 12,0 2,5 2,9 15 14,0 11,0 1,5 2,9 15 15,2 8,0 1,0 2,9 15 Як видно з таблиці, при змінах кількісного співвідношення компонентів в зазначених межах, використання шихти забезпечує високі результати щодо щільності і термостійкості кам'яного литва, що дає рішенню, що заявляється, перевагу над аналогами. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Шихта для кам'яного литва, що включає гірську породу, що містить діоксид кремнію, а також доломіт і плавиковий шпат, яка відрізняється тим, що як гірську породу включає подрібнений граніт і додатково включає периклазохромітовий порошок при наступному кількісному співвідношенні компонентів, мас. %: подрібнений граніт 68,0-76,0 доломіт 15,0-21,0 периклазохромітовий порошок 8,0-14,0 плавиковий шпат 1,0-2,5. 2. Шихта за п. 1, яка відрізняється тим, що граніт подрібнений у вигляді відсіву. 3. Шихта за п. 1, яка відрізняється тим, що граніт подрібнений у вигляді порошку. 4. Шихта за п. 1, яка відрізняється тим, що як доломіт містить обпалений доломіт. 2 UA 77307 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
