Унітарний бойовий патрон малого калібру

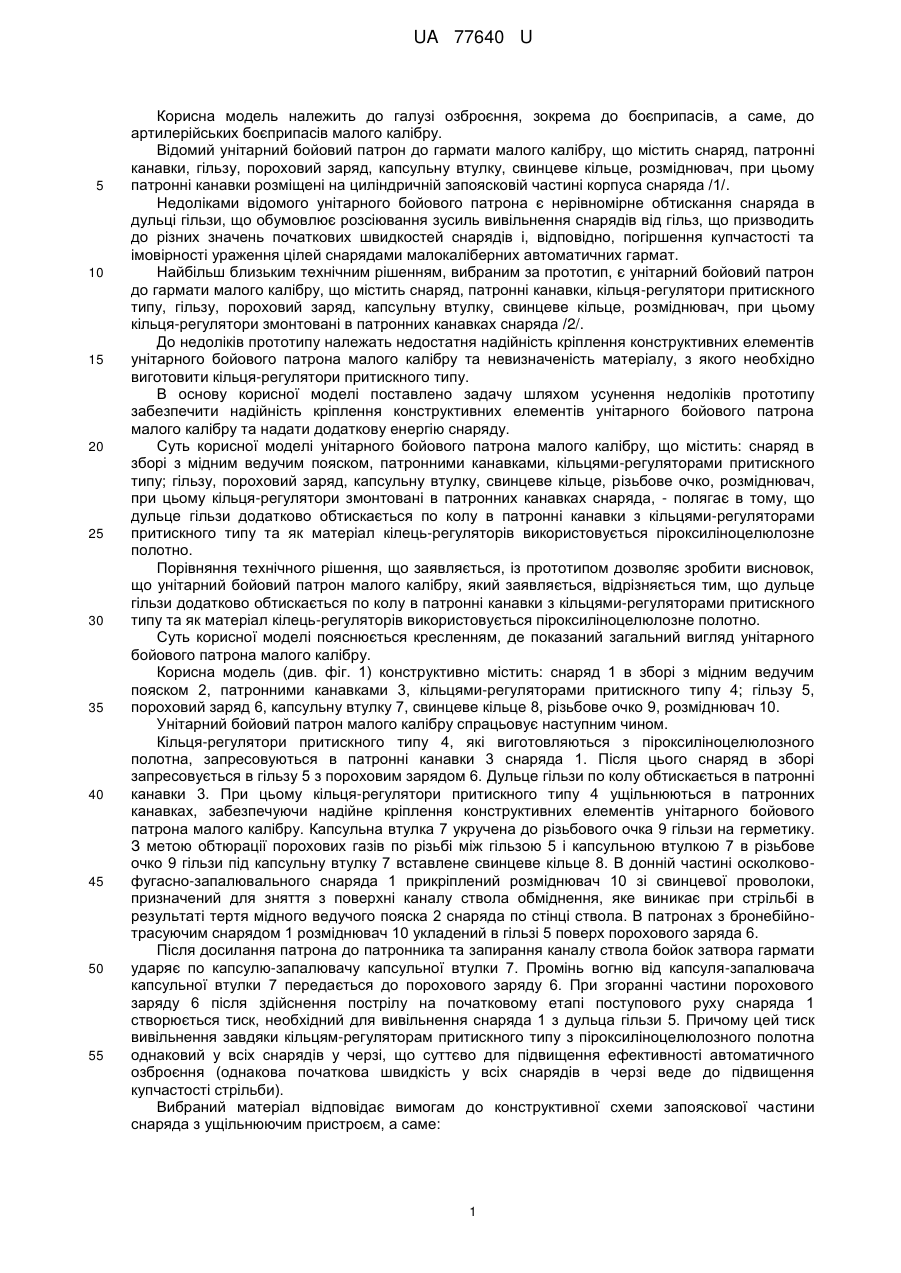

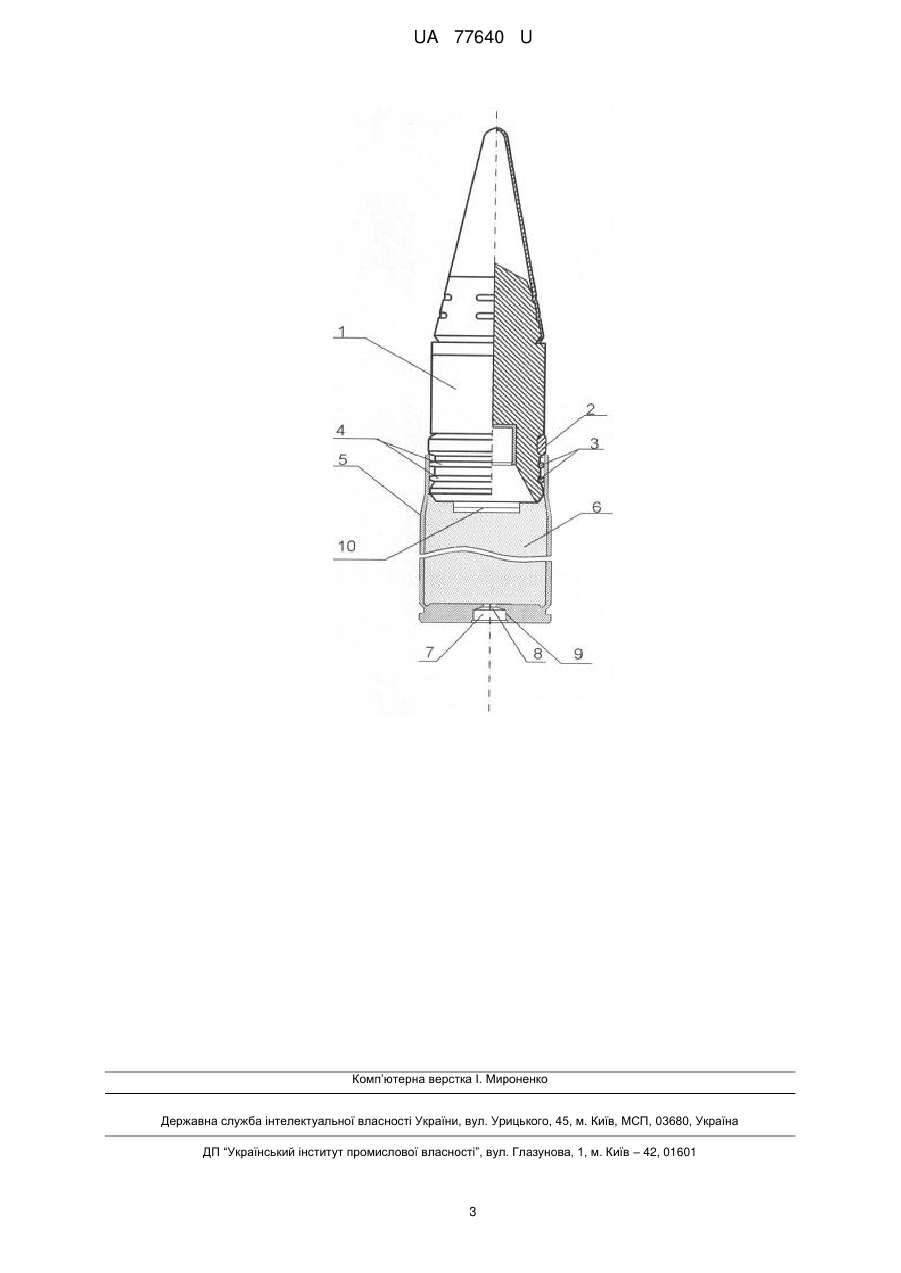

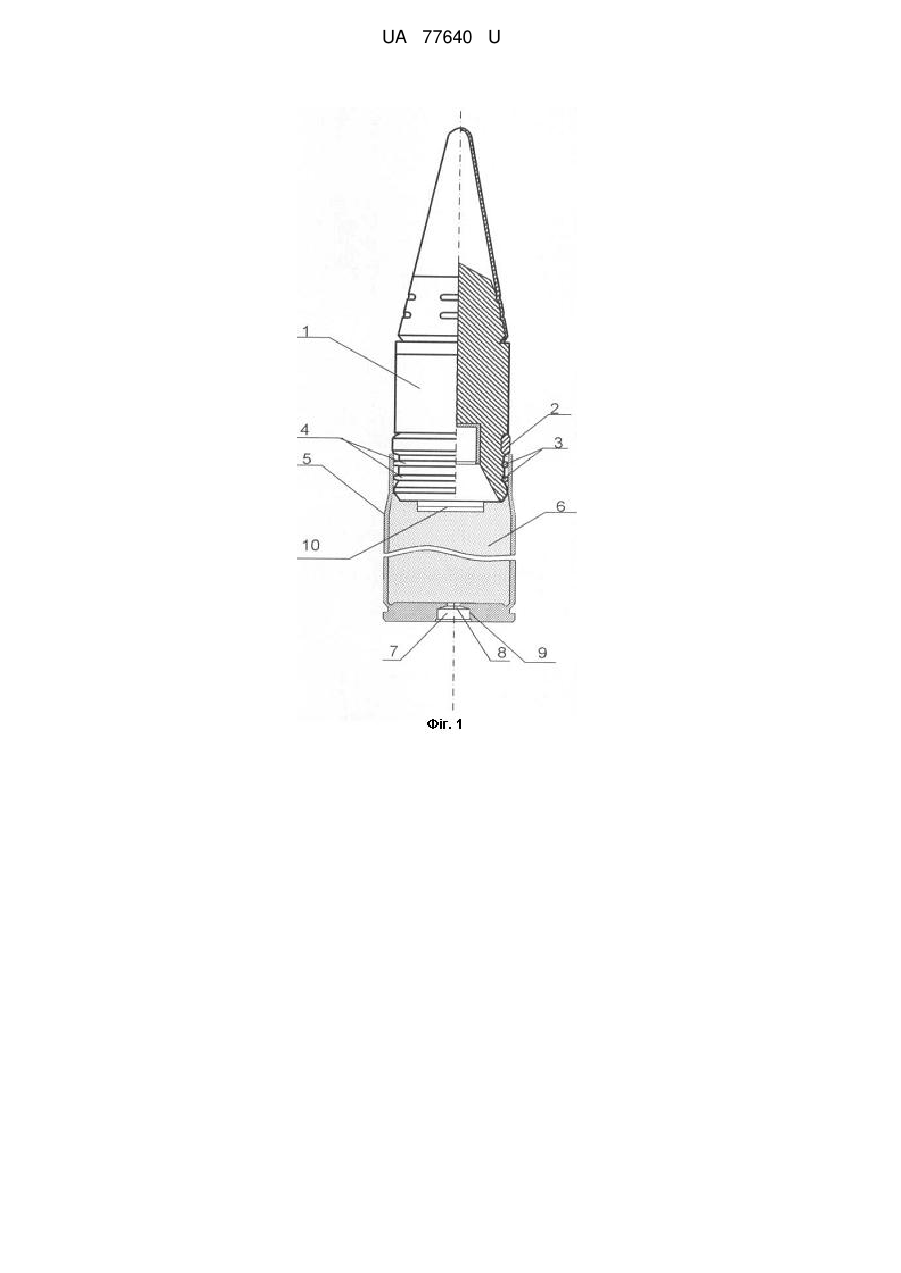

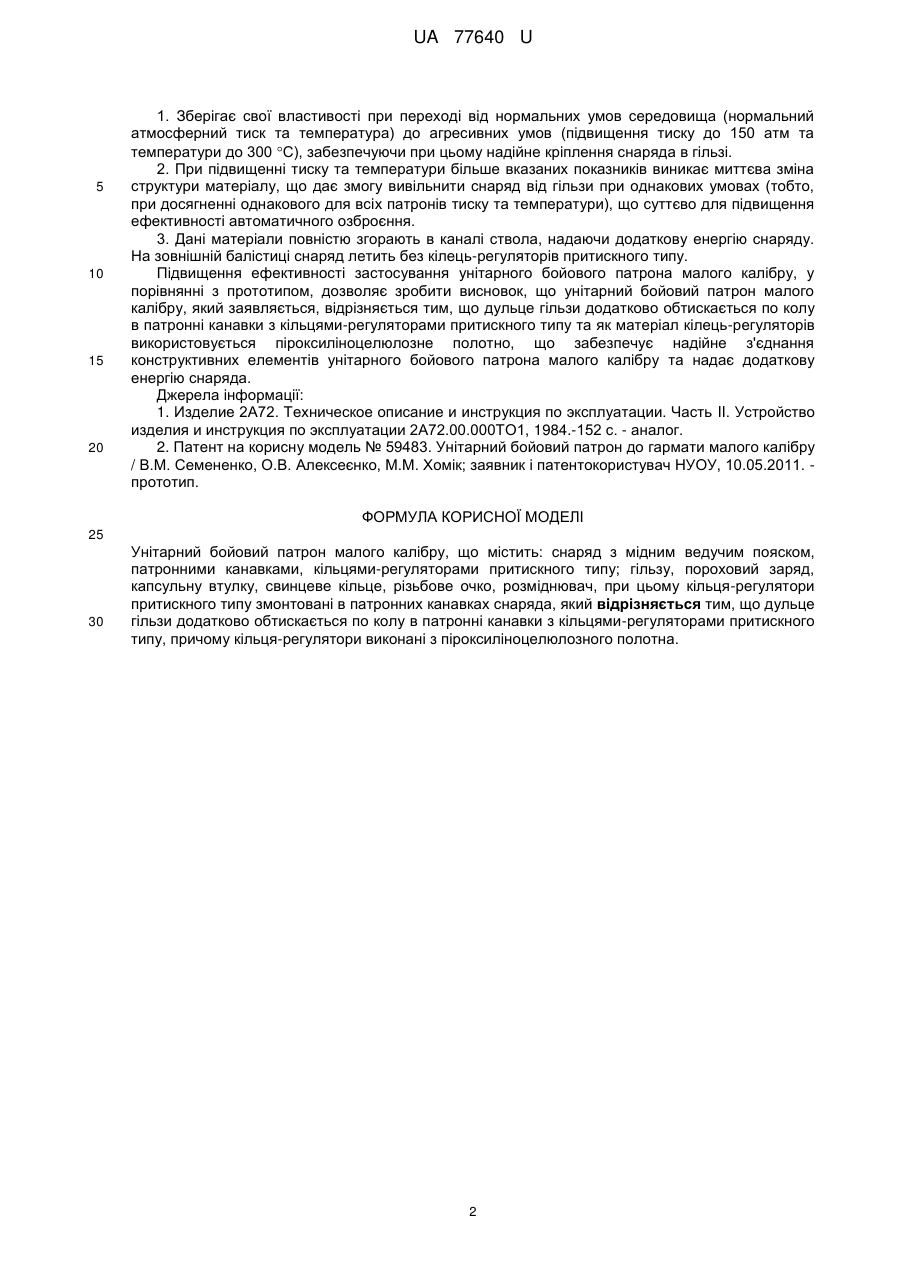

Реферат: Унітарний бойовий патрон малого калібру містить: снаряд з мідним ведучим пояском, патронними канавками, кільцями-регуляторами притискного типу; гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, різьбове очко, розміднювач, при цьому кільця-регулятори притискного типу змонтовані в патронних канавках снаряда. Дульце гільзи додатково обтискається по колу в патронні канавки з кільцями-регуляторами притискного типу. Кільцярегулятори виконані з піроксиліноцелюлозного полотна. UA 77640 U (54) УНІТАРНИЙ БОЙОВИЙ ПАТРОН МАЛОГО КАЛІБРУ UA 77640 U UA 77640 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до боєприпасів, а саме, до артилерійських боєприпасів малого калібру. Відомий унітарний бойовий патрон до гармати малого калібру, що містить снаряд, патронні канавки, гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, розміднювач, при цьому патронні канавки розміщені на циліндричній запоясковій частині корпуса снаряда /1/. Недоліками відомого унітарного бойового патрона є нерівномірне обтискання снаряда в дульці гільзи, що обумовлює розсіювання зусиль вивільнення снарядів від гільз, що призводить до різних значень початкових швидкостей снарядів і, відповідно, погіршення купчастості та імовірності ураження цілей снарядами малокаліберних автоматичних гармат. Найбільш близьким технічним рішенням, вибраним за прототип, є унітарний бойовий патрон до гармати малого калібру, що містить снаряд, патронні канавки, кільця-регулятори притискного типу, гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, розміднювач, при цьому кільця-регулятори змонтовані в патронних канавках снаряда /2/. До недоліків прототипу належать недостатня надійність кріплення конструктивних елементів унітарного бойового патрона малого калібру та невизначеність матеріалу, з якого необхідно виготовити кільця-регулятори притискного типу. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити надійність кріплення конструктивних елементів унітарного бойового патрона малого калібру та надати додаткову енергію снаряду. Суть корисної моделі унітарного бойового патрона малого калібру, що містить: снаряд в зборі з мідним ведучим пояском, патронними канавками, кільцями-регуляторами притискного типу; гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, різьбове очко, розміднювач, при цьому кільця-регулятори змонтовані в патронних канавках снаряда, - полягає в тому, що дульце гільзи додатково обтискається по колу в патронні канавки з кільцями-регуляторами притискного типу та як матеріал кілець-регуляторів використовується піроксиліноцелюлозне полотно. Порівняння технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що унітарний бойовий патрон малого калібру, який заявляється, відрізняється тим, що дульце гільзи додатково обтискається по колу в патронні канавки з кільцями-регуляторами притискного типу та як матеріал кілець-регуляторів використовується піроксиліноцелюлозне полотно. Суть корисної моделі пояснюється кресленням, де показаний загальний вигляд унітарного бойового патрона малого калібру. Корисна модель (див. фіг. 1) конструктивно містить: снаряд 1 в зборі з мідним ведучим пояском 2, патронними канавками 3, кільцями-регуляторами притискного типу 4; гільзу 5, пороховий заряд 6, капсульну втулку 7, свинцеве кільце 8, різьбове очко 9, розміднювач 10. Унітарний бойовий патрон малого калібру спрацьовує наступним чином. Кільця-регулятори притискного типу 4, які виготовляються з піроксиліноцелюлозного полотна, запресовуються в патронні канавки 3 снаряда 1. Після цього снаряд в зборі запресовується в гільзу 5 з пороховим зарядом 6. Дульце гільзи по колу обтискається в патронні канавки 3. При цьому кільця-регулятори притискного типу 4 ущільнюються в патронних канавках, забезпечуючи надійне кріплення конструктивних елементів унітарного бойового патрона малого калібру. Капсульна втулка 7 укручена до різьбового очка 9 гільзи на герметику. З метою обтюрації порохових газів по різьбі між гільзою 5 і капсульною втулкою 7 в різьбове очко 9 гільзи під капсульну втулку 7 вставлене свинцеве кільце 8. В донній частині осколковофугасно-запалювального снаряда 1 прикріплений розміднювач 10 зі свинцевої проволоки, призначений для зняття з поверхні каналу ствола обміднення, яке виникає при стрільбі в результаті тертя мідного ведучого пояска 2 снаряда по стінці ствола. В патронах з бронебійнотрасуючим снарядом 1 розміднювач 10 укладений в гільзі 5 поверх порохового заряда 6. Після досилання патрона до патронника та запирання каналу ствола бойок затвора гармати ударяє по капсулю-запалювачу капсульної втулки 7. Промінь вогню від капсуля-запалювача капсульної втулки 7 передається до порохового заряду 6. При згоранні частини порохового заряду 6 після здійснення пострілу на початковому етапі поступового руху снаряда 1 створюється тиск, необхідний для вивільнення снаряда 1 з дульца гільзи 5. Причому цей тиск вивільнення завдяки кільцям-регуляторам притискного типу з піроксиліноцелюлозного полотна однаковий у всіх снарядів у черзі, що суттєво для підвищення ефективності автоматичного озброєння (однакова початкова швидкість у всіх снарядів в черзі веде до підвищення купчастості стрільби). Вибраний матеріал відповідає вимогам до конструктивної схеми запояскової частини снаряда з ущільнюючим пристроєм, а саме: 1 UA 77640 U 5 10 15 20 1. Зберігає свої властивості при переході від нормальних умов середовища (нормальний атмосферний тиск та температура) до агресивних умов (підвищення тиску до 150 атм та температури до 300 С), забезпечуючи при цьому надійне кріплення снаряда в гільзі. 2. При підвищенні тиску та температури більше вказаних показників виникає миттєва зміна структури матеріалу, що дає змогу вивільнити снаряд від гільзи при однакових умовах (тобто, при досягненні однакового для всіх патронів тиску та температури), що суттєво для підвищення ефективності автоматичного озброєння. 3. Дані матеріали повністю згорають в каналі ствола, надаючи додаткову енергію снаряду. На зовнішній балістиці снаряд летить без кілець-регуляторів притискного типу. Підвищення ефективності застосування унітарного бойового патрона малого калібру, у порівнянні з прототипом, дозволяє зробити висновок, що унітарний бойовий патрон малого калібру, який заявляється, відрізняється тим, що дульце гільзи додатково обтискається по колу в патронні канавки з кільцями-регуляторами притискного типу та як матеріал кілець-регуляторів використовується піроксиліноцелюлозне полотно, що забезпечує надійне з'єднання конструктивних елементів унітарного бойового патрона малого калібру та надає додаткову енергію снаряда. Джерела інформації: 1. Изделие 2А72. Техническое описание и инструкция по эксплуатации. Часть II. Устройство изделия и инструкция по эксплуатации 2А72.00.000ТО1, 1984.-152 с. - аналог. 2. Патент на корисну модель № 59483. Унітарний бойовий патрон до гармати малого калібру / В.М. Семененко, О.В. Алексеєнко, М.М. Хомік; заявник і патентокористувач НУОУ, 10.05.2011. прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Унітарний бойовий патрон малого калібру, що містить: снаряд з мідним ведучим пояском, патронними канавками, кільцями-регуляторами притискного типу; гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, різьбове очко, розміднювач, при цьому кільця-регулятори притискного типу змонтовані в патронних канавках снаряда, який відрізняється тим, що дульце гільзи додатково обтискається по колу в патронні канавки з кільцями-регуляторами притискного типу, причому кільця-регулятори виконані з піроксиліноцелюлозного полотна. 2 UA 77640 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
