Подрібнювач

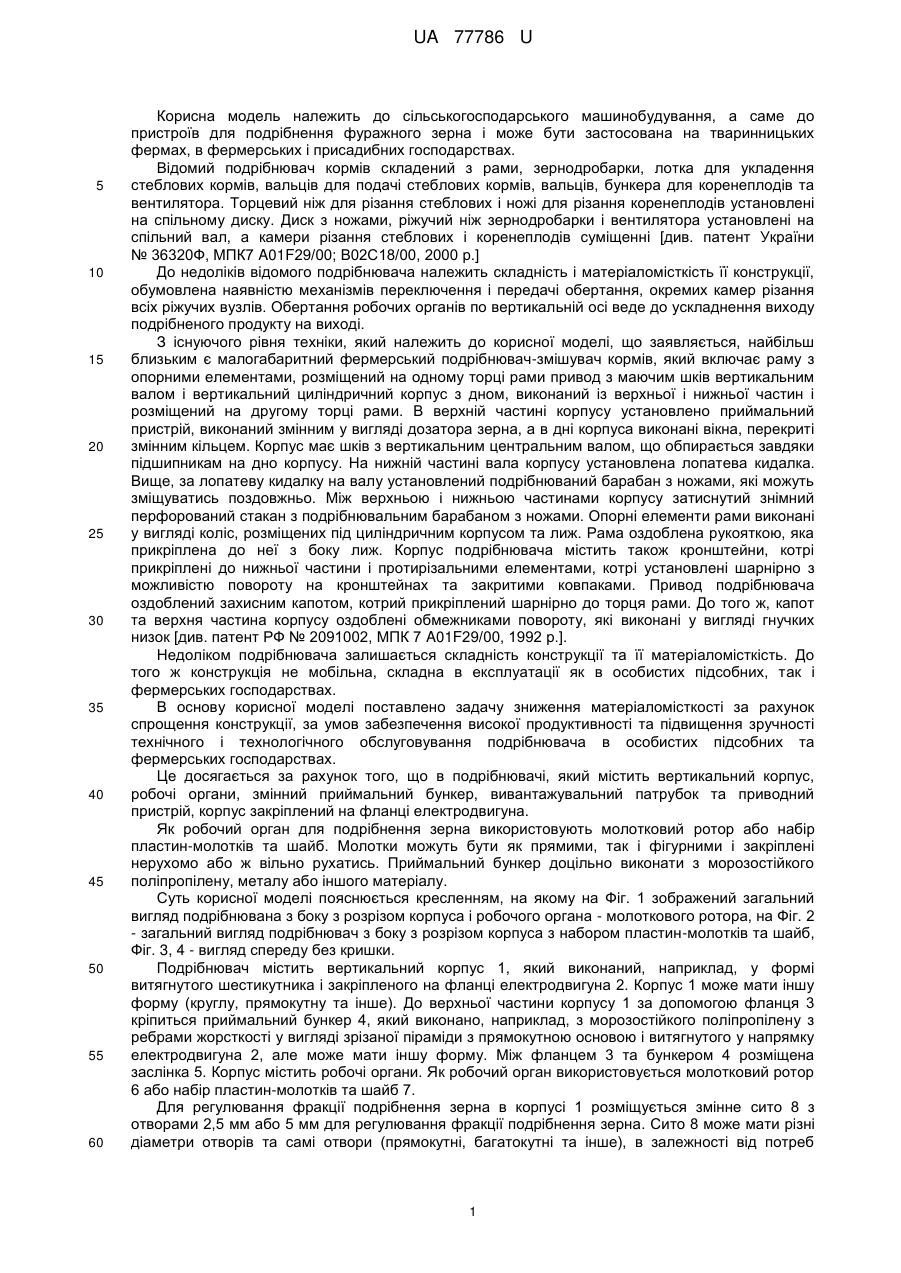

Реферат: UA 77786 U UA 77786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення фуражного зерна і може бути застосована на тваринницьких фермах, в фермерських і присадибних господарствах. Відомий подрібнювач кормів складений з рами, зернодробарки, лотка для укладення стеблових кормів, вальців для подачі стеблових кормів, вальців, бункера для коренеплодів та вентилятора. Торцевий ніж для різання стеблових і ножі для різання коренеплодів установлені на спільному диску. Диск з ножами, ріжучий ніж зернодробарки і вентилятора установлені на спільний вал, а камери різання стеблових і коренеплодів суміщенні [див. патент України № 36320Ф, МПК7 A01F29/00; В02С18/00, 2000 р.] До недоліків відомого подрібнювача належить складність і матеріаломісткість її конструкції, обумовлена наявністю механізмів переключення і передачі обертання, окремих камер різання всіх ріжучих вузлів. Обертання робочих органів по вертикальній осі веде до ускладнення виходу подрібненого продукту на виході. З існуючого рівня техніки, який належить до корисної моделі, що заявляється, найбільш близьким є малогабаритний фермерський подрібнювач-змішувач кормів, який включає раму з опорними елементами, розміщений на одному торці рами привод з маючим шків вертикальним валом і вертикальний циліндричний корпус з дном, виконаний із верхньої і нижньої частин і розміщений на другому торці рами. В верхній частині корпусу установлено приймальний пристрій, виконаний змінним у вигляді дозатора зерна, а в дні корпуса виконані вікна, перекриті змінним кільцем. Корпус має шків з вертикальним центральним валом, що обпирається завдяки підшипникам на дно корпусу. На нижній частині вала корпусу установлена лопатева кидалка. Вище, за лопатеву кидалку на валу установлений подрібнюваний барабан з ножами, які можуть зміщуватись поздовжньо. Між верхньою і нижньою частинами корпусу затиснутий знімний перфорований стакан з подрібнювальним барабаном з ножами. Опорні елементи рами виконані у вигляді коліс, розміщених під циліндричним корпусом та лиж. Рама оздоблена рукояткою, яка прикріплена до неї з боку лиж. Корпус подрібнювача містить також кронштейни, котрі прикріплені до нижньої частини і протирізальними елементами, котрі установлені шарнірно з можливістю повороту на кронштейнах та закритими ковпаками. Привод подрібнювача оздоблений захисним капотом, котрий прикріплений шарнірно до торця рами. До того ж, капот та верхня частина корпусу оздоблені обмежниками повороту, які виконані у вигляді гнучких низок [див. патент РФ № 2091002, МПК 7 A01F29/00, 1992 р.]. Недоліком подрібнювача залишається складність конструкції та її матеріаломісткість. До того ж конструкція не мобільна, складна в експлуатації як в особистих підсобних, так і фермерських господарствах. В основу корисної моделі поставлено задачу зниження матеріаломісткості за рахунок спрощення конструкції, за умов забезпечення високої продуктивності та підвищення зручності технічного і технологічного обслуговування подрібнювача в особистих підсобних та фермерських господарствах. Це досягається за рахунок того, що в подрібнювачі, який містить вертикальний корпус, робочі органи, змінний приймальний бункер, вивантажувальний патрубок та приводний пристрій, корпус закріплений на фланці електродвигуна. Як робочий орган для подрібнення зерна використовують молотковий ротор або набір пластин-молотків та шайб. Молотки можуть бути як прямими, так і фігурними і закріплені нерухомо або ж вільно рухатись. Приймальний бункер доцільно виконати з морозостійкого поліпропілену, металу або іншого матеріалу. Суть корисної моделі пояснюється кресленням, на якому на Фіг. 1 зображений загальний вигляд подрібнювана з боку з розрізом корпуса і робочого органа - молоткового ротора, на Фіг. 2 - загальний вигляд подрібнювач з боку з розрізом корпуса з набором пластин-молотків та шайб, Фіг. 3, 4 - вигляд спереду без кришки. Подрібнювач містить вертикальний корпус 1, який виконаний, наприклад, у формі витягнутого шестикутника і закріпленого на фланці електродвигуна 2. Корпус 1 може мати іншу форму (круглу, прямокутну та інше). До верхньої частини корпусу 1 за допомогою фланця 3 кріпиться приймальний бункер 4, який виконано, наприклад, з морозостійкого поліпропілену з ребрами жорсткості у вигляді зрізаної піраміди з прямокутною основою і витягнутого у напрямку електродвигуна 2, але може мати іншу форму. Між фланцем 3 та бункером 4 розміщена заслінка 5. Корпус містить робочі органи. Як робочий орган використовується молотковий ротор 6 або набір пластин-молотків та шайб 7. Для регулювання фракції подрібнення зерна в корпусі 1 розміщується змінне сито 8 з отворами 2,5 мм або 5 мм для регулювання фракції подрібнення зерна. Сито 8 може мати різні діаметри отворів та самі отвори (прямокутні, багатокутні та інше), в залежності від потреб 1 UA 77786 U 5 10 15 20 користувача. В нижній частині корпусу 1 виконаний вивантажувальний патрубок. Кришка 9 кріпиться до корпусу 1. Працює подрібнювач наступним чином. Перед початком роботи подрібнювач установлюють на краю стола, тумби тощо та закріпляють за допомогою болтів, гайок та шайб. Для подрібнення фуражного зерна на вивантажувальний патрубок одягають і закріпляють рукав або мішок для подрібненого продукту. Заслінкою 5 перекривають завантажувальне вікно. Попередньо очищене від сторонніх твердих предметів зерно засипають в приймальний бункер 4. Вмикають подрібнювач. Початок подрібнення зерна та регулювання продуктивності виконують відкриттям заслінки 5. Фракцію помелу регулюють зміною сит 8. По закінченні роботи подрібнювач очищають від залишків зерна та бруду. Заявлена конструкція корисної моделі забезпечує компактність подрібнювача, що полегшує його експлуатацію, знижує матеріаломісткість та підвищує його мобільність. Кріплення знімних робочих органів на виступаючому кінці вала електродвигуна без проміжних передач, валів і підшипникових опор забезпечує спрощення його конструкції та експлуатації. Виконання приймального бункера з поліпропілену забезпечує плавність надходження здрібнювального матеріалу на робочі органи. Горизонтальна вісь обертання робочих органів забезпечує вільний вихід здрібненого продукту і виключає їхнє захаращування. Конструкція подрібнювача, що заявляється, знаходить широке застосування на тваринницьких фермах в фермерських і присадибних господарствах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Подрібнювач, який містить вертикальний корпус, оснащений робочими органами, приймальний бункер, вивантажувальний патрубок та привідний пристрій, який відрізняється тим, що корпус закріплений на фланці електродвигуна, як робочий орган використовують молотковий ротор або набір пластин-молотків та шайб, при цьому молотки можуть бути як прямими, так і фігурними та закріпленими нерухомо або ж вільно рухатись. 2. Подрібнювач за п. 1, який відрізняється тим, що приймальний бункер виконаний з морозостійкого поліпропілену. 2 UA 77786 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
