Розпилювальна головка електрометалізатора для нанесення металевих покриттів на внутрішні циліндричні поверхні
Номер патенту: 46176
Опубліковано: 10.12.2009
Автори: Маркович Сергій Іванович, Рябоволик Юрій Васильович, Студент Михайло Михайлович, Мажейка Олександр Йосипович, Похмурський Василь Іванович
Формула / Реферат
Розпилювальна головка електрометалізатора для нанесення металевих покриттів на внутрішні циліндричні поверхні, в конструкції якої є корпус з розміщеними в ньому струмопідвідними трубками з наконечниками для подачі електродного дроту та повітряною трубкою, яка відрізняється тим, що струмопідвідні трубки з наконечниками з'єднані між собою пластинами із електроізоляційного матеріалу, а наконечники зігнуті по дузі, при цьому повітряне сопло нахилене під кутом α до осьової лінії розпилювальної головки, який знаходиться в межах 60°-70°, а кут β, який утворюють осьова лінія повітряного сопла та осьова лінія електродного дроту при виході з наконечників, знаходиться в межах 0-30°.
Текст

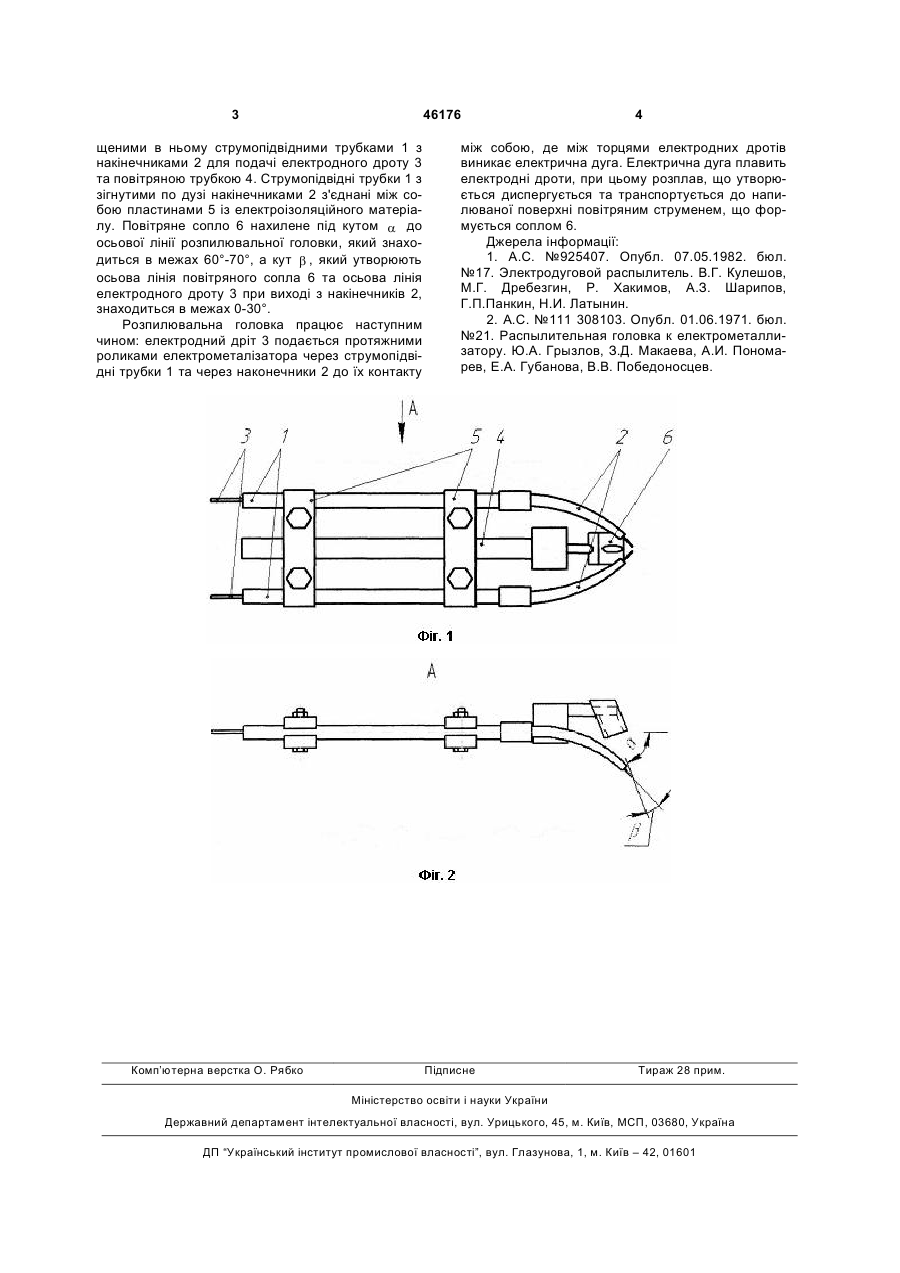

Розпилювальна головка електрометалізатора для нанесення металевих покриттів на внутрішні 3 46176 щеними в ньому струмопідвідними трубками 1 з накінечниками 2 для подачі електродного дроту 3 та повітряною трубкою 4. Струмопідвідні трубки 1 з зігнутими по дузі накінечниками 2 з'єднані між собою пластинами 5 із електроізоляційного матеріалу. Повітряне сопло 6 нахилене під кутом a до осьової лінії розпилювальної головки, який знаходиться в межах 60°-70°, а кут b , який утворюють осьова лінія повітряного сопла 6 та осьова лінія електродного дроту 3 при виході з накінечників 2, знаходиться в межах 0-30°. Розпилювальна головка працює наступним чином: електродний дріт 3 подається протяжними роликами електрометалізатора через струмопідвідні трубки 1 та через наконечники 2 до їх контакту Комп’ютерна верстка О. Рябко 4 між собою, де між торцями електродних дротів виникає електрична дуга. Електрична дуга плавить електродні дроти, при цьому розплав, що утворюється диспергується та транспортується до напилюваної поверхні повітряним струменем, що формується соплом 6. Джерела інформації: 1. А.С. №925407. Опубл. 07.05.1982. бюл. №17. Электродуговой распылитель. В.Г. Кулешов, М.Г. Дребезгин, Р. Хакимов, А.З. Шарипов, Г.П.Панкин, Н.И. Латынин. 2. А.С. №111 308103. Опубл. 01.06.1971. бюл. №21. Распылительная головка к електрометаллизатору. Ю.А. Грызлов, З.Д. Макаева, А.И. Пономарев, Е.А. Губанова, В.В. Победоносцев. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInjector of electric metal-spraying device for application of metallic coatings on internal cylindrical surfaces
Автори англійськоюPokhmurskyi Vasyl Ivanovych, Student Mykhailo Mykhailovych, Markovych Serhii Ivanovych, Mazheika Oleksandr Yosypovych, Riabovolyk Yurii Vasyliovych
Назва патенту російськоюРаспылительная головка электрометаллизатора для нанесения металлических покрытий на внутренние цилиндрические поверхности
Автори російськоюПохмурский Василий Иванович, Студент Михаил Михайлович, Маркович Сергей Иванович, Мажейка Александр Иосипович, Рябоволик Юрий Васильевич
МПК / Мітки
МПК: B05B 7/00
Мітки: електрометалізатора, розпилювальна, внутрішні, металевих, поверхні, нанесення, покриттів, головка, циліндричні
