Фрезерно-свердлильна кутова головка
Номер патенту: 22372
Опубліковано: 25.04.2007
Автори: Русаков Андрій Анатолійович, Носков Віталій Васильович, Русаков Анатолій Володимирович
Формула / Реферат
Фрезерно-свердлильна кутова головка, що містить встановлений у корпусі шпиндель з конічним отвором під інструмент і радіальний паз, а також натяжний гвинт, що проходить через цей паз, яка відрізняється тим, що в шпинделі виконаний наскрізний осьовий отвір, а фрезерно-свердлильна кутова головка оснащена гвинтом-гайкою для з'єднання інструмента з натяжним гвинтом, що розміщений у зазначеному отворі.
Текст

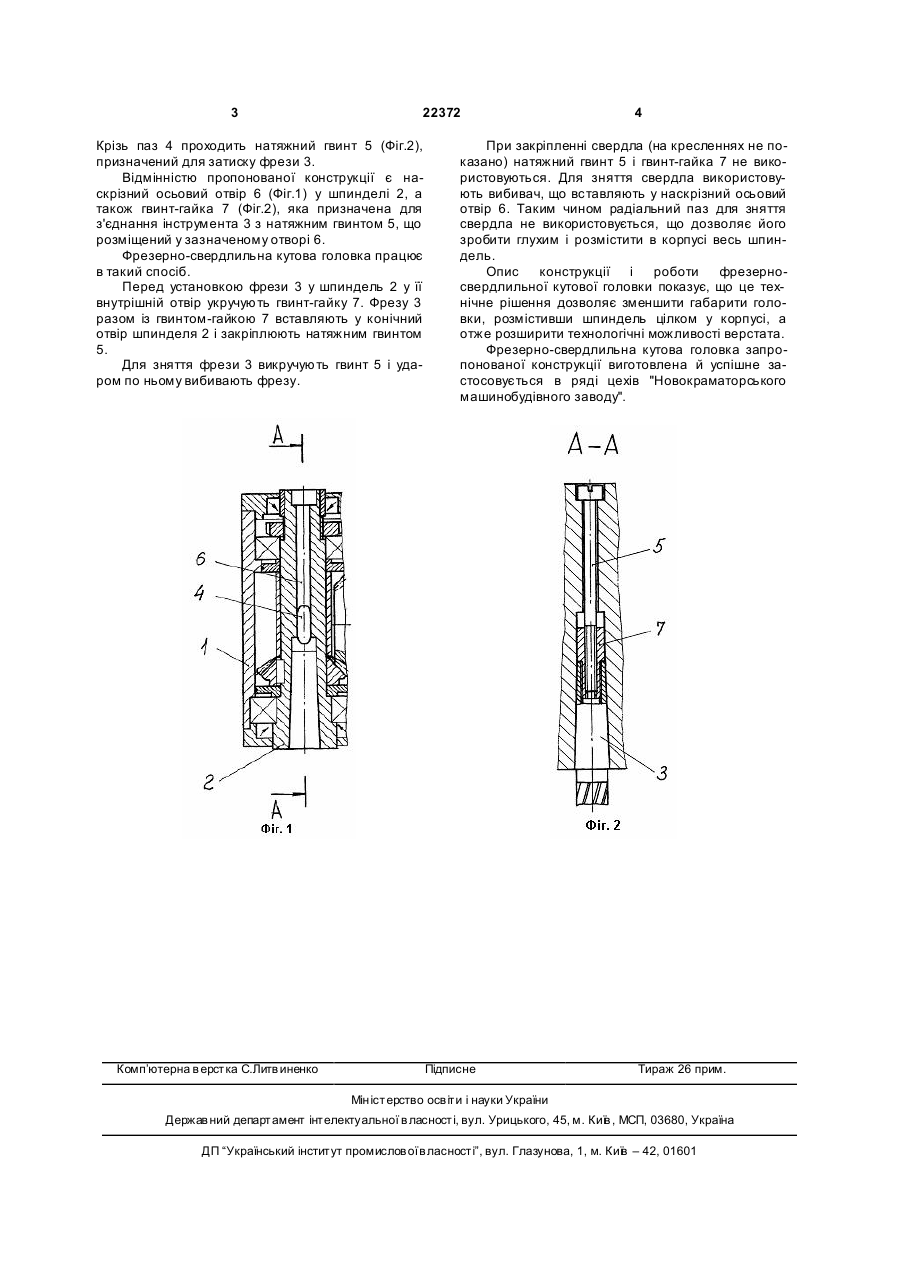

Фрезерно-свердлильна кутова головка, що містить встановлений у корпусі шпиндель з конічним отвором під інструмент і радіальний паз, а також натяжний гвинт, що проходить через цей паз, яка відрізняється тим, що в шпинделі виконаний наскрізний осьовий отвір, а фрезерносвердлильна кутова головка оснащена гвинтомгайкою для з'єднання інструмента з натяжним гвинтом, що розміщений у зазначеному отворі. (19) (21) u200611432 (22) 30.10.2006 (24) 25.04.2007 (46) 25.04.2007, Бюл. № 5, 2007 р. (72) Русаков Анатолій Володимирович, Носков Віталій Васильович, Русаков Андрій Анатолійович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 22372 Крізь паз 4 проходить натяжний гвинт 5 (Фіг.2), призначений для затиску фрези 3. Відмінністю пропонованої конструкції є наскрізний осьовий отвір 6 (Фіг.1) у шпинделі 2, а також гвинт-гайка 7 (Фіг.2), яка призначена для з'єднання інструмента 3 з натяжним гвинтом 5, що розміщений у зазначеному отворі 6. Фрезерно-свердлильна кутова головка працює в такий спосіб. Перед установкою фрези 3 у шпиндель 2 у її внутрішній отвір укручують гвинт-гайку 7. Фрезу 3 разом із гвинтом-гайкою 7 вставляють у конічний отвір шпинделя 2 і закріплюють натяжним гвинтом 5. Для зняття фрези 3 викручують гвинт 5 і ударом по ньому вибивають фрезу. Комп’ютерна в ерстка C.Литв иненко 4 При закріпленні свердла (на кресленнях не показано) натяжний гвинт 5 і гвинт-гайка 7 не використовуються. Для зняття свердла використовують вибивач, що вставляють у наскрізний осьовий отвір 6. Таким чином радіальний паз для зняття свердла не використовується, що дозволяє його зробити глухим і розмістити в корпусі весь шпиндель. Опис конструкції і роботи фрезерносвердлильної кутової головки показує, що це технічне рішення дозволяє зменшити габарити головки, розмістивши шпиндель цілком у корпусі, а отже розширити технологічні можливості верстата. Фрезерно-свердлильна кутова головка запропонованої конструкції виготовлена й успішне застосовується в ряді цехів "Новокраматорського машинобудівного заводу". Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMilling-drilling angular head
Автори англійськоюNoskov Vitalii Vasyliovych
Назва патенту російськоюФрезерно-сверлильная угловая головка
Автори російськоюНосков Виталий Васильевич
МПК / Мітки
МПК: B23C 5/00
Мітки: головка, кутова, фрезерно-свердлильна
