Підкопуючий пристрій коренезбиральної машини

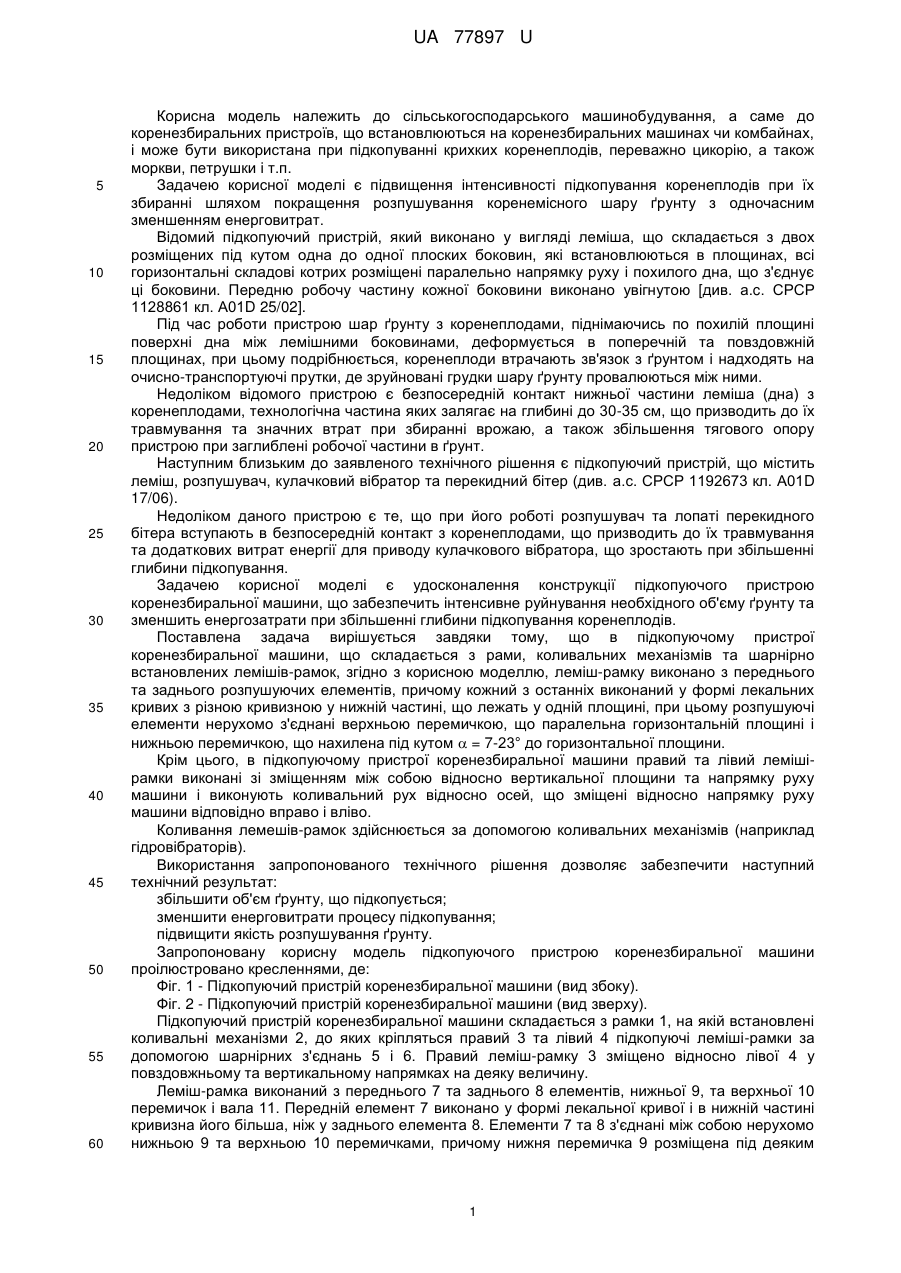

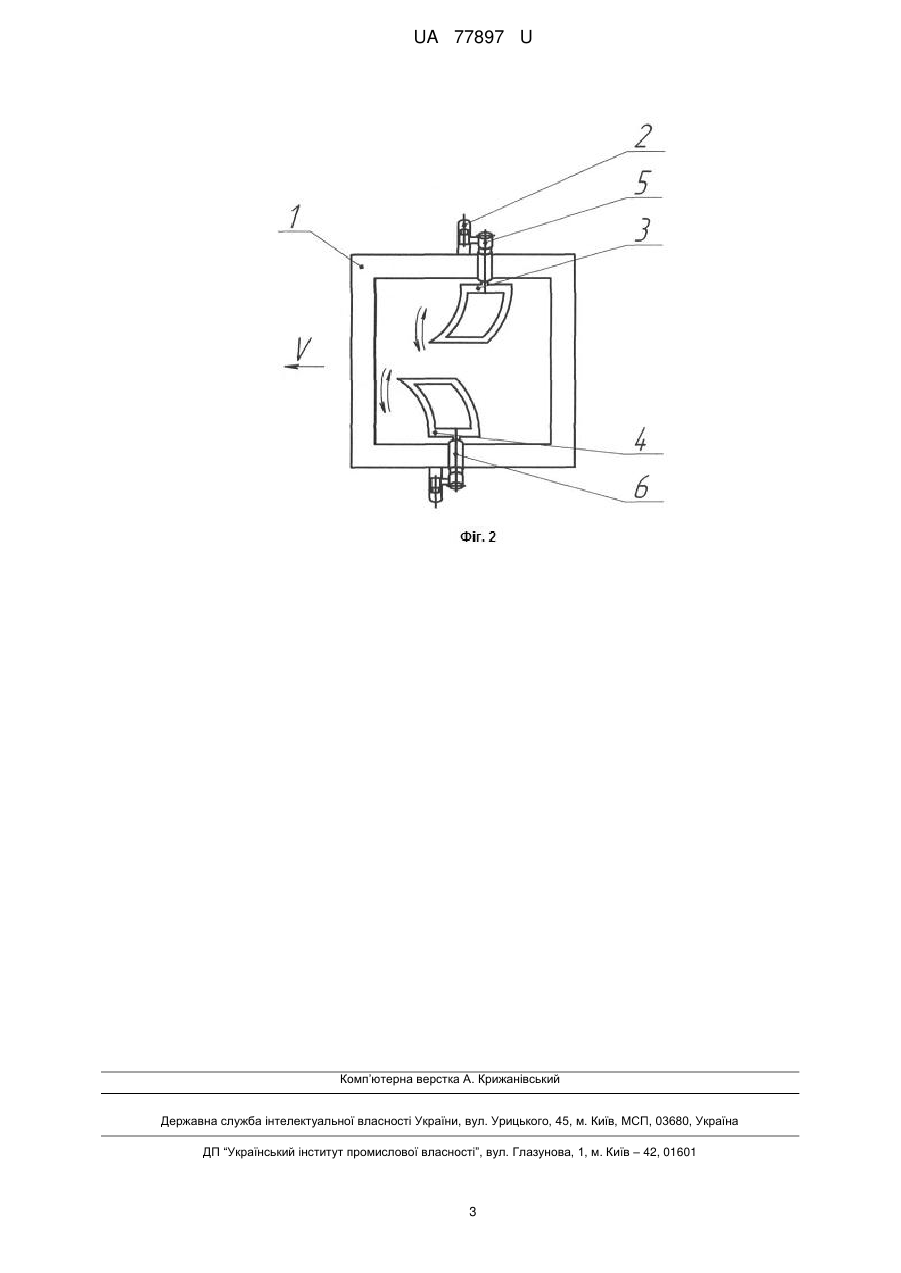

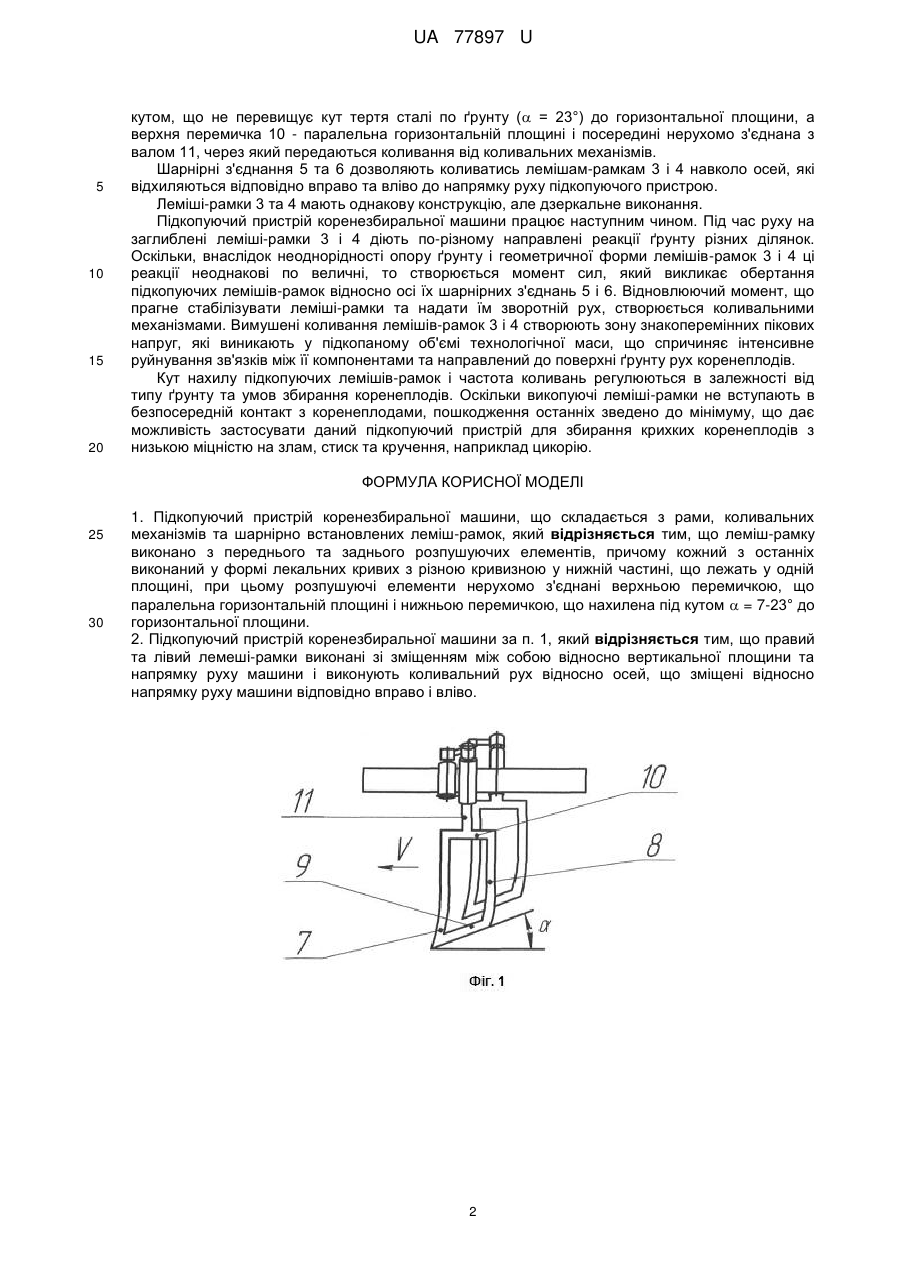

Реферат: UA 77897 U UA 77897 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до коренезбиральних пристроїв, що встановлюються на коренезбиральних машинах чи комбайнах, і може бути використана при підкопуванні крихких коренеплодів, переважно цикорію, а також моркви, петрушки і т.п. Задачею корисної моделі є підвищення інтенсивності підкопування коренеплодів при їх збиранні шляхом покращення розпушування коренемісного шару ґрунту з одночасним зменшенням енерговитрат. Відомий підкопуючий пристрій, який виконано у вигляді леміша, що складається з двох розміщених під кутом одна до одної плоских боковин, які встановлюються в площинах, всі горизонтальні складові котрих розміщені паралельно напрямку руху і похилого дна, що з'єднує ці боковини. Передню робочу частину кожної боковини виконано увігнутою [див. а.c. СРСР 1128861 кл. А01D 25/02]. Під час роботи пристрою шар ґрунту з коренеплодами, піднімаючись по похилій площині поверхні дна між лемішними боковинами, деформується в поперечній та повздовжній площинах, при цьому подрібнюється, коренеплоди втрачають зв'язок з ґрунтом і надходять на очисно-транспортуючі прутки, де зруйновані грудки шару ґрунту провалюються між ними. Недоліком відомого пристрою є безпосередній контакт нижньої частини леміша (дна) з коренеплодами, технологічна частина яких залягає на глибині до 30-35 см, що призводить до їх травмування та значних втрат при збиранні врожаю, а також збільшення тягового опору пристрою при заглиблені робочої частини в ґрунт. Наступним близьким до заявленого технічного рішення є підкопуючий пристрій, що містить леміш, розпушувач, кулачковий вібратор та перекидний бітер (див. а.с. СРСР 1192673 кл. А01D 17/06). Недоліком даного пристрою є те, що при його роботі розпушувач та лопаті перекидного бітера вступають в безпосередній контакт з коренеплодами, що призводить до їх травмування та додаткових витрат енергії для приводу кулачкового вібратора, що зростають при збільшенні глибини підкопування. Задачею корисної моделі є удосконалення конструкції підкопуючого пристрою коренезбиральної машини, що забезпечить інтенсивне руйнування необхідного об'єму ґрунту та зменшить енергозатрати при збільшенні глибини підкопування коренеплодів. Поставлена задача вирішується завдяки тому, що в підкопуючому пристрої коренезбиральної машини, що складається з рами, коливальних механізмів та шарнірно встановлених лемішів-рамок, згідно з корисною моделлю, леміш-рамку виконано з переднього та заднього розпушуючих елементів, причому кожний з останніх виконаний у формі лекальних кривих з різною кривизною у нижній частині, що лежать у одній площині, при цьому розпушуючі елементи нерухомо з'єднані верхньою перемичкою, що паралельна горизонтальній площині і нижньою перемичкою, що нахилена під кутом  = 7-23° до горизонтальної площини. Крім цього, в підкопуючому пристрої коренезбиральної машини правий та лівий лемішірамки виконані зі зміщенням між собою відносно вертикальної площини та напрямку руху машини і виконують коливальний рух відносно осей, що зміщені відносно напрямку руху машини відповідно вправо і вліво. Коливання лемешів-рамок здійснюється за допомогою коливальних механізмів (наприклад гідровібраторів). Використання запропонованого технічного рішення дозволяє забезпечити наступний технічний результат: збільшити об'єм ґрунту, що підкопується; зменшити енерговитрати процесу підкопування; підвищити якість розпушування ґрунту. Запропоновану корисну модель підкопуючого пристрою коренезбиральної машини проілюстровано кресленнями, де: Фіг. 1 - Підкопуючий пристрій коренезбиральної машини (вид збоку). Фіг. 2 - Підкопуючий пристрій коренезбиральної машини (вид зверху). Підкопуючий пристрій коренезбиральної машини складається з рамки 1, на якій встановлені коливальні механізми 2, до яких кріпляться правий 3 та лівий 4 підкопуючі леміші-рамки за допомогою шарнірних з'єднань 5 і 6. Правий леміш-рамку 3 зміщено відносно лівої 4 у повздовжньому та вертикальному напрямках на деяку величину. Леміш-рамка виконаний з переднього 7 та заднього 8 елементів, нижньої 9, та верхньої 10 перемичок і вала 11. Передній елемент 7 виконано у формі лекальної кривої і в нижній частині кривизна його більша, ніж у заднього елемента 8. Елементи 7 та 8 з'єднані між собою нерухомо нижньою 9 та верхньою 10 перемичками, причому нижня перемичка 9 розміщена під деяким 1 UA 77897 U 5 10 15 20 кутом, що не перевищує кут тертя сталі по ґрунту ( = 23°) до горизонтальної площини, а верхня перемичка 10 - паралельна горизонтальній площині і посередині нерухомо з'єднана з валом 11, через який передаються коливання від коливальних механізмів. Шарнірні з'єднання 5 та 6 дозволяють коливатись лемішам-рамкам 3 і 4 навколо осей, які відхиляються відповідно вправо та вліво до напрямку руху підкопуючого пристрою. Леміші-рамки 3 та 4 мають однакову конструкцію, але дзеркальне виконання. Підкопуючий пристрій коренезбиральної машини працює наступним чином. Під час руху на заглиблені леміші-рамки 3 і 4 діють по-різному направлені реакції ґрунту різних ділянок. Оскільки, внаслідок неоднорідності опору ґрунту і геометричної форми лемішів-рамок 3 і 4 ці реакції неоднакові по величні, то створюється момент сил, який викликає обертання підкопуючих лемішів-рамок відносно осі їх шарнірних з'єднань 5 і 6. Відновлюючий момент, що прагне стабілізувати леміші-рамки та надати їм зворотній рух, створюється коливальними механізмами. Вимушені коливання лемішів-рамок 3 і 4 створюють зону знакоперемінних пікових напруг, які виникають у підкопаному об'ємі технологічної маси, що спричиняє інтенсивне руйнування зв'язків між її компонентами та направлений до поверхні ґрунту рух коренеплодів. Кут нахилу підкопуючих лемішів-рамок і частота коливань регулюються в залежності від типу ґрунту та умов збирання коренеплодів. Оскільки викопуючі леміші-рамки не вступають в безпосередній контакт з коренеплодами, пошкодження останніх зведено до мінімуму, що дає можливість застосувати даний підкопуючий пристрій для збирання крихких коренеплодів з низькою міцністю на злам, стиск та кручення, наприклад цикорію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Підкопуючий пристрій коренезбиральної машини, що складається з рами, коливальних механізмів та шарнірно встановлених леміш-рамок, який відрізняється тим, що леміш-рамку виконано з переднього та заднього розпушуючих елементів, причому кожний з останніх виконаний у формі лекальних кривих з різною кривизною у нижній частині, що лежать у одній площині, при цьому розпушуючі елементи нерухомо з'єднані верхньою перемичкою, що паралельна горизонтальній площині і нижньою перемичкою, що нахилена під кутом  = 7-23° до горизонтальної площини. 2. Підкопуючий пристрій коренезбиральної машини за п. 1, який відрізняється тим, що правий та лівий лемеші-рамки виконані зі зміщенням між собою відносно вертикальної площини та напрямку руху машини і виконують коливальний рух відносно осей, що зміщені відносно напрямку руху машини відповідно вправо і вліво. 2 UA 77897 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
