Пристрій для пластичної деформації металу

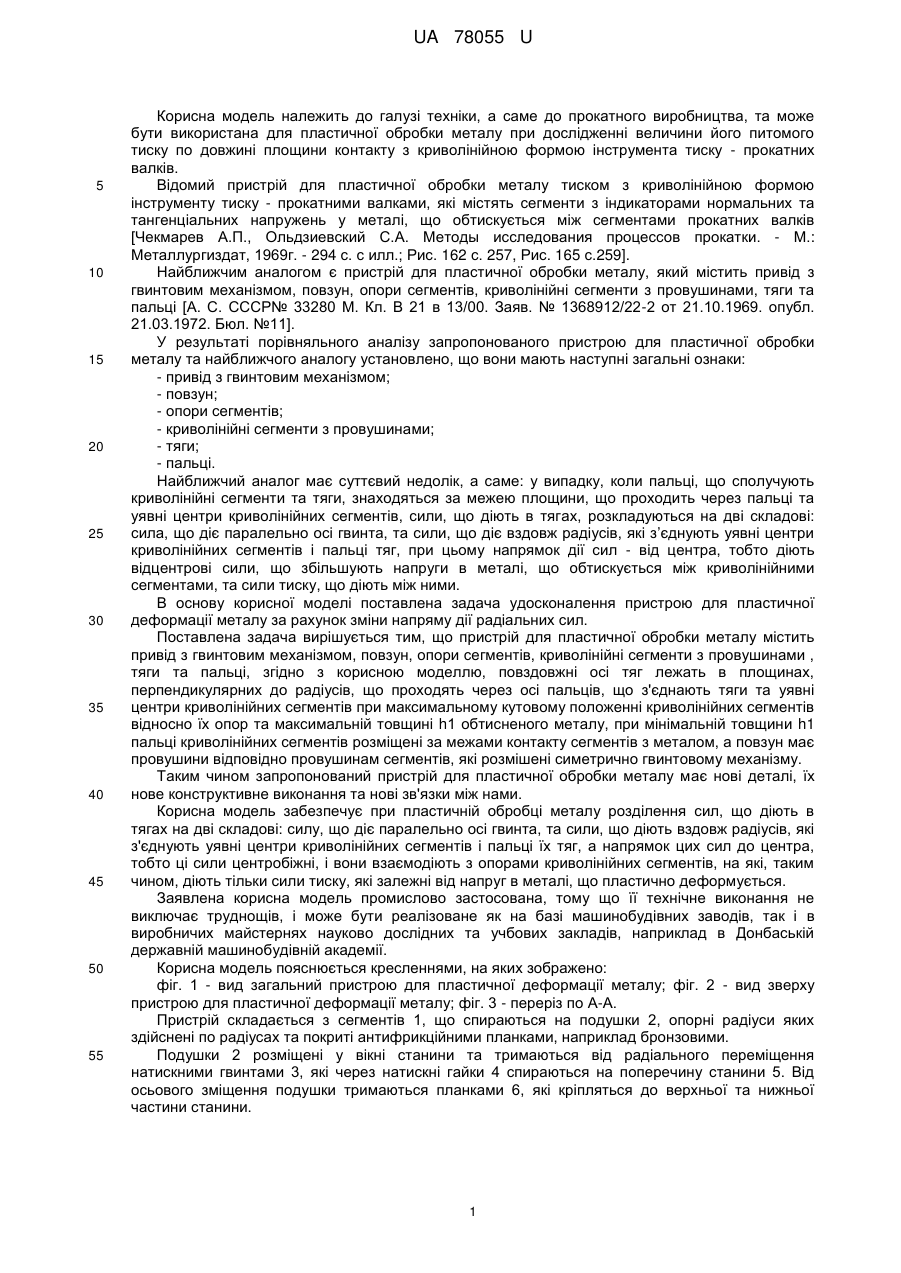

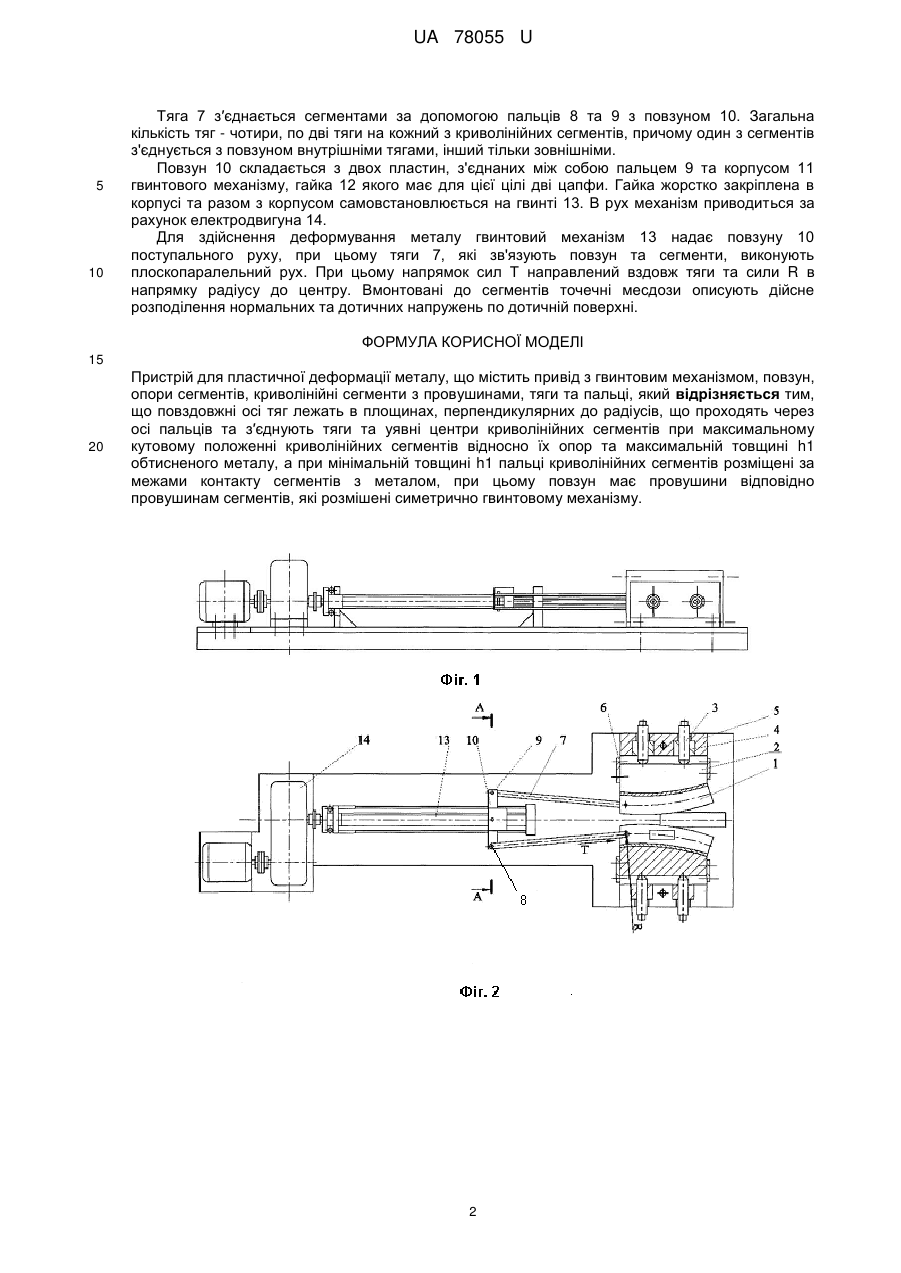

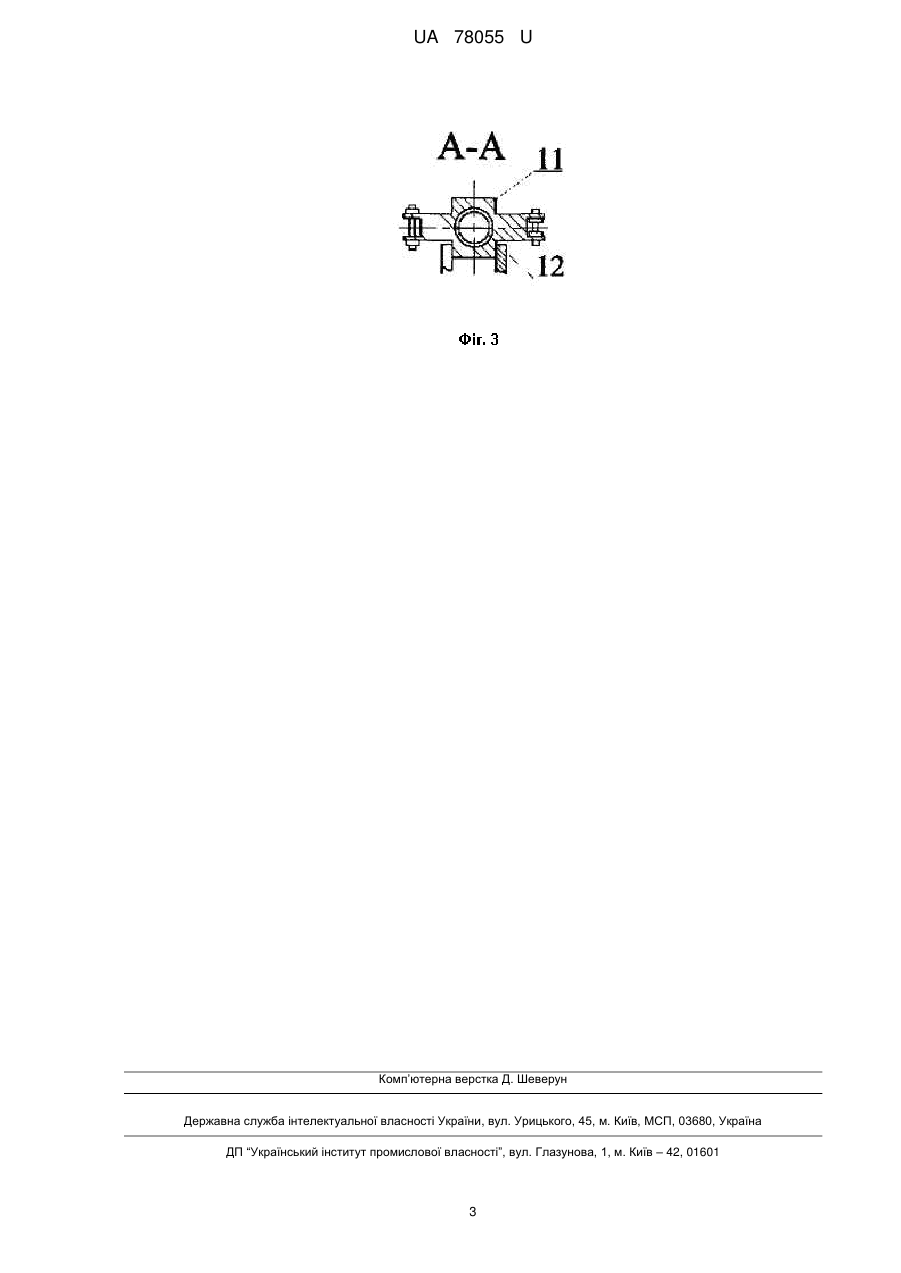

Реферат: Пристрій для пластичної деформації металу містить привід, гвинтовий механізм, повзун, опори сегментів, криволінійні сегменти з провушинами, тяги та пальці. Повздовжні осі тяг лежать в площинах, перпендикулярних до радіусів, а повзун має провушини відповідно провушинам сегментів. UA 78055 U (54) ПРИСТРІЙ ДЛЯ ПЛАСТИЧНОЇ ДЕФОРМАЦІЇ МЕТАЛУ UA 78055 U UA 78055 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до прокатного виробництва, та може бути використана для пластичної обробки металу при дослідженні величини його питомого тиску по довжині площини контакту з криволінійною формою інструмента тиску - прокатних валків. Відомий пристрій для пластичної обробки металу тиском з криволінійною формою інструменту тиску - прокатними валками, які містять сегменти з індикаторами нормальних та тангенціальних напружень у металі, що обтискується між сегментами прокатних валків [Чекмарев А.П., Ольдзиевский С.А. Методы исследования процессов прокатки. - Μ.: Металлургиздат, 1969г. - 294 с. с илл.; Рис. 162 с. 257, Рис. 165 с.259]. Найближчим аналогом є пристрій для пластичної обробки металу, який містить привід з гвинтовим механізмом, повзун, опори сегментів, криволінійні сегменти з провушинами, тяги та пальці [А. С. СССР№ 33280 М. Кл. В 21 в 13/00. Заяв. № 1368912/22-2 от 21.10.1969. опубл. 21.03.1972. Бюл. №11]. У результаті порівняльного аналізу запропонованого пристрою для пластичної обробки металу та найближчого аналогу установлено, що вони мають наступні загальні ознаки: - привід з гвинтовим механізмом; - повзун; - опори сегментів; - криволінійні сегменти з провушинами; - тяги; - пальці. Найближчий аналог має суттєвий недолік, а саме: у випадку, коли пальці, що сполучують криволінійні сегменти та тяги, знаходяться за межею площини, що проходить через пальці та уявні центри криволінійних сегментів, сили, що діють в тягах, розкладуються на дві складові: сила, що діє паралельно осі гвинта, та сили, що діє вздовж радіусів, які з’єднують уявні центри криволінійних сегментів і пальці тяг, при цьому напрямок дії сил - від центра, тобто діють відцентрові сили, що збільшують напруги в металі, що обтискується між криволінійними сегментами, та сили тиску, що діють між ними. В основу корисної моделі поставлена задача удосконалення пристрою для пластичної деформації металу за рахунок зміни напряму дії радіальних сил. Поставлена задача вирішується тим, що пристрій для пластичної обробки металу містить привід з гвинтовим механізмом, повзун, опори сегментів, криволінійні сегменти з провушинами , тяги та пальці, згідно з корисною моделлю, повздовжні осі тяг лежать в площинах, перпендикулярних до радіусів, що проходять через осі пальців, що з'єднають тяги та уявні центри криволінійних сегментів при максимальному кутовому положенні криволінійних сегментів відносно їх опор та максимальній товщині h1 обтисненого металу, при мінімальній товщини h1 пальці криволінійних сегментів розміщені за межами контакту сегментів з металом, а повзун має провушини відповідно провушинам сегментів, які розмішені симетрично гвинтовому механізму. Таким чином запропонований пристрій для пластичної обробки металу має нові деталі, їх нове конструктивне виконання та нові зв'язки між нами. Корисна модель забезпечує при пластичній обробці металу розділення сил, що діють в тягах на дві складові: силу, що діє паралельно осі гвинта, та сили, що діють вздовж радіусів, які з'єднують уявні центри криволінійних сегментів і пальці їх тяг, а напрямок цих сил до центра, тобто ці сили центробіжні, і вони взаємодіють з опорами криволінійних сегментів, на які, таким чином, діють тільки сили тиску, які залежні від напруг в металі, що пластично деформується. Заявлена корисна модель промислово застосована, тому що її технічне виконання не виключає труднощів, і може бути реалізоване як на базі машинобудівних заводів, так і в виробничих майстернях науково дослідних та учбових закладів, наприклад в Донбаській державній машинобудівній академії. Корисна модель пояснюється кресленнями, на яких зображено: фіг. 1 - вид загальний пристрою для пластичної деформації металу; фіг. 2 - вид зверху пристрою для пластичної деформації металу; фіг. 3 - переріз по А-А. Пристрій складається з сегментів 1, що спираються на подушки 2, опорні радіуси яких здійснені по радіусах та покриті антифрикційними планками, наприклад бронзовими. Подушки 2 розміщені у вікні станини та тримаються від радіального переміщення натискними гвинтами 3, які через натискні гайки 4 спираються на поперечину станини 5. Від осьового зміщення подушки тримаються планками 6, які кріпляться до верхньої та нижньої частини станини. 1 UA 78055 U 5 10 Тяга 7 з′єднається сегментами за допомогою пальців 8 та 9 з повзуном 10. Загальна кількість тяг - чотири, по дві тяги на кожний з криволінійних сегментів, причому один з сегментів з'єднується з повзуном внутрішніми тягами, інший тільки зовнішніми. Повзун 10 складається з двох пластин, з'єднаних між собою пальцем 9 та корпусом 11 гвинтового механізму, гайка 12 якого має для цієї цілі дві цапфи. Гайка жорстко закріплена в корпусі та разом з корпусом самовстановлюється на гвинті 13. В рух механізм приводиться за рахунок електродвигуна 14. Для здійснення деформування металу гвинтовий механізм 13 надає повзуну 10 поступального руху, при цьому тяги 7, які зв'язують повзун та сегменти, виконують плоскопаралельний рух. При цьому напрямок сил Τ направлений вздовж тяги та сили R в напрямку радіусу до центру. Вмонтовані до сегментів точечні месдози описують дійсне розподілення нормальних та дотичних напружень по дотичній поверхні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для пластичної деформації металу, що містить привід з гвинтовим механізмом, повзун, опори сегментів, криволінійні сегменти з провушинами, тяги та пальці, який відрізняється тим, що повздовжні осі тяг лежать в площинах, перпендикулярних до радіусів, що проходять через осі пальців та з′єднують тяги та уявні центри криволінійних сегментів при максимальному кутовому положенні криволінійних сегментів відносно їх опор та максимальній товщині h1 обтисненого металу, а при мінімальній товщині h1 пальці криволінійних сегментів розміщені за межами контакту сегментів з металом, при цьому повзун має провушини відповідно провушинам сегментів, які розмішені симетрично гвинтовому механізму. 2 UA 78055 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
