Ствол пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії

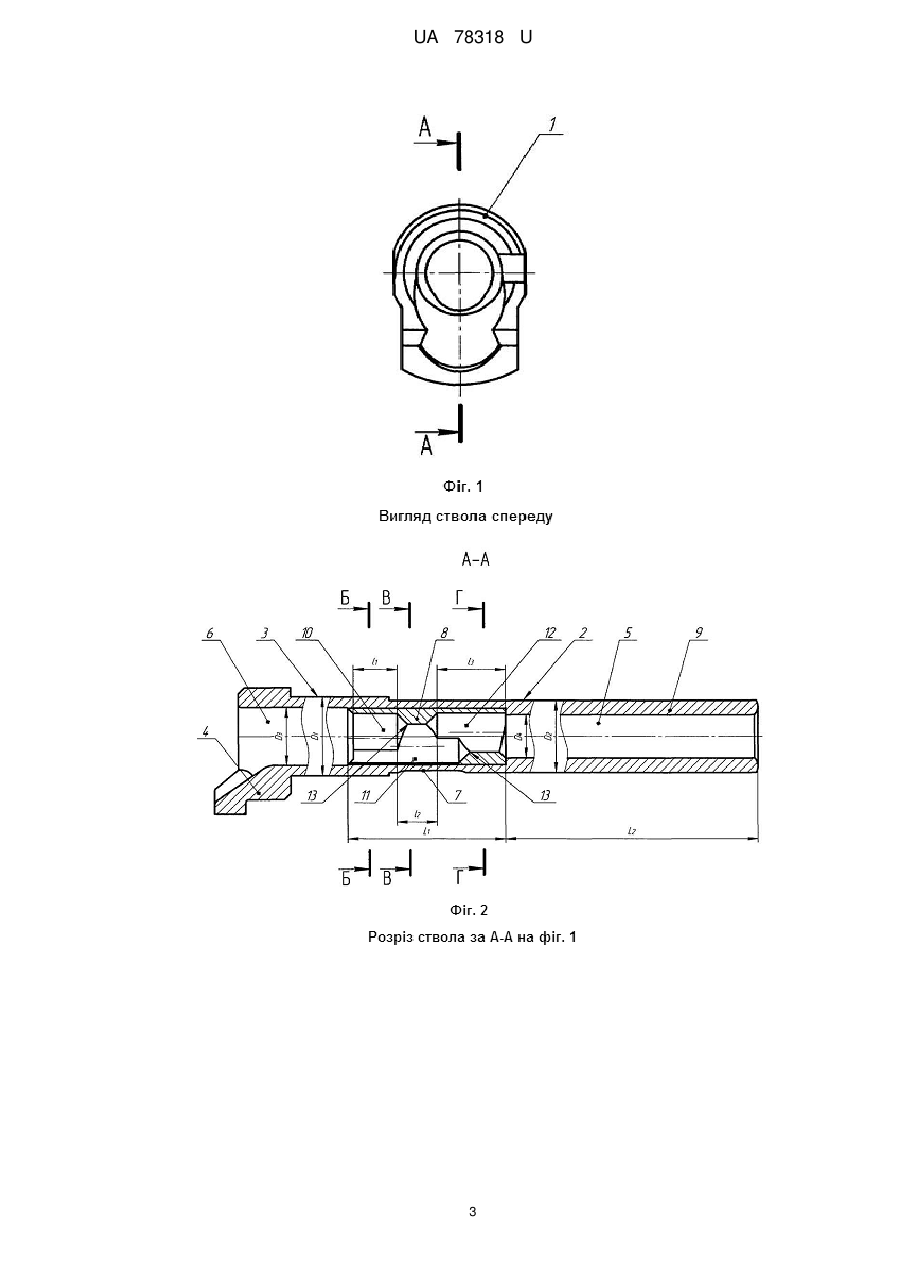

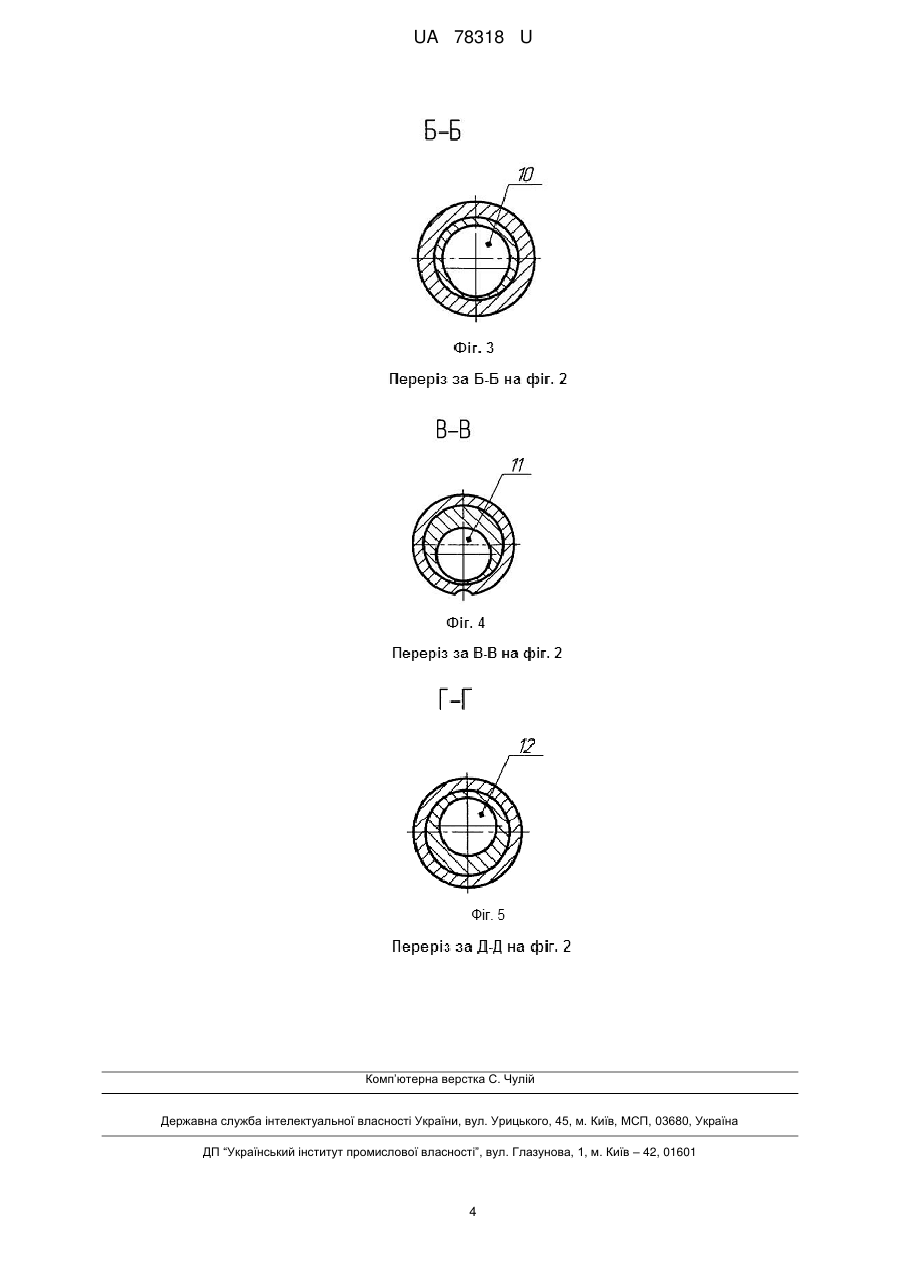

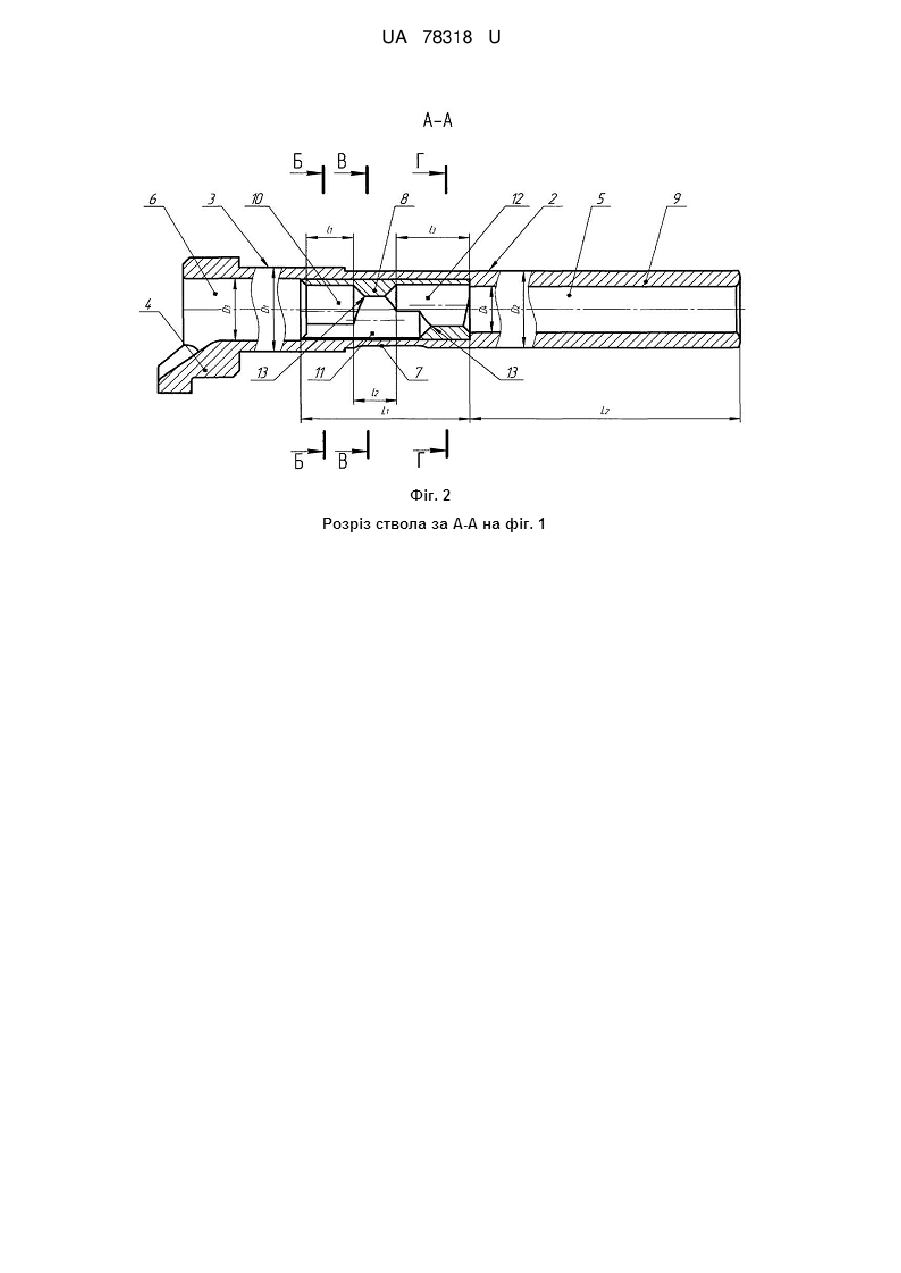

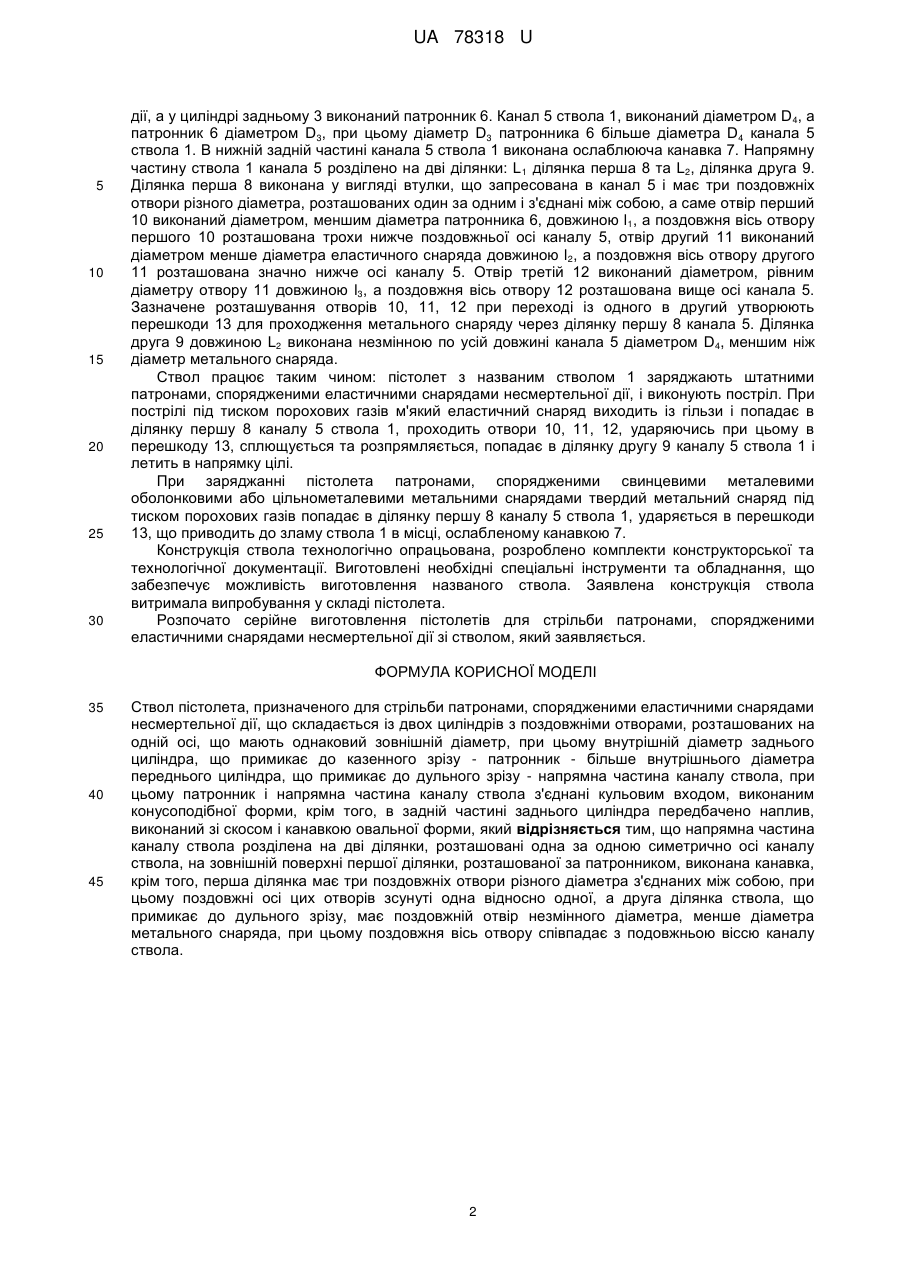

Реферат: Ствол пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, в якому напрямна частина каналу ствола розділена на дві ділянки, розташовані одна за одною симетрично осі каналу ствола, на зовнішній поверхні першої ділянки, розташованої за патронником, виконана канавка, крім того, перша ділянка має три поздовжніх отвори різного діаметра, з'єднаних між собою, при цьому поздовжні осі цих отворів зсунуті одна відносно одної, а друга ділянка ствола, що примикає до дульного зрізу, має поздовжній отвір незмінного діаметра, менше діаметра метального снаряда, при цьому поздовжня вісь отвору співпадає з подовжньою віссю каналу ствола. UA 78318 U (12) UA 78318 U UA 78318 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, а саме до стволів короткоствольних пістолетів, призначених для стрільби патронами, спорядженими еластичними снарядами несмертельної дії наприклад: "Пистолет ИЖ-79-9Т с возможностью стрельбы патронами с резиновой пулей", паспорт 337.776325.075ПС, що виготовляється серійно ФГУП "Ижевский механический завод; "Пристрій для відстрілу набоїв з гумовими кулями "ФОРТ-12Р", керівництво з експлуатації ШИЦГ. 776325.002КЕ виготовляється серійно КНВО "ФОРТ" МВС України та інші. Названі пістолети містять відомий ствол, виконаний у вигляді трубчастої напрямної для проходу уражаючого елемента, при цьому внутрішня поверхня каналу ствола виконана без нарізів, гладкою, з постійним внутрішнім діаметром та пласким дульним зрізом. Як найбільш близький як по суті, так і по задачі вибрано за прототип ствол пристрою для відстрілу набоїв з гумовою кулею "ФОРТ-12Р", який складається із двох вісесиметрично з'єднаних циліндрів, зовнішній діаметр яких постійний, внутрішній діаметр переднього циліндра менше внутрішнього діаметра заднього циліндра, при цьому передній циліндр утворює напрямну частину каналу ствола постійного діаметра по усій довжині, а задній утворює патронник. Діаметр патронника більше, ніж діаметр каналу ствола, тому канал ствола і патронник з'єднані вісесиметрично по конусоподібному переходу. На задній частині заднього циліндра передбачено наплив, виконаний зі скосом для подачі патронів в патронник із магазина, при цьому скіс виконаний з канавкою овальної форми. До недоліків відомого ствола належить те, що при застосуванні ствола у складі зброї можливе використання для стрільби саморобних патронів смертельної дії, замість патронів, споряджених еластичними снарядами несмертельної дії. В основу корисної моделі поставлено задачу шляхом зміни форми каналу ствола забезпечити неможливість використання для стрільби патронів смертельної дії, споряджених свинцевими, металевими, оболонковими або цільнометалевими метальними снарядами. Задача вирішується тим, що ствол зброї для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, який складається із двох циліндрів з поздовжніми отворами, розташованих на одній осі, що мають однаковий зовнішній діаметр, при цьому внутрішній діаметр заднього циліндра, що примикає до казенного зрізу - патронник - більше внутрішнього діаметра переднього циліндра, що примикає до дульного зрізу - напрямна частина каналу ствола, патронник і напрямна частина каналу ствола з'єднані кульовим входом, виконаним конусоподібної форми, крім того, в задній частині заднього циліндра передбачено наплив, виконаний зі скосом у вигляді поздовжньої канавки овальної форми, згідно з корисною моделлю, напрямна частина каналу ствола умовно розділена на дві ділянки, розташовані одна за одною симетрично осі каналу ствола, на зовнішній поверхні першої ділянки, розташованої за патронником, виконана канавка, крім того, перша ділянка має три поздовжніх отвори різного діаметра, з'єднаних між собою, при цьому поздовжні осі цих отворів зсунуті одна відносно одної, друга ділянка ствола, що примикає до дульного зрізу має поздовжній отвір незмінного діаметра, менше діаметра метального снаряда, при цьому поздовжня вісь отвору співпадає з подовжньою віссю каналу ствола. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що перша із двох ділянок, на які умовно розділена напрямна частина каналу ствола, виконана з ослаблювальною канавкою на зовнішній поверхні ствола та має три з'єднані між собою поздовжніх отвори різного діаметра, осі яких зсунуті одна відносно одної, забезпечує при пострілі патроном, спорядженим метальним снарядом смертельної дії свинцевим, з металевою оболонкою або цільнометалевим злам напрямної частини каналу ствола в місці, ослабленому канавкою на зовнішній поверхні ствола або втрату енергії названого метального снаряда на виході із отвору дульного зрізу. Таким чином ствол для пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, який заявляється, відповідає критерію корисної моделі - "новизна". Суть корисної моделі пояснюється за допомогою креслення та схем: Фіг. 1 Вигляд ствола спереду. Фіг. 2 Розріз ствола за А-А на фіг. 1. Фіг. 3 Переріз ствола за Б-Б на фіг. 3. Фіг. 4 Переріз ствола за В-В на фіг. 2. Фіг. 5 Переріз ствола за Г-Г за фіг. 2. Ствол для пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, містить безпосередньо ствол 1, що складений з двох вісесиметричних з'єднаних переднього 2 та заднього 3 циліндрів з постійним зовнішнім діаметром D1 та D2 кожного із згаданих циліндрів і наплив 4, виконаний на циліндрі задньому 3. У циліндрі передньому 2 виконаний канал 5 для проходу еластичного снаряду несмертельної 1 UA 78318 U 5 10 15 20 25 30 дії, а у циліндрі задньому 3 виконаний патронник 6. Канал 5 ствола 1, виконаний діаметром D 4, а патронник 6 діаметром D3, при цьому діаметр D3 патронника 6 більше діаметра D4 канала 5 ствола 1. В нижній задній частині канала 5 ствола 1 виконана ослаблююча канавка 7. Напрямну частину ствола 1 канала 5 розділено на дві ділянки: L 1 ділянка перша 8 та L2, ділянка друга 9. Ділянка перша 8 виконана у вигляді втулки, що запресована в канал 5 і має три поздовжніх отвори різного діаметра, розташованих один за одним і з'єднані між собою, а саме отвір перший 10 виконаний діаметром, меншим діаметра патронника 6, довжиною l1, а поздовжня вісь отвору першого 10 розташована трохи нижче поздовжньої осі каналу 5, отвір другий 11 виконаний діаметром менше діаметра еластичного снаряда довжиною l2, а поздовжня вісь отвору другого 11 розташована значно нижче осі каналу 5. Отвір третій 12 виконаний діаметром, рівним діаметру отвору 11 довжиною l3, а поздовжня вісь отвору 12 розташована вище осі канала 5. Зазначене розташування отворів 10, 11, 12 при переході із одного в другий утворюють перешкоди 13 для проходження метального снаряду через ділянку першу 8 канала 5. Ділянка друга 9 довжиною L2 виконана незмінною по усій довжині канала 5 діаметром D4, меншим ніж діаметр метального снаряда. Ствол працює таким чином: пістолет з названим стволом 1 заряджають штатними патронами, спорядженими еластичними снарядами несмертельної дії, і виконують постріл. При пострілі під тиском порохових газів м'який еластичний снаряд виходить із гільзи і попадає в ділянку першу 8 каналу 5 ствола 1, проходить отвори 10, 11, 12, ударяючись при цьому в перешкоду 13, сплющується та розпрямляється, попадає в ділянку другу 9 каналу 5 ствола 1 і летить в напрямку цілі. При заряджанні пістолета патронами, спорядженими свинцевими металевими оболонковими або цільнометалевими метальними снарядами твердий метальний снаряд під тиском порохових газів попадає в ділянку першу 8 каналу 5 ствола 1, ударяється в перешкоди 13, що приводить до зламу ствола 1 в місці, ослабленому канавкою 7. Конструкція ствола технологічно опрацьована, розроблено комплекти конструкторської та технологічної документації. Виготовлені необхідні спеціальні інструменти та обладнання, що забезпечує можливість виготовлення названого ствола. Заявлена конструкція ствола витримала випробування у складі пістолета. Розпочато серійне виготовлення пістолетів для стрільби патронами, спорядженими еластичними снарядами несмертельної дії зі стволом, який заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Ствол пістолета, призначеного для стрільби патронами, спорядженими еластичними снарядами несмертельної дії, що складається із двох циліндрів з поздовжніми отворами, розташованих на одній осі, що мають однаковий зовнішній діаметр, при цьому внутрішній діаметр заднього циліндра, що примикає до казенного зрізу - патронник - більше внутрішнього діаметра переднього циліндра, що примикає до дульного зрізу - напрямна частина каналу ствола, при цьому патронник і напрямна частина каналу ствола з'єднані кульовим входом, виконаним конусоподібної форми, крім того, в задній частині заднього циліндра передбачено наплив, виконаний зі скосом і канавкою овальної форми, який відрізняється тим, що напрямна частина каналу ствола розділена на дві ділянки, розташовані одна за одною симетрично осі каналу ствола, на зовнішній поверхні першої ділянки, розташованої за патронником, виконана канавка, крім того, перша ділянка має три поздовжніх отвори різного діаметра з'єднаних між собою, при цьому поздовжні осі цих отворів зсунуті одна відносно одної, а друга ділянка ствола, що примикає до дульного зрізу, має поздовжній отвір незмінного діаметра, менше діаметра метального снаряда, при цьому поздовжня вісь отвору співпадає з подовжньою віссю каналу ствола. 2 UA 78318 U 3 UA 78318 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
