Регульований шків клинопасової передачі

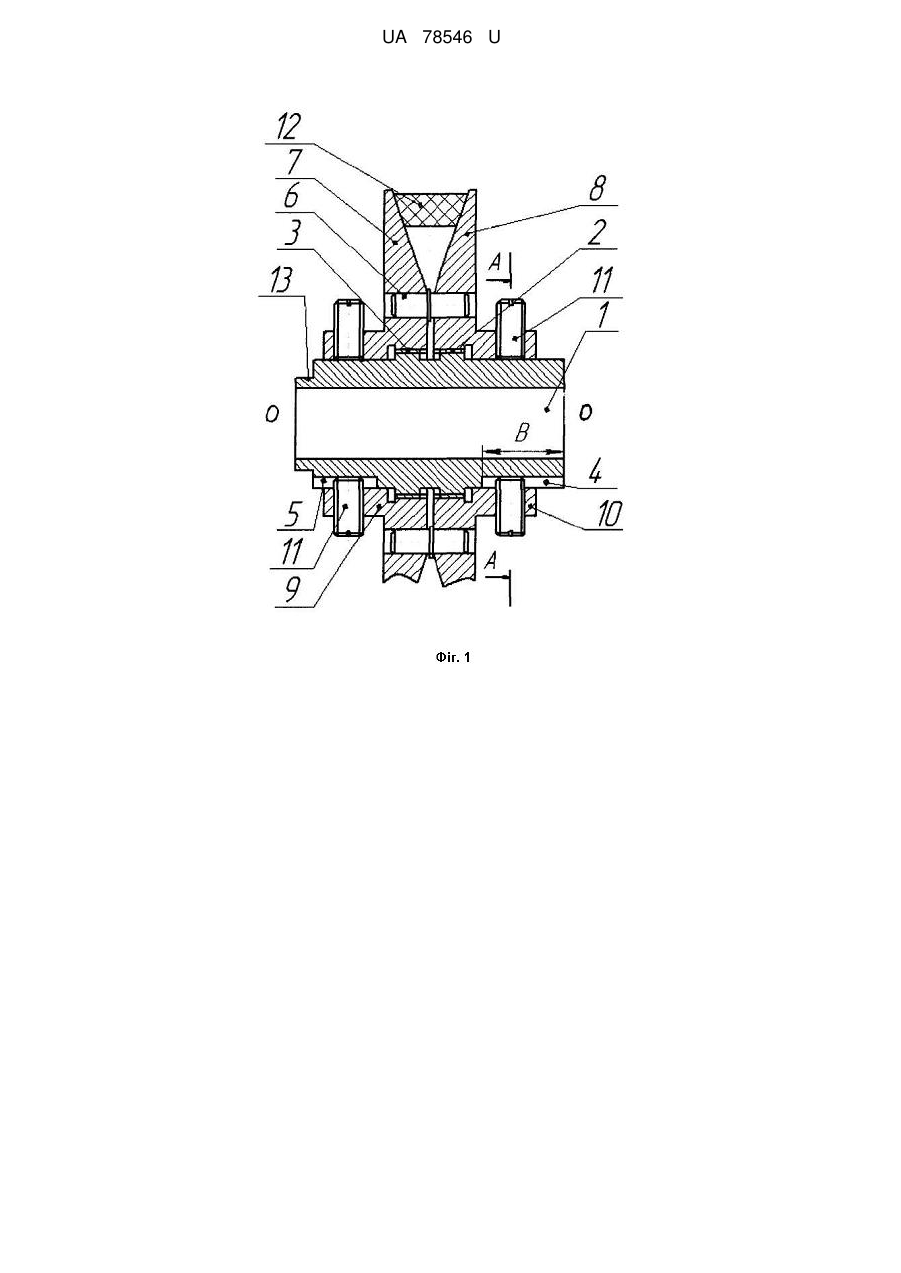

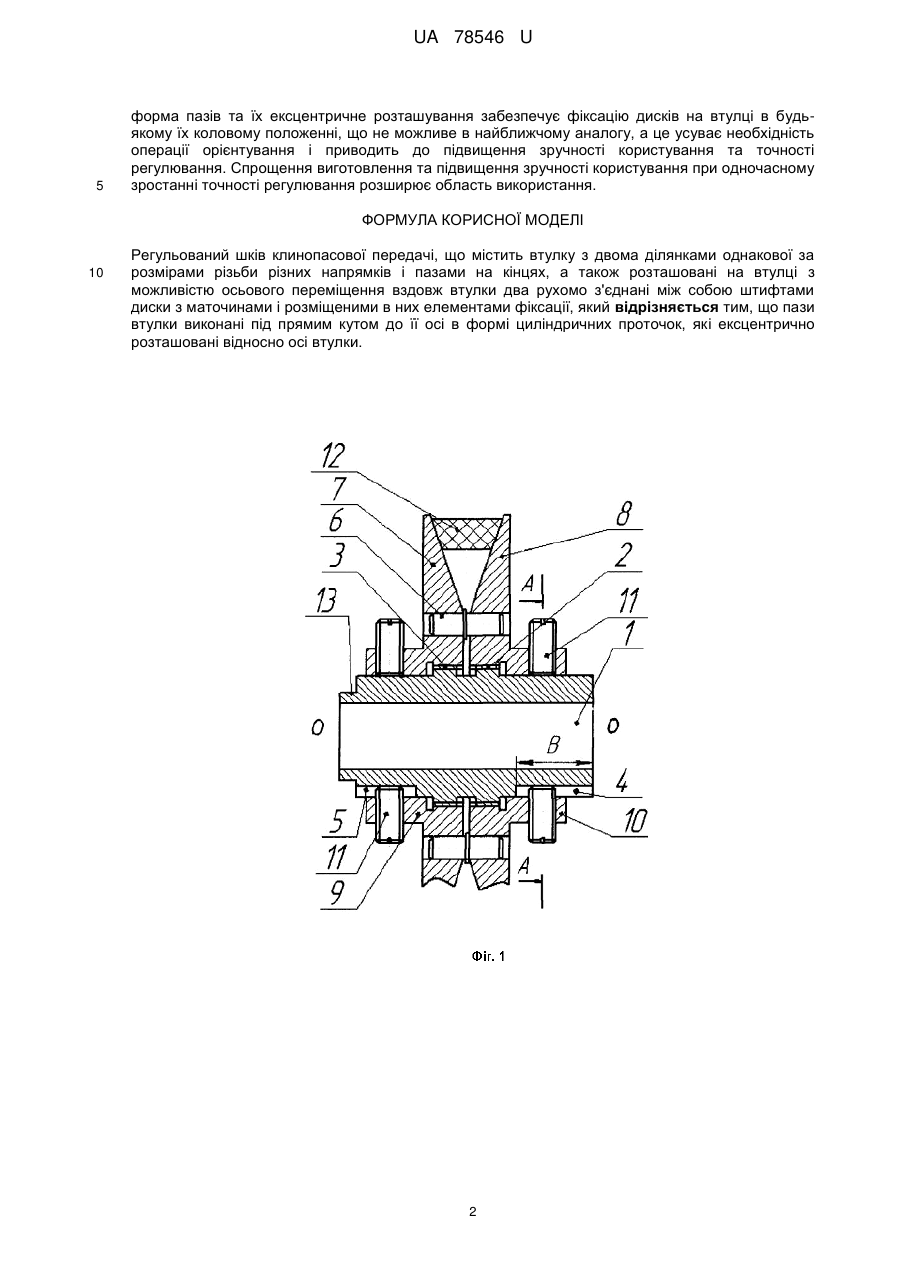

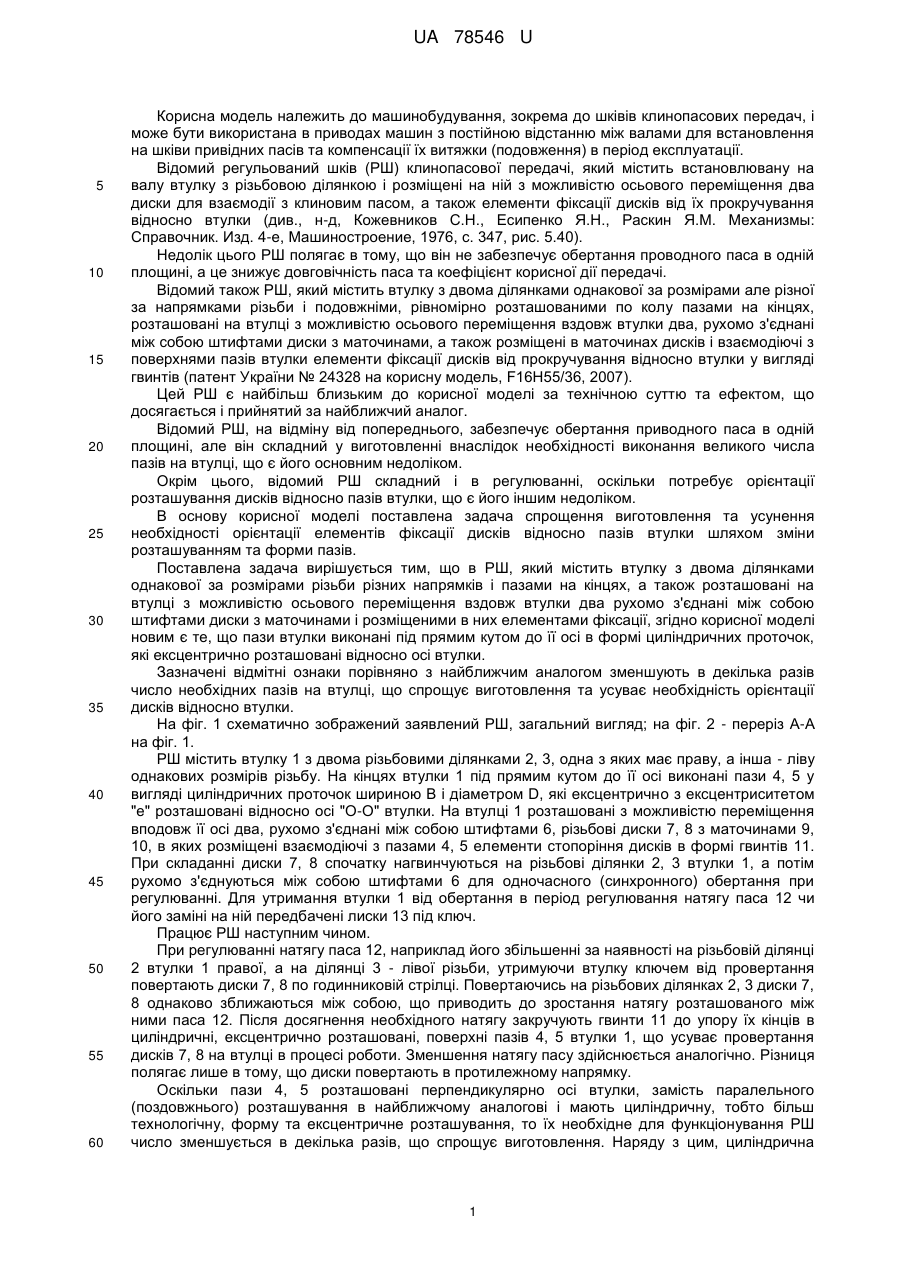

Реферат: UA 78546 U UA 78546 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, зокрема до шківів клинопасових передач, і може бути використана в приводах машин з постійною відстанню між валами для встановлення на шківи привідних пасів та компенсації їх витяжки (подовження) в період експлуатації. Відомий регульований шків (РШ) клинопасової передачі, який містить встановлювану на валу втулку з різьбовою ділянкою і розміщені на ній з можливістю осьового переміщення два диски для взаємодії з клиновим пасом, а також елементи фіксації дисків від їх прокручування відносно втулки (див., н-д, Кожевников С.Н., Есипенко Я.Н., Раскин Я.М. Механизмы: Справочник. Изд. 4-е, Машиностроение, 1976, с. 347, рис. 5.40). Недолік цього РШ полягає в тому, що він не забезпечує обертання проводного паса в одній площині, а це знижує довговічність паса та коефіцієнт корисної дії передачі. Відомий також РШ, який містить втулку з двома ділянками однакової за розмірами але різної за напрямками різьби і подовжніми, рівномірно розташованими по колу пазами на кінцях, розташовані на втулці з можливістю осьового переміщення вздовж втулки два, рухомо з'єднані між собою штифтами диски з маточинами, а також розміщені в маточинах дисків і взаємодіючі з поверхнями пазів втулки елементи фіксації дисків від прокручування відносно втулки у вигляді гвинтів (патент України № 24328 на корисну модель, F16H55/36, 2007). Цей РШ є найбільш близьким до корисної моделі за технічною суттю та ефектом, що досягається і прийнятий за найближчий аналог. Відомий РШ, на відміну від попереднього, забезпечує обертання приводного паса в одній площині, але він складний у виготовленні внаслідок необхідності виконання великого числа пазів на втулці, що є його основним недоліком. Окрім цього, відомий РШ складний і в регулюванні, оскільки потребує орієнтації розташування дисків відносно пазів втулки, що є його іншим недоліком. В основу корисної моделі поставлена задача спрощення виготовлення та усунення необхідності орієнтації елементів фіксації дисків відносно пазів втулки шляхом зміни розташуванням та форми пазів. Поставлена задача вирішується тим, що в РШ, який містить втулку з двома ділянками однакової за розмірами різьби різних напрямків і пазами на кінцях, а також розташовані на втулці з можливістю осьового переміщення вздовж втулки два рухомо з'єднані між собою штифтами диски з маточинами і розміщеними в них елементами фіксації, згідно корисної моделі новим є те, що пази втулки виконані під прямим кутом до її осі в формі циліндричних проточок, які ексцентрично розташовані відносно осі втулки. Зазначені відмітні ознаки порівняно з найближчим аналогом зменшують в декілька разів число необхідних пазів на втулці, що спрощує виготовлення та усуває необхідність орієнтації дисків відносно втулки. На фіг. 1 схематично зображений заявлений РШ, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. РШ містить втулку 1 з двома різьбовими ділянками 2, 3, одна з яких має праву, а інша - ліву однакових розмірів різьбу. На кінцях втулки 1 під прямим кутом до її осі виконані пази 4, 5 у вигляді циліндричних проточок шириною В і діаметром D, які ексцентрично з ексцентриситетом "е" розташовані відносно осі "О-О" втулки. На втулці 1 розташовані з можливістю переміщення вподовж її осі два, рухомо з'єднані між собою штифтами 6, різьбові диски 7, 8 з маточинами 9, 10, в яких розміщені взаємодіючі з пазами 4, 5 елементи стопоріння дисків в формі гвинтів 11. При складанні диски 7, 8 спочатку нагвинчуються на різьбові ділянки 2, 3 втулки 1, а потім рухомо з'єднуються між собою штифтами 6 для одночасного (синхронного) обертання при регулюванні. Для утримання втулки 1 від обертання в період регулювання натягу паса 12 чи його заміні на ній передбачені лиски 13 під ключ. Працює РШ наступним чином. При регулюванні натягу паса 12, наприклад його збільшенні за наявності на різьбовій ділянці 2 втулки 1 правої, а на ділянці 3 - лівої різьби, утримуючи втулку ключем від провертання повертають диски 7, 8 по годинниковій стрілці. Повертаючись на різьбових ділянках 2, 3 диски 7, 8 однаково зближаються між собою, що приводить до зростання натягу розташованого між ними паса 12. Після досягнення необхідного натягу закручують гвинти 11 до упору їх кінців в циліндричні, ексцентрично розташовані, поверхні пазів 4, 5 втулки 1, що усуває провертання дисків 7, 8 на втулці в процесі роботи. Зменшення натягу пасу здійснюється аналогічно. Різниця полягає лише в тому, що диски повертають в протилежному напрямку. Оскільки пази 4, 5 розташовані перпендикулярно осі втулки, замість паралельного (поздовжнього) розташування в найближчому аналогові і мають циліндричну, тобто більш технологічну, форму та ексцентричне розташування, то їх необхідне для функціонування РШ число зменшується в декілька разів, що спрощує виготовлення. Наряду з цим, циліндрична 1 UA 78546 U 5 форма пазів та їх ексцентричне розташування забезпечує фіксацію дисків на втулці в будьякому їх коловому положенні, що не можливе в найближчому аналогу, а це усуває необхідність операції орієнтування і приводить до підвищення зручності користування та точності регулювання. Спрощення виготовлення та підвищення зручності користування при одночасному зростанні точності регулювання розширює область використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Регульований шків клинопасової передачі, що містить втулку з двома ділянками однакової за розмірами різьби різних напрямків і пазами на кінцях, а також розташовані на втулці з можливістю осьового переміщення вздовж втулки два рухомо з'єднані між собою штифтами диски з маточинами і розміщеними в них елементами фіксації, який відрізняється тим, що пази втулки виконані під прямим кутом до її осі в формі циліндричних проточок, які ексцентрично розташовані відносно осі втулки. 2 UA 78546 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
