Транспортна система установки для запису даних на пластикову картку

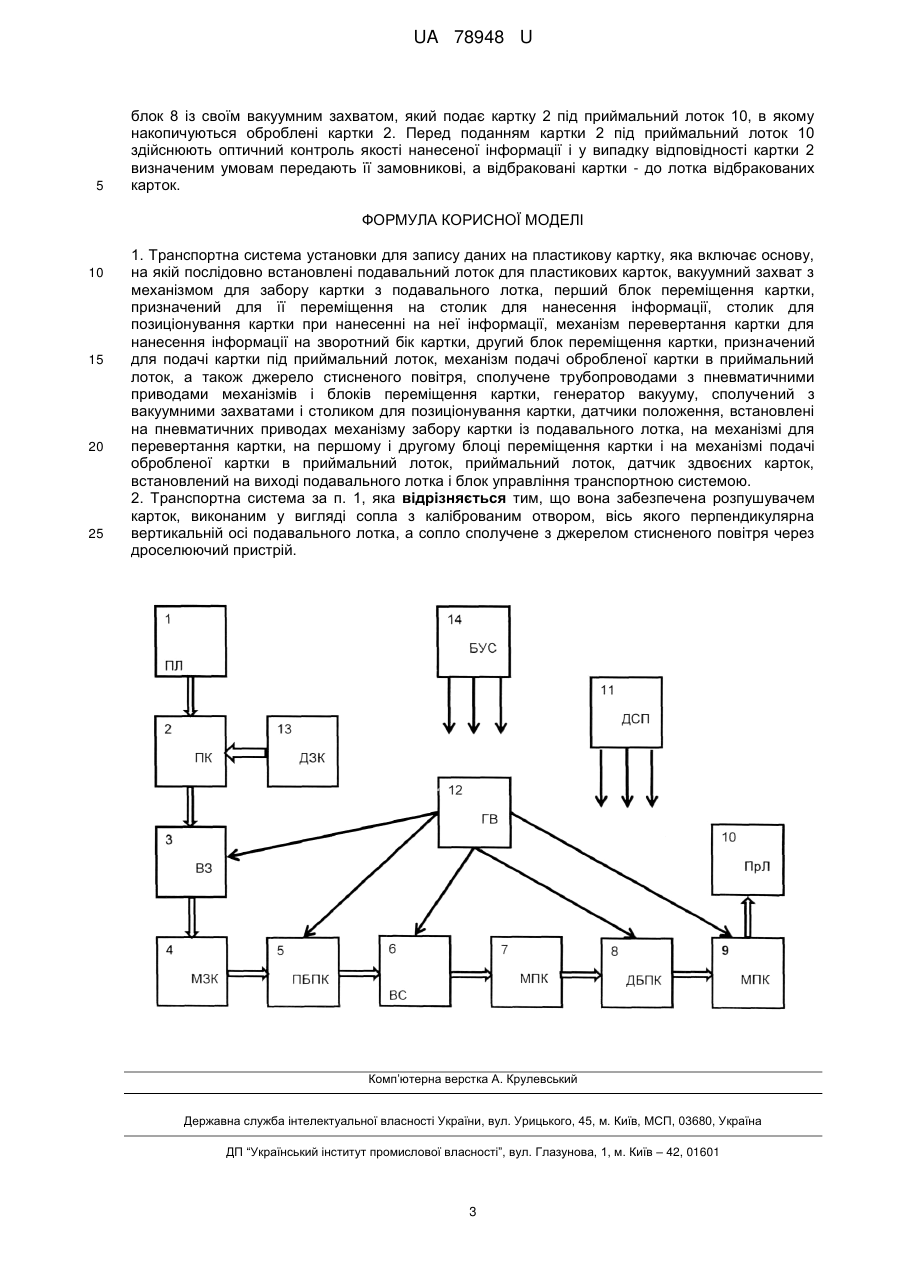

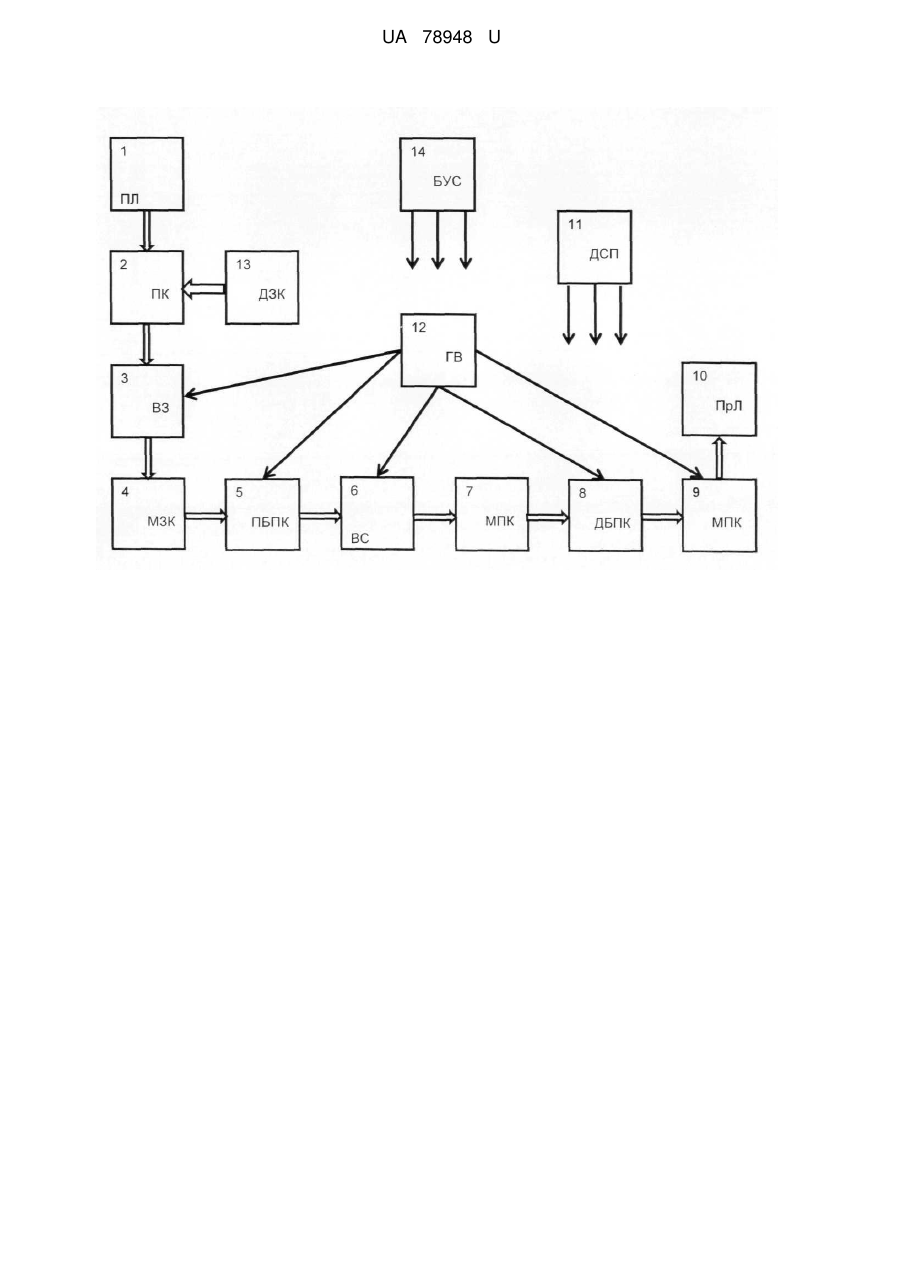

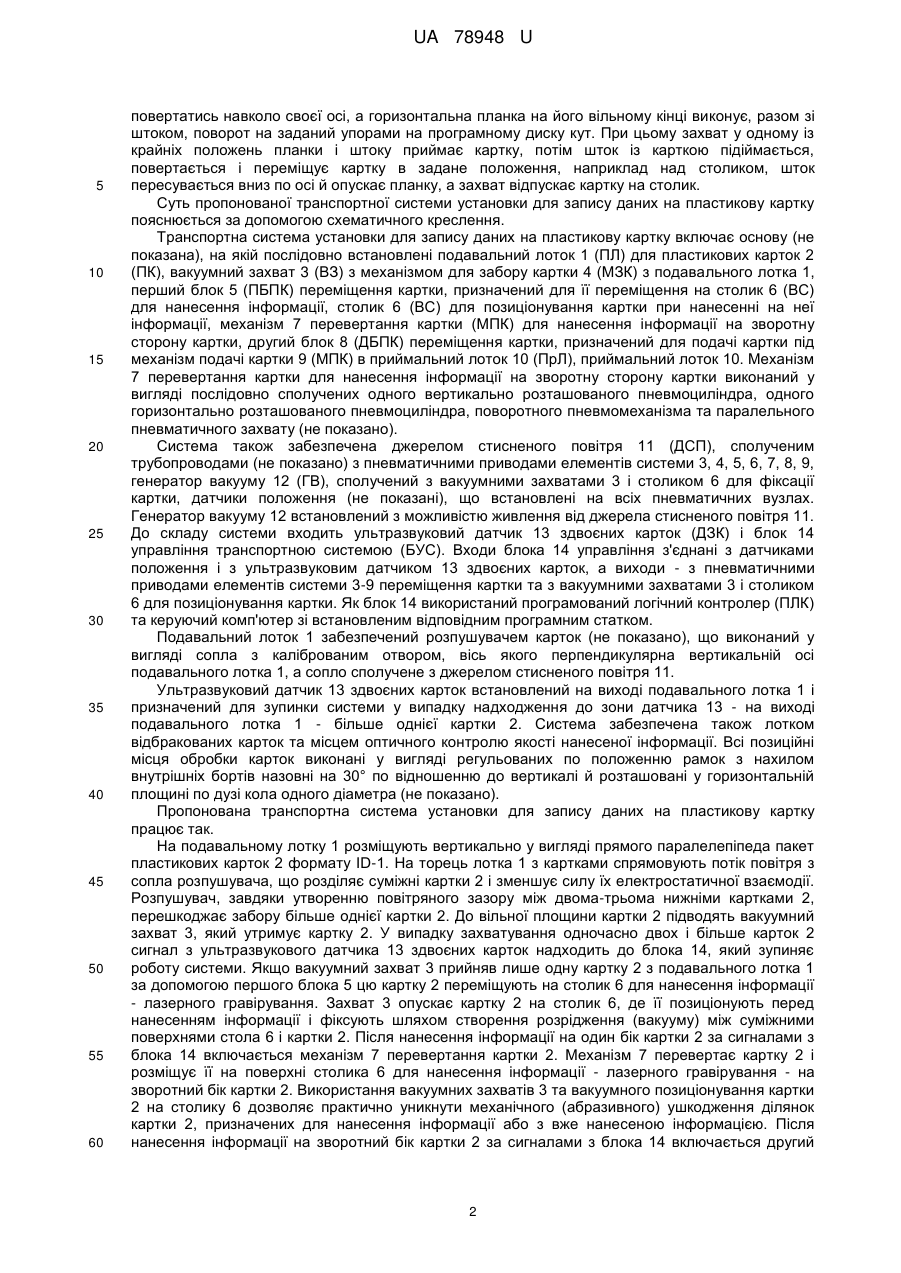

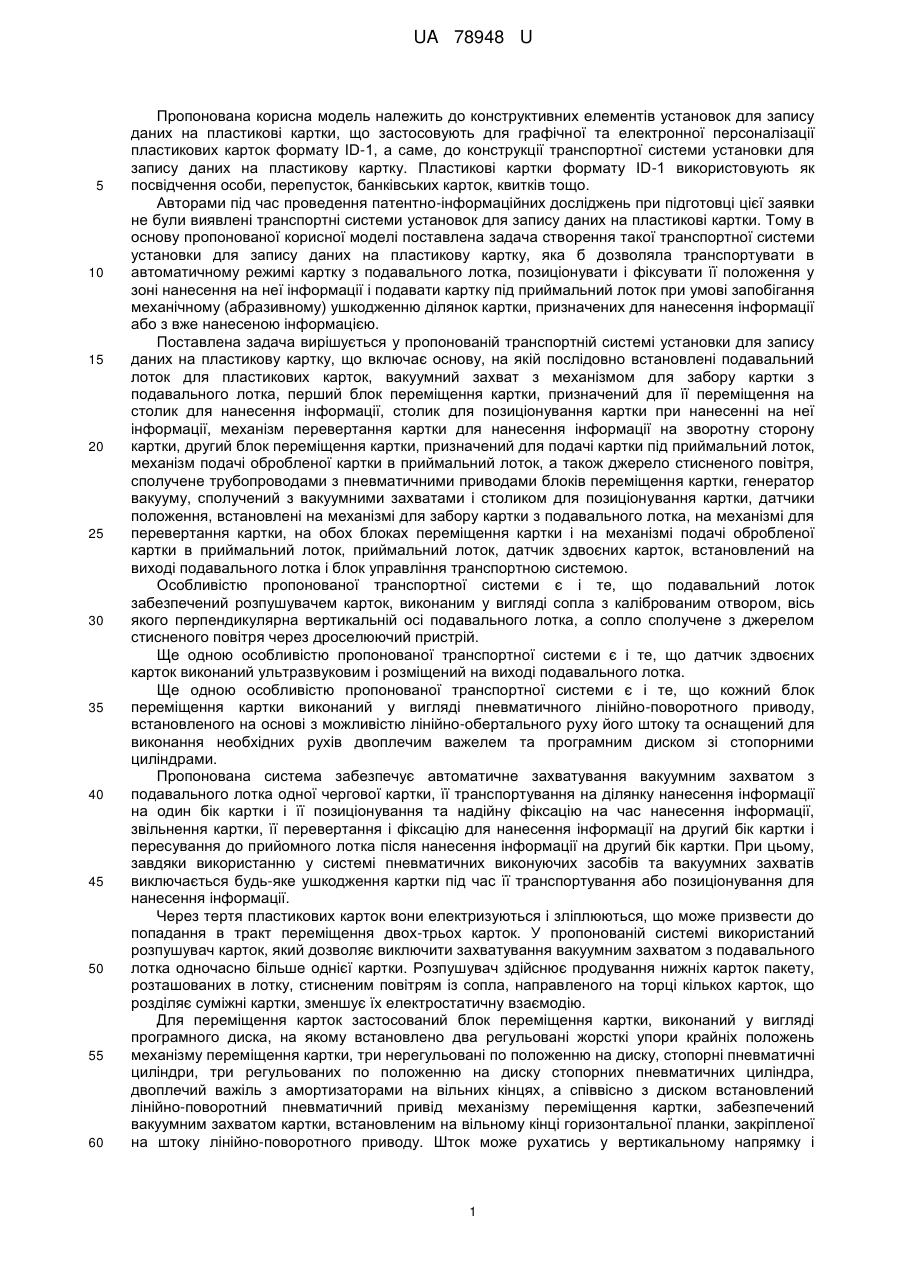

Реферат: Транспортна система установки для запису даних на пластикову картку, яка включає основу, на якій послідовно встановлені подавальний лоток для пластикових карток, вакуумний захват з механізмом для забору картки з подавального лотка, перший блок переміщення картки, призначений для її переміщення на столик для нанесення інформації, столик для позиціонування картки при нанесенні на неї інформації, механізм перевертання картки для нанесення інформації на зворотний бік картки, другий блок переміщення картки, призначений для подачі картки під приймальний лоток, механізм подачі обробленої картки в приймальний лоток, а також джерело стисненого повітря, сполучене трубопроводами з пневматичними приводами механізмів і блоків переміщення картки, генератор вакууму, сполучений з вакуумними захватами і столиком для позиціонування картки, датчики положення, встановлені на пневматичних приводах механізму забору картки із подавального лотка, на механізмі для перевертання картки, на першому і другому блоці переміщення картки і на механізмі подачі обробленої картки в приймальний лоток, приймальний лоток, датчик здвоєних карток, встановлений на виході подавального лотка і блок управління транспортною системою. UA 78948 U (12) UA 78948 U UA 78948 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до конструктивних елементів установок для запису даних на пластикові картки, що застосовують для графічної та електронної персоналізації пластикових карток формату ID-1, а саме, до конструкції транспортної системи установки для запису даних на пластикову картку. Пластикові картки формату ID-1 використовують як посвідчення особи, перепусток, банківських карток, квитків тощо. Авторами під час проведення патентно-інформаційних досліджень при підготовці цієї заявки не були виявлені транспортні системи установок для запису даних на пластикові картки. Тому в основу пропонованої корисної моделі поставлена задача створення такої транспортної системи установки для запису даних на пластикову картку, яка б дозволяла транспортувати в автоматичному режимі картку з подавального лотка, позиціонувати і фіксувати її положення у зоні нанесення на неї інформації і подавати картку під приймальний лоток при умові запобігання механічному (абразивному) ушкодженню ділянок картки, призначених для нанесення інформації або з вже нанесеною інформацією. Поставлена задача вирішується у пропонованій транспортній системі установки для запису даних на пластикову картку, що включає основу, на якій послідовно встановлені подавальний лоток для пластикових карток, вакуумний захват з механізмом для забору картки з подавального лотка, перший блок переміщення картки, призначений для її переміщення на столик для нанесення інформації, столик для позиціонування картки при нанесенні на неї інформації, механізм перевертання картки для нанесення інформації на зворотну сторону картки, другий блок переміщення картки, призначений для подачі картки під приймальний лоток, механізм подачі обробленої картки в приймальний лоток, а також джерело стисненого повітря, сполучене трубопроводами з пневматичними приводами блоків переміщення картки, генератор вакууму, сполучений з вакуумними захватами і столиком для позиціонування картки, датчики положення, встановлені на механізмі для забору картки з подавального лотка, на механізмі для перевертання картки, на обох блоках переміщення картки і на механізмі подачі обробленої картки в приймальний лоток, приймальний лоток, датчик здвоєних карток, встановлений на виході подавального лотка і блок управління транспортною системою. Особливістю пропонованої транспортної системи є і те, що подавальний лоток забезпечений розпушувачем карток, виконаним у вигляді сопла з каліброваним отвором, вісь якого перпендикулярна вертикальній осі подавального лотка, а сопло сполучене з джерелом стисненого повітря через дроселюючий пристрій. Ще одною особливістю пропонованої транспортної системи є і те, що датчик здвоєних карток виконаний ультразвуковим і розміщений на виході подавального лотка. Ще одною особливістю пропонованої транспортної системи є і те, що кожний блок переміщення картки виконаний у вигляді пневматичного лінійно-поворотного приводу, встановленого на основі з можливістю лінійно-обертального руху його штоку та оснащений для виконання необхідних рухів двоплечим важелем та програмним диском зі стопорними циліндрами. Пропонована система забезпечує автоматичне захватування вакуумним захватом з подавального лотка одної чергової картки, її транспортування на ділянку нанесення інформації на один бік картки і її позиціонування та надійну фіксацію на час нанесення інформації, звільнення картки, її перевертання і фіксацію для нанесення інформації на другий бік картки і пересування до прийомного лотка після нанесення інформації на другий бік картки. При цьому, завдяки використанню у системі пневматичних виконуючих засобів та вакуумних захватів виключається будь-яке ушкодження картки під час її транспортування або позиціонування для нанесення інформації. Через тертя пластикових карток вони електризуються і зліплюються, що може призвести до попадання в тракт переміщення двох-трьох карток. У пропонованій системі використаний розпушувач карток, який дозволяє виключити захватування вакуумним захватом з подавального лотка одночасно більше однієї картки. Розпушувач здійснює продування нижніх карток пакету, розташованих в лотку, стисненим повітрям із сопла, направленого на торці кількох карток, що розділяє суміжні картки, зменшує їх електростатичну взаємодію. Для переміщення карток застосований блок переміщення картки, виконаний у вигляді програмного диска, на якому встановлено два регульовані жорсткі упори крайніх положень механізму переміщення картки, три нерегульовані по положенню на диску, стопорні пневматичні циліндри, три регульованих по положенню на диску стопорних пневматичних циліндра, двоплечий важіль з амортизаторами на вільних кінцях, а співвісно з диском встановлений лінійно-поворотний пневматичний привід механізму переміщення картки, забезпечений вакуумним захватом картки, встановленим на вільному кінці горизонтальної планки, закріпленої на штоку лінійно-поворотного приводу. Шток може рухатись у вертикальному напрямку і 1 UA 78948 U 5 10 15 20 25 30 35 40 45 50 55 60 повертатись навколо своєї осі, а горизонтальна планка на його вільному кінці виконує, разом зі штоком, поворот на заданий упорами на програмному диску кут. При цьому захват у одному із крайніх положень планки і штоку приймає картку, потім шток із карткою підіймається, повертається і переміщує картку в задане положення, наприклад над столиком, шток пересувається вниз по осі й опускає планку, а захват відпускає картку на столик. Суть пропонованої транспортної системи установки для запису даних на пластикову картку пояснюється за допомогою схематичного креслення. Транспортна система установки для запису даних на пластикову картку включає основу (не показана), на якій послідовно встановлені подавальний лоток 1 (ПЛ) для пластикових карток 2 (ПК), вакуумний захват 3 (ВЗ) з механізмом для забору картки 4 (МЗК) з подавального лотка 1, перший блок 5 (ПБПК) переміщення картки, призначений для її переміщення на столик 6 (ВС) для нанесення інформації, столик 6 (ВС) для позиціонування картки при нанесенні на неї інформації, механізм 7 перевертання картки (МПК) для нанесення інформації на зворотну сторону картки, другий блок 8 (ДБПК) переміщення картки, призначений для подачі картки під механізм подачі картки 9 (МПК) в приймальний лоток 10 (ПрЛ), приймальний лоток 10. Механізм 7 перевертання картки для нанесення інформації на зворотну сторону картки виконаний у вигляді послідовно сполучених одного вертикально розташованого пневмоциліндра, одного горизонтально розташованого пневмоциліндра, поворотного пневмомеханізма та паралельного пневматичного захвату (не показано). Система також забезпечена джерелом стисненого повітря 11 (ДСП), сполученим трубопроводами (не показано) з пневматичними приводами елементів системи 3, 4, 5, 6, 7, 8, 9, генератор вакууму 12 (ГВ), сполучений з вакуумними захватами 3 і столиком 6 для фіксації картки, датчики положення (не показані), що встановлені на всіх пневматичних вузлах. Генератор вакууму 12 встановлений з можливістю живлення від джерела стисненого повітря 11. До складу системи входить ультразвуковий датчик 13 здвоєних карток (ДЗК) і блок 14 управління транспортною системою (БУС). Входи блока 14 управління з'єднані з датчиками положення і з ультразвуковим датчиком 13 здвоєних карток, а виходи - з пневматичними приводами елементів системи 3-9 переміщення картки та з вакуумними захватами 3 і столиком 6 для позиціонування картки. Як блок 14 використаний програмований логічний контролер (ПЛК) та керуючий комп'ютер зі встановленим відповідним програмним статком. Подавальний лоток 1 забезпечений розпушувачем карток (не показано), що виконаний у вигляді сопла з каліброваним отвором, вісь якого перпендикулярна вертикальній осі подавального лотка 1, а сопло сполучене з джерелом стисненого повітря 11. Ультразвуковий датчик 13 здвоєних карток встановлений на виході подавального лотка 1 і призначений для зупинки системи у випадку надходження до зони датчика 13 - на виході подавального лотка 1 - більше однієї картки 2. Система забезпечена також лотком відбракованих карток та місцем оптичного контролю якості нанесеної інформації. Всі позиційні місця обробки карток виконані у вигляді регульованих по положенню рамок з нахилом внутрішніх бортів назовні на 30° по відношенню до вертикалі й розташовані у горизонтальній площині по дузі кола одного діаметра (не показано). Пропонована транспортна система установки для запису даних на пластикову картку працює так. На подавальному лотку 1 розміщують вертикально у вигляді прямого паралелепіпеда пакет пластикових карток 2 формату ID-1. На торець лотка 1 з картками спрямовують потік повітря з сопла розпушувача, що розділяє суміжні картки 2 і зменшує силу їх електростатичної взаємодії. Розпушувач, завдяки утворенню повітряного зазору між двома-трьома нижніми картками 2, перешкоджає забору більше однієї картки 2. До вільної площини картки 2 підводять вакуумний захват 3, який утримує картку 2. У випадку захватування одночасно двох і більше карток 2 сигнал з ультразвукового датчика 13 здвоєних карток надходить до блока 14, який зупиняє роботу системи. Якщо вакуумний захват 3 прийняв лише одну картку 2 з подавального лотка 1 за допомогою першого блока 5 цю картку 2 переміщують на столик 6 для нанесення інформації - лазерного гравірування. Захват 3 опускає картку 2 на столик 6, де її позиціонують перед нанесенням інформації і фіксують шляхом створення розрідження (вакууму) між суміжними поверхнями стола 6 і картки 2. Після нанесення інформації на один бік картки 2 за сигналами з блока 14 включається механізм 7 перевертання картки 2. Механізм 7 перевертає картку 2 і розміщує її на поверхні столика 6 для нанесення інформації - лазерного гравірування - на зворотний бік картки 2. Використання вакуумних захватів 3 та вакуумного позиціонування картки 2 на столику 6 дозволяє практично уникнути механічного (абразивного) ушкодження ділянок картки 2, призначених для нанесення інформації або з вже нанесеною інформацією. Після нанесення інформації на зворотний бік картки 2 за сигналами з блока 14 включається другий 2 UA 78948 U 5 блок 8 із своїм вакуумним захватом, який подає картку 2 під приймальний лоток 10, в якому накопичуються оброблені картки 2. Перед поданням картки 2 під приймальний лоток 10 здійснюють оптичний контроль якості нанесеної інформації і у випадку відповідності картки 2 визначеним умовам передають її замовникові, а відбраковані картки - до лотка відбракованих карток. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Транспортна система установки для запису даних на пластикову картку, яка включає основу, на якій послідовно встановлені подавальний лоток для пластикових карток, вакуумний захват з механізмом для забору картки з подавального лотка, перший блок переміщення картки, призначений для її переміщення на столик для нанесення інформації, столик для позиціонування картки при нанесенні на неї інформації, механізм перевертання картки для нанесення інформації на зворотний бік картки, другий блок переміщення картки, призначений для подачі картки під приймальний лоток, механізм подачі обробленої картки в приймальний лоток, а також джерело стисненого повітря, сполучене трубопроводами з пневматичними приводами механізмів і блоків переміщення картки, генератор вакууму, сполучений з вакуумними захватами і столиком для позиціонування картки, датчики положення, встановлені на пневматичних приводах механізму забору картки із подавального лотка, на механізмі для перевертання картки, на першому і другому блоці переміщення картки і на механізмі подачі обробленої картки в приймальний лоток, приймальний лоток, датчик здвоєних карток, встановлений на виході подавального лотка і блок управління транспортною системою. 2. Транспортна система за п. 1, яка відрізняється тим, що вона забезпечена розпушувачем карток, виконаним у вигляді сопла з каліброваним отвором, вісь якого перпендикулярна вертикальній осі подавального лотка, а сопло сполучене з джерелом стисненого повітря через дроселюючий пристрій. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
