Модуль позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку

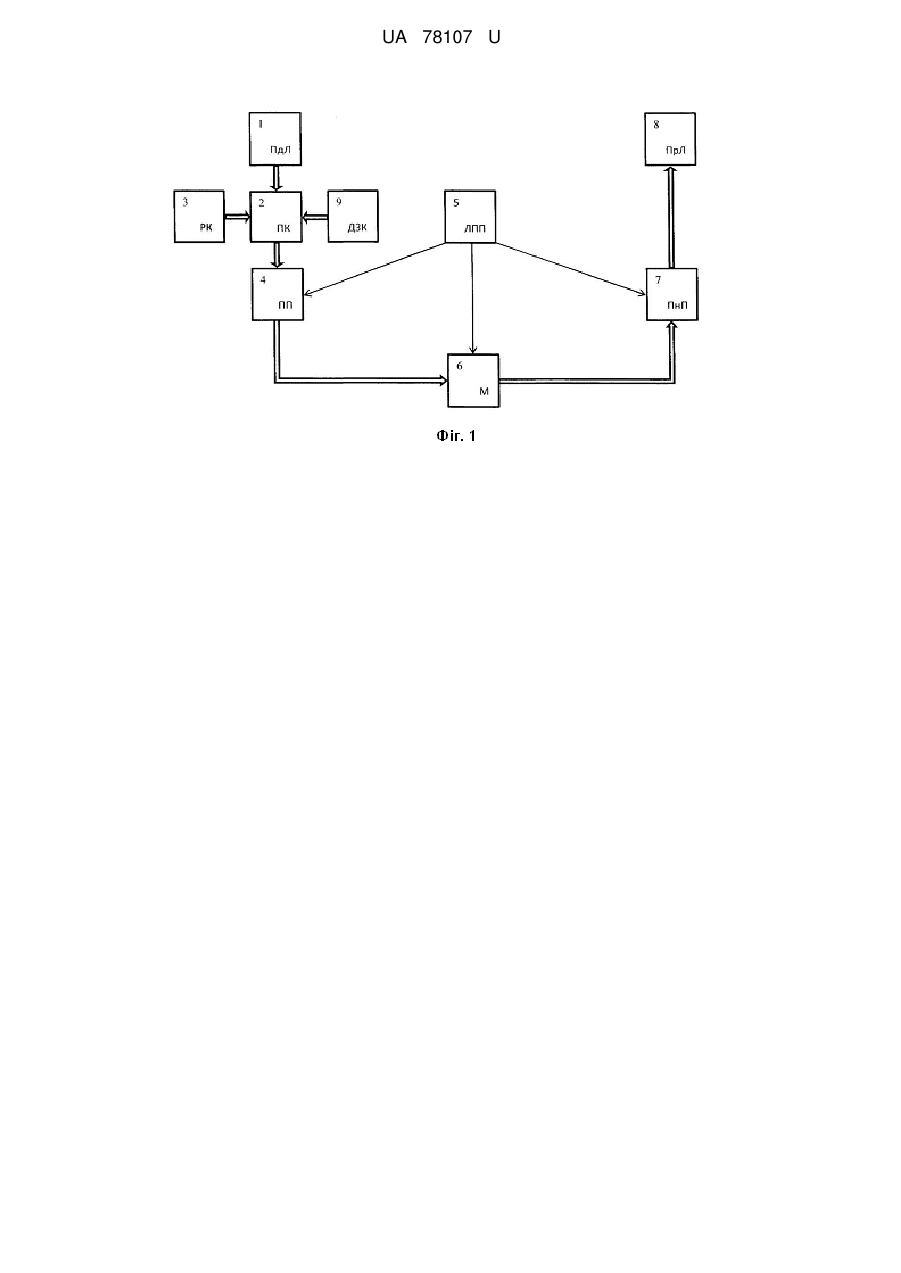

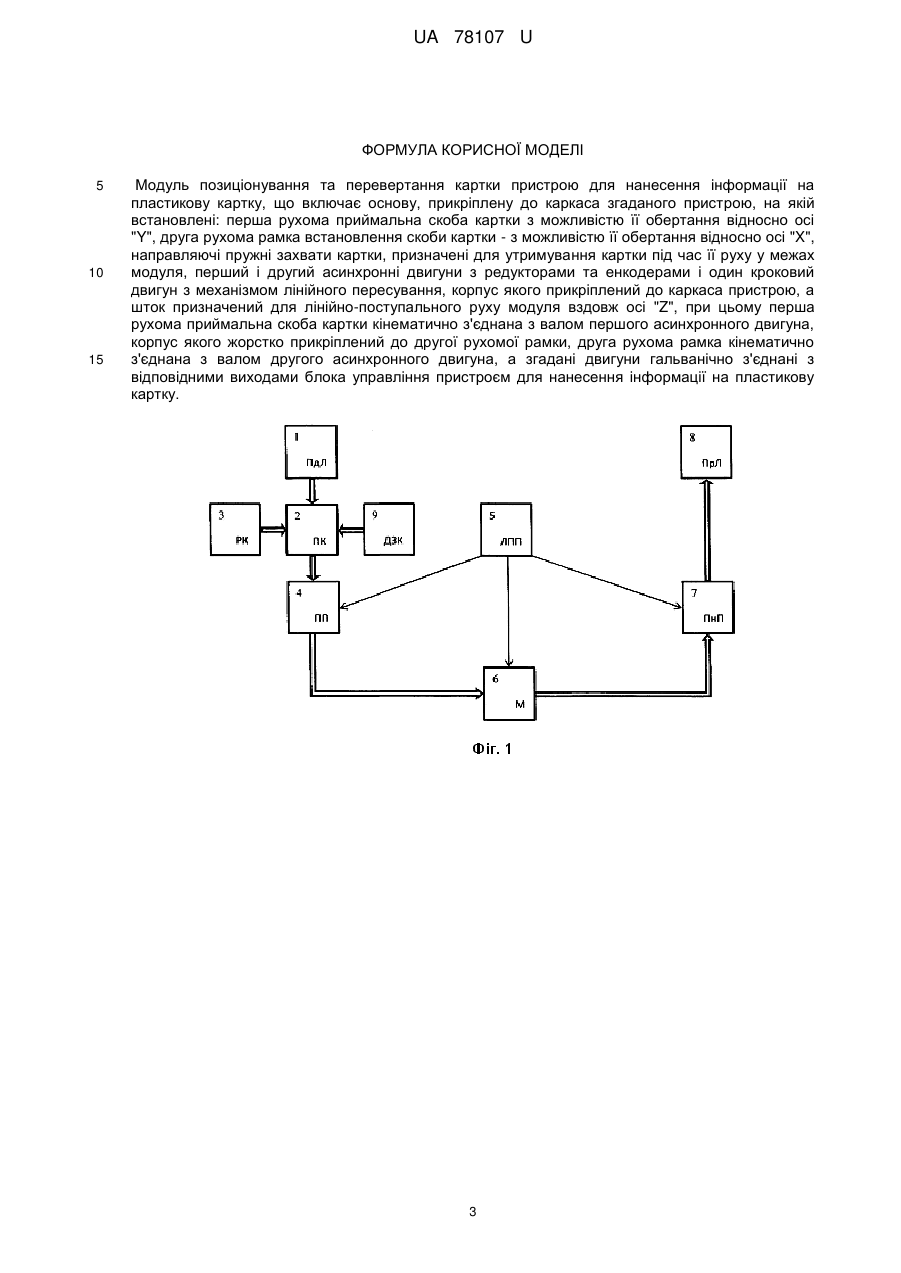

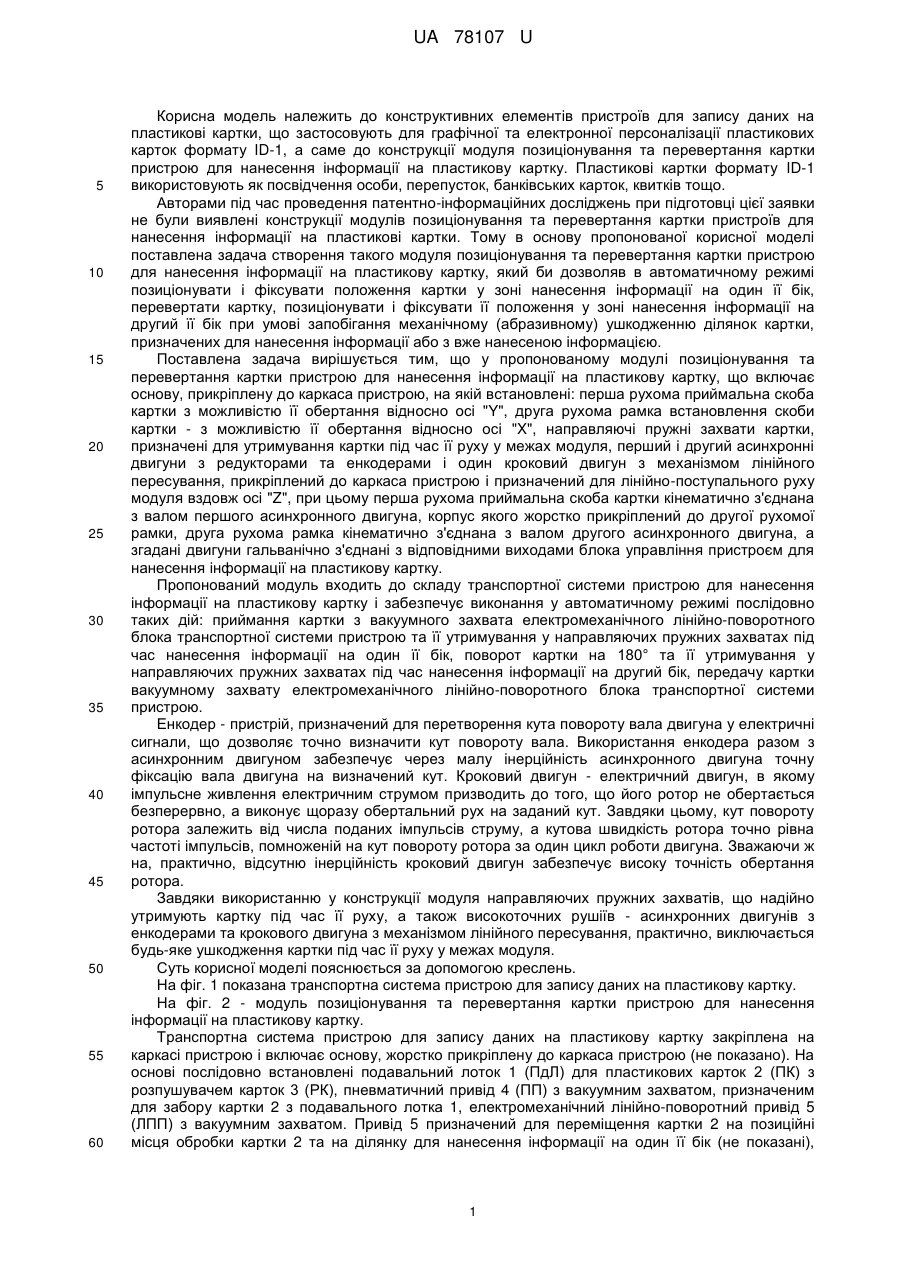

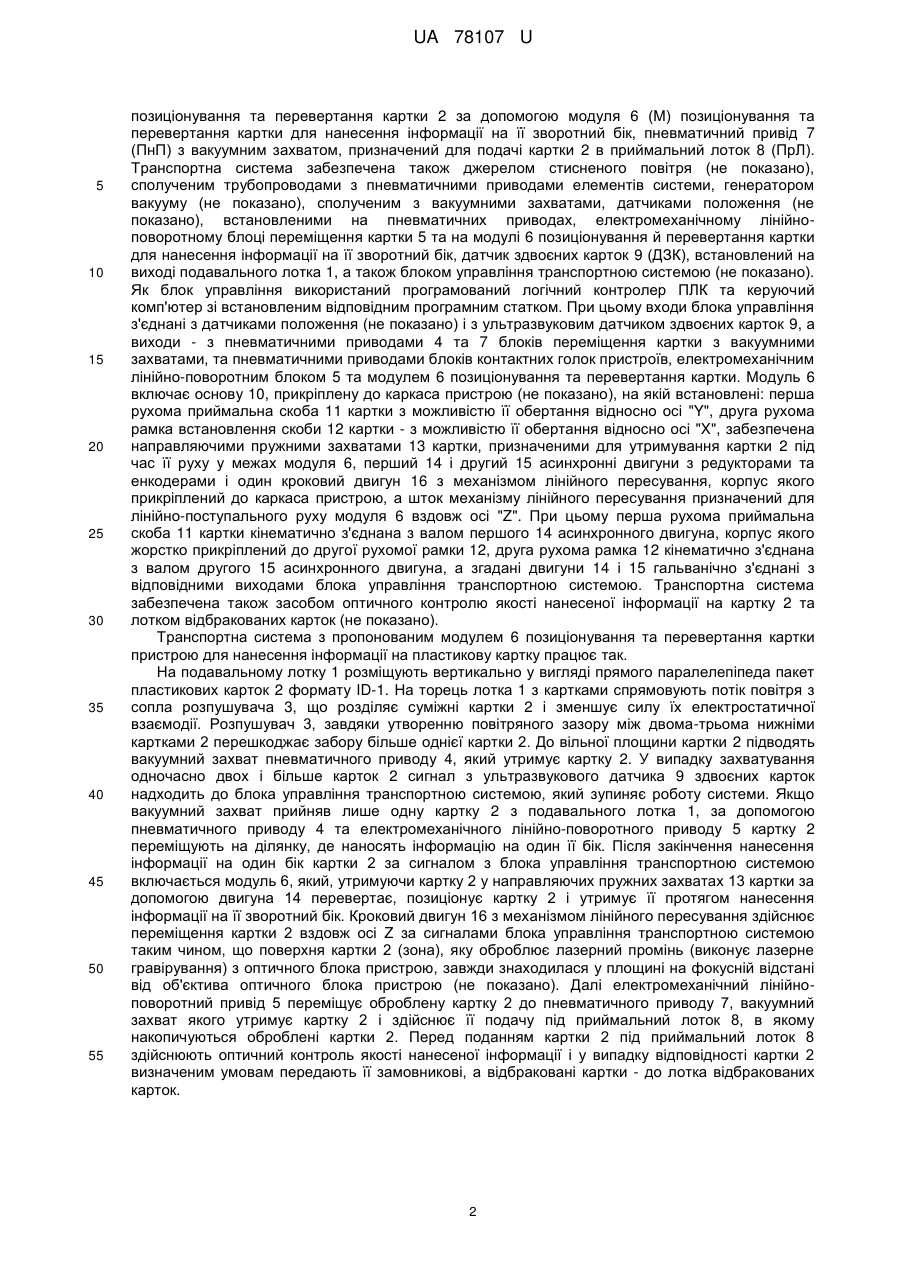

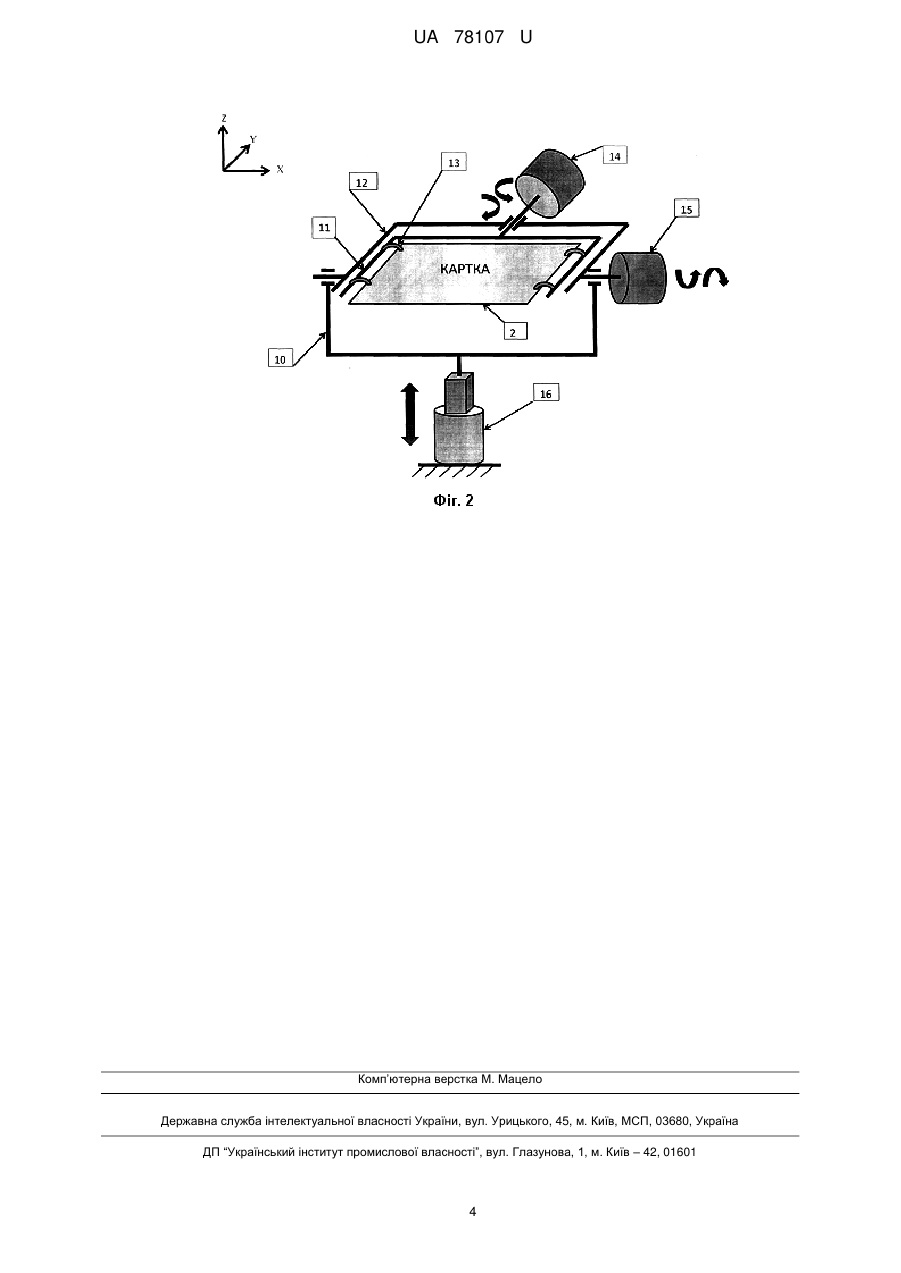

Реферат: Модуль позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку включає основу, прикріплену до каркаса згаданого пристрою, на якій встановлені: перша рухома приймальна скоба картки з можливістю її обертання відносно осі "Y".Друга рухома рамка встановлення скоби картки - з можливістю її обертання відносно осі "X", направляючі пружні захвати картки, призначені для утримування картки під час її руху у межах модуля. Перший і другий асинхронні двигуни з редукторами та енкодерами і один кроковий двигун з механізмом лінійного пересування, корпус якого прикріплений до каркаса пристрою, а шток призначений для лінійно-поступального руху модуля вздовж осі "Z". При цьому перша рухома приймальна скоба картки кінематично з'єднана з валом першого асинхронного двигуна, корпус якого жорстко прикріплений до другої рухомої рамки, друга рухома рамка кінематично з'єднана з валом другого асинхронного двигуна, а згадані двигуни гальванічно з'єднані з відповідними виходами блока управління пристроєм для нанесення інформації на пластикову картку. UA 78107 U (12) UA 78107 U UA 78107 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструктивних елементів пристроїв для запису даних на пластикові картки, що застосовують для графічної та електронної персоналізації пластикових карток формату ID-1, а саме до конструкції модуля позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку. Пластикові картки формату ID-1 використовують як посвідчення особи, перепусток, банківських карток, квитків тощо. Авторами під час проведення патентно-інформаційних досліджень при підготовці цієї заявки не були виявлені конструкції модулів позиціонування та перевертання картки пристроїв для нанесення інформації на пластикові картки. Тому в основу пропонованої корисної моделі поставлена задача створення такого модуля позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку, який би дозволяв в автоматичному режимі позиціонувати і фіксувати положення картки у зоні нанесення інформації на один її бік, перевертати картку, позиціонувати і фіксувати її положення у зоні нанесення інформації на другий її бік при умові запобігання механічному (абразивному) ушкодженню ділянок картки, призначених для нанесення інформації або з вже нанесеною інформацією. Поставлена задача вирішується тим, що у пропонованому модулі позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку, що включає основу, прикріплену до каркаса пристрою, на якій встановлені: перша рухома приймальна скоба картки з можливістю її обертання відносно осі "Y", друга рухома рамка встановлення скоби картки - з можливістю її обертання відносно осі "X", направляючі пружні захвати картки, призначені для утримування картки під час її руху у межах модуля, перший і другий асинхронні двигуни з редукторами та енкодерами і один кроковий двигун з механізмом лінійного пересування, прикріплений до каркаса пристрою і призначений для лінійно-поступального руху модуля вздовж осі "Z", при цьому перша рухома приймальна скоба картки кінематично з'єднана з валом першого асинхронного двигуна, корпус якого жорстко прикріплений до другої рухомої рамки, друга рухома рамка кінематично з'єднана з валом другого асинхронного двигуна, а згадані двигуни гальванічно з'єднані з відповідними виходами блока управління пристроєм для нанесення інформації на пластикову картку. Пропонований модуль входить до складу транспортної системи пристрою для нанесення інформації на пластикову картку і забезпечує виконання у автоматичному режимі послідовно таких дій: приймання картки з вакуумного захвата електромеханічного лінійно-поворотного блока транспортної системи пристрою та її утримування у направляючих пружних захватах під час нанесення інформації на один її бік, поворот картки на 180° та її утримування у направляючих пружних захватах під час нанесення інформації на другий бік, передачу картки вакуумному захвату електромеханічного лінійно-поворотного блока транспортної системи пристрою. Енкодер - пристрій, призначений для перетворення кута повороту вала двигуна у електричні сигнали, що дозволяє точно визначити кут повороту вала. Використання енкодера разом з асинхронним двигуном забезпечує через малу інерційність асинхронного двигуна точну фіксацію вала двигуна на визначений кут. Кроковий двигун - електричний двигун, в якому імпульсне живлення електричним струмом призводить до того, що його ротор не обертається безперервно, а виконує щоразу обертальний рух на заданий кут. Завдяки цьому, кут повороту ротора залежить від числа поданих імпульсів струму, а кутова швидкість ротора точно рівна частоті імпульсів, помноженій на кут повороту ротора за один цикл роботи двигуна. Зважаючи ж на, практично, відсутню інерційність кроковий двигун забезпечує високу точність обертання ротора. Завдяки використанню у конструкції модуля направляючих пружних захватів, що надійно утримують картку під час її руху, а також високоточних рушіїв - асинхронних двигунів з енкодерами та крокового двигуна з механізмом лінійного пересування, практично, виключається будь-яке ушкодження картки під час її руху у межах модуля. Суть корисної моделі пояснюється за допомогою креслень. На фіг. 1 показана транспортна система пристрою для запису даних на пластикову картку. На фіг. 2 - модуль позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку. Транспортна система пристрою для запису даних на пластикову картку закріплена на каркасі пристрою і включає основу, жорстко прикріплену до каркаса пристрою (не показано). На основі послідовно встановлені подавальний лоток 1 (ПдЛ) для пластикових карток 2 (ПК) з розпушувачем карток 3 (РК), пневматичний привід 4 (ПП) з вакуумним захватом, призначеним для забору картки 2 з подавального лотка 1, електромеханічний лінійно-поворотний привід 5 (ЛПП) з вакуумним захватом. Привід 5 призначений для переміщення картки 2 на позиційні місця обробки картки 2 та на ділянку для нанесення інформації на один її бік (не показані), 1 UA 78107 U 5 10 15 20 25 30 35 40 45 50 55 позиціонування та перевертання картки 2 за допомогою модуля 6 (М) позиціонування та перевертання картки для нанесення інформації на її зворотний бік, пневматичний привід 7 (ПнП) з вакуумним захватом, призначений для подачі картки 2 в приймальний лоток 8 (ПрЛ). Транспортна система забезпечена також джерелом стисненого повітря (не показано), сполученим трубопроводами з пневматичними приводами елементів системи, генератором вакууму (не показано), сполученим з вакуумними захватами, датчиками положення (не показано), встановленими на пневматичних приводах, електромеханічному лінійноповоротному блоці переміщення картки 5 та на модулі 6 позиціонування й перевертання картки для нанесення інформації на її зворотний бік, датчик здвоєних карток 9 (ДЗК), встановлений на виході подавального лотка 1, а також блоком управління транспортною системою (не показано). Як блок управління використаний програмований логічний контролер ПЛК та керуючий комп'ютер зі встановленим відповідним програмним статком. При цьому входи блока управління з'єднані з датчиками положення (не показано) і з ультразвуковим датчиком здвоєних карток 9, а виходи - з пневматичними приводами 4 та 7 блоків переміщення картки з вакуумними захватами, та пневматичними приводами блоків контактних голок пристроїв, електромеханічним лінійно-поворотним блоком 5 та модулем 6 позиціонування та перевертання картки. Модуль 6 включає основу 10, прикріплену до каркаса пристрою (не показано), на якій встановлені: перша рухома приймальна скоба 11 картки з можливістю її обертання відносно осі "Y", друга рухома рамка встановлення скоби 12 картки - з можливістю її обертання відносно осі "X", забезпечена направляючими пружними захватами 13 картки, призначеними для утримування картки 2 під час її руху у межах модуля 6, перший 14 і другий 15 асинхронні двигуни з редукторами та енкодерами і один кроковий двигун 16 з механізмом лінійного пересування, корпус якого прикріплений до каркаса пристрою, а шток механізму лінійного пересування призначений для лінійно-поступального руху модуля 6 вздовж осі "Z". При цьому перша рухома приймальна скоба 11 картки кінематично з'єднана з валом першого 14 асинхронного двигуна, корпус якого жорстко прикріплений до другої рухомої рамки 12, друга рухома рамка 12 кінематично з'єднана з валом другого 15 асинхронного двигуна, а згадані двигуни 14 і 15 гальванічно з'єднані з відповідними виходами блока управління транспортною системою. Транспортна система забезпечена також засобом оптичного контролю якості нанесеної інформації на картку 2 та лотком відбракованих карток (не показано). Транспортна система з пропонованим модулем 6 позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку працює так. На подавальному лотку 1 розміщують вертикально у вигляді прямого паралелепіпеда пакет пластикових карток 2 формату ID-1. На торець лотка 1 з картками спрямовують потік повітря з сопла розпушувача 3, що розділяє суміжні картки 2 і зменшує силу їх електростатичної взаємодії. Розпушувач 3, завдяки утворенню повітряного зазору між двома-трьома нижніми картками 2 перешкоджає забору більше однієї картки 2. До вільної площини картки 2 підводять вакуумний захват пневматичного приводу 4, який утримує картку 2. У випадку захватування одночасно двох і більше карток 2 сигнал з ультразвукового датчика 9 здвоєних карток надходить до блока управління транспортною системою, який зупиняє роботу системи. Якщо вакуумний захват прийняв лише одну картку 2 з подавального лотка 1, за допомогою пневматичного приводу 4 та електромеханічного лінійно-поворотного приводу 5 картку 2 переміщують на ділянку, де наносять інформацію на один її бік. Після закінчення нанесення інформації на один бік картки 2 за сигналом з блока управління транспортною системою включається модуль 6, який, утримуючи картку 2 у направляючих пружних захватах 13 картки за допомогою двигуна 14 перевертає, позиціонує картку 2 і утримує її протягом нанесення інформації на її зворотний бік. Кроковий двигун 16 з механізмом лінійного пересування здійснює переміщення картки 2 вздовж осі Z за сигналами блока управління транспортною системою таким чином, що поверхня картки 2 (зона), яку оброблює лазерний промінь (виконує лазерне гравірування) з оптичного блока пристрою, завжди знаходилася у площині на фокусній відстані від об'єктива оптичного блока пристрою (не показано). Далі електромеханічний лінійноповоротний привід 5 переміщує оброблену картку 2 до пневматичного приводу 7, вакуумний захват якого утримує картку 2 і здійснює її подачу під приймальний лоток 8, в якому накопичуються оброблені картки 2. Перед поданням картки 2 під приймальний лоток 8 здійснюють оптичний контроль якості нанесеної інформації і у випадку відповідності картки 2 визначеним умовам передають її замовникові, а відбраковані картки - до лотка відбракованих карток. 2 UA 78107 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Модуль позиціонування та перевертання картки пристрою для нанесення інформації на пластикову картку, що включає основу, прикріплену до каркаса згаданого пристрою, на якій встановлені: перша рухома приймальна скоба картки з можливістю її обертання відносно осі "Y", друга рухома рамка встановлення скоби картки - з можливістю її обертання відносно осі "X", направляючі пружні захвати картки, призначені для утримування картки під час її руху у межах модуля, перший і другий асинхронні двигуни з редукторами та енкодерами і один кроковий двигун з механізмом лінійного пересування, корпус якого прикріплений до каркаса пристрою, а шток призначений для лінійно-поступального руху модуля вздовж осі "Z", при цьому перша рухома приймальна скоба картки кінематично з'єднана з валом першого асинхронного двигуна, корпус якого жорстко прикріплений до другої рухомої рамки, друга рухома рамка кінематично з'єднана з валом другого асинхронного двигуна, а згадані двигуни гальванічно з'єднані з відповідними виходами блока управління пристроєм для нанесення інформації на пластикову картку. 3 UA 78107 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
