Пристрій для експонування субстрату обростання

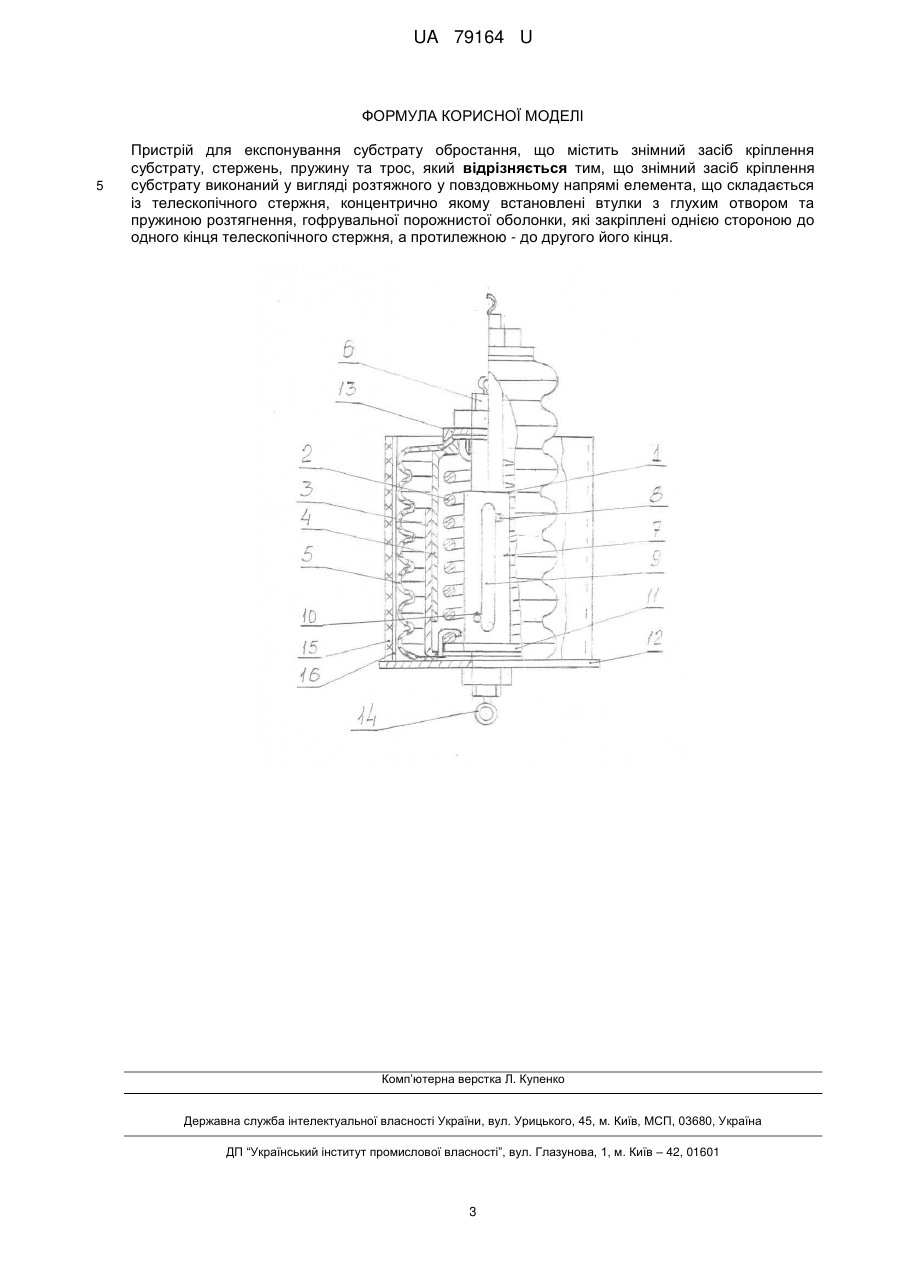

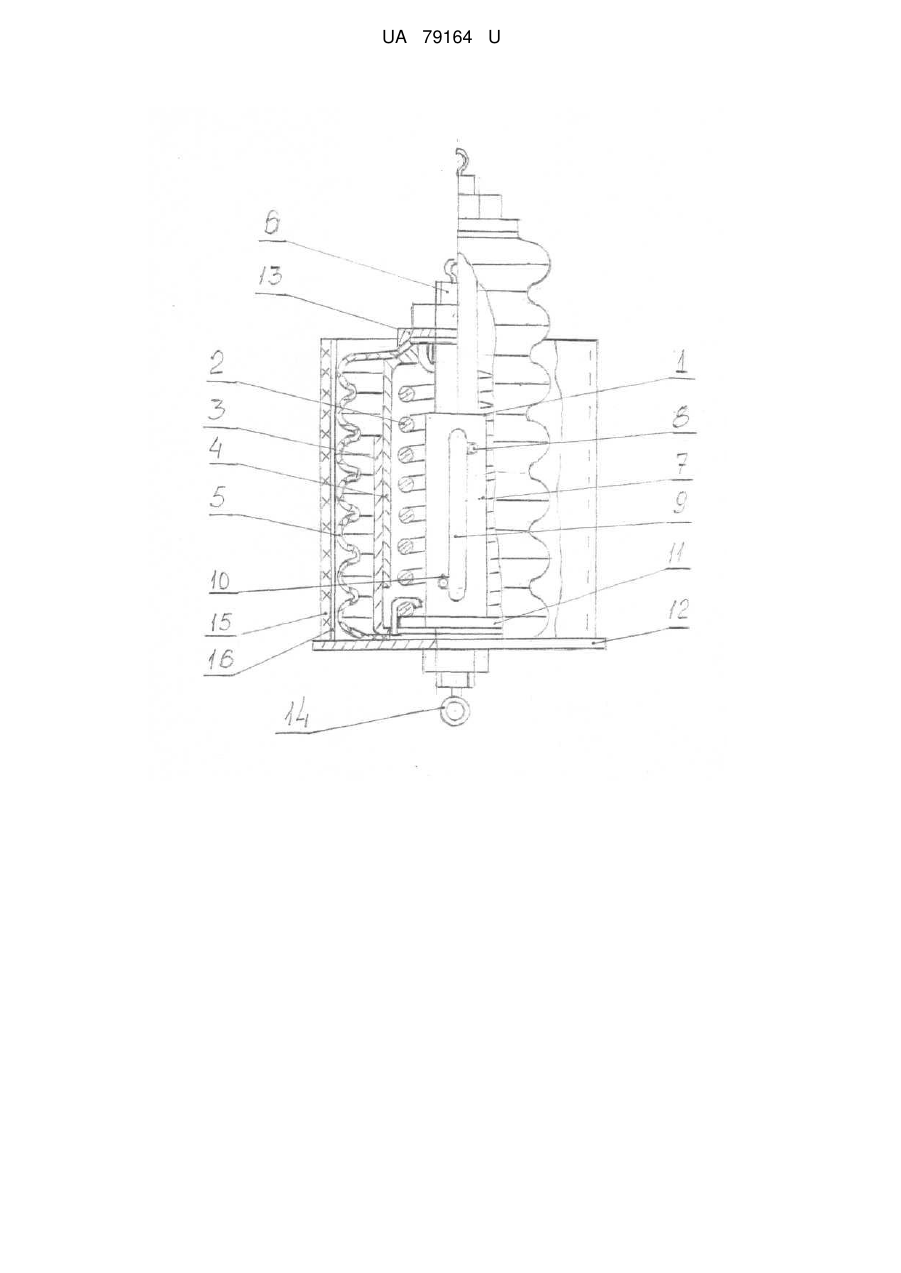

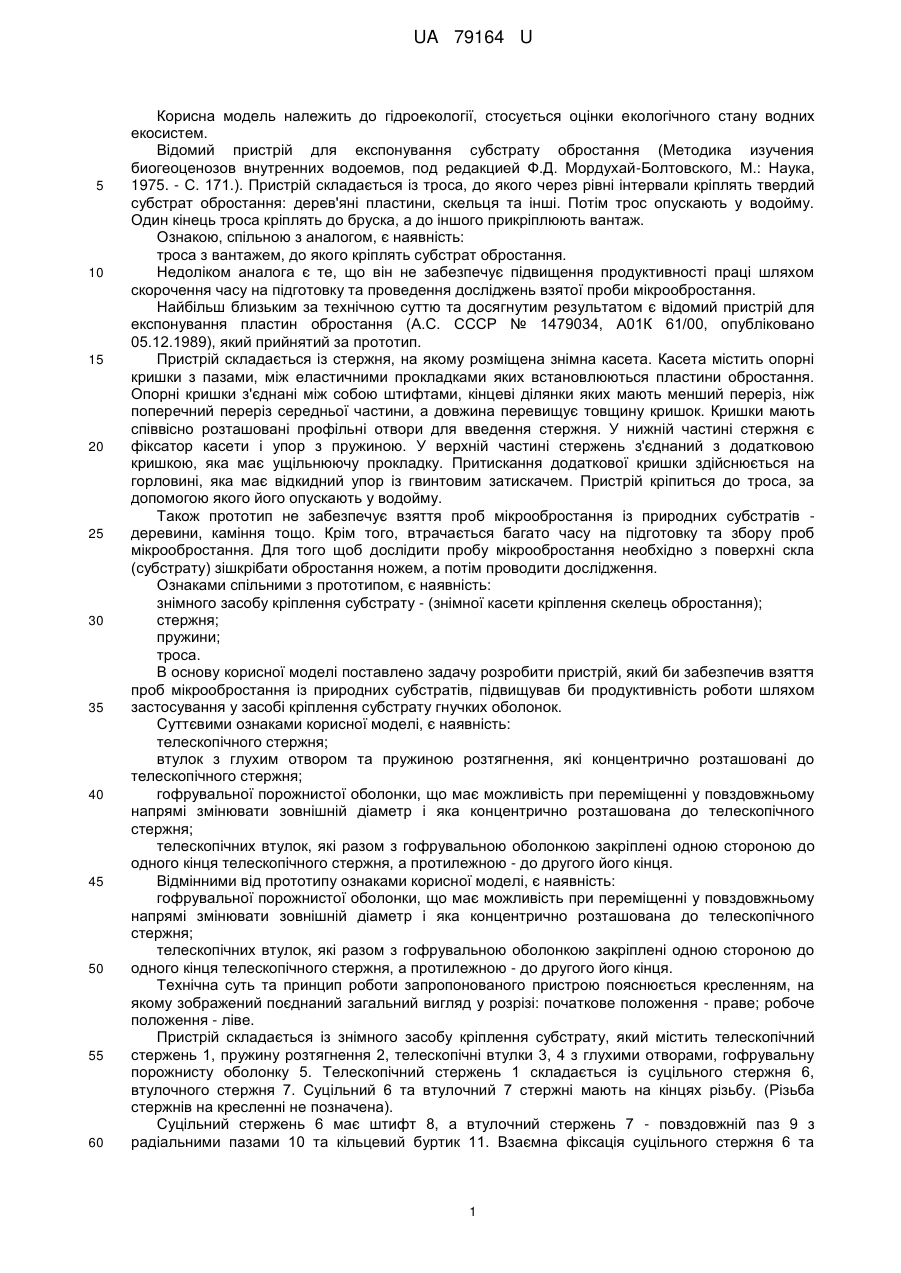

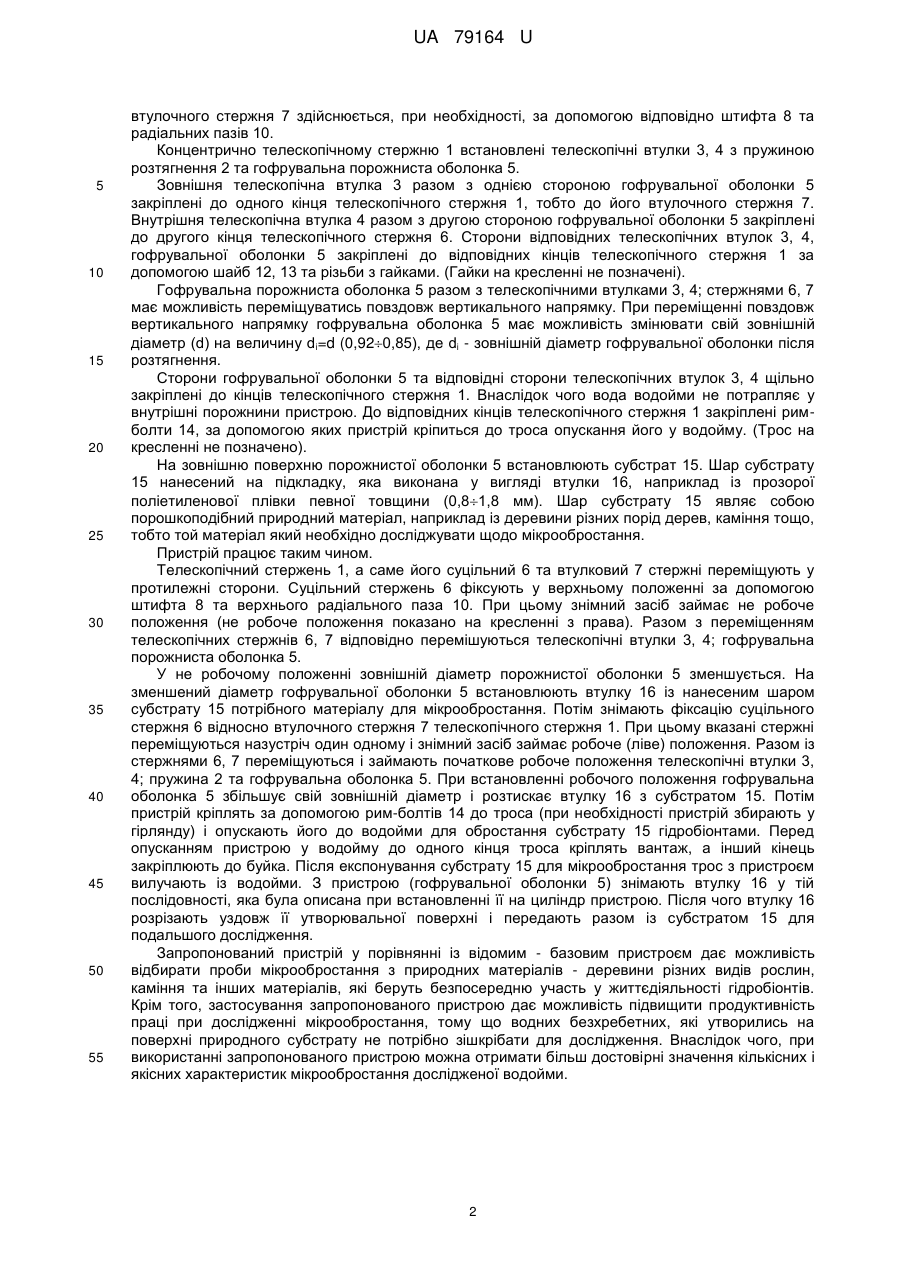

Реферат: UA 79164 U UA 79164 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідроекології, стосується оцінки екологічного стану водних екосистем. Відомий пристрій для експонування субстрату обростання (Методика изучения биогеоценозов внутренних водоемов, под редакцией Ф.Д. Мордухай-Болтовского, М.: Наука, 1975. - С. 171.). Пристрій складається із троса, до якого через рівні інтервали кріплять твердий субстрат обростання: дерев'яні пластини, скельця та інші. Потім трос опускають у водойму. Один кінець троса кріплять до бруска, а до іншого прикріплюють вантаж. Ознакою, спільною з аналогом, є наявність: троса з вантажем, до якого кріплять субстрат обростання. Недоліком аналога є те, що він не забезпечує підвищення продуктивності праці шляхом скорочення часу на підготовку та проведення досліджень взятої проби мікрообростання. Найбільш близьким за технічною суттю та досягнутим результатом є відомий пристрій для експонування пластин обростання (А.С. СССР № 1479034, А01К 61/00, опубліковано 05.12.1989), який прийнятий за прототип. Пристрій складається із стержня, на якому розміщена знімна касета. Касета містить опорні кришки з пазами, між еластичними прокладками яких встановлюються пластини обростання. Опорні кришки з'єднані між собою штифтами, кінцеві ділянки яких мають менший переріз, ніж поперечний переріз середньої частини, а довжина перевищує товщину кришок. Кришки мають співвісно розташовані профільні отвори для введення стержня. У нижній частині стержня є фіксатор касети і упор з пружиною. У верхній частині стержень з'єднаний з додатковою кришкою, яка має ущільнюючу прокладку. Притискання додаткової кришки здійснюється на горловині, яка має відкидний упор із гвинтовим затискачем. Пристрій кріпиться до троса, за допомогою якого його опускають у водойму. Також прототип не забезпечує взяття проб мікрообростання із природних субстратів деревини, каміння тощо. Крім того, втрачається багато часу на підготовку та збору проб мікрообростання. Для того щоб дослідити пробу мікрообростання необхідно з поверхні скла (субстрату) зішкрібати обростання ножем, а потім проводити дослідження. Ознаками спільними з прототипом, є наявність: знімного засобу кріплення субстрату - (знімної касети кріплення скелець обростання); стержня; пружини; троса. В основу корисної моделі поставлено задачу розробити пристрій, який би забезпечив взяття проб мікрообростання із природних субстратів, підвищував би продуктивність роботи шляхом застосування у засобі кріплення субстрату гнучких оболонок. Суттєвими ознаками корисної моделі, є наявність: телескопічного стержня; втулок з глухим отвором та пружиною розтягнення, які концентрично розташовані до телескопічного стержня; гофрувальної порожнистої оболонки, що має можливість при переміщенні у повздовжньому напрямі змінювати зовнішній діаметр і яка концентрично розташована до телескопічного стержня; телескопічних втулок, які разом з гофрувальною оболонкою закріплені одною стороною до одного кінця телескопічного стержня, а протилежною - до другого його кінця. Відмінними від прототипу ознаками корисної моделі, є наявність: гофрувальної порожнистої оболонки, що має можливість при переміщенні у повздовжньому напрямі змінювати зовнішній діаметр і яка концентрично розташована до телескопічного стержня; телескопічних втулок, які разом з гофрувальною оболонкою закріплені одною стороною до одного кінця телескопічного стержня, а протилежною - до другого його кінця. Технічна суть та принцип роботи запропонованого пристрою пояснюється кресленням, на якому зображений поєднаний загальний вигляд у розрізі: початкове положення - праве; робоче положення - ліве. Пристрій складається із знімного засобу кріплення субстрату, який містить телескопічний стержень 1, пружину розтягнення 2, телескопічні втулки 3, 4 з глухими отворами, гофрувальну порожнисту оболонку 5. Телескопічний стержень 1 складається із суцільного стержня 6, втулочного стержня 7. Суцільний 6 та втулочний 7 стержні мають на кінцях різьбу. (Різьба стержнів на кресленні не позначена). Суцільний стержень 6 має штифт 8, а втулочний стержень 7 - повздовжній паз 9 з радіальними пазами 10 та кільцевий буртик 11. Взаємна фіксація суцільного стержня 6 та 1 UA 79164 U 5 10 15 20 25 30 35 40 45 50 55 втулочного стержня 7 здійснюється, при необхідності, за допомогою відповідно штифта 8 та радіальних пазів 10. Концентрично телескопічному стержню 1 встановлені телескопічні втулки 3, 4 з пружиною розтягнення 2 та гофрувальна порожниста оболонка 5. Зовнішня телескопічна втулка 3 разом з однією стороною гофрувальної оболонки 5 закріплені до одного кінця телескопічного стержня 1, тобто до його втулочного стержня 7. Внутрішня телескопічна втулка 4 разом з другою стороною гофрувальної оболонки 5 закріплені до другого кінця телескопічного стержня 6. Сторони відповідних телескопічних втулок 3, 4, гофрувальної оболонки 5 закріплені до відповідних кінців телескопічного стержня 1 за допомогою шайб 12, 13 та різьби з гайками. (Гайки на кресленні не позначені). Гофрувальна порожниста оболонка 5 разом з телескопічними втулками 3, 4; стержнями 6, 7 має можливість переміщуватись повздовж вертикального напрямку. При переміщенні повздовж вертикального напрямку гофрувальна оболонка 5 має можливість змінювати свій зовнішній діаметр (d) на величину di=d (0,920,85), де di - зовнішній діаметр гофрувальної оболонки після розтягнення. Сторони гофрувальної оболонки 5 та відповідні сторони телескопічних втулок 3, 4 щільно закріплені до кінців телескопічного стержня 1. Внаслідок чого вода водойми не потрапляє у внутрішні порожнини пристрою. До відповідних кінців телескопічного стержня 1 закріплені римболти 14, за допомогою яких пристрій кріпиться до троса опускання його у водойму. (Трос на кресленні не позначено). На зовнішню поверхню порожнистої оболонки 5 встановлюють субстрат 15. Шар субстрату 15 нанесений на підкладку, яка виконана у вигляді втулки 16, наприклад із прозорої поліетиленової плівки певної товщини (0,81,8 мм). Шар субстрату 15 являє собою порошкоподібний природний матеріал, наприклад із деревини різних порід дерев, каміння тощо, тобто той матеріал який необхідно досліджувати щодо мікрообростання. Пристрій працює таким чином. Телескопічний стержень 1, а саме його суцільний 6 та втулковий 7 стержні переміщують у протилежні сторони. Суцільний стержень 6 фіксують у верхньому положенні за допомогою штифта 8 та верхнього радіального паза 10. При цьому знімний засіб займає не робоче положення (не робоче положення показано на кресленні з права). Разом з переміщенням телескопічних стержнів 6, 7 відповідно перемішуються телескопічні втулки 3, 4; гофрувальна порожниста оболонка 5. У не робочому положенні зовнішній діаметр порожнистої оболонки 5 зменшується. На зменшений діаметр гофрувальної оболонки 5 встановлюють втулку 16 із нанесеним шаром субстрату 15 потрібного матеріалу для мікрообростання. Потім знімають фіксацію суцільного стержня 6 відносно втулочного стержня 7 телескопічного стержня 1. При цьому вказані стержні переміщуються назустріч один одному і знімний засіб займає робоче (ліве) положення. Разом із стержнями 6, 7 переміщуються і займають початкове робоче положення телескопічні втулки 3, 4; пружина 2 та гофрувальна оболонка 5. При встановленні робочого положення гофрувальна оболонка 5 збільшує свій зовнішній діаметр і розтискає втулку 16 з субстратом 15. Потім пристрій кріплять за допомогою рим-болтів 14 до троса (при необхідності пристрій збирають у гірлянду) і опускають його до водойми для обростання субстрату 15 гідробіонтами. Перед опусканням пристрою у водойму до одного кінця троса кріплять вантаж, а інший кінець закріплюють до буйка. Після експонування субстрату 15 для мікрообростання трос з пристроєм вилучають із водойми. З пристрою (гофрувальної оболонки 5) знімають втулку 16 у тій послідовності, яка була описана при встановленні її на циліндр пристрою. Після чого втулку 16 розрізають уздовж її утворювальної поверхні і передають разом із субстратом 15 для подальшого дослідження. Запропонований пристрій у порівнянні із відомим - базовим пристроєм дає можливість відбирати проби мікрообростання з природних матеріалів - деревини різних видів рослин, каміння та інших матеріалів, які беруть безпосередню участь у життєдіяльності гідробіонтів. Крім того, застосування запропонованого пристрою дає можливість підвищити продуктивність праці при дослідженні мікрообростання, тому що водних безхребетних, які утворились на поверхні природного субстрату не потрібно зішкрібати для дослідження. Внаслідок чого, при використанні запропонованого пристрою можна отримати більш достовірні значення кількісних і якісних характеристик мікрообростання дослідженої водойми. 2 UA 79164 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для експонування субстрату обростання, що містить знімний засіб кріплення субстрату, стержень, пружину та трос, який відрізняється тим, що знімний засіб кріплення субстрату виконаний у вигляді розтяжного у повздовжньому напрямі елемента, що складається із телескопічного стержня, концентрично якому встановлені втулки з глухим отвором та пружиною розтягнення, гофрувальної порожнистої оболонки, які закріплені однією стороною до одного кінця телескопічного стержня, а протилежною - до другого його кінця. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
