Ріжучий апарат збиральної машини

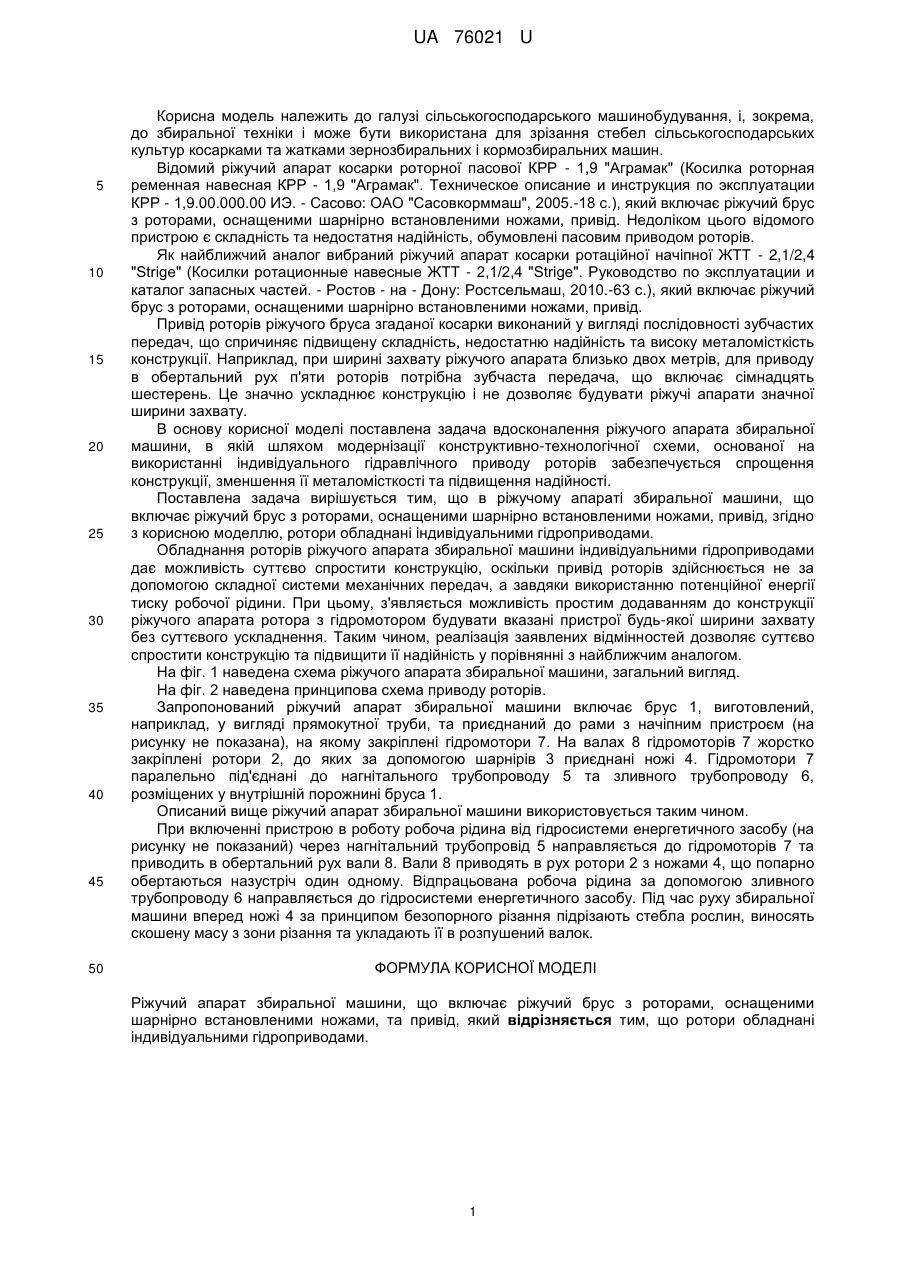

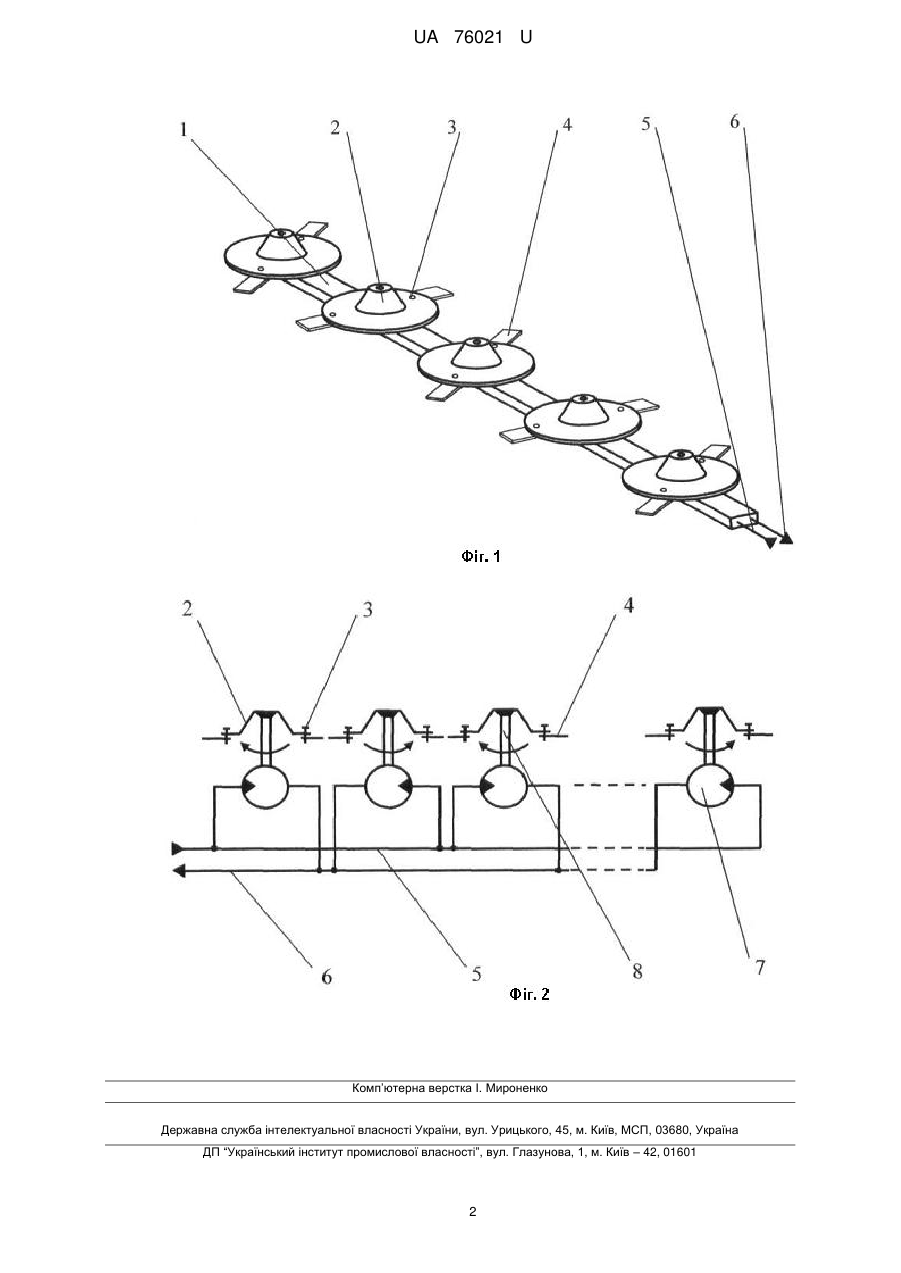

Реферат: UA 76021 U UA 76021 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, і, зокрема, до збиральної техніки і може бути використана для зрізання стебел сільськогосподарських культур косарками та жатками зернозбиральних і кормозбиральних машин. Відомий ріжучий апарат косарки роторної пасової КРР - 1,9 "Аграмак" (Косилка роторная ременная навесная КРР - 1,9 "Аграмак". Техническое описание и инструкция по эксплуатации КРР - 1,9.00.000.00 ИЭ. - Сасово: ОАО "Сасовкорммаш", 2005.-18 с.), який включає ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід. Недоліком цього відомого пристрою є складність та недостатня надійність, обумовлені пасовим приводом роторів. Як найближчий аналог вибраний ріжучий апарат косарки ротаційної начіпної ЖТТ - 2,1/2,4 "Strige" (Косилки ротационные навесные ЖТТ - 2,1/2,4 "Strige". Руководство по эксплуатации и каталог запасных частей. - Ростов - на - Дону: Ростсельмаш, 2010.-63 с.), який включає ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід. Привід роторів ріжучого бруса згаданої косарки виконаний у вигляді послідовності зубчастих передач, що спричиняє підвищену складність, недостатню надійність та високу металомісткість конструкції. Наприклад, при ширині захвату ріжучого апарата близько двох метрів, для приводу в обертальний рух п'яти роторів потрібна зубчаста передача, що включає сімнадцять шестерень. Це значно ускладнює конструкцію і не дозволяє будувати ріжучі апарати значної ширини захвату. В основу корисної моделі поставлена задача вдосконалення ріжучого апарата збиральної машини, в якій шляхом модернізації конструктивно-технологічної схеми, основаної на використанні індивідуального гідравлічного приводу роторів забезпечується спрощення конструкції, зменшення її металомісткості та підвищення надійності. Поставлена задача вирішується тим, що в ріжучому апараті збиральної машини, що включає ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, привід, згідно з корисною моделлю, ротори обладнані індивідуальними гідроприводами. Обладнання роторів ріжучого апарата збиральної машини індивідуальними гідроприводами дає можливість суттєво спростити конструкцію, оскільки привід роторів здійснюється не за допомогою складної системи механічних передач, а завдяки використанню потенційної енергії тиску робочої рідини. При цьому, з'являється можливість простим додаванням до конструкції ріжучого апарата ротора з гідромотором будувати вказані пристрої будь-якої ширини захвату без суттєвого ускладнення. Таким чином, реалізація заявлених відмінностей дозволяє суттєво спростити конструкцію та підвищити її надійність у порівнянні з найближчим аналогом. На фіг. 1 наведена схема ріжучого апарата збиральної машини, загальний вигляд. На фіг. 2 наведена принципова схема приводу роторів. Запропонований ріжучий апарат збиральної машини включає брус 1, виготовлений, наприклад, у вигляді прямокутної труби, та приєднаний до рами з начіпним пристроєм (на рисунку не показана), на якому закріплені гідромотори 7. На валах 8 гідромоторів 7 жорстко закріплені ротори 2, до яких за допомогою шарнірів 3 приєднані ножі 4. Гідромотори 7 паралельно під'єднані до нагнітального трубопроводу 5 та зливного трубопроводу 6, розміщених у внутрішній порожнині бруса 1. Описаний вище ріжучий апарат збиральної машини використовується таким чином. При включенні пристрою в роботу робоча рідина від гідросистеми енергетичного засобу (на рисунку не показаний) через нагнітальний трубопровід 5 направляється до гідромоторів 7 та приводить в обертальний рух вали 8. Вали 8 приводять в рух ротори 2 з ножами 4, що попарно обертаються назустріч один одному. Відпрацьована робоча рідина за допомогою зливного трубопроводу 6 направляється до гідросистеми енергетичного засобу. Під час руху збиральної машини вперед ножі 4 за принципом безопорного різання підрізають стебла рослин, виносять скошену масу з зони різання та укладають її в розпушений валок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ріжучий апарат збиральної машини, що включає ріжучий брус з роторами, оснащеними шарнірно встановленими ножами, та привід, який відрізняється тим, що ротори обладнані індивідуальними гідроприводами. 1 UA 76021 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
