Система раннього виявлення надзвичайних ситуацій (срвнс)

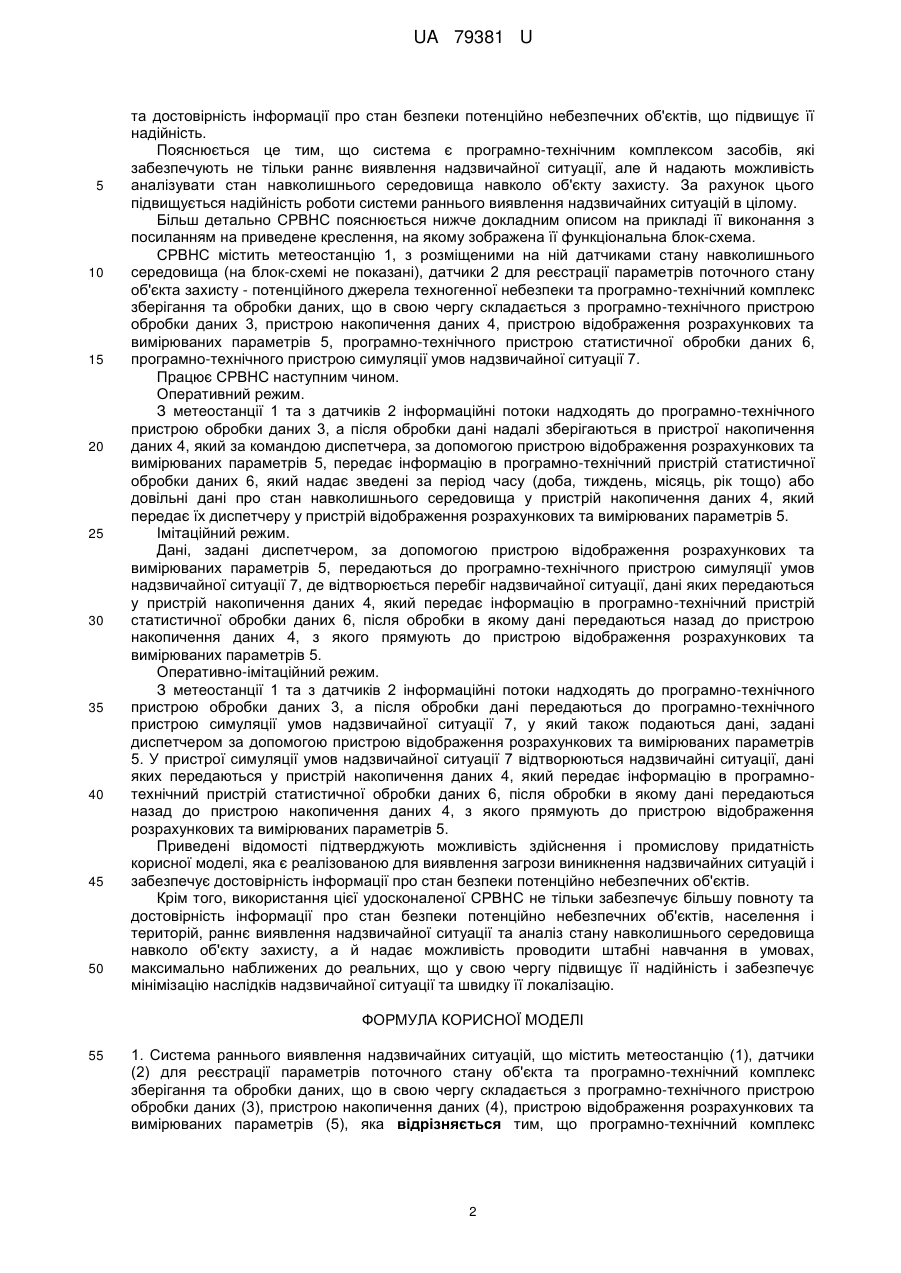

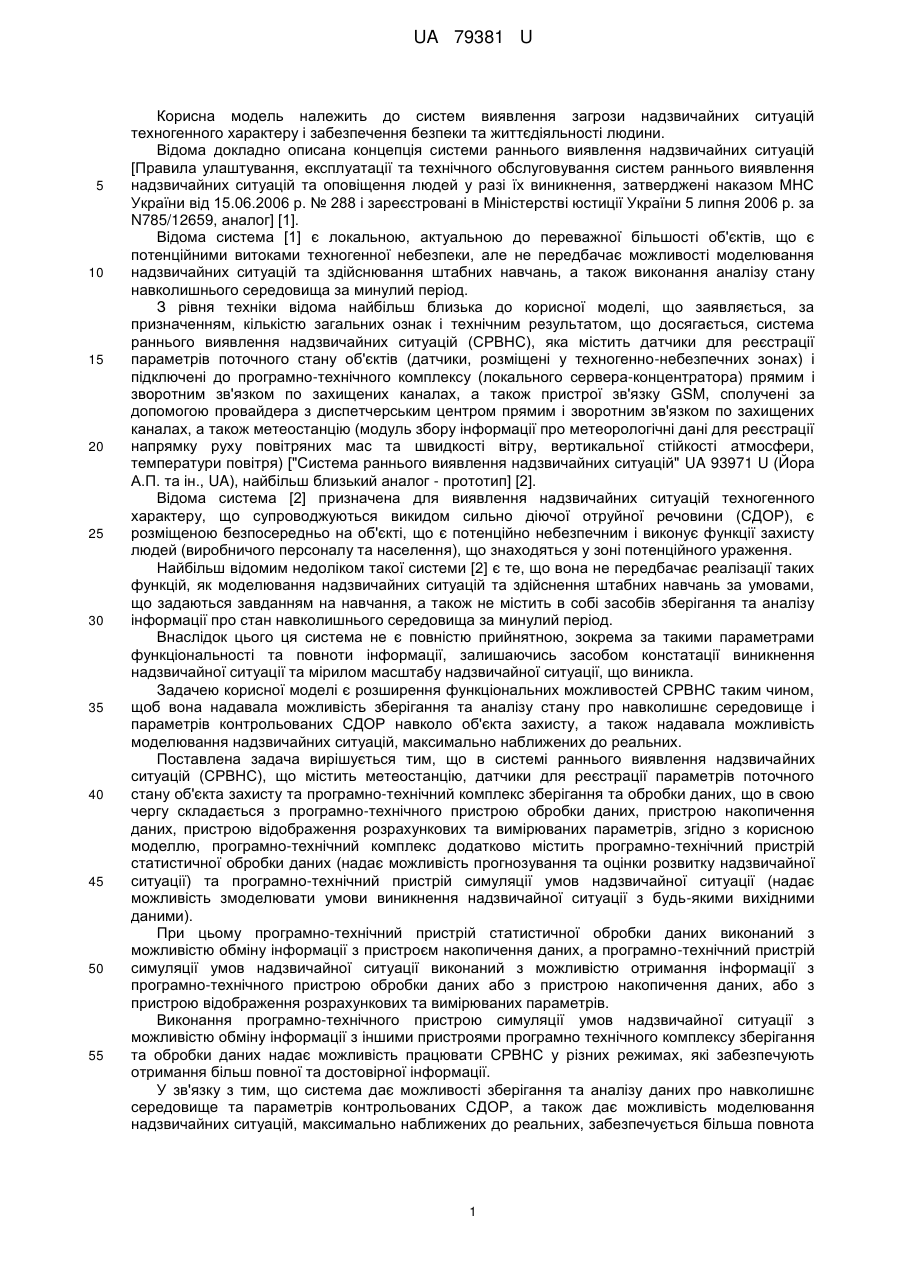

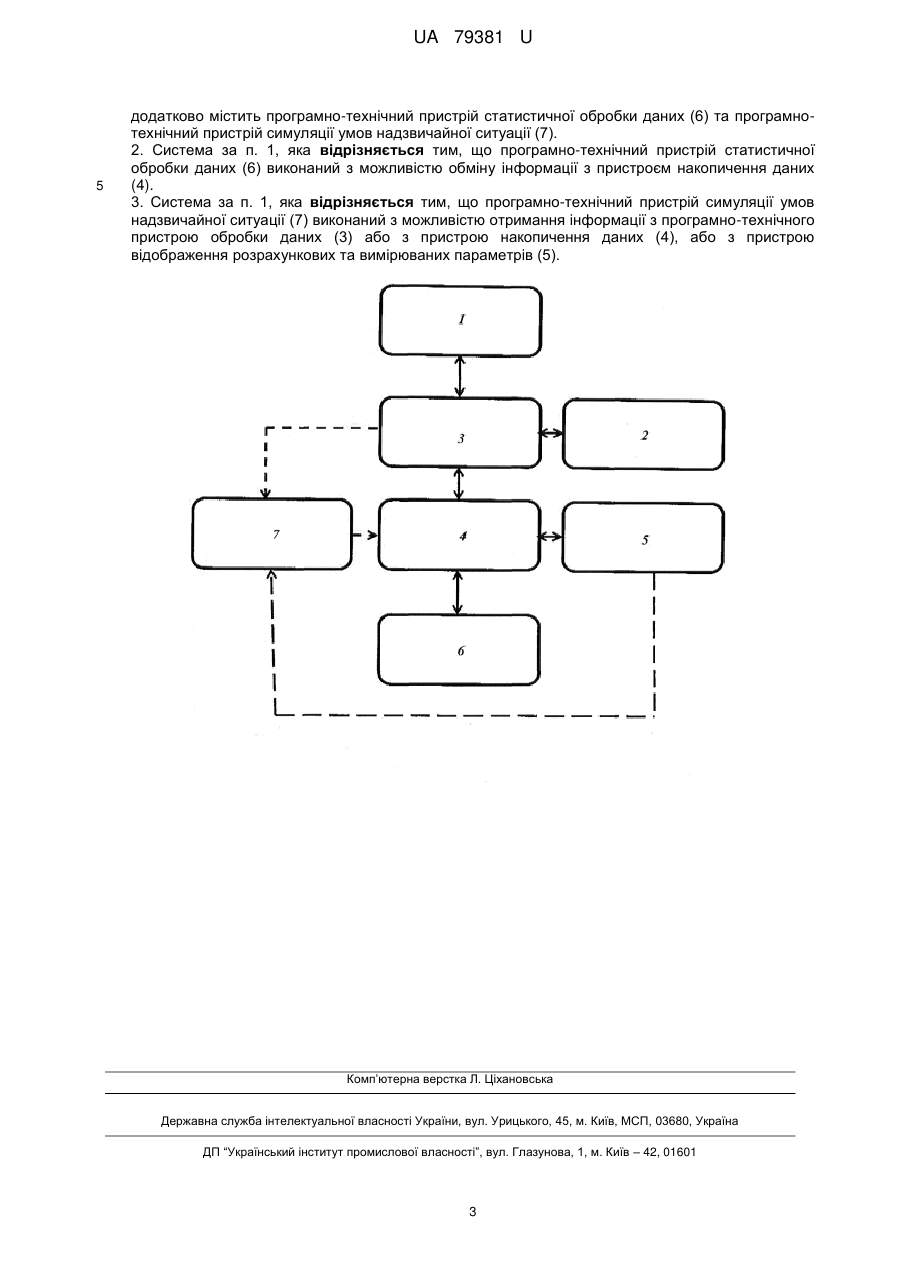

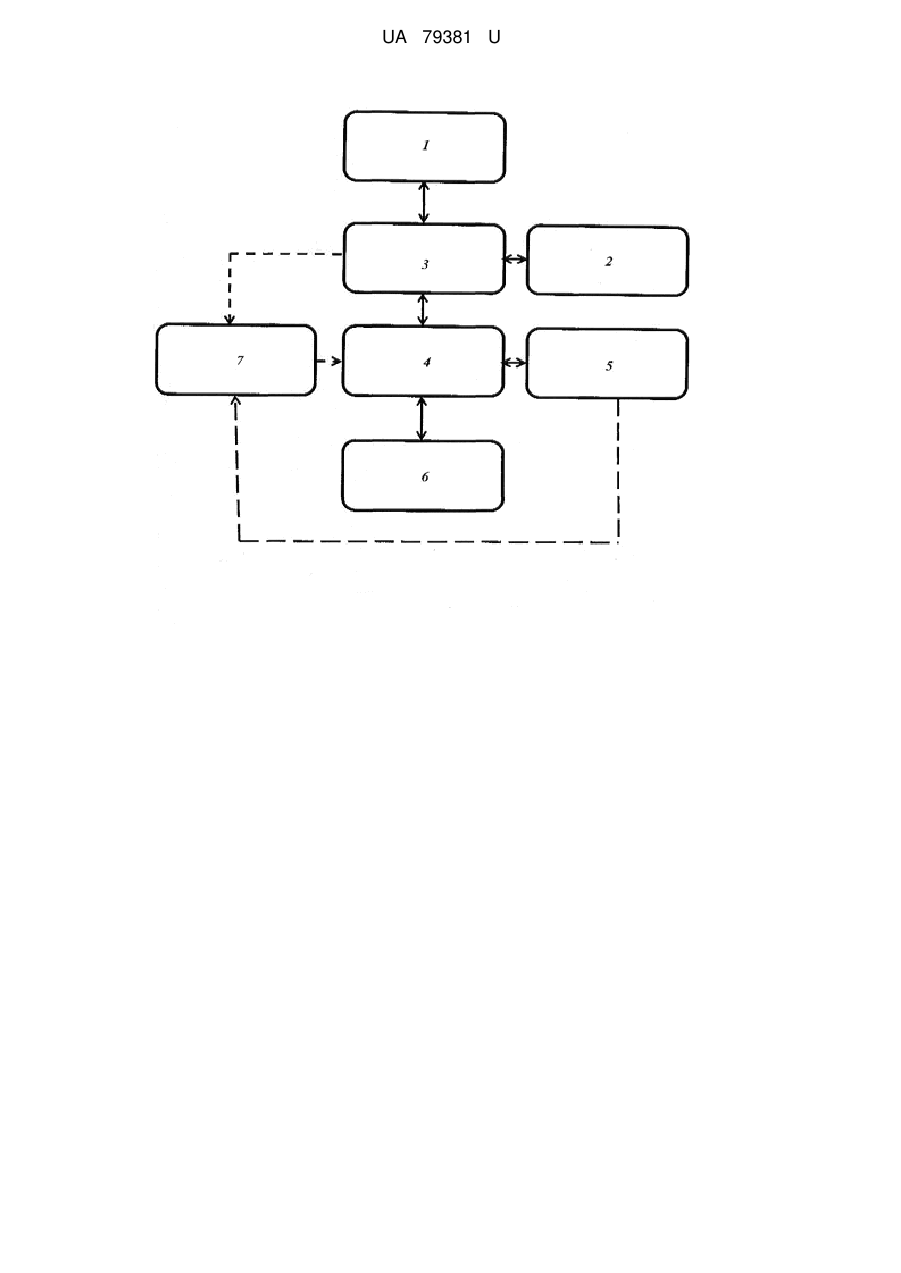

Реферат: Система раннього виявлення надзвичайних ситуацій містить метеостанцію, датчики для реєстрації параметрів поточного стану об'єкта та програмно-технічний комплекс зберігання та обробки даних, що в свою чергу складається з програмно-технічного пристрою обробки даних, пристрою накопичення даних, пристрою відображення розрахункових та вимірюваних параметрів. Програмно-технічний комплекс додатково містить програмно-технічний пристрій статистичної обробки даних та програмно-технічний пристрій симуляції умов надзвичайної ситуації. UA 79381 U (12) UA 79381 U UA 79381 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до систем виявлення загрози надзвичайних ситуацій техногенного характеру і забезпечення безпеки та життєдіяльності людини. Відома докладно описана концепція системи раннього виявлення надзвичайних ситуацій [Правила улаштування, експлуатації та технічного обслуговування систем раннього виявлення надзвичайних ситуацій та оповіщення людей у разі їх виникнення, затверджені наказом МНС України від 15.06.2006 р. № 288 і зареєстровані в Міністерстві юстиції України 5 липня 2006 р. за N785/12659, аналог] [1]. Відома система [1] є локальною, актуальною до переважної більшості об'єктів, що є потенційними витоками техногенної небезпеки, але не передбачає можливості моделювання надзвичайних ситуацій та здійснювання штабних навчань, а також виконання аналізу стану навколишнього середовища за минулий період. З рівня техніки відома найбільш близька до корисної моделі, що заявляється, за призначенням, кількістю загальних ознак і технічним результатом, що досягається, система раннього виявлення надзвичайних ситуацій (СРВНС), яка містить датчики для реєстрації параметрів поточного стану об'єктів (датчики, розміщені у техногенно-небезпечних зонах) і підключені до програмно-технічного комплексу (локального сервера-концентратора) прямим і зворотним зв'язком по захищених каналах, а також пристрої зв'язку GSM, сполучені за допомогою провайдера з диспетчерським центром прямим і зворотним зв'язком по захищених каналах, а також метеостанцію (модуль збору інформації про метеорологічні дані для реєстрації напрямку руху повітряних мас та швидкості вітру, вертикальної стійкості атмосфери, температури повітря) ["Система раннього виявлення надзвичайних ситуацій" UA 93971 U (Йора А.П. та ін., UA), найбільш близький аналог - прототип] [2]. Відома система [2] призначена для виявлення надзвичайних ситуацій техногенного характеру, що супроводжуються викидом сильно діючої отруйної речовини (СДОР), є розміщеною безпосередньо на об'єкті, що є потенційно небезпечним і виконує функції захисту людей (виробничого персоналу та населення), що знаходяться у зоні потенційного ураження. Найбільш відомим недоліком такої системи [2] є те, що вона не передбачає реалізації таких функцій, як моделювання надзвичайних ситуацій та здійснення штабних навчань за умовами, що задаються завданням на навчання, а також не містить в собі засобів зберігання та аналізу інформації про стан навколишнього середовища за минулий період. Внаслідок цього ця система не є повністю прийнятною, зокрема за такими параметрами функціональності та повноти інформації, залишаючись засобом констатації виникнення надзвичайної ситуації та мірилом масштабу надзвичайної ситуації, що виникла. Задачею корисної моделі є розширення функціональних можливостей СРВНС таким чином, щоб вона надавала можливість зберігання та аналізу стану про навколишнє середовище і параметрів контрольованих СДОР навколо об'єкта захисту, а також надавала можливість моделювання надзвичайних ситуацій, максимально наближених до реальних. Поставлена задача вирішується тим, що в системі раннього виявлення надзвичайних ситуацій (СРВНС), що містить метеостанцію, датчики для реєстрації параметрів поточного стану об'єкта захисту та програмно-технічний комплекс зберігання та обробки даних, що в свою чергу складається з програмно-технічного пристрою обробки даних, пристрою накопичення даних, пристрою відображення розрахункових та вимірюваних параметрів, згідно з корисною моделлю, програмно-технічний комплекс додатково містить програмно-технічний пристрій статистичної обробки даних (надає можливість прогнозування та оцінки розвитку надзвичайної ситуації) та програмно-технічний пристрій симуляції умов надзвичайної ситуації (надає можливість змоделювати умови виникнення надзвичайної ситуації з будь-якими вихідними даними). При цьому програмно-технічний пристрій статистичної обробки даних виконаний з можливістю обміну інформації з пристроєм накопичення даних, а програмно-технічний пристрій симуляції умов надзвичайної ситуації виконаний з можливістю отримання інформації з програмно-технічного пристрою обробки даних або з пристрою накопичення даних, або з пристрою відображення розрахункових та вимірюваних параметрів. Виконання програмно-технічного пристрою симуляції умов надзвичайної ситуації з можливістю обміну інформації з іншими пристроями програмно технічного комплексу зберігання та обробки даних надає можливість працювати СРВНС у різних режимах, які забезпечують отримання більш повної та достовірної інформації. У зв'язку з тим, що система дає можливості зберігання та аналізу даних про навколишнє середовище та параметрів контрольованих СДОР, а також дає можливість моделювання надзвичайних ситуацій, максимально наближених до реальних, забезпечується більша повнота 1 UA 79381 U 5 10 15 20 25 30 35 40 45 50 та достовірність інформації про стан безпеки потенційно небезпечних об'єктів, що підвищує її надійність. Пояснюється це тим, що система є програмно-технічним комплексом засобів, які забезпечують не тільки раннє виявлення надзвичайної ситуації, але й надають можливість аналізувати стан навколишнього середовища навколо об'єкту захисту. За рахунок цього підвищується надійність роботи системи раннього виявлення надзвичайних ситуацій в цілому. Більш детально СРВНС пояснюється нижче докладним описом на прикладі її виконання з посиланням на приведене креслення, на якому зображена її функціональна блок-схема. СРВНС містить метеостанцію 1, з розміщеними на ній датчиками стану навколишнього середовища (на блок-схемі не показані), датчики 2 для реєстрації параметрів поточного стану об'єкта захисту - потенційного джерела техногенної небезпеки та програмно-технічний комплекс зберігання та обробки даних, що в свою чергу складається з програмно-технічного пристрою обробки даних 3, пристрою накопичення даних 4, пристрою відображення розрахункових та вимірюваних параметрів 5, програмно-технічного пристрою статистичної обробки даних 6, програмно-технічного пристрою симуляції умов надзвичайної ситуації 7. Працює СРВНС наступним чином. Оперативний режим. З метеостанції 1 та з датчиків 2 інформаційні потоки надходять до програмно-технічного пристрою обробки даних 3, а після обробки дані надалі зберігаються в пристрої накопичення даних 4, який за командою диспетчера, за допомогою пристрою відображення розрахункових та вимірюваних параметрів 5, передає інформацію в програмно-технічний пристрій статистичної обробки даних 6, який надає зведені за період часу (доба, тиждень, місяць, рік тощо) або довільні дані про стан навколишнього середовища у пристрій накопичення даних 4, який передає їх диспетчеру у пристрій відображення розрахункових та вимірюваних параметрів 5. Імітаційний режим. Дані, задані диспетчером, за допомогою пристрою відображення розрахункових та вимірюваних параметрів 5, передаються до програмно-технічного пристрою симуляції умов надзвичайної ситуації 7, де відтворюється перебіг надзвичайної ситуації, дані яких передаються у пристрій накопичення даних 4, який передає інформацію в програмно-технічний пристрій статистичної обробки даних 6, після обробки в якому дані передаються назад до пристрою накопичення даних 4, з якого прямують до пристрою відображення розрахункових та вимірюваних параметрів 5. Оперативно-імітаційний режим. З метеостанції 1 та з датчиків 2 інформаційні потоки надходять до програмно-технічного пристрою обробки даних 3, а після обробки дані передаються до програмно-технічного пристрою симуляції умов надзвичайної ситуації 7, у який також подаються дані, задані диспетчером за допомогою пристрою відображення розрахункових та вимірюваних параметрів 5. У пристрої симуляції умов надзвичайної ситуації 7 відтворюються надзвичайні ситуації, дані яких передаються у пристрій накопичення даних 4, який передає інформацію в програмнотехнічний пристрій статистичної обробки даних 6, після обробки в якому дані передаються назад до пристрою накопичення даних 4, з якого прямують до пристрою відображення розрахункових та вимірюваних параметрів 5. Приведені відомості підтверджують можливість здійснення і промислову придатність корисної моделі, яка є реалізованою для виявлення загрози виникнення надзвичайних ситуацій і забезпечує достовірність інформації про стан безпеки потенційно небезпечних об'єктів. Крім того, використання цієї удосконаленої СРВНС не тільки забезпечує більшу повноту та достовірність інформації про стан безпеки потенційно небезпечних об'єктів, населення і територій, раннє виявлення надзвичайної ситуації та аналіз стану навколишнього середовища навколо об'єкту захисту, а й надає можливість проводити штабні навчання в умовах, максимально наближених до реальних, що у свою чергу підвищує її надійність і забезпечує мінімізацію наслідків надзвичайної ситуації та швидку її локалізацію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Система раннього виявлення надзвичайних ситуацій, що містить метеостанцію (1), датчики (2) для реєстрації параметрів поточного стану об'єкта та програмно-технічний комплекс зберігання та обробки даних, що в свою чергу складається з програмно-технічного пристрою обробки даних (3), пристрою накопичення даних (4), пристрою відображення розрахункових та вимірюваних параметрів (5), яка відрізняється тим, що програмно-технічний комплекс 2 UA 79381 U 5 додатково містить програмно-технічний пристрій статистичної обробки даних (6) та програмнотехнічний пристрій симуляції умов надзвичайної ситуації (7). 2. Система за п. 1, яка відрізняється тим, що програмно-технічний пристрій статистичної обробки даних (6) виконаний з можливістю обміну інформації з пристроєм накопичення даних (4). 3. Система за п. 1, яка відрізняється тим, що програмно-технічний пристрій симуляції умов надзвичайної ситуації (7) виконаний з можливістю отримання інформації з програмно-технічного пристрою обробки даних (3) або з пристрою накопичення даних (4), або з пристрою відображення розрахункових та вимірюваних параметрів (5). Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
