Оправа для окулярів

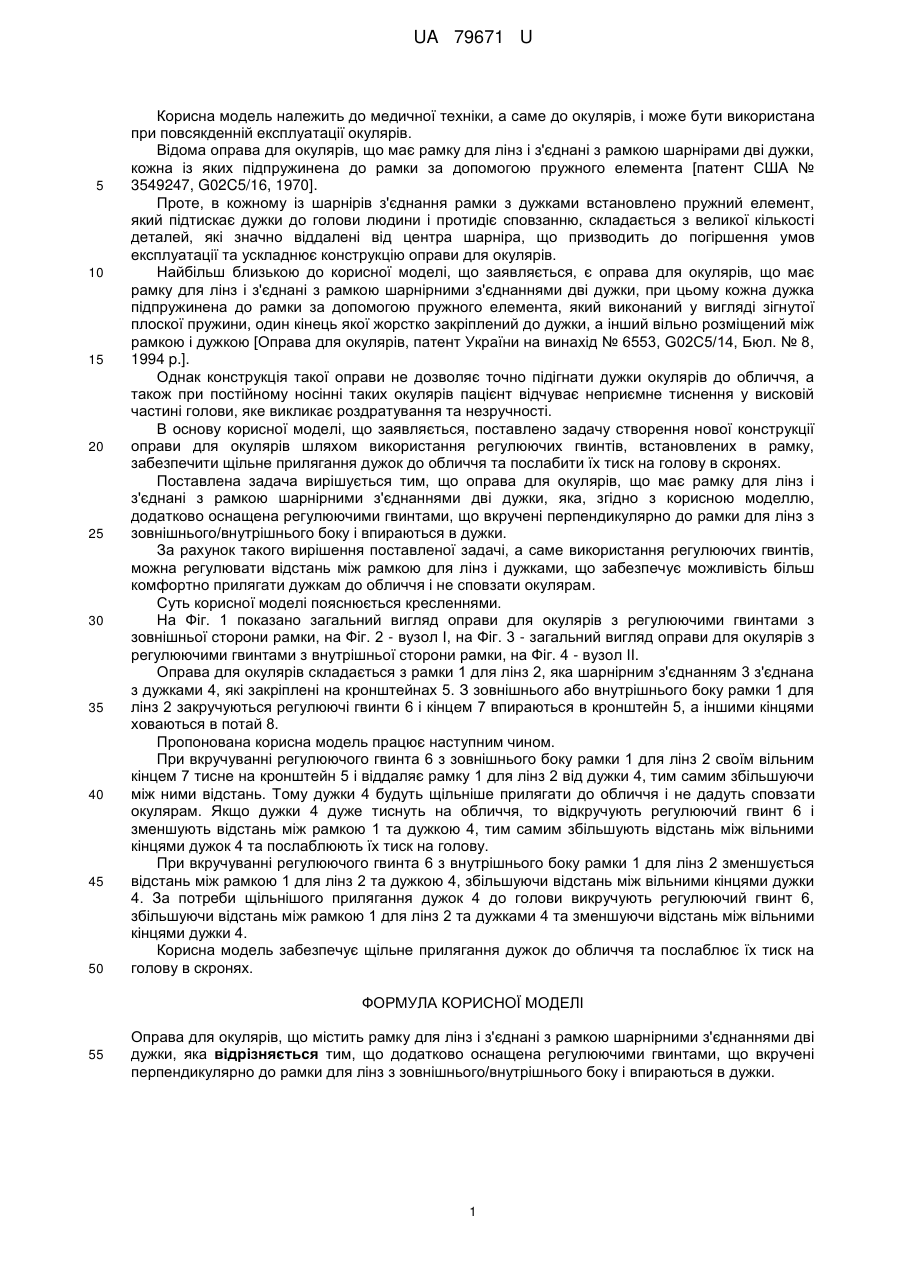

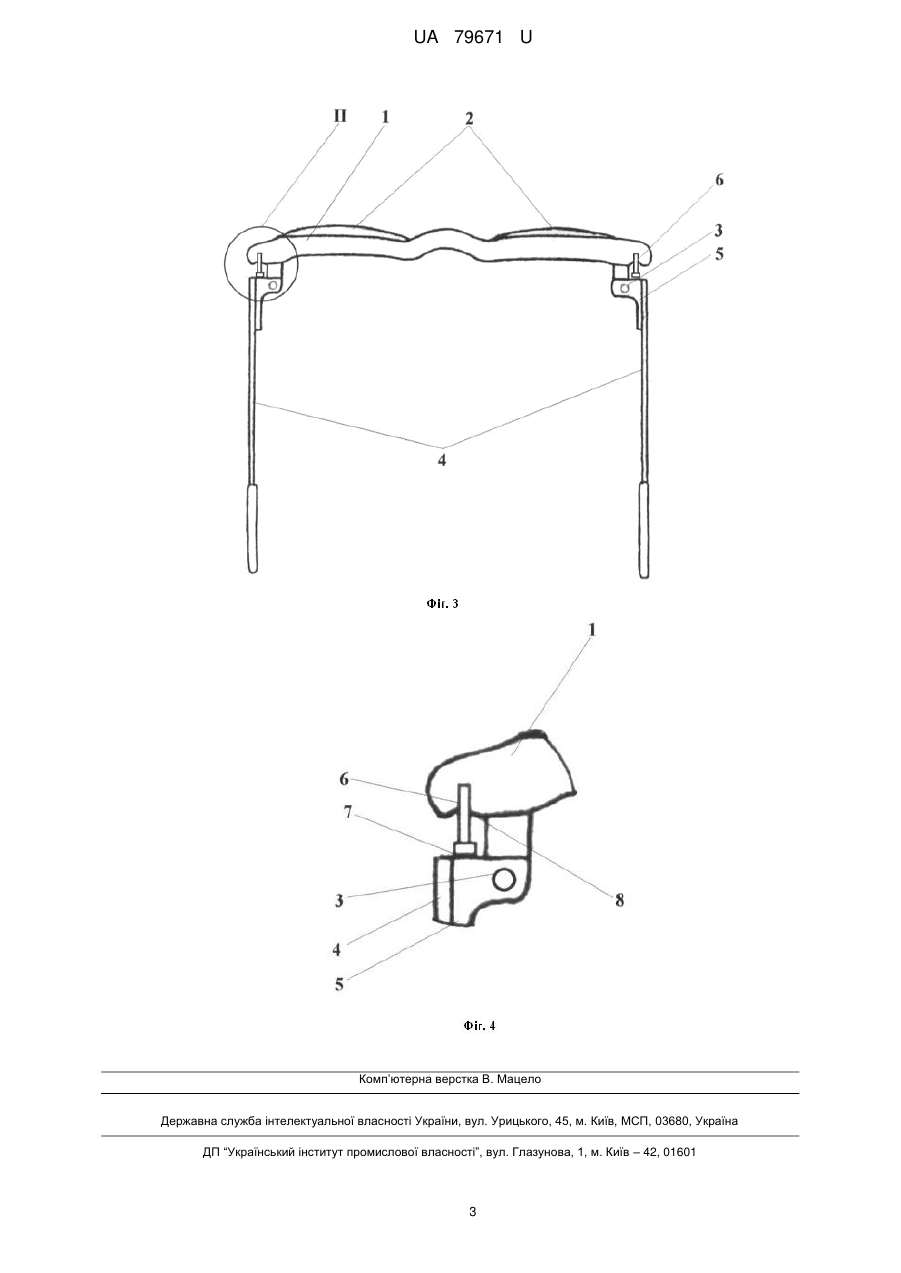

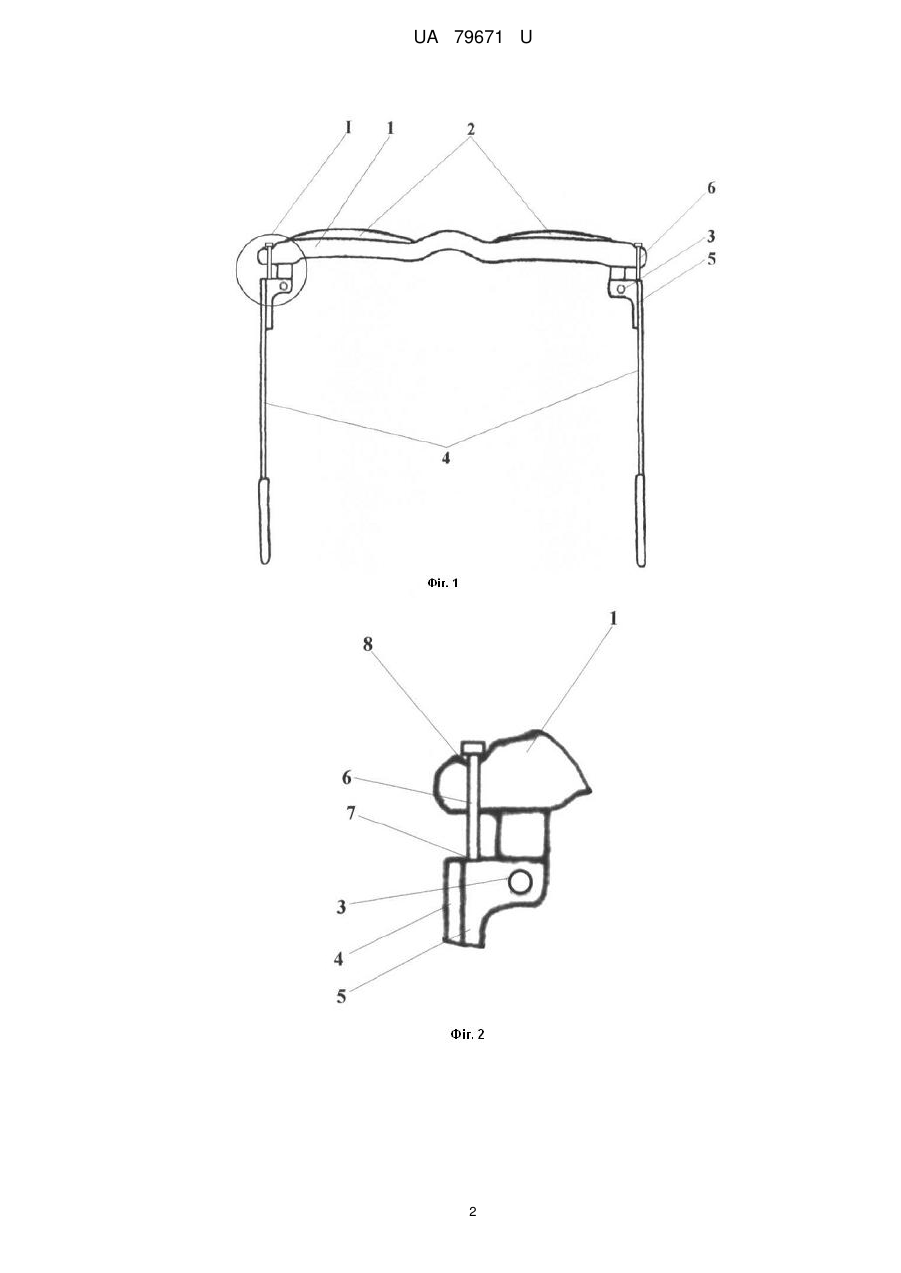

Реферат: UA 79671 U UA 79671 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медичної техніки, а саме до окулярів, і може бути використана при повсякденній експлуатації окулярів. Відома оправа для окулярів, що має рамку для лінз і з'єднані з рамкою шарнірами дві дужки, кожна із яких підпружинена до рамки за допомогою пружного елемента [патент США № 3549247, G02C5/16, 1970]. Проте, в кожному із шарнірів з'єднання рамки з дужками встановлено пружний елемент, який підтискає дужки до голови людини і протидіє сповзанню, складається з великої кількості деталей, які значно віддалені від центра шарніра, що призводить до погіршення умов експлуатації та ускладнює конструкцію оправи для окулярів. Найбільш близькою до корисної моделі, що заявляється, є оправа для окулярів, що має рамку для лінз і з'єднані з рамкою шарнірними з'єднаннями дві дужки, при цьому кожна дужка підпружинена до рамки за допомогою пружного елемента, який виконаний у вигляді зігнутої плоскої пружини, один кінець якої жорстко закріплений до дужки, а інший вільно розміщений між рамкою і дужкою [Оправа для окулярів, патент України на винахід № 6553, G02C5/14, Бюл. № 8, 1994 p.]. Однак конструкція такої оправи не дозволяє точно підігнати дужки окулярів до обличчя, а також при постійному носінні таких окулярів пацієнт відчуває неприємне тиснення у висковій частині голови, яке викликає роздратування та незручності. В основу корисної моделі, що заявляється, поставлено задачу створення нової конструкції оправи для окулярів шляхом використання регулюючих гвинтів, встановлених в рамку, забезпечити щільне прилягання дужок до обличчя та послабити їх тиск на голову в скронях. Поставлена задача вирішується тим, що оправа для окулярів, що має рамку для лінз і з'єднані з рамкою шарнірними з'єднаннями дві дужки, яка, згідно з корисною моделлю, додатково оснащена регулюючими гвинтами, що вкручені перпендикулярно до рамки для лінз з зовнішнього/внутрішнього боку і впираються в дужки. За рахунок такого вирішення поставленої задачі, а саме використання регулюючих гвинтів, можна регулювати відстань між рамкою для лінз і дужками, що забезпечує можливість більш комфортно прилягати дужкам до обличчя і не сповзати окулярам. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 показано загальний вигляд оправи для окулярів з регулюючими гвинтами з зовнішньої сторони рамки, на Фіг. 2 - вузол І, на Фіг. 3 - загальний вигляд оправи для окулярів з регулюючими гвинтами з внутрішньої сторони рамки, на Фіг. 4 - вузол II. Оправа для окулярів складається з рамки 1 для лінз 2, яка шарнірним з'єднанням 3 з'єднана з дужками 4, які закріплені на кронштейнах 5. З зовнішнього або внутрішнього боку рамки 1 для лінз 2 закручуються регулюючі гвинти 6 і кінцем 7 впираються в кронштейн 5, а іншими кінцями ховаються в потай 8. Пропонована корисна модель працює наступним чином. При вкручуванні регулюючого гвинта 6 з зовнішнього боку рамки 1 для лінз 2 своїм вільним кінцем 7 тисне на кронштейн 5 і віддаляє рамку 1 для лінз 2 від дужки 4, тим самим збільшуючи між ними відстань. Тому дужки 4 будуть щільніше прилягати до обличчя і не дадуть сповзати окулярам. Якщо дужки 4 дуже тиснуть на обличчя, то відкручують регулюючий гвинт 6 і зменшують відстань між рамкою 1 та дужкою 4, тим самим збільшують відстань між вільними кінцями дужок 4 та послаблюють їх тиск на голову. При вкручуванні регулюючого гвинта 6 з внутрішнього боку рамки 1 для лінз 2 зменшується відстань між рамкою 1 для лінз 2 та дужкою 4, збільшуючи відстань між вільними кінцями дужки 4. За потреби щільнішого прилягання дужок 4 до голови викручують регулюючий гвинт 6, збільшуючи відстань між рамкою 1 для лінз 2 та дужками 4 та зменшуючи відстань між вільними кінцями дужки 4. Корисна модель забезпечує щільне прилягання дужок до обличчя та послаблює їх тиск на голову в скронях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Оправа для окулярів, що містить рамку для лінз і з'єднані з рамкою шарнірними з'єднаннями дві дужки, яка відрізняється тим, що додатково оснащена регулюючими гвинтами, що вкручені перпендикулярно до рамки для лінз з зовнішнього/внутрішнього боку і впираються в дужки. 1 UA 79671 U 2 UA 79671 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
