Пластикова ємність із змінним об’ємом корпусу

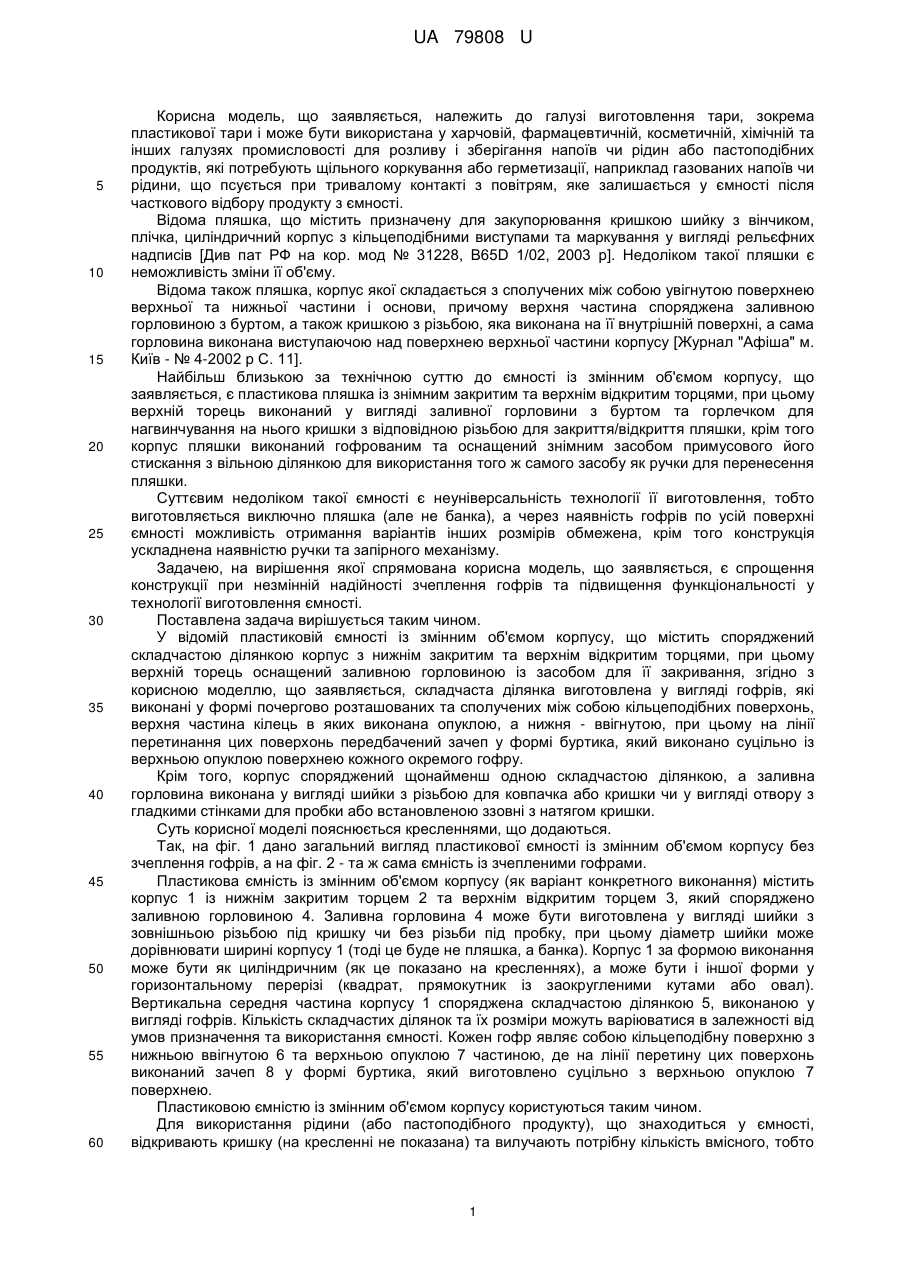

Реферат: UA 79808 U UA 79808 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до галузі виготовлення тари, зокрема пластикової тари і може бути використана у харчовій, фармацевтичній, косметичній, хімічній та інших галузях промисловості для розливу і зберігання напоїв чи рідин або пастоподібних продуктів, які потребують щільного коркування або герметизації, наприклад газованих напоїв чи рідини, що псується при тривалому контакті з повітрям, яке залишається у ємності після часткового відбору продукту з ємності. Відома пляшка, що містить призначену для закупорювання кришкою шийку з вінчиком, плічка, циліндричний корпус з кільцеподібними виступами та маркування у вигляді рельєфних надписів [Див пат РФ на кор. мод № 31228, B65D 1/02, 2003 р]. Недоліком такої пляшки є неможливість зміни її об'єму. Відома також пляшка, корпус якої складається з сполучених між собою увігнутою поверхнею верхньої та нижньої частини і основи, причому верхня частина споряджена заливною горловиною з буртом, а також кришкою з різьбою, яка виконана на її внутрішній поверхні, а сама горловина виконана виступаючою над поверхнею верхньої частини корпусу [Журнал "Афіша" м. Київ - № 4-2002 р С. 11]. Найбільш близькою за технічною суттю до ємності із змінним об'ємом корпусу, що заявляється, є пластикова пляшка із знімним закритим та верхнім відкритим торцями, при цьому верхній торець виконаний у вигляді заливної горловини з буртом та горлечком для нагвинчування на нього кришки з відповідною різьбою для закриття/відкриття пляшки, крім того корпус пляшки виконаний гофрованим та оснащений знімним засобом примусового його стискання з вільною ділянкою для використання того ж самого засобу як ручки для перенесення пляшки. Суттєвим недоліком такої ємності є неуніверсальність технології її виготовлення, тобто виготовляється виключно пляшка (але не банка), а через наявність гофрів по усій поверхні ємності можливість отримання варіантів інших розмірів обмежена, крім того конструкція ускладнена наявністю ручки та запірного механізму. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є спрощення конструкції при незмінній надійності зчеплення гофрів та підвищення функціональності у технології виготовлення ємності. Поставлена задача вирішується таким чином. У відомій пластиковій ємності із змінним об'ємом корпусу, що містить споряджений складчастою ділянкою корпус з нижнім закритим та верхнім відкритим торцями, при цьому верхній торець оснащений заливною горловиною із засобом для її закривання, згідно з корисною моделлю, що заявляється, складчаста ділянка виготовлена у вигляді гофрів, які виконані у формі почергово розташованих та сполучених між собою кільцеподібних поверхонь, верхня частина кілець в яких виконана опуклою, а нижня - ввігнутою, при цьому на лінії перетинання цих поверхонь передбачений зачеп у формі буртика, який виконано суцільно із верхньою опуклою поверхнею кожного окремого гофру. Крім того, корпус споряджений щонайменш одною складчастою ділянкою, а заливна горловина виконана у вигляді шийки з різьбою для ковпачка або кришки чи у вигляді отвору з гладкими стінками для пробки або встановленою ззовні з натягом кришки. Суть корисної моделі пояснюється кресленнями, що додаються. Так, на фіг. 1 дано загальний вигляд пластикової ємності із змінним об'ємом корпусу без зчеплення гофрів, а на фіг. 2 - та ж сама ємність із зчепленими гофрами. Пластикова ємність із змінним об'ємом корпусу (як варіант конкретного виконання) містить корпус 1 із нижнім закритим торцем 2 та верхнім відкритим торцем 3, який споряджено заливною горловиною 4. Заливна горловина 4 може бути виготовлена у вигляді шийки з зовнішньою різьбою під кришку чи без різьби під пробку, при цьому діаметр шийки може дорівнювати ширині корпусу 1 (тоді це буде не пляшка, а банка). Корпус 1 за формою виконання може бути як циліндричним (як це показано на кресленнях), а може бути і іншої форми у горизонтальному перерізі (квадрат, прямокутник із заокругленими кутами або овал). Вертикальна середня частина корпусу 1 споряджена складчастою ділянкою 5, виконаною у вигляді гофрів. Кількість складчастих ділянок та їх розміри можуть варіюватися в залежності від умов призначення та використання ємності. Кожен гофр являє собою кільцеподібну поверхню з нижньою ввігнутою 6 та верхньою опуклою 7 частиною, де на лінії перетину цих поверхонь виконаний зачеп 8 у формі буртика, який виготовлено суцільно з верхньою опуклою 7 поверхнею. Пластиковою ємністюіз змінним об'ємом корпусу користуються таким чином. Для використання рідини (або пастоподібного продукту), що знаходиться у ємності, відкривають кришку (на кресленні не показана) та вилучають потрібну кількість вмісного, тобто 1 UA 79808 U 5 10 рідини чи пасти з корпусу 1. При задоволенні потреби ємність спустошується на відповідну за об'ємом кількість вмісного. Порожню частину корпусу 1 зменшують шляхом стискання відповідної кількості гофрів, при цьому кожна верхня і нижня з поверхонь гофри, що стискається, легко об'єднується, тому що ці поверхні відтворюють одна одну, а зачіп надійно притискає їх по усьому периметру (по лінії перетинання поверхонь гофри). Висота складчастих ділянок визначається необхідним об'ємом вмісного, яке вилучають з ємності. Для наповнення ємності навпаки розтягують гофри, а зачеп 8 при цьому виводять зі зчеплення шляхом зміни кута нахилу нижньої частини поверхні гофри. Технічною перевагою пластикової ємності зі змінним об'ємом корпусу є простота конструкції, а ергономічною перевагою - зручність у користуванні завдяки конструкціям гофрів та зачепів, а також наявності декількох гофрованих ділянок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Пластикова ємність із змінним об'ємом корпусу, що містить споряджений складчастою ділянкою корпус з нижнім закритим та верхнім відкритим торцями, при цьому верхній торець оснащений заливною горловиною із засобом для її закривання, яка відрізняється тим, що складчаста ділянка виготовлена у вигляді гофрів, які виконані у формі почергово розташованих та сполучених між собою кільцеподібних поверхонь, верхня частина кілець в яких виконана опуклою, а нижня - ввігнутою, при цьому на лінії перетинання цих поверхонь передбачений зачеп у формі буртика, який виконано суцільно із верхньою опуклою поверхнею кожного окремого гофру. 2. Пластикова ємність із змінним об'ємом корпусу за п. 1, яка відрізняється тим, що корпус споряджений щонайменш одною складчастою ділянкою, а заливна горловина виконана у вигляді шийки з різьбою для ковпачка або кришки чи у вигляді отвору з гладкими стінками для пробки або встановленою ззовні з натягом кришки. 2 UA 79808 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
