Спосіб настроювання устатковання для мікрофільмування документів

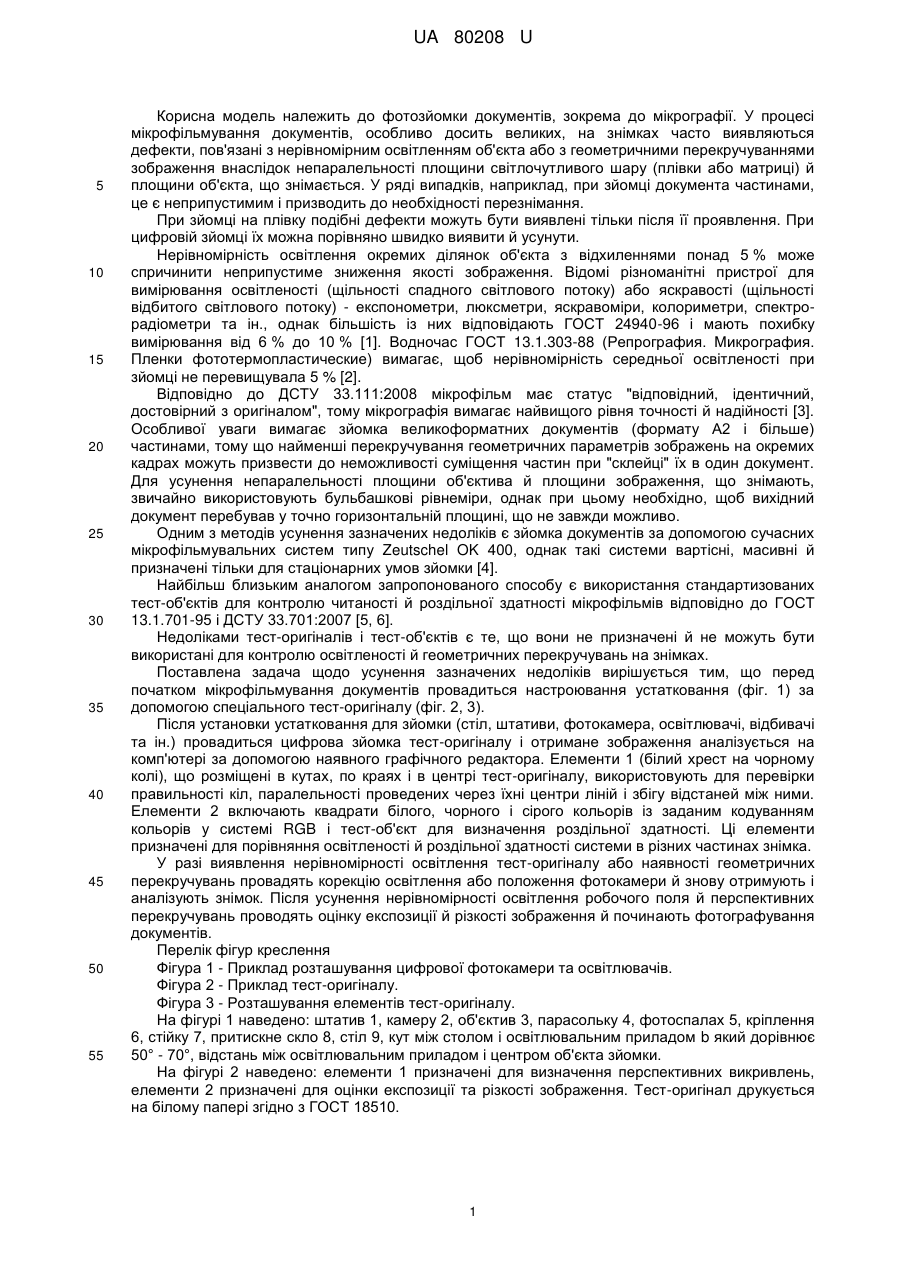

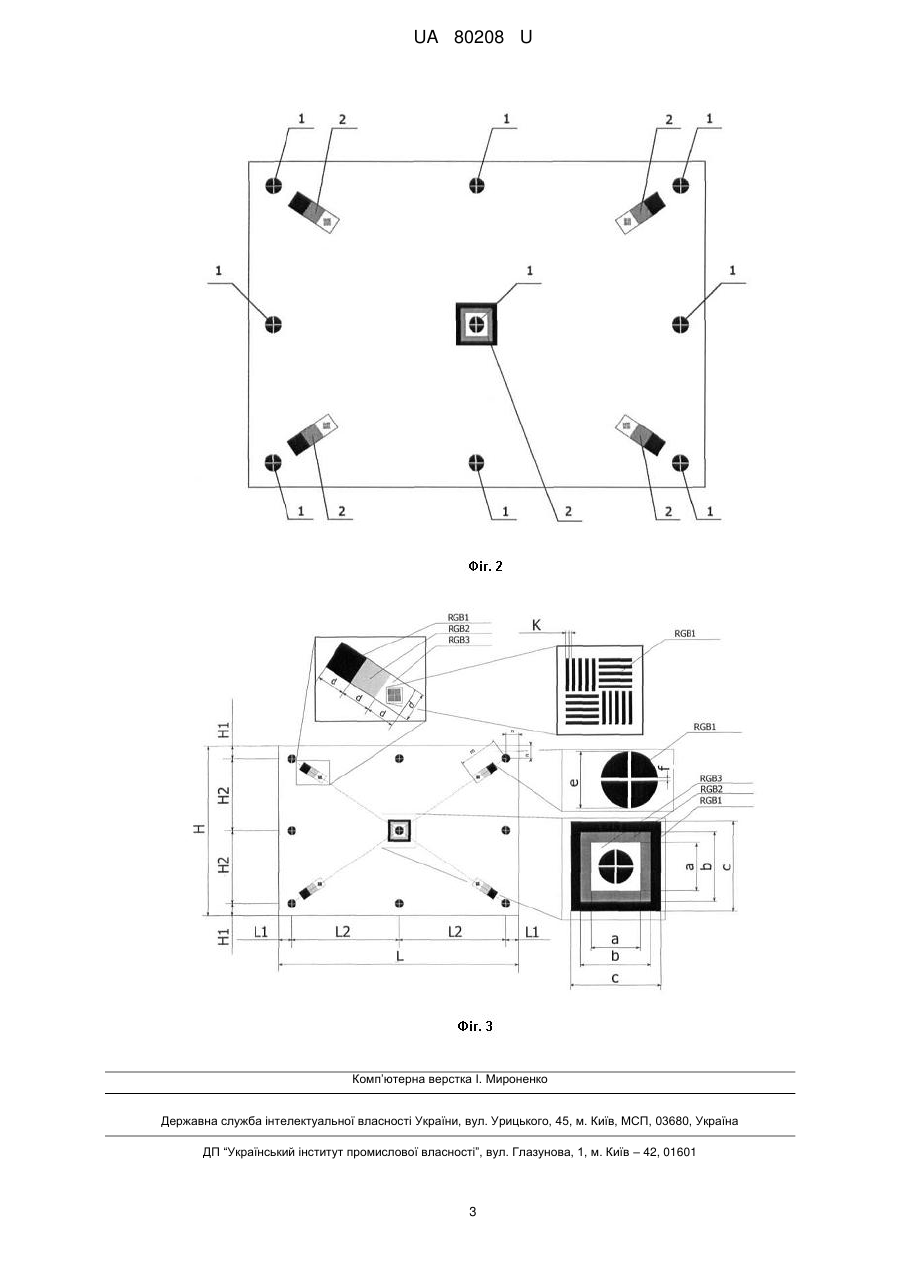

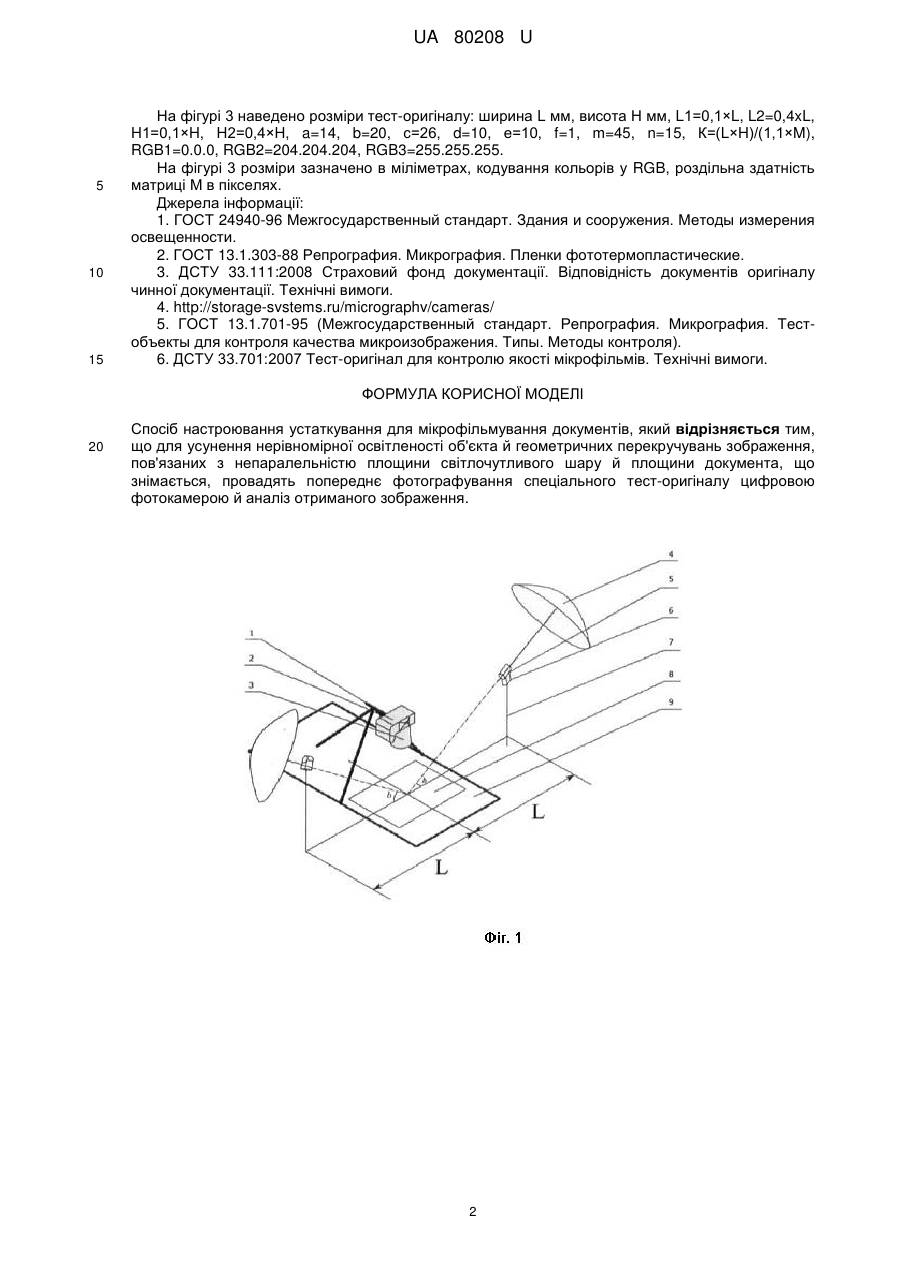

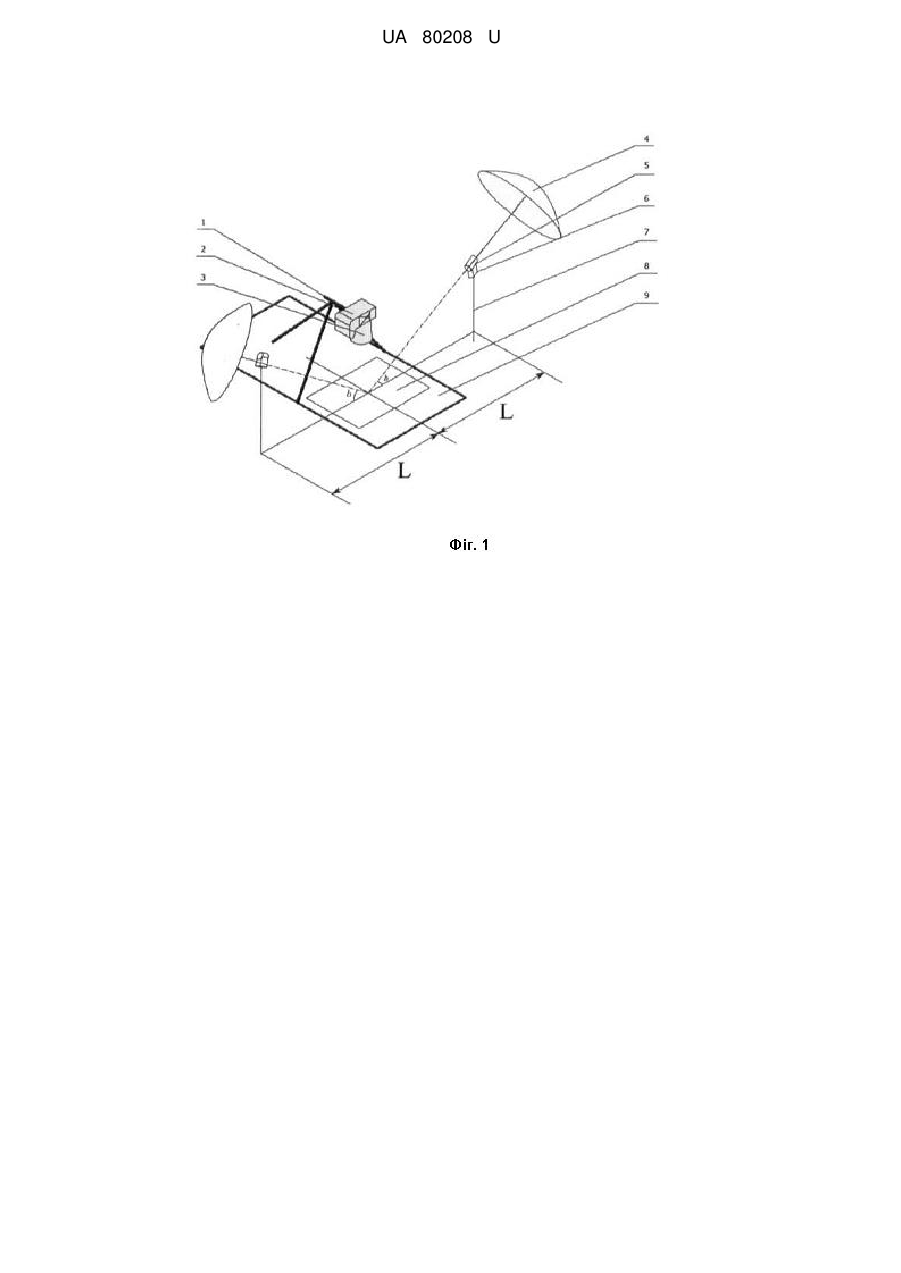

Реферат: Спосіб настроювання устаткування для мікрофільмування документів, при якому для усунення нерівномірної освітленості об'єкта й геометричних перекручувань зображення, пов'язаних з непаралельністю площини світлочутливого шару й площини документа, що знімається, провадять попереднє фотографування спеціального тест-оригіналу цифровою фотокамерою й аналіз отриманого зображення. UA 80208 U (12) UA 80208 U UA 80208 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фотозйомки документів, зокрема до мікрографії. У процесі мікрофільмування документів, особливо досить великих, на знімках часто виявляються дефекти, пов'язані з нерівномірним освітленням об'єкта або з геометричними перекручуваннями зображення внаслідок непаралельності площини світлочутливого шару (плівки або матриці) й площини об'єкта, що знімається. У ряді випадків, наприклад, при зйомці документа частинами, це є неприпустимим і призводить до необхідності перезнімання. При зйомці на плівку подібні дефекти можуть бути виявлені тільки після її проявлення. При цифровій зйомці їх можна порівняно швидко виявити й усунути. Нерівномірність освітлення окремих ділянок об'єкта з відхиленнями понад 5 % може спричинити неприпустиме зниження якості зображення. Відомі різноманітні пристрої для вимірювання освітленості (щільності спадного світлового потоку) або яскравості (щільності відбитого світлового потоку) - експонометри, люксметри, яскравоміри, колориметри, спектрорадіометри та ін., однак більшість із них відповідають ГОСТ 24940-96 і мають похибку вимірювання від 6 % до 10 % [1]. Водночас ГОСТ 13.1.303-88 (Репрография. Микрография. Пленки фототермопластические) вимагає, щоб нерівномірність середньої освітленості при зйомці не перевищувала 5 % [2]. Відповідно до ДСТУ 33.111:2008 мікрофільм має статус "відповідний, ідентичний, достовірний з оригіналом", тому мікрографія вимагає найвищого рівня точності й надійності [3]. Особливої уваги вимагає зйомка великоформатних документів (формату А2 і більше) частинами, тому що найменші перекручування геометричних параметрів зображень на окремих кадрах можуть призвести до неможливості суміщення частин при "склейці" їх в один документ. Для усунення непаралельності площини об'єктива й площини зображення, що знімають, звичайно використовують бульбашкові рівнеміри, однак при цьому необхідно, щоб вихідний документ перебував у точно горизонтальній площині, що не завжди можливо. Одним з методів усунення зазначених недоліків є зйомка документів за допомогою сучасних мікрофільмувальних систем типу Zeutschel OK 400, однак такі системи вартісні, масивні й призначені тільки для стаціонарних умов зйомки [4]. Найбільш близьким аналогом запропонованого способу є використання стандартизованих тест-об'єктів для контролю читаності й роздільної здатності мікрофільмів відповідно до ГОСТ 13.1.701-95 і ДСТУ 33.701:2007 [5, 6]. Недоліками тест-оригіналів і тест-об'єктів є те, що вони не призначені й не можуть бути використані для контролю освітленості й геометричних перекручувань на знімках. Поставлена задача щодо усунення зазначених недоліків вирішується тим, що перед початком мікрофільмування документів провадиться настроювання устатковання (фіг. 1) за допомогою спеціального тест-оригіналу (фіг. 2, 3). Після установки устатковання для зйомки (стіл, штативи, фотокамера, освітлювачі, відбивачі та ін.) провадиться цифрова зйомка тест-оригіналу і отримане зображення аналізується на комп'ютері за допомогою наявного графічного редактора. Елементи 1 (білий хрест на чорному колі), що розміщені в кутах, по краях і в центрі тест-оригіналу, використовують для перевірки правильності кіл, паралельності проведених через їхні центри ліній і збігу відстаней між ними. Елементи 2 включають квадрати білого, чорного і сірого кольорів із заданим кодуванням кольорів у системі RGB і тест-об'єкт для визначення роздільної здатності. Ці елементи призначені для порівняння освітленості й роздільної здатності системи в різних частинах знімка. У разі виявлення нерівномірності освітлення тест-оригіналу або наявності геометричних перекручувань провадять корекцію освітлення або положення фотокамери й знову отримують і аналізують знімок. Після усунення нерівномірності освітлення робочого поля й перспективних перекручувань проводять оцінку експозиції й різкості зображення й починають фотографування документів. Перелік фігур креслення Фігура 1 - Приклад розташування цифрової фотокамери та освітлювачів. Фігура 2 - Приклад тест-оригіналу. Фігура 3 - Розташування елементів тест-оригіналу. На фігурі 1 наведено: штатив 1, камеру 2, об'єктив 3, парасольку 4, фотоспалах 5, кріплення 6, стійку 7, притискне скло 8, стіл 9, кут між столом і освітлювальним приладом b який дорівнює 50° - 70°, відстань між освітлювальним приладом і центром об'єкта зйомки. На фігурі 2 наведено: елементи 1 призначені для визначення перспективних викривлень, елементи 2 призначені для оцінки експозиції та різкості зображення. Тест-оригінал друкується на білому папері згідно з ГОСТ 18510. 1 UA 80208 U 5 10 15 На фігурі 3 наведено розміри тест-оригіналу: ширина L мм, висота Н мм, L1=0,1×L, L2=0,4xL, H1=0,1×H, H2=0,4×H, a=14, b=20, с=26, d=10, е=10, f=1, m=45, n=15, К=(L×H)/(1,1×M), RGB1=0.0.0, RGB2=204.204.204, RGB3=255.255.255. На фігурі 3 розміри зазначено в міліметрах, кодування кольорів у RGB, роздільна здатність матриці М в пікселях. Джерела інформації: 1. ГОСТ 24940-96 Межгосударственный стандарт. Здания и сооружения. Методы измерения освещенности. 2. ГОСТ 13.1.303-88 Репрография. Микрография. Пленки фототермопластические. 3. ДСТУ 33.111:2008 Страховий фонд документації. Відповідність документів оригіналу чинної документації. Технічні вимоги. 4. http://storage-svstems.ru/micrographv/cameras/ 5. ГОСТ 13.1.701-95 (Межгосударственный стандарт. Репрография. Микрография. Тестобъекты для контроля качества микроизображения. Типы. Методы контроля). 6. ДСТУ 33.701:2007 Тест-оригінал для контролю якості мікрофільмів. Технічні вимоги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб настроювання устаткування для мікрофільмування документів, який відрізняється тим, що для усунення нерівномірної освітленості об'єкта й геометричних перекручувань зображення, пов'язаних з непаралельністю площини світлочутливого шару й площини документа, що знімається, провадять попереднє фотографування спеціального тест-оригіналу цифровою фотокамерою й аналіз отриманого зображення. 2 UA 80208 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
