Ущільнюючий пристрій підшипникового вузла, наприклад змішувача

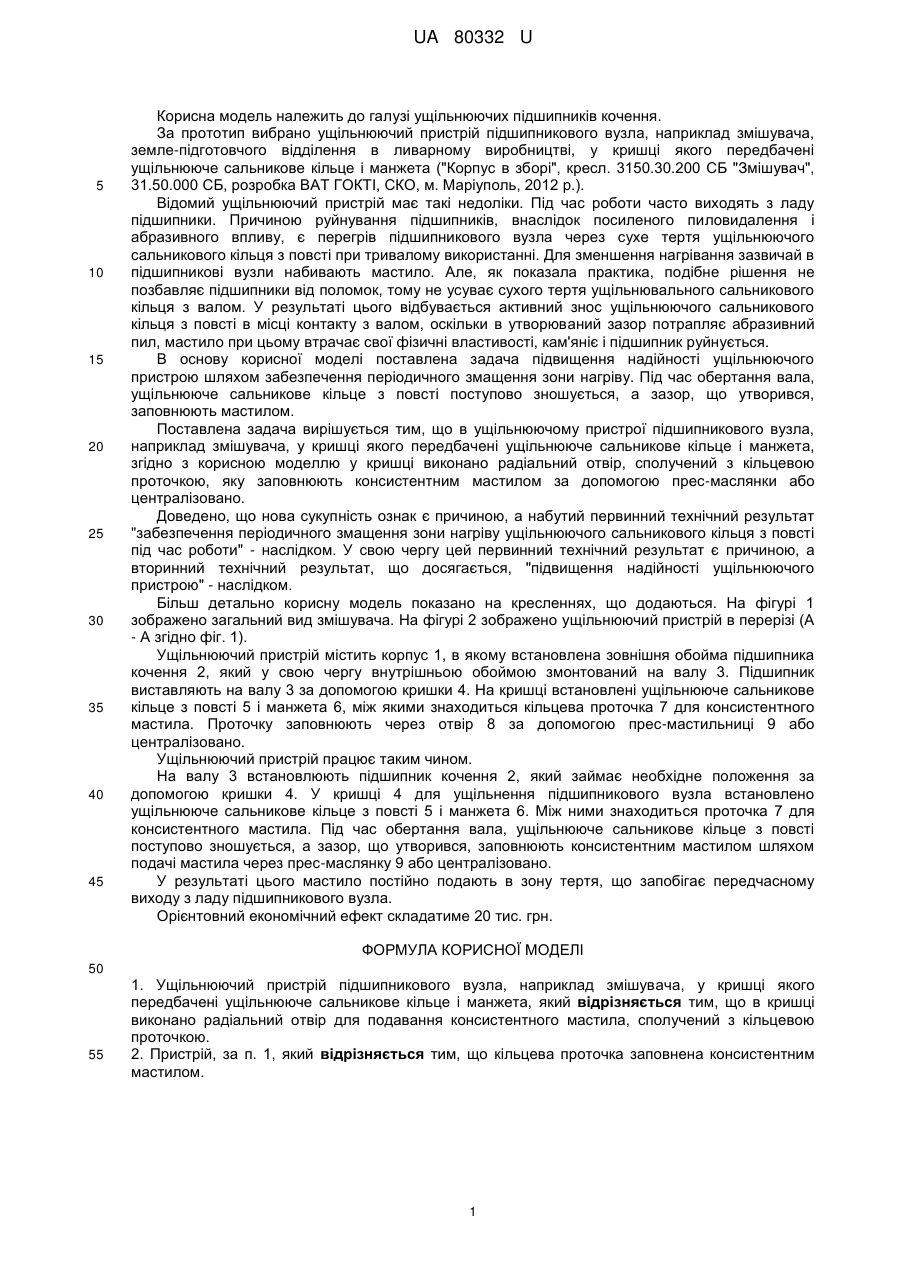

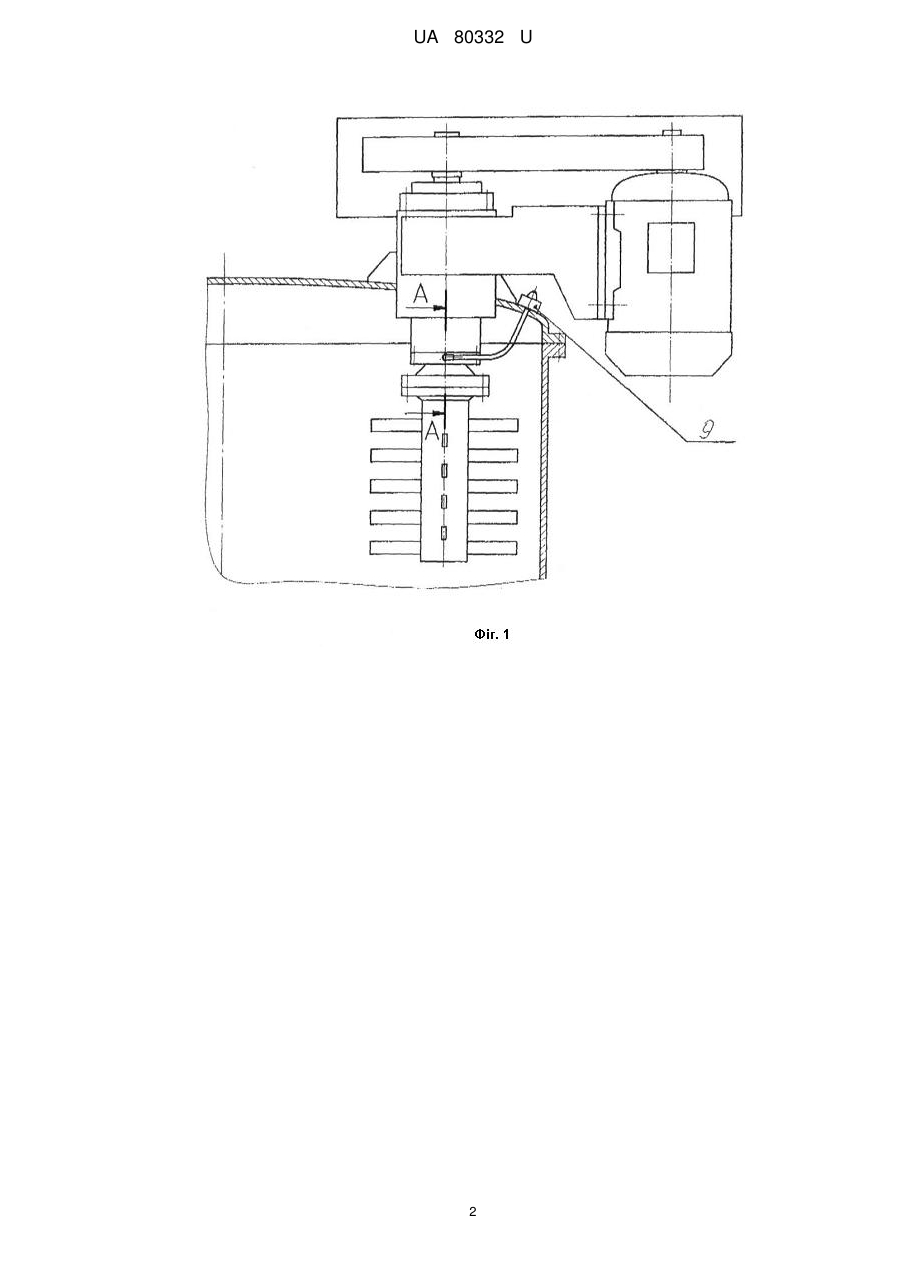

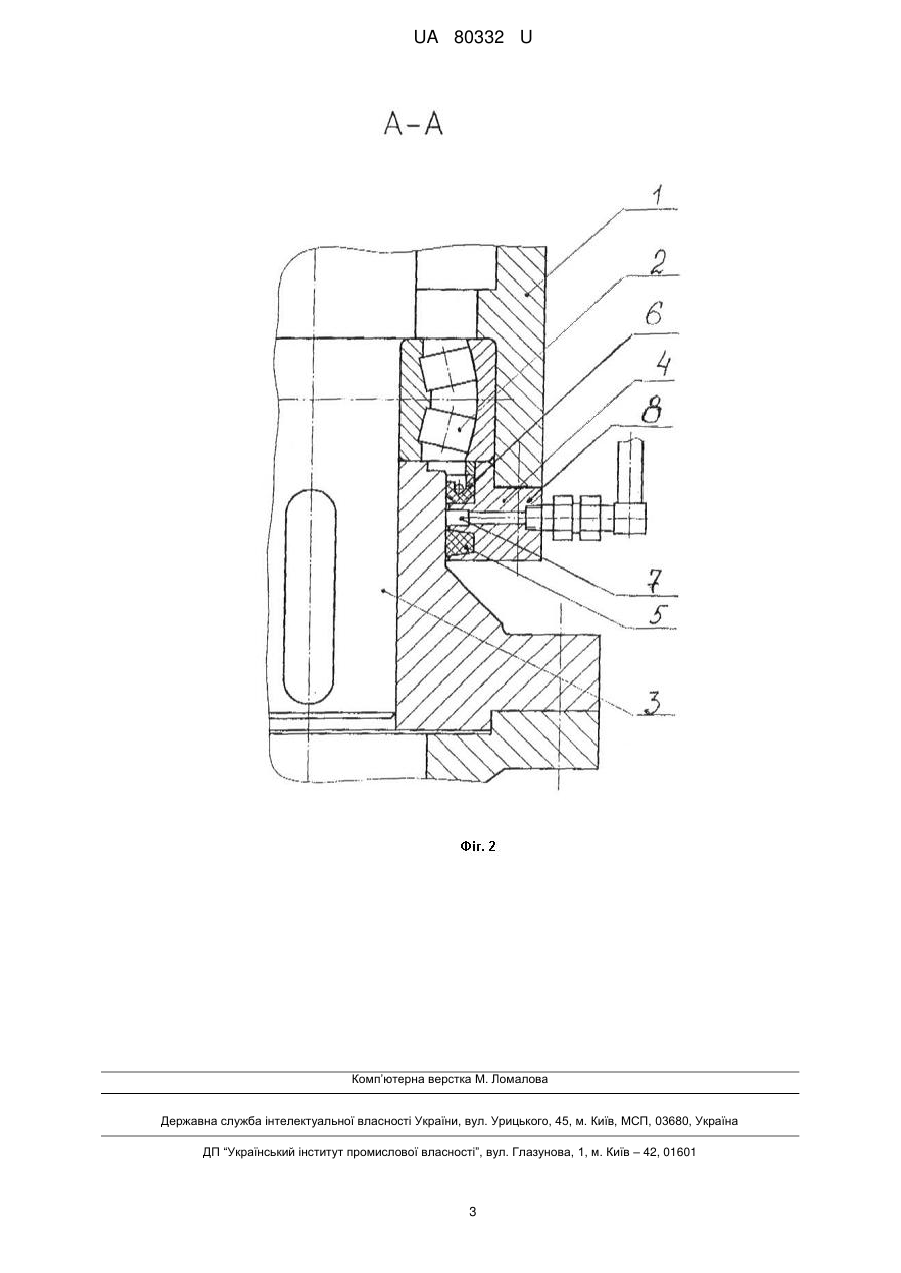

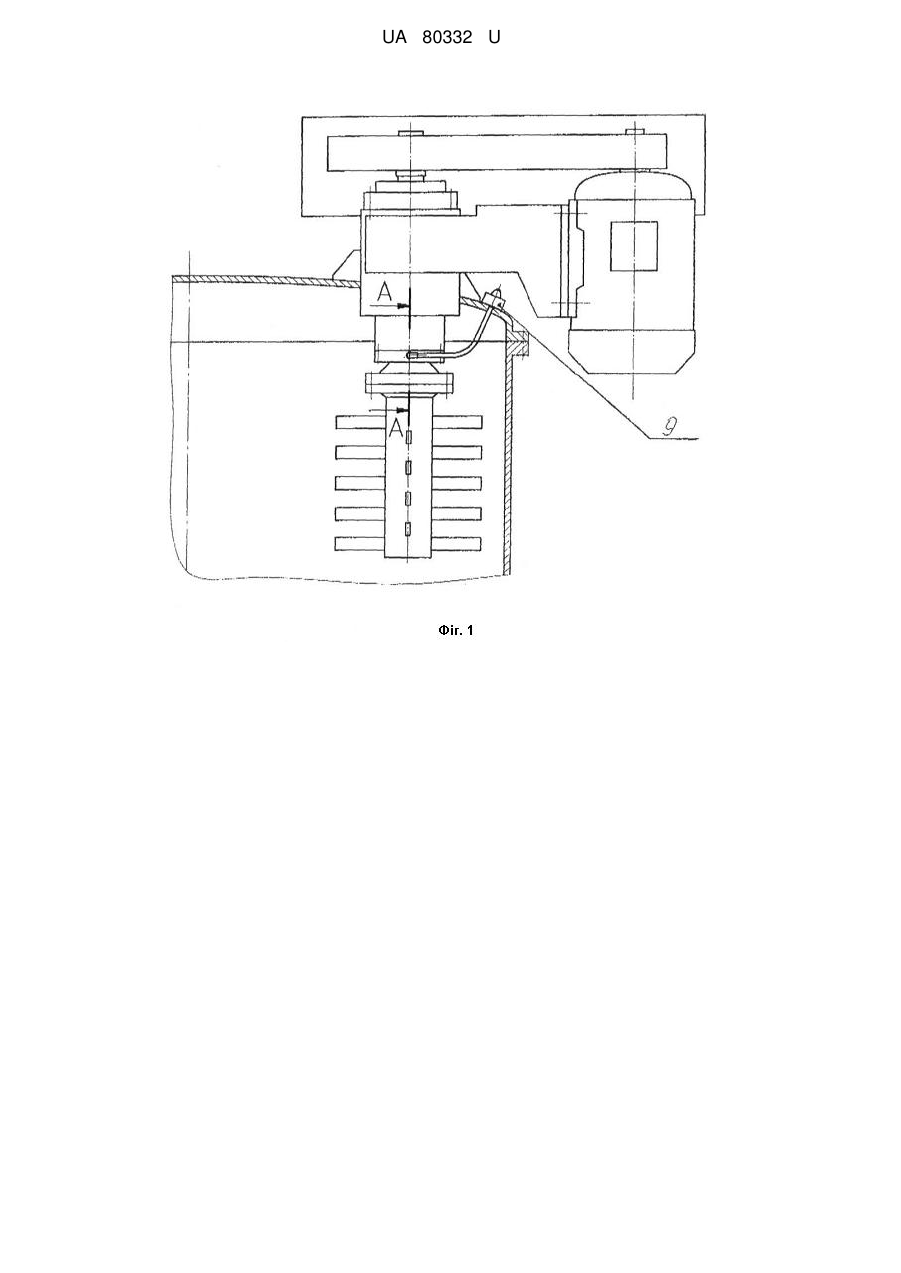

Реферат: Ущільнюючий пристрій підшипникового вузла, наприклад змішувача, у кришці якого передбачені ущільнююче сальникове кільце і манжета. В кришці виконано радіальний отвір для подавання консистентного мастила, сполучений з кільцевою проточкою, що заповнена консистентним мастилом. UA 80332 U (12) UA 80332 U UA 80332 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі ущільнюючих підшипників кочення. За прототип вибрано ущільнюючий пристрій підшипникового вузла, наприклад змішувача, земле-підготовчого відділення в ливарному виробництві, у кришці якого передбачені ущільнююче сальникове кільце і манжета ("Корпус в зборі", кресл. 3150.30.200 СБ "Змішувач", 31.50.000 СБ, розробка ВАТ ГОКТІ, СКО, м. Маріуполь, 2012 р.). Відомий ущільнюючий пристрій має такі недоліки. Під час роботи часто виходять з ладу підшипники. Причиною руйнування підшипників, внаслідок посиленого пиловидалення і абразивного впливу, є перегрів підшипникового вузла через сухе тертя ущільнюючого сальникового кільця з повсті при тривалому використанні. Для зменшення нагрівання зазвичай в підшипникові вузли набивають мастило. Але, як показала практика, подібне рішення не позбавляє підшипники від поломок, тому не усуває сухого тертя ущільнювального сальникового кільця з валом. У результаті цього відбувається активний знос ущільнюючого сальникового кільця з повсті в місці контакту з валом, оскільки в утворюваний зазор потрапляє абразивний пил, мастило при цьому втрачає свої фізичні властивості, кам'яніє і підшипник руйнується. В основу корисної моделі поставлена задача підвищення надійності ущільнюючого пристрою шляхом забезпечення періодичного змащення зони нагріву. Під час обертання вала, ущільнююче сальникове кільце з повсті поступово зношується, а зазор, що утворився, заповнюють мастилом. Поставлена задача вирішується тим, що в ущільнюючому пристрої підшипникового вузла, наприклад змішувача, у кришці якого передбачені ущільнююче сальникове кільце і манжета, згідно з корисною моделлю у кришці виконано радіальний отвір, сполучений з кільцевою проточкою, яку заповнюють консистентним мастилом за допомогою прес-маслянки або централізовано. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "забезпечення періодичного змащення зони нагріву ущільнюючого сальникового кільця з повсті під час роботи" - наслідком. У свою чергу цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається, "підвищення надійності ущільнюючого пристрою" - наслідком. Більш детально корисну модель показано на кресленнях, що додаються. На фігурі 1 зображено загальний вид змішувача. На фігурі 2 зображено ущільнюючий пристрій в перерізі (А - А згідно фіг. 1). Ущільнюючий пристрій містить корпус 1, в якому встановлена зовнішня обойма підшипника кочення 2, який у свою чергу внутрішньою обоймою змонтований на валу 3. Підшипник виставляють на валу 3 за допомогою кришки 4. На кришці встановлені ущільнююче сальникове кільце з повсті 5 і манжета 6, між якими знаходиться кільцева проточка 7 для консистентного мастила. Проточку заповнюють через отвір 8 за допомогою прес-мастильниці 9 або централізовано. Ущільнюючий пристрій працює таким чином. На валу 3 встановлюють підшипник кочення 2, який займає необхідне положення за допомогою кришки 4. У кришці 4 для ущільнення підшипникового вузла встановлено ущільнююче сальникове кільце з повсті 5 і манжета 6. Між ними знаходиться проточка 7 для консистентного мастила. Під час обертання вала, ущільнююче сальникове кільце з повсті поступово зношується, а зазор, що утворився, заповнюють консистентним мастилом шляхом подачі мастила через прес-маслянку 9 або централізовано. У результаті цього мастило постійно подають в зону тертя, що запобігає передчасному виходу з ладу підшипникового вузла. Орієнтовний економічний ефект складатиме 20 тис. грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Ущільнюючий пристрій підшипникового вузла, наприклад змішувача, у кришці якого передбачені ущільнююче сальникове кільце і манжета, який відрізняється тим, що в кришці виконано радіальний отвір для подавання консистентного мастила, сполучений з кільцевою проточкою. 2. Пристрій, за п. 1, який відрізняється тим, що кільцева проточка заповнена консистентним мастилом. 1 UA 80332 U 2 UA 80332 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
