Система кріплення для плит декоративного облицювання

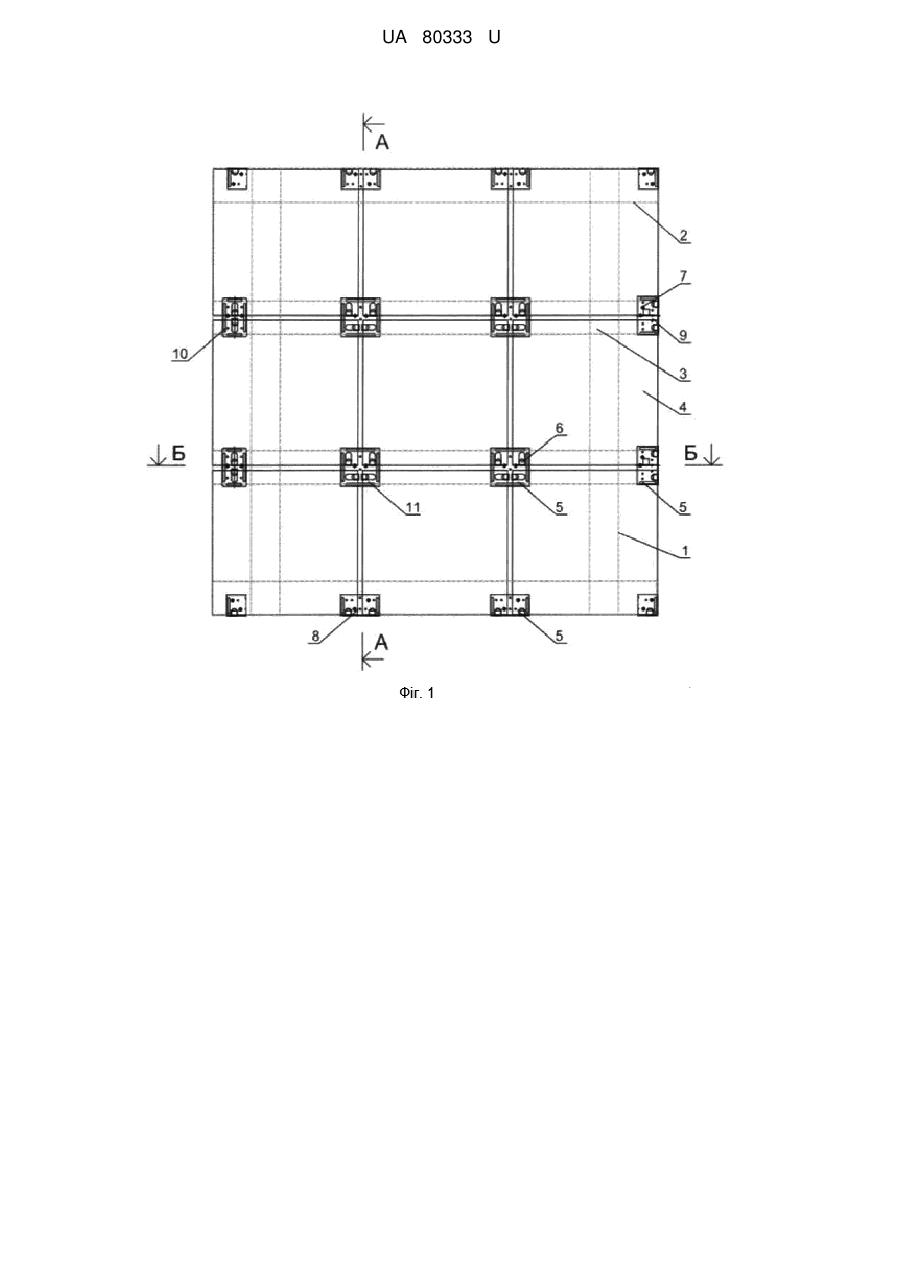

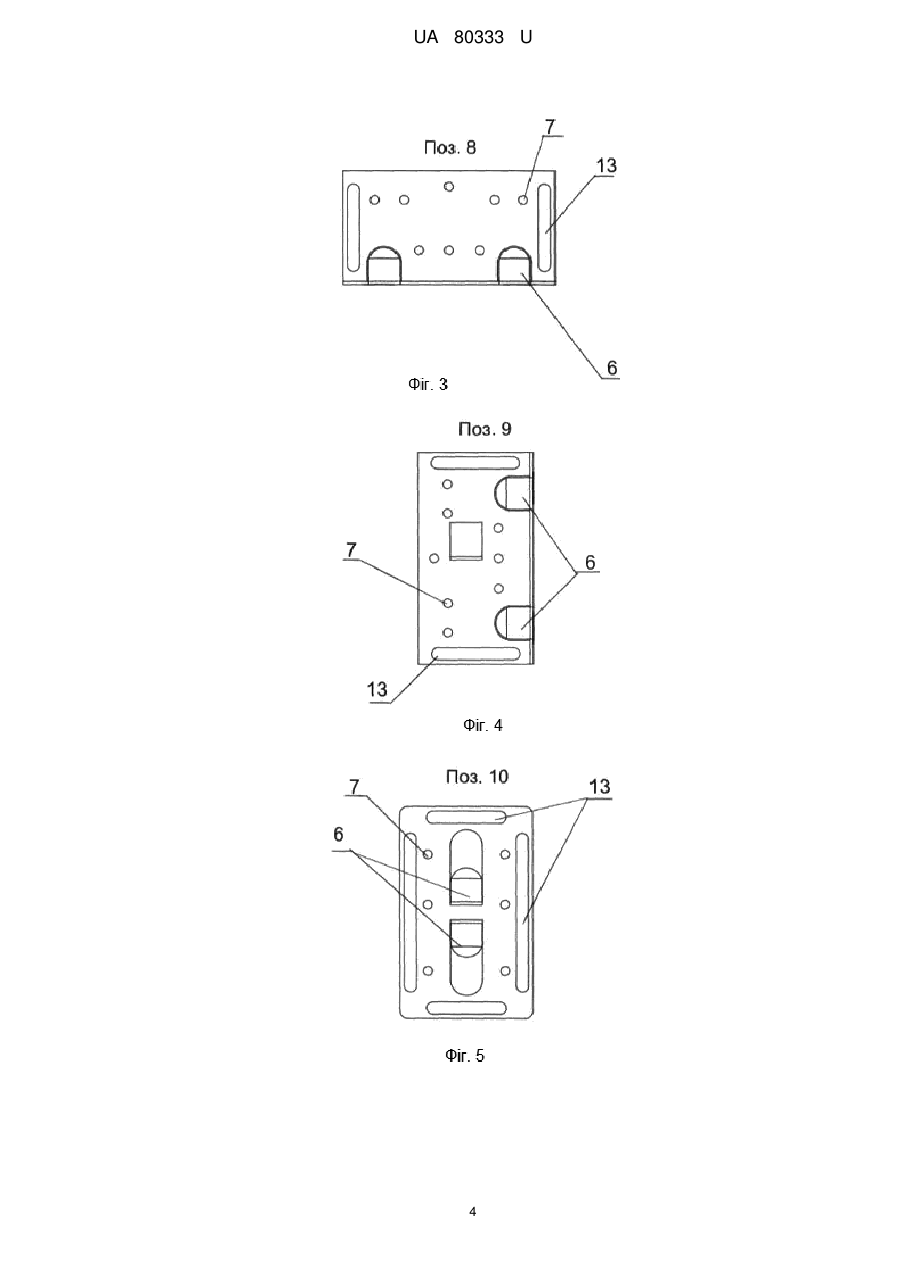

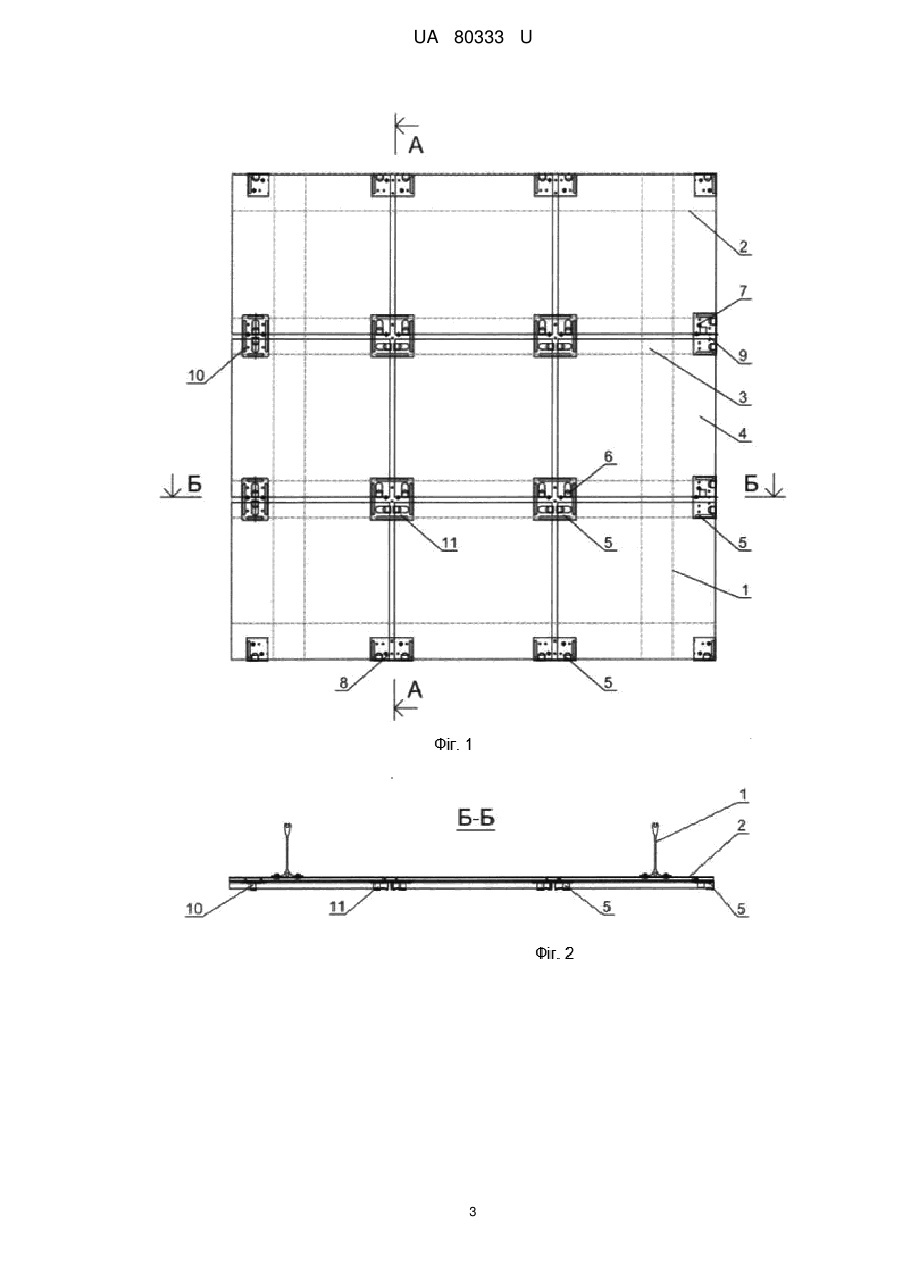

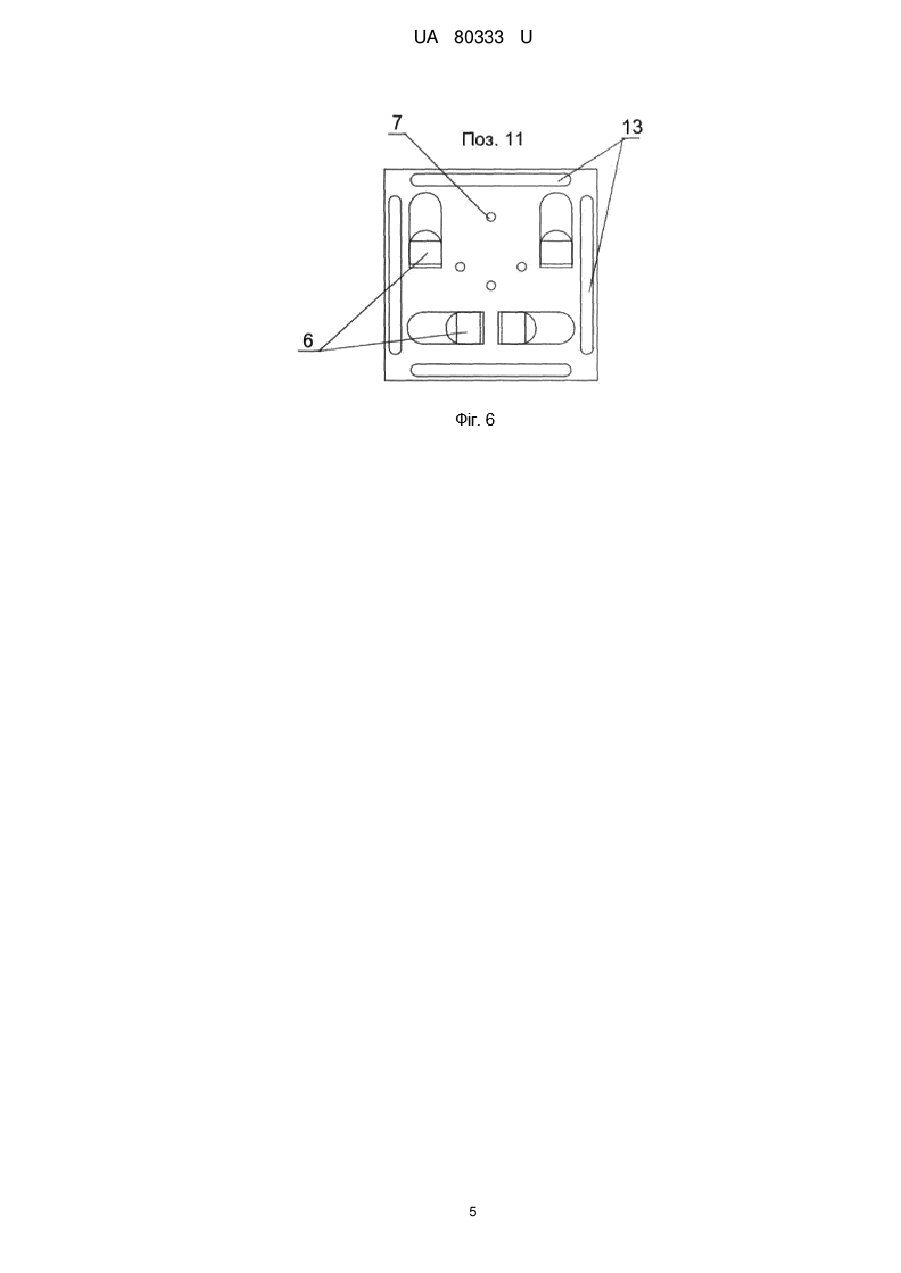

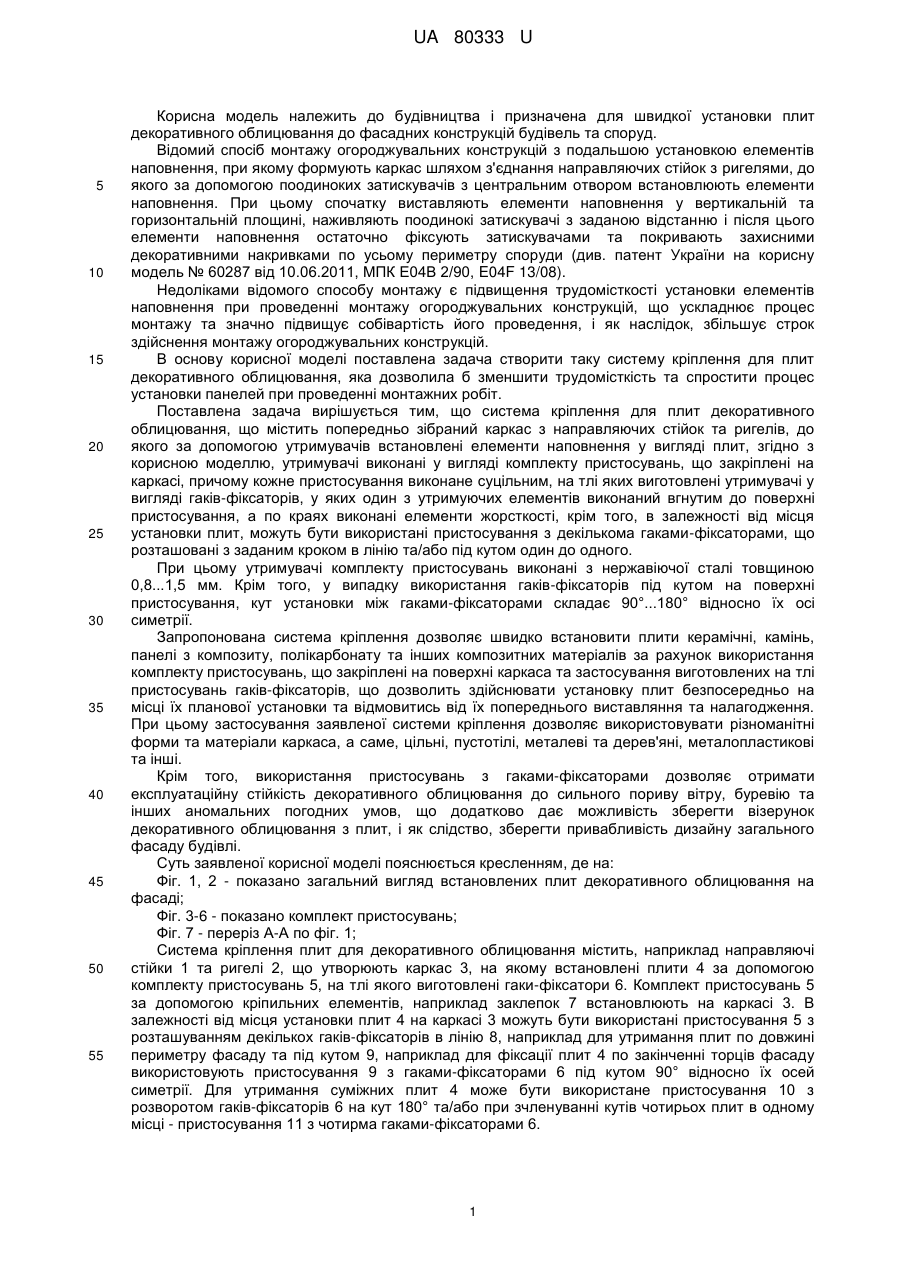

Реферат: Система кріплення для плит декоративного облицювання містить попередньо зібраний каркас, до якого за допомогою утримувачів встановлені елементи наповнення у вигляді плит. Утримувачі виконані у вигляді комплекту пристосувань, що закріплені на каркасі. При цьому кожне пристосування виконане суцільним, на тлі яких виготовлені утримувачі у вигляді гаківфіксаторів, у яких один з утримуючих елементів виконаний вгнутим до поверхні пристосування, а по краях виконані елементи жорсткості. Крім того, в залежності від місця установки плит, можуть бути використані пристосування з декількома гаками-фіксаторами, що розташовані з заданим кроком в лінію та/або під кутом один до одного. UA 80333 U (54) СИСТЕМА КРІПЛЕННЯ ДЛЯ ПЛИТ ДЕКОРАТИВНОГО ОБЛИЦЮВАННЯ UA 80333 U UA 80333 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва і призначена для швидкої установки плит декоративного облицювання до фасадних конструкцій будівель та споруд. Відомий спосіб монтажу огороджувальних конструкцій з подальшою установкою елементів наповнення, при якому формують каркас шляхом з'єднання направляючих стійок з ригелями, до якого за допомогою поодиноких затискувачів з центральним отвором встановлюють елементи наповнення. При цьому спочатку виставляють елементи наповнення у вертикальній та горизонтальній площині, наживляють поодинокі затискувачі з заданою відстанню і після цього елементи наповнення остаточно фіксують затискувачами та покривають захисними декоративними накривками по усьому периметру споруди (див. патент України на корисну модель № 60287 від 10.06.2011, МПК Е04В 2/90, E04F 13/08). Недоліками відомого способу монтажу є підвищення трудомісткості установки елементів наповнення при проведенні монтажу огороджувальних конструкцій, що ускладнює процес монтажу та значно підвищує собівартість його проведення, і як наслідок, збільшує строк здійснення монтажу огороджувальних конструкцій. В основу корисної моделі поставлена задача створити таку систему кріплення для плит декоративного облицювання, яка дозволила б зменшити трудомісткість та спростити процес установки панелей при проведенні монтажних робіт. Поставлена задача вирішується тим, що система кріплення для плит декоративного облицювання, що містить попередньо зібраний каркас з направляючих стійок та ригелів, до якого за допомогою утримувачів встановлені елементи наповнення у вигляді плит, згідно з корисною моделлю, утримувачі виконані у вигляді комплекту пристосувань, що закріплені на каркасі, причому кожне пристосування виконане суцільним, на тлі яких виготовлені утримувачі у вигляді гаків-фіксаторів, у яких один з утримуючих елементів виконаний вгнутим до поверхні пристосування, а по краях виконані елементи жорсткості, крім того, в залежності від місця установки плит, можуть бути використані пристосування з декількома гаками-фіксаторами, що розташовані з заданим кроком в лінію та/або під кутом один до одного. При цьому утримувачі комплекту пристосувань виконані з нержавіючої сталі товщиною 0,8...1,5 мм. Крім того, у випадку використання гаків-фіксаторів під кутом на поверхні пристосування, кут установки між гаками-фіксаторами складає 90°...180° відносно їх осі симетрії. Запропонована система кріплення дозволяє швидко встановити плити керамічні, камінь, панелі з композиту, полікарбонату та інших композитних матеріалів за рахунок використання комплекту пристосувань, що закріплені на поверхні каркаса та застосування виготовлених на тлі пристосувань гаків-фіксаторів, що дозволить здійснювати установку плит безпосередньо на місці їх планової установки та відмовитись від їх попереднього виставляння та налагодження. При цьому застосування заявленої системи кріплення дозволяє використовувати різноманітні форми та матеріали каркаса, а саме, цільні, пустотілі, металеві та дерев'яні, металопластикові та інші. Крім того, використання пристосувань з гаками-фіксаторами дозволяє отримати експлуатаційну стійкість декоративного облицювання до сильного пориву вітру, буревію та інших аномальних погодних умов, що додатково дає можливість зберегти візерунок декоративного облицювання з плит, і як слідство, зберегти привабливість дизайну загального фасаду будівлі. Суть заявленої корисної моделі пояснюється кресленням, де на: Фіг. 1, 2 - показано загальний вигляд встановлених плит декоративного облицювання на фасаді; Фіг. 3-6 - показано комплект пристосувань; Фіг. 7 - переріз А-А по фіг. 1; Система кріплення плит для декоративного облицювання містить, наприклад направляючі стійки 1 та ригелі 2, що утворюють каркас 3, на якому встановлені плити 4 за допомогою комплекту пристосувань 5, на тлі якого виготовлені гаки-фіксатори 6. Комплект пристосувань 5 за допомогою кріпильних елементів, наприклад заклепок 7 встановлюють на каркасі 3. В залежності від місця установки плит 4 на каркасі 3 можуть бути використані пристосування 5 з розташуванням декількох гаків-фіксаторів в лінію 8, наприклад для утримання плит по довжині периметру фасаду та під кутом 9, наприклад для фіксації плит 4 по закінченні торців фасаду використовують пристосування 9 з гаками-фіксаторами 6 під кутом 90° відносно їх осей симетрії. Для утримання суміжних плит 4 може бути використане пристосування 10 з розворотом гаків-фіксаторів 6 на кут 180° та/або при зчленуванні кутів чотирьох плит в одному місці - пристосування 11 з чотирма гаками-фіксаторами 6. 1 UA 80333 U 5 10 15 20 Для установки плит невеликих лінійних розмірів попередньо зібраний каркас 3 може складатися тільки з направляючих стійок 1. Система кріплення плит працює таким чином. Для декоративного облицювання фасаду будівлі попередньо формують каркас 3 по периметру фасаду. Далі на каркасі 3, в залежності від лінійних розмірів плит 4 встановлюють комплект пристосувань 5 для їх установки. Після цього, починають встановлювати плити у гаки-фіксатори 6 таким чином. За рахунок того, що один з утримуючих елементів 12 гаків-фіксаторів виконаний вгнутим усередину до поверхні пристосування 5 та має округлену кінцівку, плити під власною вагою встановлюються усередину гаків-фіксаторів. Виконання елемента 12 гака-фіксатора вгнутим дозволяє створити його пружність і таким чином утримувати та фіксувати плит. Таким чином установлюють порядно плити 4, використовуючи при цьому комплект пристосувань для різних місць установки плит, а саме для утримання плит по довжині периметру фасаду будівлі використовують пристосування 8 з декількома гаками-фіксаторами в лінію, для торців фасаду використовують пристосування 9 з гаками-фіксаторами 6 під кутом 90° відносно їх осей симетрії, для утримання суміжних плит 4 використовують пристосування 10 з розворотом гаків-фіксаторів 6 на кут 180° та/або при зчленуванні кутів чотирьох плит в одному місці - пристосування 11 з чотирма гакамифіксаторами 6. Крім того, для підвищення експлуатаційної стійкості на поверхні пристосувань 5 виготовлені елементи жорсткості 13. Таким чином, запропонована система кріплення плит для декоративного облицювання дозволяє значно знизити трудомісткість робіт і спростити процес установки плит при декоративному облицюванні фасаду будівлі та підвищити його експлуатаційну стійкість. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Система кріплення для плит декоративного облицювання, що містить попередньо зібраний каркас, до якого за допомогою утримувачів встановлені елементи наповнення у вигляді плит, яка відрізняється тим, що утримувачі виконані у вигляді комплекту пристосувань, що закріплені на каркасі, причому кожне пристосування виконане суцільним, на тлі яких виготовлені утримувачі у вигляді гаків-фіксаторів, у яких один з утримуючих елементів виконаний вгнутим до поверхні пристосування, а по краях виконані елементи жорсткості, крім того, в залежності від місця установки плит, можуть бути використані пристосування з декількома гакамифіксаторами, що розташовані з заданим кроком в лінію та/або під кутом один до одного. 2. Система кріплення за п. 1, яка відрізняється тим, що утримувачі комплекту пристосувань виконані з нержавіючої сталі товщиною 0,8…1,5 мм. 3. Система кріплення за п. 1, яка відрізняється тим, що у випадку використання гаківфіксаторів під кутом на поверхні пристосування, кут установки між гаками-фіксаторами складає 90°…180° відносно їх осі симетрії. 2 UA 80333 U 3 UA 80333 U 4 UA 80333 U 5 UA 80333 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
