Анкерне стяжне кріплення

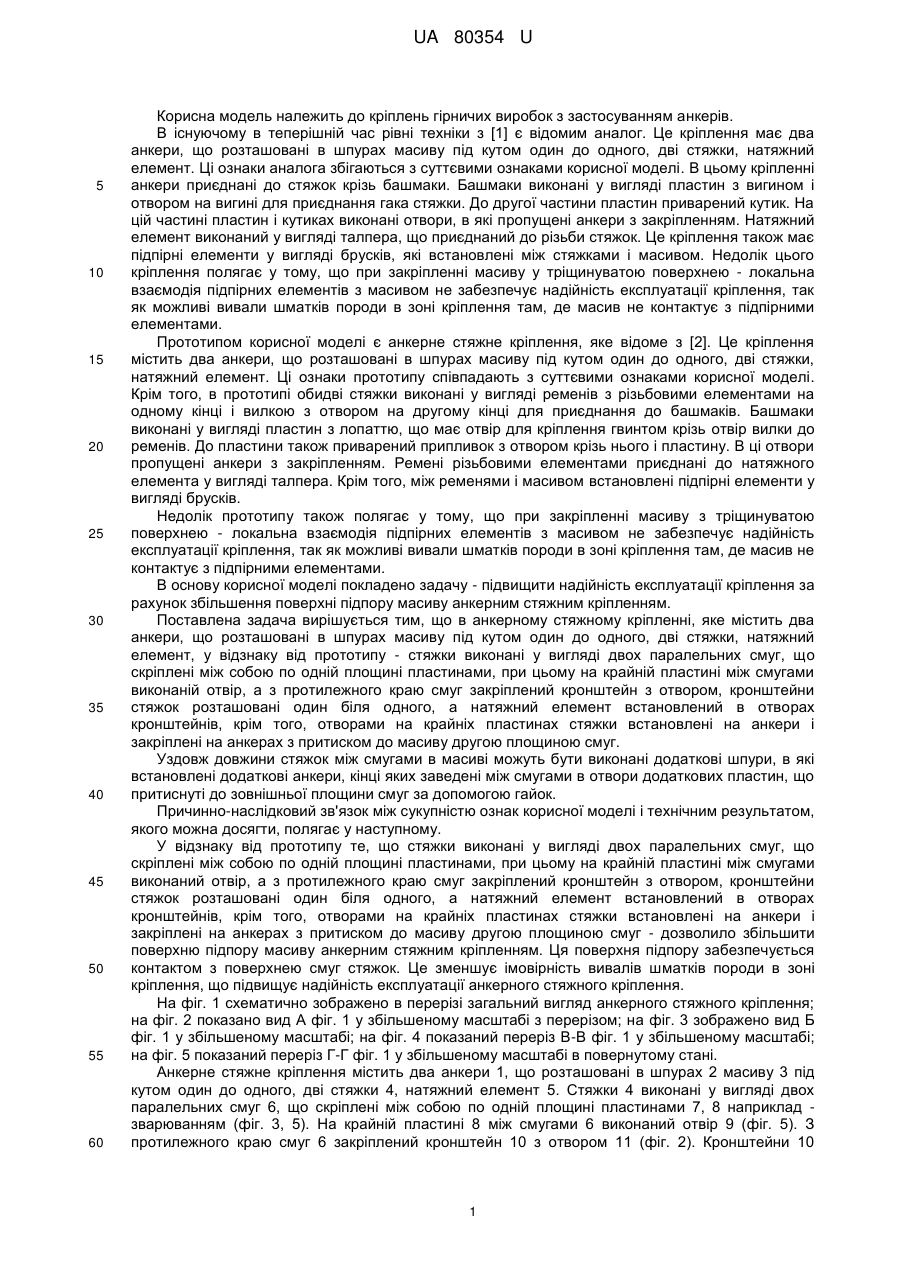

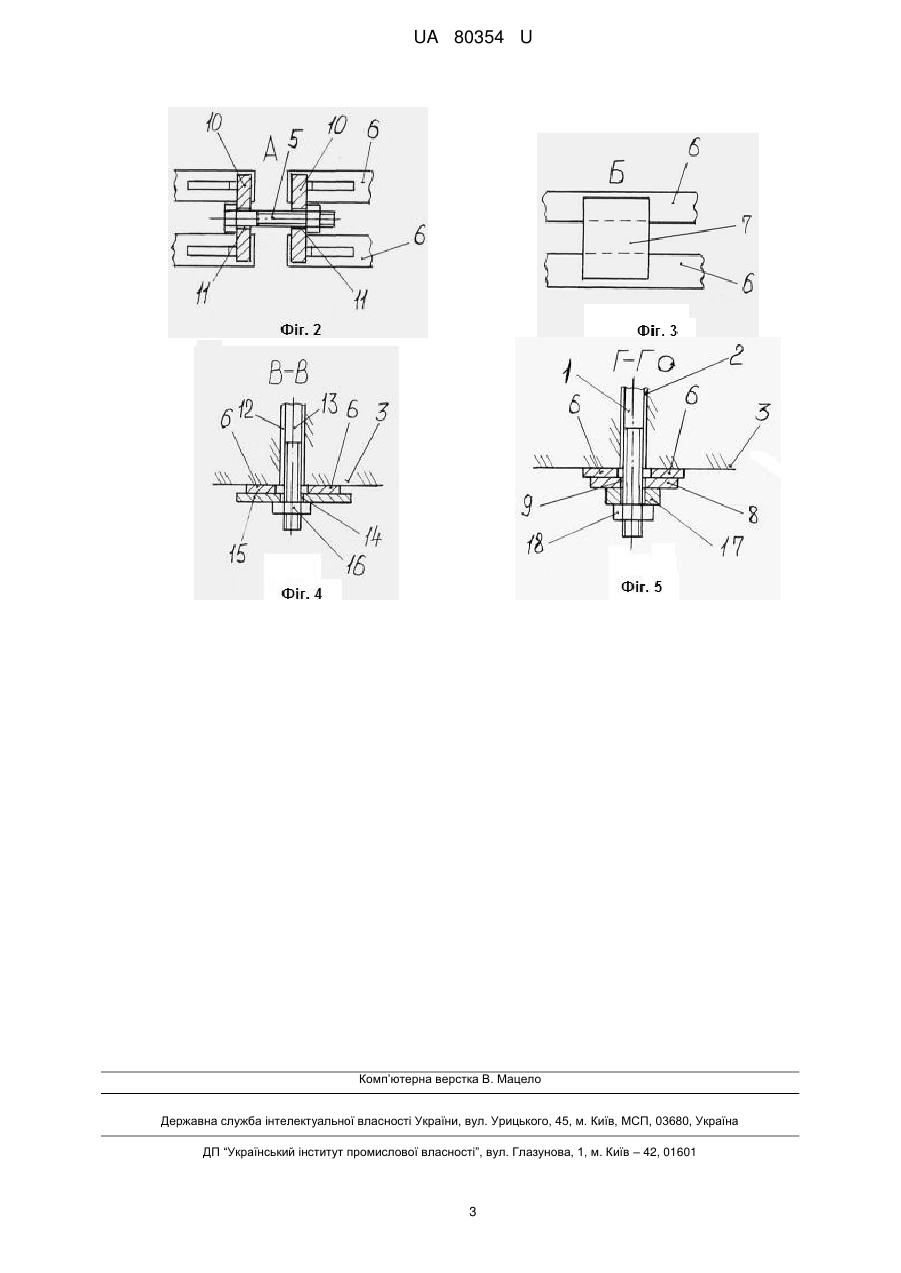

Реферат: Анкерне стяжне кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, дві стяжки, натяжний елемент. Стяжки виконані у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами. На крайній пластині між смугами виконаний отвір, а з протилежного краю смуг закріплений кронштейн з отвором. Кронштейни стяжок розташовані один біля одного. Натяжний елемент встановлений в отворах кронштейнів, крім того отворами на крайніх пластинах стяжки встановлені на анкери і закріплені на анкерах з притиском до масиву другою площиною смуг. UA 80354 U (12) UA 80354 U UA 80354 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення має два анкери, що розташовані в шпурах масиву під кутом один до одного, дві стяжки, натяжний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому кріпленні анкери приєднані до стяжок крізь башмаки. Башмаки виконані у вигляді пластин з вигином і отвором на вигині для приєднання гака стяжки. До другої частини пластин приварений кутик. На цій частині пластин і кутиках виконані отвори, в які пропущені анкери з закріпленням. Натяжний елемент виконаний у вигляді талпера, що приєднаний до різьби стяжок. Це кріплення також має підпірні елементи у вигляді брусків, які встановлені між стяжками і масивом. Недолік цього кріплення полягає у тому, що при закріпленні масиву у тріщинуватою поверхнею - локальна взаємодія підпірних елементів з масивом не забезпечує надійність експлуатації кріплення, так як можливі вивали шматків породи в зоні кріплення там, де масив не контактує з підпірними елементами. Прототипом корисної моделі є анкерне стяжне кріплення, яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, дві стяжки, натяжний елемент. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім того, в прототипі обидві стяжки виконані у вигляді ременів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення гвинтом крізь отвір вилки до ременів. До пластини також приварений припливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Ремені різьбовими елементами приєднані до натяжного елемента у вигляді талпера. Крім того, між ременями і масивом встановлені підпірні елементи у вигляді брусків. Недолік прототипу також полягає у тому, що при закріпленні масиву з тріщинуватою поверхнею - локальна взаємодія підпірних елементів з масивом не забезпечує надійність експлуатації кріплення, так як можливі вивали шматків породи в зоні кріплення там, де масив не контактує з підпірними елементами. В основу корисної моделі покладено задачу - підвищити надійність експлуатації кріплення за рахунок збільшення поверхні підпору масиву анкерним стяжним кріпленням. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, дві стяжки, натяжний елемент, у відзнаку від прототипу - стяжки виконані у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаній отвір, а з протилежного краю смуг закріплений кронштейн з отвором, кронштейни стяжок розташовані один біля одного, а натяжний елемент встановлений в отворах кронштейнів, крім того, отворами на крайніх пластинах стяжки встановлені на анкери і закріплені на анкерах з притиском до масиву другою площиною смуг. Уздовж довжини стяжок між смугами в масиві можуть бути виконані додаткові шпури, в які встановлені додаткові анкери, кінці яких заведені між смугами в отвори додаткових пластин, що притиснуті до зовнішньої площини смуг за допомогою гайок. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу те, що стяжки виконані у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаний отвір, а з протилежного краю смуг закріплений кронштейн з отвором, кронштейни стяжок розташовані один біля одного, а натяжний елемент встановлений в отворах кронштейнів, крім того, отворами на крайніх пластинах стяжки встановлені на анкери і закріплені на анкерах з притиском до масиву другою площиною смуг - дозволило збільшити поверхню підпору масиву анкерним стяжним кріпленням. Ця поверхня підпору забезпечується контактом з поверхнею смуг стяжок. Це зменшує імовірність вивалів шматків породи в зоні кріплення, що підвищує надійність експлуатації анкерного стяжного кріплення. На фіг. 1 схематично зображено в перерізі загальний вигляд анкерного стяжного кріплення; на фіг. 2 показано вид А фіг. 1 у збільшеному масштабі з перерізом; на фіг. 3 зображено вид Б фіг. 1 у збільшеному масштабі; на фіг. 4 показаний переріз В-В фіг. 1 у збільшеному масштабі; на фіг. 5 показаний переріз Г-Г фіг. 1 у збільшеному масштабі в повернутому стані. Анкерне стяжне кріплення містить два анкери 1, що розташовані в шпурах 2 масиву 3 під кутом один до одного, дві стяжки 4, натяжний елемент 5. Стяжки 4 виконані у вигляді двох паралельних смуг 6, що скріплені між собою по одній площині пластинами 7, 8 наприклад зварюванням (фіг. 3, 5). На крайній пластині 8 між смугами 6 виконаний отвір 9 (фіг. 5). З протилежного краю смуг 6 закріплений кронштейн 10 з отвором 11 (фіг. 2). Кронштейни 10 1 UA 80354 U 5 10 15 20 25 30 35 стяжок 4 розташовані один біля одного, а натяжний елемент 5 встановлений в отворах 11 кронштейнів 10. Отворами 9 на крайніх пластинах 8 стяжки встановлені на анкери 1 і закріплені на анкерах 1 з притиском до масиву 3 другою площиною смуг 6. Уздовж довжини стяжок 4 між смугами 6 в масиві 3 можуть бути виконані додаткові шпури 12, в які встановлені додаткові анкери 13, кінці яких заведені між смугами 6 в отвори 14 додаткових пластин 15, що притиснуті до зовнішньої площини смуг 6 за допомогою гайок 16 (фіг. 4). Натяжний елемент 5 може бути виконаний у вигляді болта з гайкою, як це зображено на фіг. 2, у вигляді шпильки з двома гайками, або у вигляді талпера різних відомих конструкцій. Стяжки 4 можуть бути закріплені на анкерах 1 допомогою косих шайб 17, що контактують з пластинами 8, і гайок 18. Стяжки 4 також можуть бути закріплені на анкерах 1 за допомогою інших відомих конструкцій. В процесі роботи анкерного стяжного кріплення стяжки 4, що стягнуті крізь кронштейни 10 натяжним елементом 5, крізь смуги 6 і отвір 9 пластини 8 передають натягнення анкерам 1. Останні крізь поверхню шпурів 2 передають зусилля масиву 3, які спрямовані усередину масиву під кутом одне до одного. Ці зусилля сприяють утриманню масиву від розшарування. При цьому стяжки 4 контактують з масивом 3 площинами смуг 6 по більшій довжині кріплення. Це сприяє кращому утриманню масиву уздовж довжини кріплення від падіння шматків породи. При великих прогонах виробок додаткові анкери 13 з гайками 16 крізь пластини 15 додатково притискують смуги 6 стяжок 4 до масиву. Все це підвищує надійність експлуатації анкерного стяжного кріплення. Джерела інформації: 1. Б.М. Усаченко, В.П. Чередниченко, И.Е. Головчанский. Геомеханика охраны выработок в слабометаморфизованных породах. Киев, Наукова думка, 1990, с. 134-135, рис. 34а. 2. Патент США № 3,427,811; E21D11/00; Е04С5/08, 3/26; опубл. 18.02.1969 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, дві стяжки, натяжний елемент, яке відрізняється тим, що стяжки виконані у вигляді двох паралельних смуг, що скріплені між собою по одній площині пластинами, при цьому на крайній пластині між смугами виконаний отвір, а з протилежного краю смуг закріплений кронштейн з отвором, кронштейни стяжок розташовані один біля одного, а натяжний елемент встановлений в отворах кронштейнів, крім того отворами на крайніх пластинах стяжки встановлені на анкери і закріплені на анкерах з притиском до масиву другою площиною смуг. 2. Кріплення за п. 1, яке відрізняється тим, що уздовж довжини стяжок між смугами в масиві виконані додаткові шпури, в які встановлені додаткові анкери, кінці яких заведені між смугами в отвори додаткових пластин, що притиснуті до зовнішньої площини смуг за допомогою гайок. 2 UA 80354 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
