Снаряд-вогнегасник

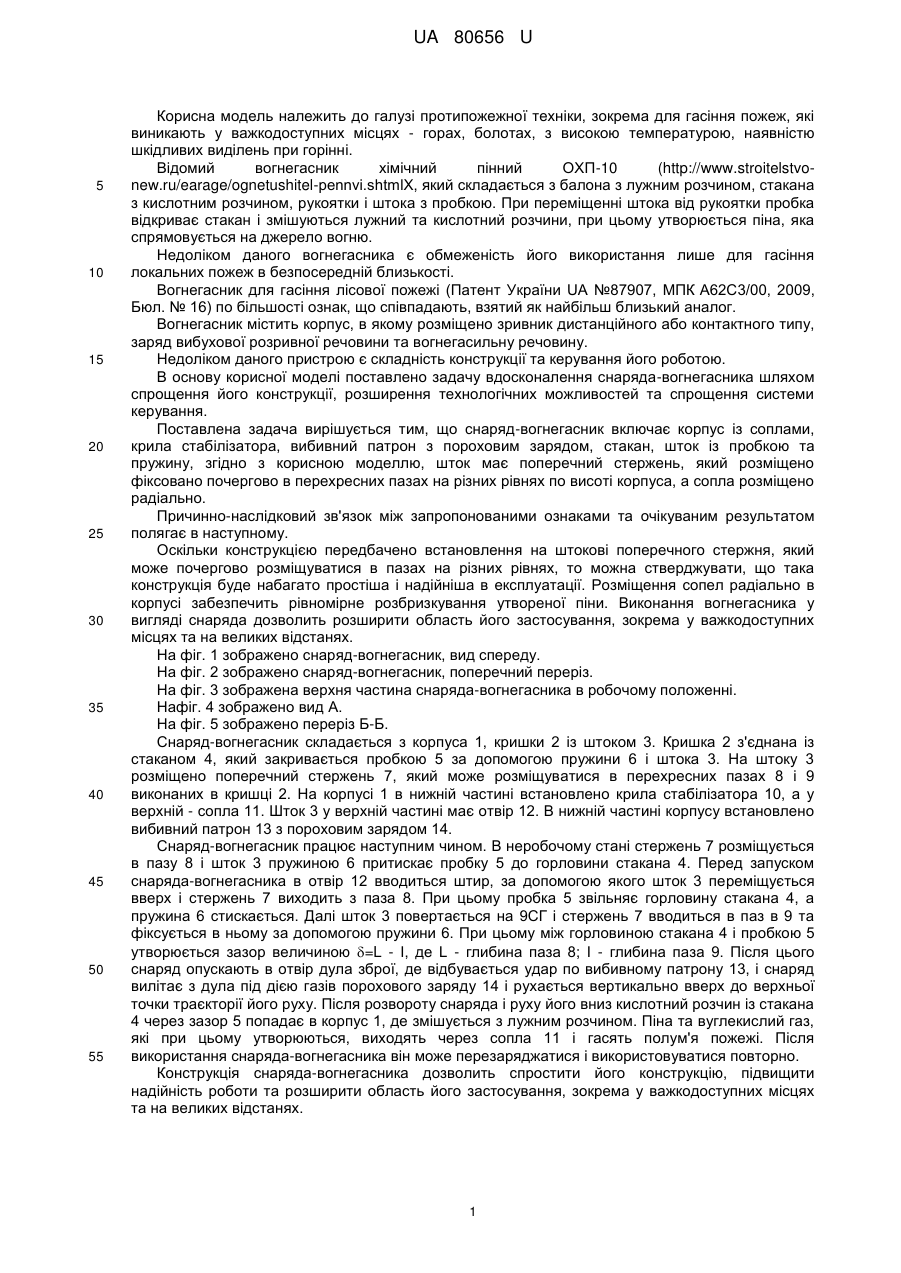

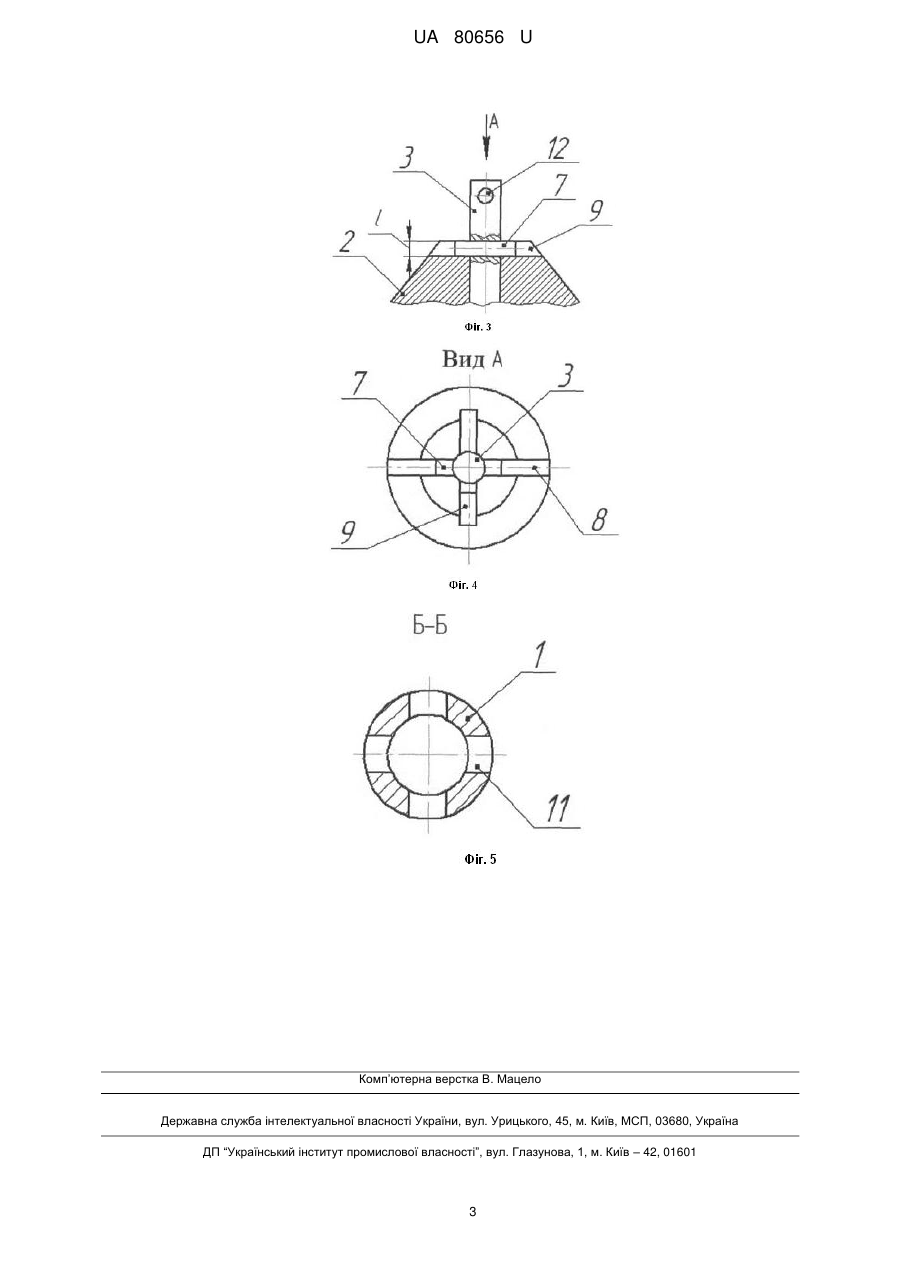

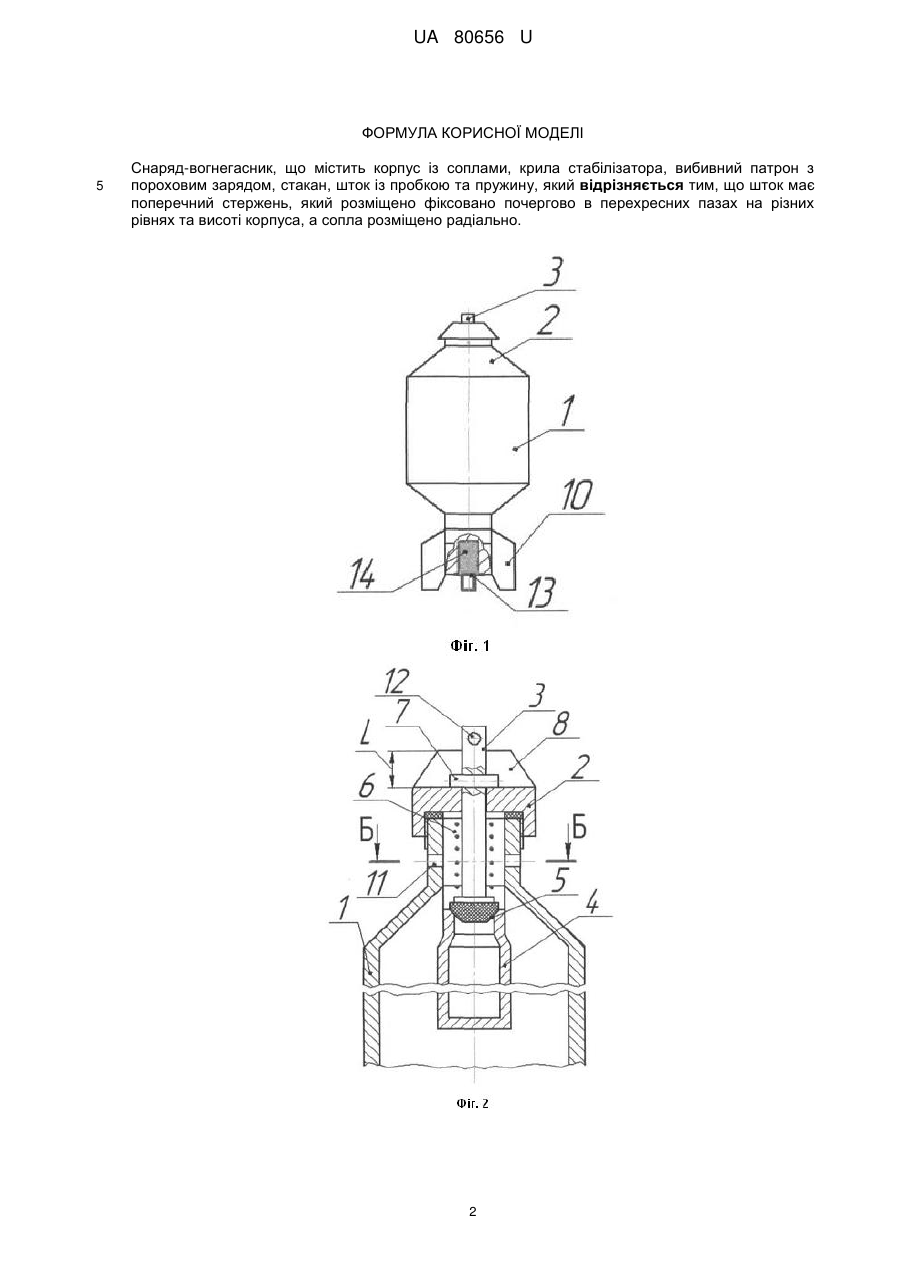

Реферат: Снаряд-вогнегасник містить корпус із соплами, крила стабілізатора, вибивний патрон з пороховим зарядом, стакан, шток із пробкою та пружину. Шток має поперечний стержень, який розміщено фіксовано почергово в перехресних пазах на різних рівнях та висоті корпуса, а сопла розміщено радіально. UA 80656 U (54) СНАРЯД-ВОГНЕГАСНИК UA 80656 U UA 80656 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі протипожежної техніки, зокрема для гасіння пожеж, які виникають у важкодоступних місцях - горах, болотах, з високою температурою, наявністю шкідливих виділень при горінні. Відомий вогнегасник хімічний пінний ОХП-10 (http://www.stroitelstvonew.ru/earage/ognetushitel-pennvi.shtmlX, який складається з балона з лужним розчином, стакана з кислотним розчином, рукоятки і штока з пробкою. При переміщенні штока від рукоятки пробка відкриває стакан і змішуються лужний та кислотний розчини, при цьому утворюється піна, яка спрямовується на джерело вогню. Недоліком даного вогнегасника є обмеженість його використання лише для гасіння локальних пожеж в безпосередній близькості. Вогнегасник для гасіння лісової пожежі (Патент України UA №87907, МПК А62С3/00, 2009, Бюл. № 16) по більшості ознак, що співпадають, взятий як найбільш близький аналог. Вогнегасник містить корпус, в якому розміщено зривник дистанційного або контактного типу, заряд вибухової розривної речовини та вогнегасильну речовину. Недоліком даного пристрою є складність конструкції та керування його роботою. В основу корисної моделі поставлено задачу вдосконалення снаряда-вогнегасника шляхом спрощення його конструкції, розширення технологічних можливостей та спрощення системи керування. Поставлена задача вирішується тим, що снаряд-вогнегасник включає корпус із соплами, крила стабілізатора, вибивний патрон з пороховим зарядом, стакан, шток із пробкою та пружину, згідно з корисною моделлю, шток має поперечний стержень, який розміщено фіксовано почергово в перехресних пазах на різних рівнях по висоті корпуса, а сопла розміщено радіально. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено встановлення на штокові поперечного стержня, який може почергово розміщуватися в пазах на різних рівнях, то можна стверджувати, що така конструкція буде набагато простіша і надійніша в експлуатації. Розміщення сопел радіально в корпусі забезпечить рівномірне розбризкування утвореної піни. Виконання вогнегасника у вигляді снаряда дозволить розширити область його застосування, зокрема у важкодоступних місцях та на великих відстанях. На фіг. 1 зображено снаряд-вогнегасник, вид спереду. На фіг. 2 зображено снаряд-вогнегасник, поперечний переріз. На фіг. 3 зображена верхня частина снаряда-вогнегасника в робочому положенні. Нафіг. 4 зображено вид А. На фіг. 5 зображено переріз Б-Б. Снаряд-вогнегасник складається з корпуса 1, кришки 2 із штоком 3. Кришка 2 з'єднана із стаканом 4, який закривається пробкою 5 за допомогою пружини 6 і штока 3. На штоку 3 розміщено поперечний стержень 7, який може розміщуватися в перехресних пазах 8 і 9 виконаних в кришці 2. На корпусі 1 в нижній частині встановлено крила стабілізатора 10, а у верхній - сопла 11. Шток 3 у верхній частині має отвір 12. В нижній частині корпусу встановлено вибивний патрон 13 з пороховим зарядом 14. Снаряд-вогнегасник працює наступним чином. В неробочому стані стержень 7 розміщується в пазу 8 і шток 3 пружиною 6 притискає пробку 5 до горловини стакана 4. Перед запуском снаряда-вогнегасника в отвір 12 вводиться штир, за допомогою якого шток 3 переміщується вверх і стержень 7 виходить з паза 8. При цьому пробка 5 звільняє горловину стакана 4, а пружина 6 стискається. Далі шток 3 повертається на 9СГ і стержень 7 вводиться в паз в 9 та фіксується в ньому за допомогою пружини 6. При цьому між горловиною стакана 4 і пробкою 5 утворюється зазор величиною =L - І, де L - глибина паза 8; І - глибина паза 9. Після цього снаряд опускають в отвір дула зброї, де відбувається удар по вибивному патрону 13, і снаряд вилітає з дула під дією газів порохового заряду 14 і рухається вертикально вверх до верхньої точки траєкторії його руху. Після розвороту снаряда і руху його вниз кислотний розчин із стакана 4 через зазор 5 попадає в корпус 1, де змішується з лужним розчином. Піна та вуглекислий газ, які при цьому утворюються, виходять через сопла 11 і гасять полум'я пожежі. Після використання снаряда-вогнегасника він може перезаряджатися і використовуватися повторно. Конструкція снаряда-вогнегасника дозволить спростити його конструкцію, підвищити надійність роботи та розширити область його застосування, зокрема у важкодоступних місцях та на великих відстанях. 1 UA 80656 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Снаряд-вогнегасник, що містить корпус із соплами, крила стабілізатора, вибивний патрон з пороховим зарядом, стакан, шток із пробкою та пружину, який відрізняється тим, що шток має поперечний стержень, який розміщено фіксовано почергово в перехресних пазах на різних рівнях та висоті корпуса, а сопла розміщено радіально. 2 UA 80656 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
