Комбінований пристрій для боротьби з ураганами

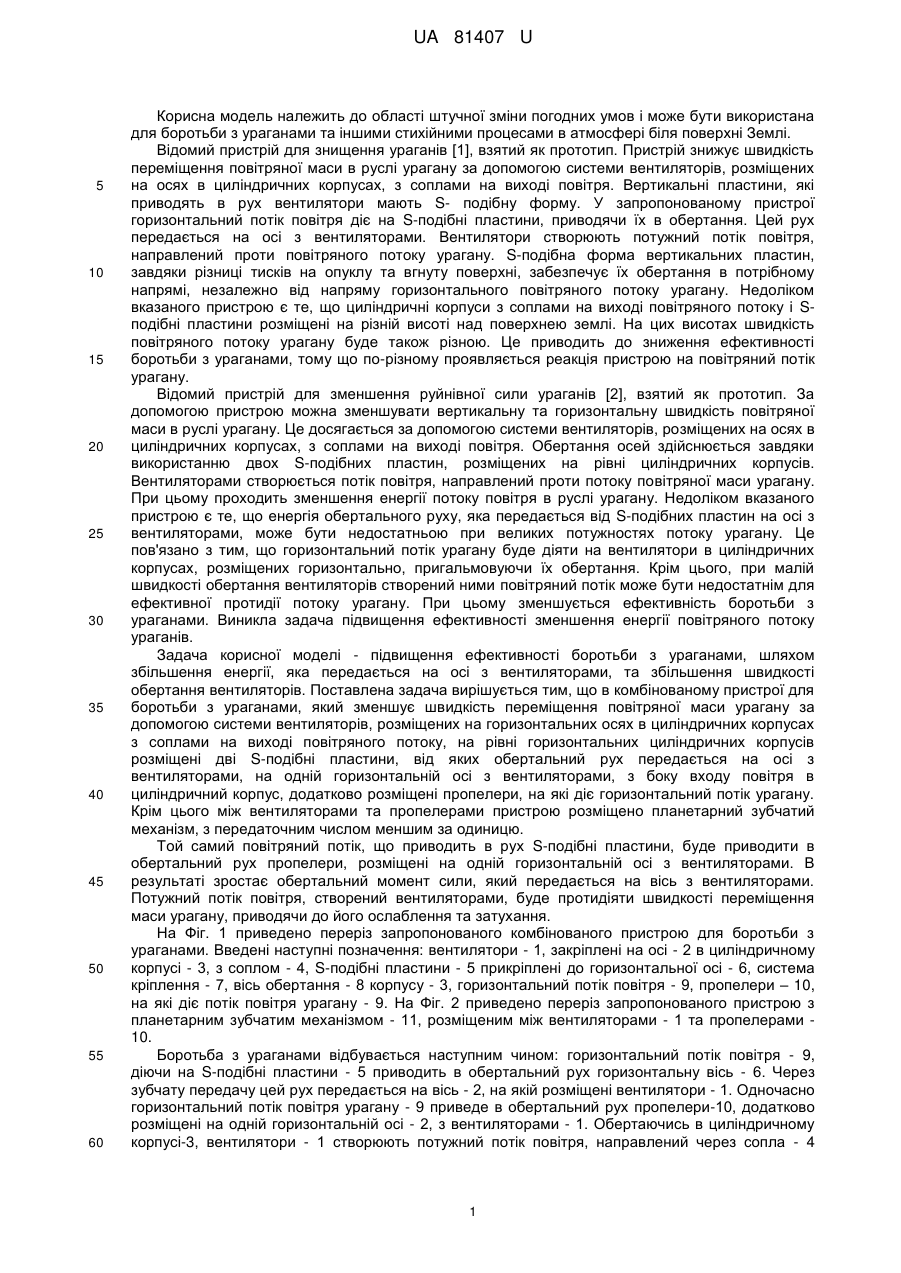

Реферат: UA 81407 U UA 81407 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області штучної зміни погодних умов і може бути використана для боротьби з ураганами та іншими стихійними процесами в атмосфері біля поверхні Землі. Відомий пристрій для знищення ураганів [1], взятий як прототип. Пристрій знижує швидкість переміщення повітряної маси в руслі урагану за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах, з соплами на виході повітря. Вертикальні пластини, які приводять в рух вентилятори мають S- подібну форму. У запропонованому пристрої горизонтальний потік повітря діє на S-подібні пластини, приводячи їх в обертання. Цей рух передається на осі з вентиляторами. Вентилятори створюють потужний потік повітря, направлений проти повітряного потоку урагану. S-подібна форма вертикальних пластин, завдяки різниці тисків на опуклу та вгнуту поверхні, забезпечує їх обертання в потрібному напрямі, незалежно від напряму горизонтального повітряного потоку урагану. Недоліком вказаного пристрою є те, що циліндричні корпуси з соплами на виході повітряного потоку і Sподібні пластини розміщені на різній висоті над поверхнею землі. На цих висотах швидкість повітряного потоку урагану буде також різною. Це приводить до зниження ефективності боротьби з ураганами, тому що по-різному проявляється реакція пристрою на повітряний потік урагану. Відомий пристрій для зменшення руйнівної сили ураганів [2], взятий як прототип. За допомогою пристрою можна зменшувати вертикальну та горизонтальну швидкість повітряної маси в руслі урагану. Це досягається за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах, з соплами на виході повітря. Обертання осей здійснюється завдяки використанню двох S-подібних пластин, розміщених на рівні циліндричних корпусів. Вентиляторами створюється потік повітря, направлений проти потоку повітряної маси урагану. При цьому проходить зменшення енергії потоку повітря в руслі урагану. Недоліком вказаного пристрою є те, що енергія обертального руху, яка передається від S-подібних пластин на осі з вентиляторами, може бути недостатньою при великих потужностях потоку урагану. Це пов'язано з тим, що горизонтальний потік урагану буде діяти на вентилятори в циліндричних корпусах, розміщених горизонтально, пригальмовуючи їх обертання. Крім цього, при малій швидкості обертання вентиляторів створений ними повітряний потік може бути недостатнім для ефективної протидії потоку урагану. При цьому зменшується ефективність боротьби з ураганами. Виникла задача підвищення ефективності зменшення енергії повітряного потоку ураганів. Задача корисної моделі - підвищення ефективності боротьби з ураганами, шляхом збільшення енергії, яка передається на осі з вентиляторами, та збільшення швидкості обертання вентиляторів. Поставлена задача вирішується тим, що в комбінованому пристрої для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на горизонтальних осях в циліндричних корпусах з соплами на виході повітряного потоку, на рівні горизонтальних циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з вентиляторами, на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, на які діє горизонтальний потік урагану. Крім цього між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм, з передаточним числом меншим за одиницю. Той самий повітряний потік, що приводить в рух S-подібні пластини, буде приводити в обертальний рух пропелери, розміщені на одній горизонтальній осі з вентиляторами. В результаті зростає обертальний момент сили, який передається на вісь з вентиляторами. Потужний потік повітря, створений вентиляторами, буде протидіяти швидкості переміщення маси урагану, приводячи до його ослаблення та затухання. На Фіг. 1 приведено переріз запропонованого комбінованого пристрою для боротьби з ураганами. Введені наступні позначення: вентилятори - 1, закріплені на осі - 2 в циліндричному корпусі - 3, з соплом - 4, S-подібні пластини - 5 прикріплені до горизонтальної осі - 6, система кріплення - 7, вісь обертання - 8 корпусу - 3, горизонтальний потік повітря - 9, пропелери – 10, на які діє потік повітря урагану - 9. На Фіг. 2 приведено переріз запропонованого пристрою з планетарним зубчатим механізмом - 11, розміщеним між вентиляторами - 1 та пропелерами 10. Боротьба з ураганами відбувається наступним чином: горизонтальний потік повітря - 9, діючи на S-подібні пластини - 5 приводить в обертальний рух горизонтальну вісь - 6. Через зубчату передачу цей рух передається на вісь - 2, на якій розміщені вентилятори - 1. Одночасно горизонтальний потік повітря урагану - 9 приведе в обертальний рух пропелери-10, додатково розміщені на одній горизонтальній осі - 2, з вентиляторами - 1. Обертаючись в циліндричному корпусі-3, вентилятори - 1 створюють потужний потік повітря, направлений через сопла - 4 1 UA 81407 U 5 10 15 20 проти потоку маси урагану - 9 Крім цього, використовуючи планетарний зубчатий механізм - 11, можна збільшувати швидкість обертання вентиляторів - 1, при незмінній кутовій швидкості обертання пропелерів - 10. Підбираючи шестерні зубчатої передачі між осями - 6 та - 2, і планетарного зубчатого механізму - 11, можна суттєво збільшувати кутову швидкість обертання вентиляторів - 1. Швидкість повітряного потоку, створеного вентиляторами - 1, буде зростати. В результаті швидкість горизонтального потоку урагану суттєво зменшується, що приводить до його ослаблення. Таким чином, використання додаткових пропелерів - 10, розміщених на осі - 2, та планетарного зубчатого механізму - 11, приведе до збільшення величини енергії, яка передається на осі з вентиляторами - 1. Це приводить до збільшення швидкості обертання вентиляторів - 1. В результаті відбувається підвищення ефективності боротьби з ураганами, та зменшення їх руйнівної сили. Використання сукупності циліндричних корпусів, з вентиляторами всередині, які розміщені горизонтально, дає можливість ефективно зменшувати енергію горизонтального повітряного потоку урагану. Все це приводить до зменшення руйнівної сили ураганів, що сприяє заощадженню гігантських фінансів та збереженню людського життя. Використані джерела при складанні заявки: [1]. Бернацький В.А. Пристрій для знищення ураганів. Патент України на корисну модель № 55370 від 10.12.2010 р. (Заявка № 201007235 від 11.06.2010). [2]. Бернацький В.А. Пристрій для зменшення руйнівної сили ураганів. Патент України на корисну модель № 62789 від 12.09.2011 р. Бюл. № 17 (Заявка № 201103797 від 29.03.2011). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Комбінований пристрій для боротьби з ураганами, який зменшує швидкість переміщення повітряної маси урагану за допомогою системи вентиляторів, розміщених на осях в циліндричних корпусах з соплами на виході повітряного потоку, на рівні горизонтальних циліндричних корпусів розміщені дві S-подібні пластини, від яких обертальний рух передається на осі з вентиляторами, який відрізняється тим, що на одній горизонтальній осі з вентиляторами, з боку входу повітря в циліндричний корпус, додатково розміщені пропелери, на які діє горизонтальний потік урагану. 2. Комбінований пристрій для боротьби з ураганами за п. 1, який відрізняється тим, що між вентиляторами та пропелерами пристрою розміщено планетарний зубчатий механізм з передаточним числом меншим за одиницю. 2 UA 81407 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
