Інкубатор побутовий скорика з плоским нагрівачем

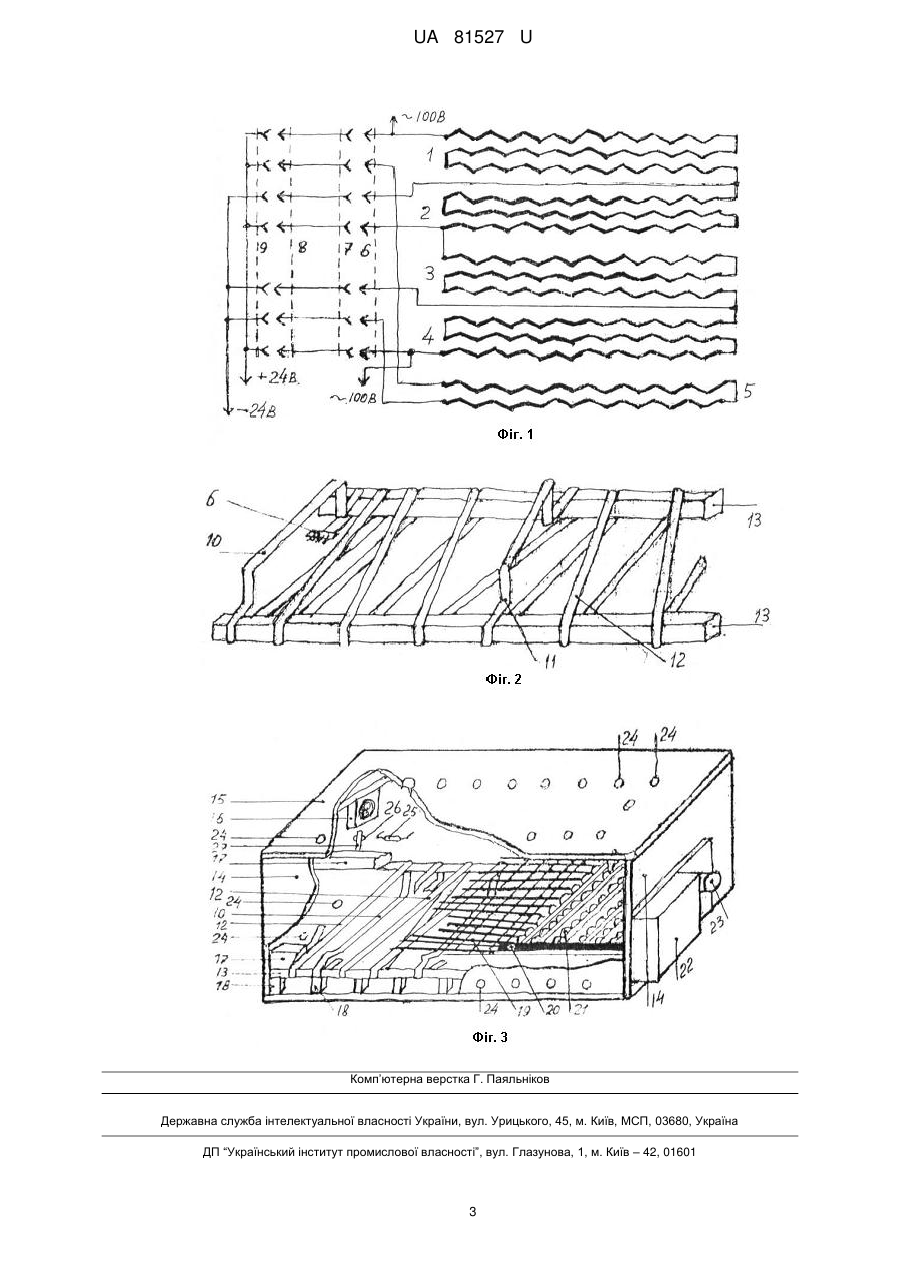

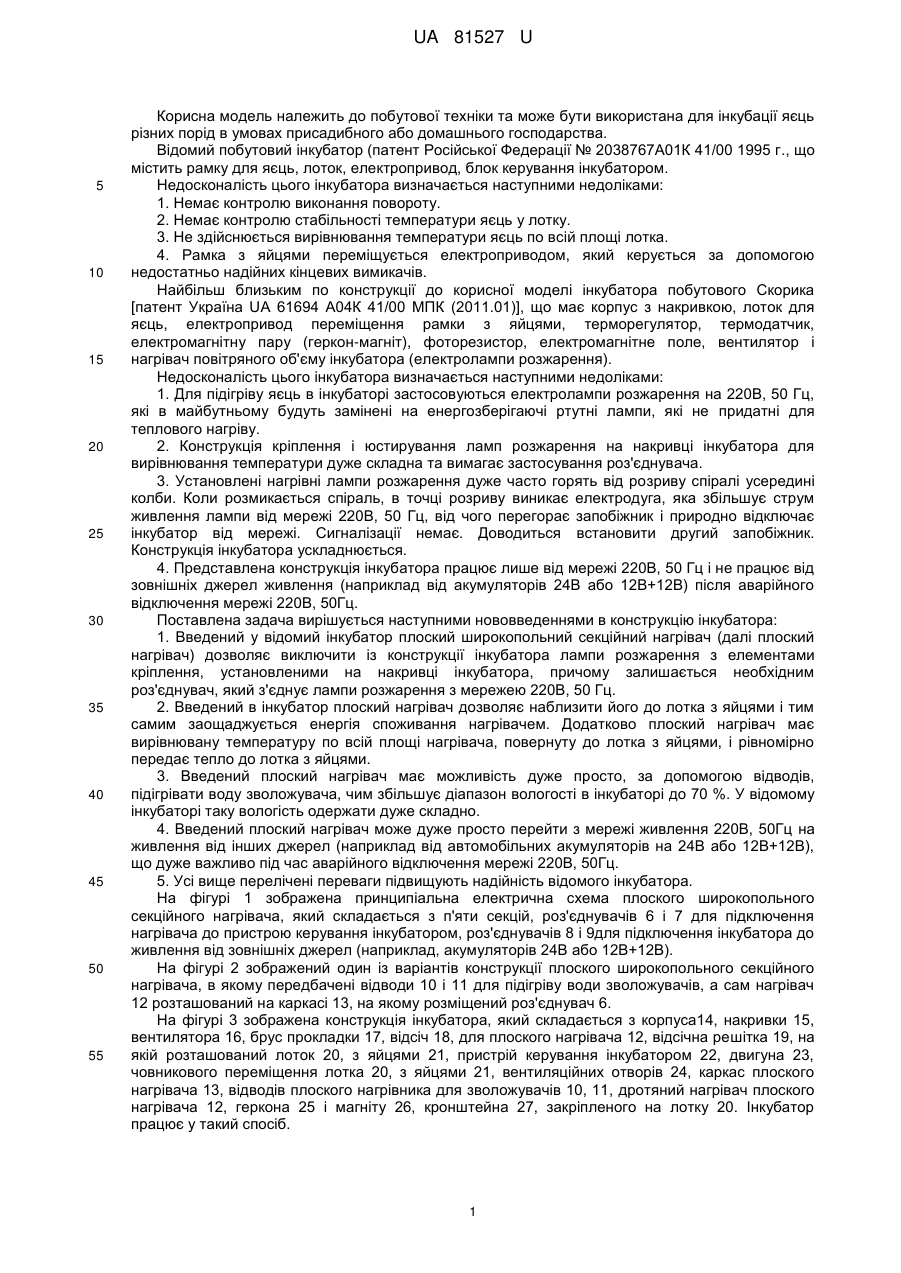

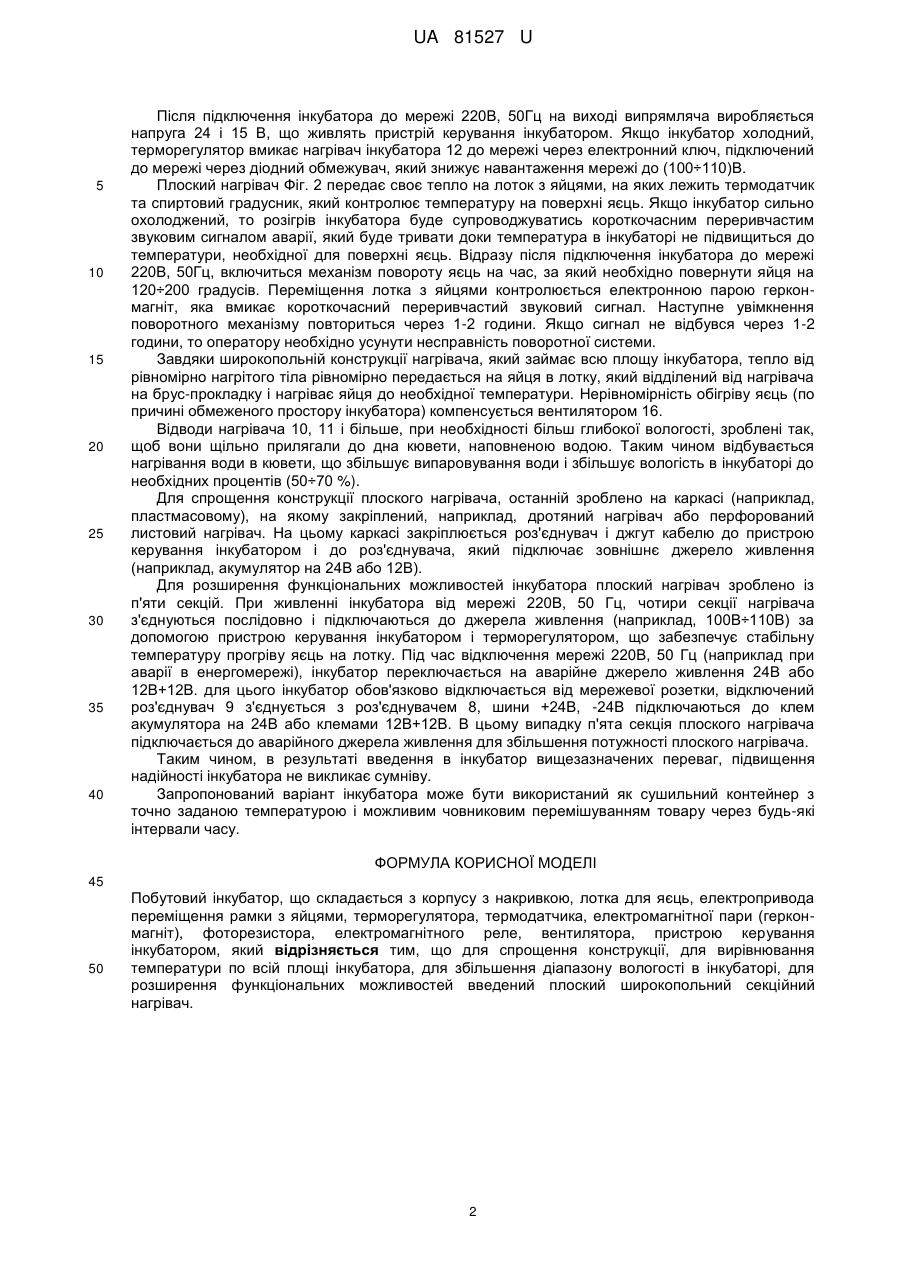

Реферат: UA 81527 U UA 81527 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до побутової техніки та може бути використана для інкубації яєць різних порід в умовах присадибного або домашнього господарства. Відомий побутовий інкубатор (патент Російської Федерації № 2038767А01К 41/00 1995 г., що містить рамку для яєць, лоток, електропривод, блок керування інкубатором. Недосконалість цього інкубатора визначається наступними недоліками: 1. Немає контролю виконання повороту. 2. Немає контролю стабільності температури яєць у лотку. 3. Не здійснюється вирівнювання температури яєць по всій площі лотка. 4. Рамка з яйцями переміщується електроприводом, який керується за допомогою недостатньо надійних кінцевих вимикачів. Найбільш близьким по конструкції до корисної моделі інкубатора побутового Скорика [патент Україна UA 61694 А04К 41/00 МПК (2011.01)], що має корпус з накривкою, лоток для яєць, електропривод переміщення рамки з яйцями, терморегулятор, термодатчик, електромагнітну пару (геркон-магніт), фоторезистор, електромагнітне поле, вентилятор і нагрівач повітряного об'єму інкубатора (електролампи розжарення). Недосконалість цього інкубатора визначається наступними недоліками: 1. Для підігріву яєць в інкубаторі застосовуються електролампи розжарення на 220В, 50 Гц, які в майбутньому будуть замінені на енергозберігаючі ртутні лампи, які не придатні для теплового нагріву. 2. Конструкція кріплення і юстирування ламп розжарення на накривці інкубатора для вирівнювання температури дуже складна та вимагає застосування роз'єднувача. 3. Установлені нагрівні лампи розжарення дуже часто горять від розриву спіралі усередині колби. Коли розмикається спіраль, в точці розриву виникає електродуга, яка збільшує струм живлення лампи від мережі 220В, 50 Гц, від чого перегорає запобіжник і природно відключає інкубатор від мережі. Сигналізації немає. Доводиться встановити другий запобіжник. Конструкція інкубатора ускладнюється. 4. Представлена конструкція інкубатора працює лише від мережі 220В, 50 Гц і не працює від зовнішніх джерел живлення (наприклад від акумуляторів 24В або 12В+12В) після аварійного відключення мережі 220В, 50Гц. Поставлена задача вирішується наступними нововведеннями в конструкцію інкубатора: 1. Введений у відомий інкубатор плоский широкопольний секційний нагрівач (далі плоский нагрівач) дозволяє виключити із конструкції інкубатора лампи розжарення з елементами кріплення, установленими на накривці інкубатора, причому залишається необхідним роз'єднувач, який з'єднує лампи розжарення з мережею 220В, 50 Гц. 2. Введений в інкубатор плоский нагрівач дозволяє наблизити його до лотка з яйцями і тим самим заощаджується енергія споживання нагрівачем. Додатково плоский нагрівач має вирівнювану температуру по всій площі нагрівача, повернуту до лотка з яйцями, і рівномірно передає тепло до лотка з яйцями. 3. Введений плоский нагрівач має можливість дуже просто, за допомогою відводів, підігрівати воду зволожувача, чим збільшує діапазон вологості в інкубаторі до 70 %. У відомому інкубаторі таку вологість одержати дуже складно. 4. Введений плоский нагрівач може дуже просто перейти з мережі живлення 220В, 50Гц на живлення від інших джерел (наприклад від автомобільних акумуляторів на 24В або 12В+12В), що дуже важливо під час аварійного відключення мережі 220В, 50Гц. 5. Усі вище перелічені переваги підвищують надійність відомого інкубатора. На фігурі 1 зображена принципіальна електрична схема плоского широкопольного секційного нагрівача, який складається з п'яти секцій, роз'єднувачів 6 і 7 для підключення нагрівача до пристрою керування інкубатором, роз'єднувачів 8 і 9для підключення інкубатора до живлення від зовнішніх джерел (наприклад, акумуляторів 24В або 12В+12В). На фігурі 2 зображений один із варіантів конструкції плоского широкопольного секційного нагрівача, в якому передбачені відводи 10 і 11 для підігріву води зволожувачів, а сам нагрівач 12 розташований на каркасі 13, на якому розміщений роз'єднувач 6. На фігурі 3 зображена конструкція інкубатора, який складається з корпуса14, накривки 15, вентилятора 16, брус прокладки 17, відсіч 18, для плоского нагрівача 12, відсічна решітка 19, на якій розташований лоток 20, з яйцями 21, пристрій керування інкубатором 22, двигуна 23, човникового переміщення лотка 20, з яйцями 21, вентиляційних отворів 24, каркас плоского нагрівача 13, відводів плоского нагрівника для зволожувачів 10, 11, дротяний нагрівач плоского нагрівача 12, геркона 25 і магніту 26, кронштейна 27, закріпленого на лотку 20. Інкубатор працює у такий спосіб. 1 UA 81527 U 5 10 15 20 25 30 35 40 Після підключення інкубатора до мережі 220В, 50Гц на виході випрямляча виробляється напруга 24 і 15 В, що живлять пристрій керування інкубатором. Якщо інкубатор холодний, терморегулятор вмикає нагрівач інкубатора 12 до мережі через електронний ключ, підключений до мережі через діодний обмежувач, який знижує навантаження мережі до (100÷110)В. Плоский нагрівач Фіг. 2 передає своє тепло на лоток з яйцями, на яких лежить термодатчик та спиртовий градусник, який контролює температуру на поверхні яєць. Якщо інкубатор сильно охолоджений, то розігрів інкубатора буде супроводжуватись короткочасним переривчастим звуковим сигналом аварії, який буде тривати доки температура в інкубаторі не підвищиться до температури, необхідної для поверхні яєць. Відразу після підключення інкубатора до мережі 220В, 50Гц, включиться механізм повороту яєць на час, за який необхідно повернути яйця на 120÷200 градусів. Переміщення лотка з яйцями контролюється електронною парою герконмагніт, яка вмикає короткочасний переривчастий звуковий сигнал. Наступне увімкнення поворотного механізму повториться через 1-2 години. Якщо сигнал не відбувся через 1-2 години, то оператору необхідно усунути несправність поворотної системи. Завдяки широкопольній конструкції нагрівача, який займає всю площу інкубатора, тепло від рівномірно нагрітого тіла рівномірно передається на яйця в лотку, який відділений від нагрівача на брус-прокладку і нагріває яйця до необхідної температури. Нерівномірність обігріву яєць (по причині обмеженого простору інкубатора) компенсується вентилятором 16. Відводи нагрівача 10, 11 і більше, при необхідності більш глибокої вологості, зроблені так, щоб вони щільно прилягали до дна кювети, наповненою водою. Таким чином відбувається нагрівання води в кювети, що збільшує випаровування води і збільшує вологість в інкубаторі до необхідних процентів (50÷70 %). Для спрощення конструкції плоского нагрівача, останній зроблено на каркасі (наприклад, пластмасовому), на якому закріплений, наприклад, дротяний нагрівач або перфорований листовий нагрівач. На цьому каркасі закріплюється роз'єднувач і джгут кабелю до пристрою керування інкубатором і до роз'єднувача, який підключає зовнішнє джерело живлення (наприклад, акумулятор на 24В або 12В). Для розширення функціональних можливостей інкубатора плоский нагрівач зроблено із п'яти секцій. При живленні інкубатора від мережі 220В, 50 Гц, чотири секції нагрівача з'єднуються послідовно і підключаються до джерела живлення (наприклад, 100В÷110В) за допомогою пристрою керування інкубатором і терморегулятором, що забезпечує стабільну температуру прогріву яєць на лотку. Під час відключення мережі 220В, 50 Гц (наприклад при аварії в енергомережі), інкубатор переключається на аварійне джерело живлення 24В або 12В+12В. для цього інкубатор обов'язково відключається від мережевої розетки, відключений роз'єднувач 9 з'єднується з роз'єднувачем 8, шини +24В, -24В підключаються до клем акумулятора на 24В або клемами 12В+12В. В цьому випадку п'ята секція плоского нагрівача підключається до аварійного джерела живлення для збільшення потужності плоского нагрівача. Таким чином, в результаті введення в інкубатор вищезазначених переваг, підвищення надійності інкубатора не викликає сумніву. Запропонований варіант інкубатора може бути використаний як сушильний контейнер з точно заданою температурою і можливим човниковим перемішуванням товару через будь-які інтервали часу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Побутовий інкубатор, що складається з корпусу з накривкою, лотка для яєць, електропривода переміщення рамки з яйцями, терморегулятора, термодатчика, електромагнітної пари (герконмагніт), фоторезистора, електромагнітного реле, вентилятора, пристрою керування інкубатором, який відрізняється тим, що для спрощення конструкції, для вирівнювання температури по всій площі інкубатора, для збільшення діапазону вологості в інкубаторі, для розширення функціональних можливостей введений плоский широкопольний секційний нагрівач. 2 UA 81527 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
