Ручний пристрій для обробітку ґрунту

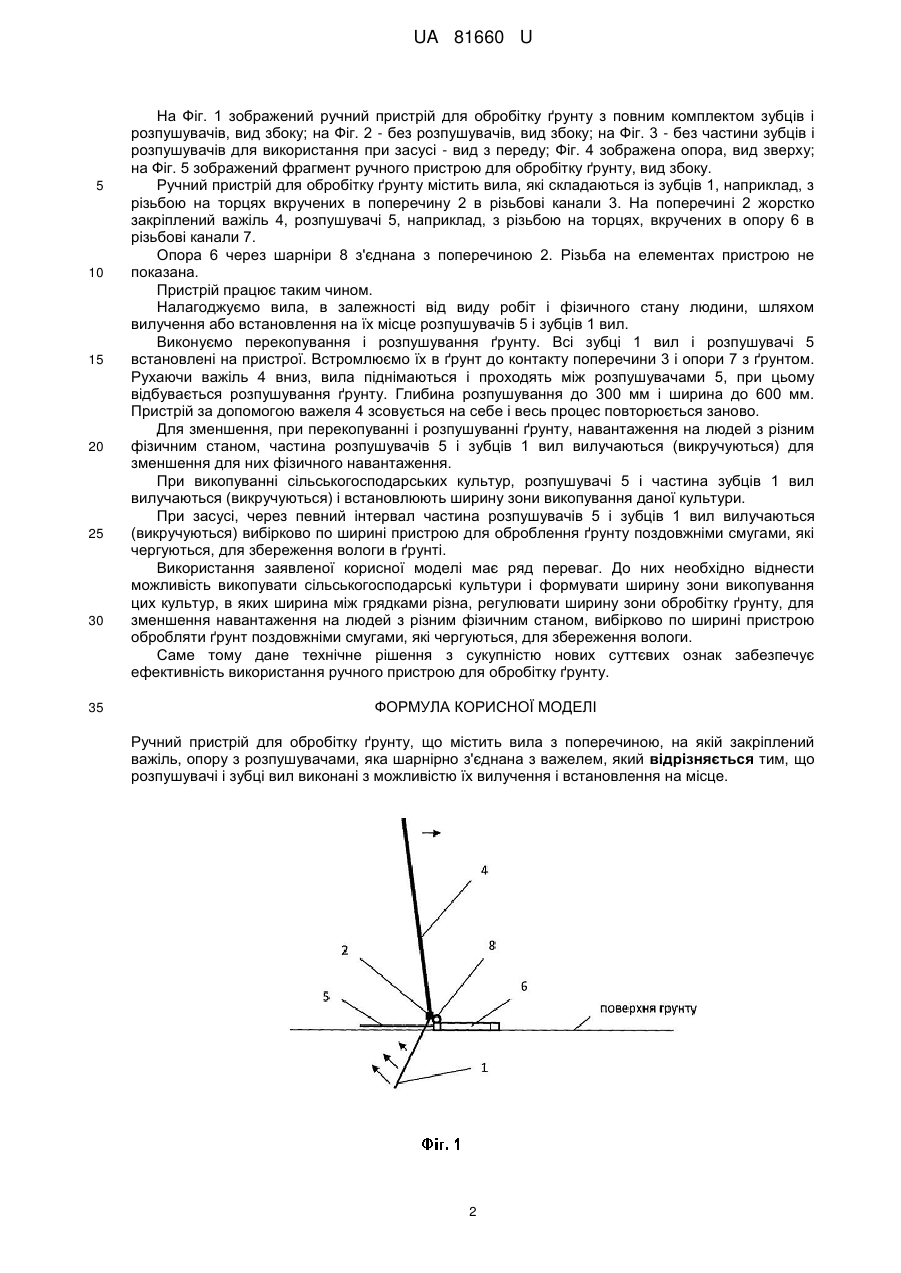

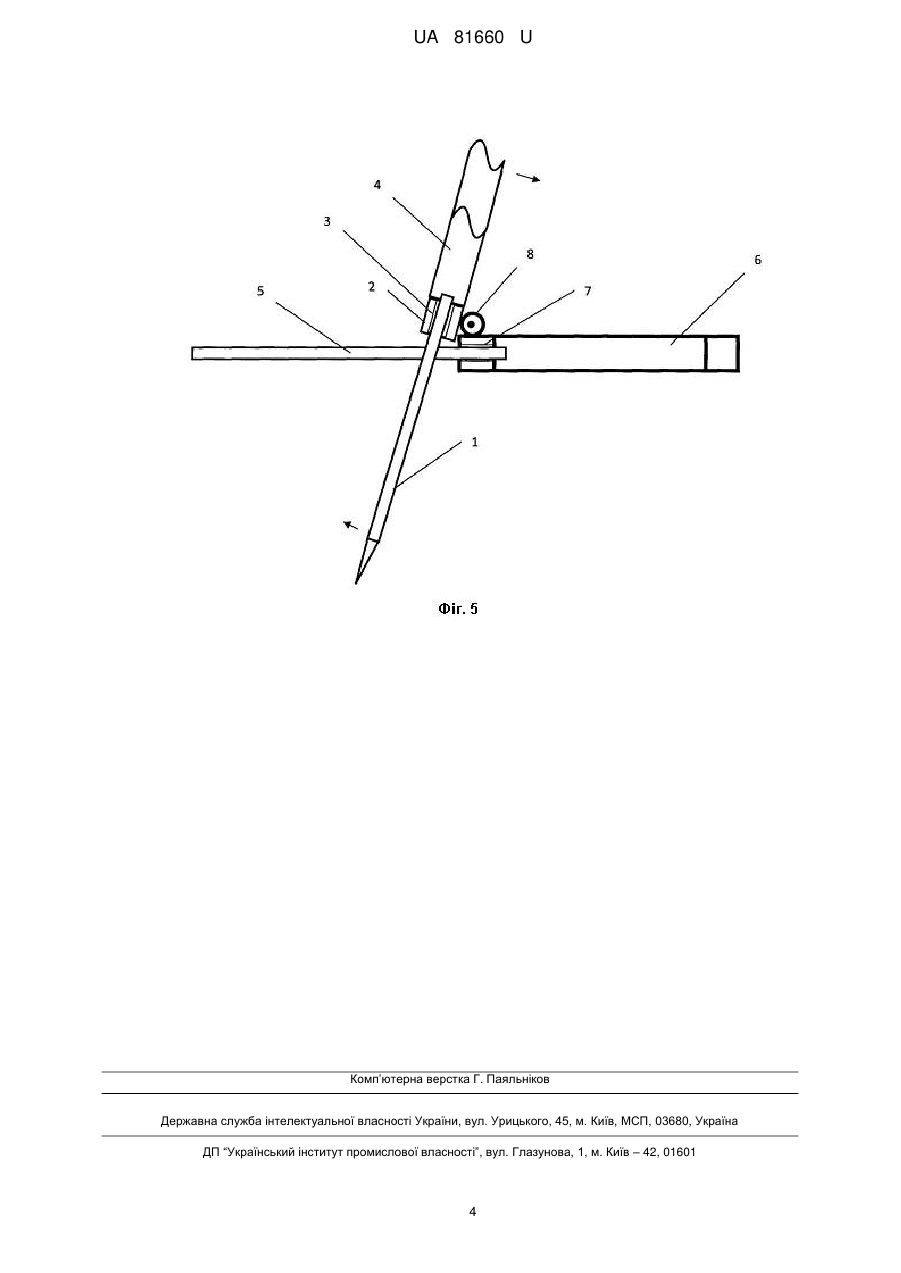

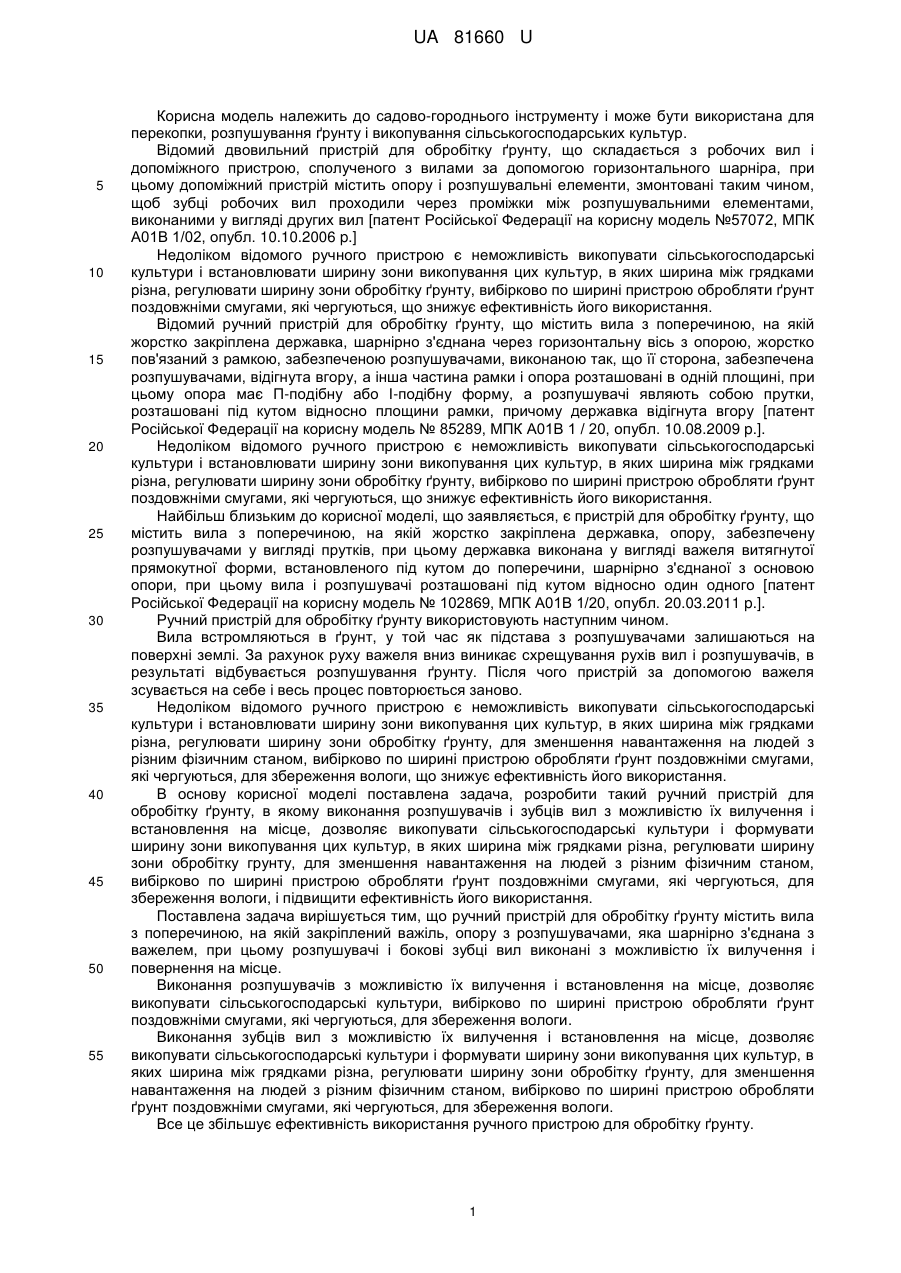

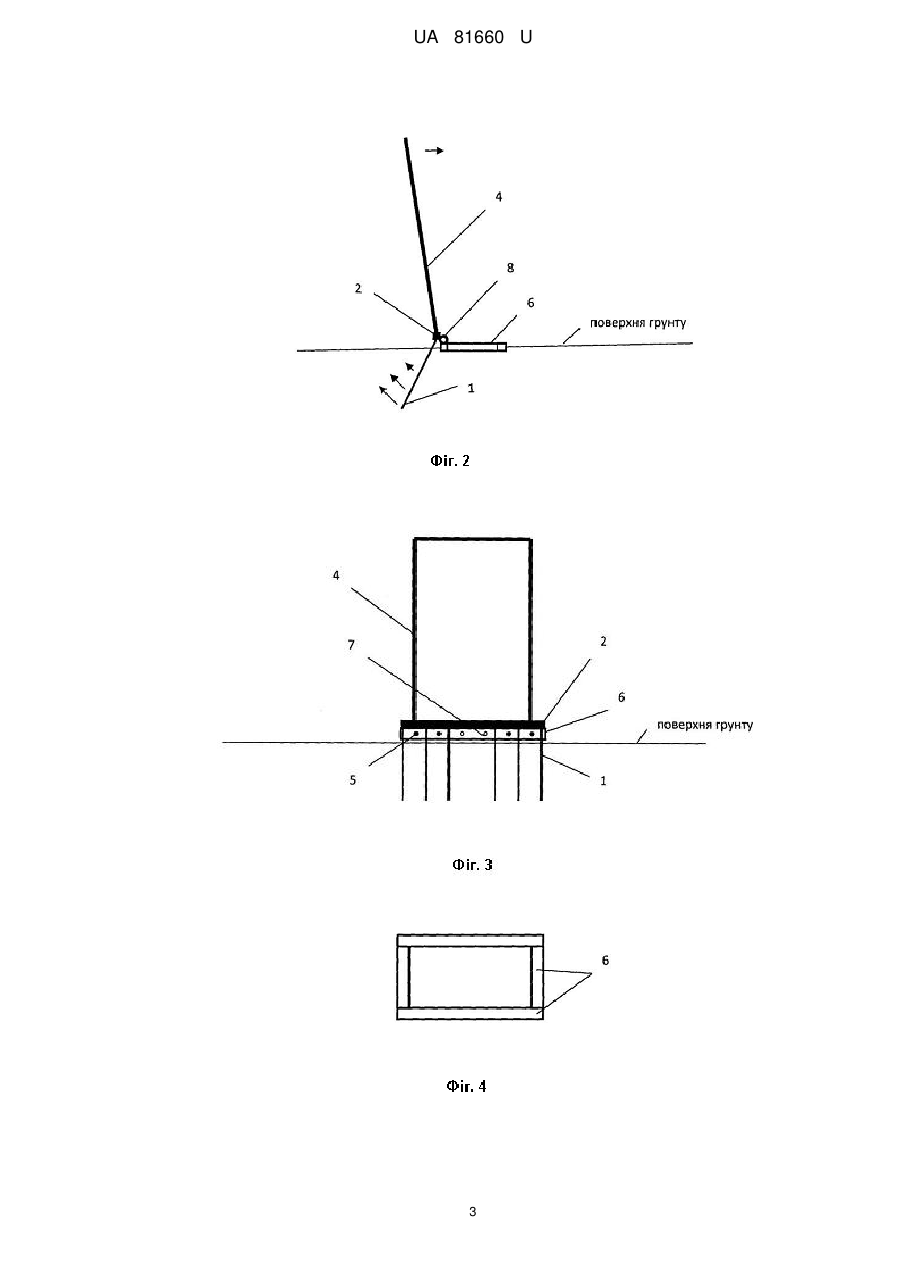

Реферат: Ручний пристрій для обробітку ґрунту містить вила з поперечиною, на якій закріплений важіль, опору з розпушувачами, яка шарнірно з'єднана з важелем, причому розпушувачі і зубці вил виконані з можливістю їх вилучення і встановлення на місце. UA 81660 U (12) UA 81660 U UA 81660 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до садово-городнього інструменту і може бути використана для перекопки, розпушування ґрунту і викопування сільськогосподарських культур. Відомий двовильний пристрій для обробітку ґрунту, що складається з робочих вил і допоміжного пристрою, сполученого з вилами за допомогою горизонтального шарніра, при цьому допоміжний пристрій містить опору і розпушувальні елементи, змонтовані таким чином, щоб зубці робочих вил проходили через проміжки між розпушувальними елементами, виконаними у вигляді других вил [патент Російської Федерації на корисну модель №57072, МПК А01В 1/02, опубл. 10.10.2006 p.] Недоліком відомого ручного пристрою є неможливість викопувати сільськогосподарські культури і встановлювати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку ґрунту, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, що знижує ефективність його використання. Відомий ручний пристрій для обробітку ґрунту, що містить вила з поперечиною, на якій жорстко закріплена державка, шарнірно з'єднана через горизонтальну вісь з опорою, жорстко пов'язаний з рамкою, забезпеченою розпушувачами, виконаною так, що її сторона, забезпечена розпушувачами, відігнута вгору, а інша частина рамки і опора розташовані в одній площині, при цьому опора має П-подібну або І-подібну форму, а розпушувачі являють собою прутки, розташовані під кутом відносно площини рамки, причому державка відігнута вгору [патент Російської Федерації на корисну модель № 85289, МПК А01В 1 / 20, опубл. 10.08.2009 p.]. Недоліком відомого ручного пристрою є неможливість викопувати сільськогосподарські культури і встановлювати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку ґрунту, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, що знижує ефективність його використання. Найбільш близьким до корисної моделі, що заявляється, є пристрій для обробітку ґрунту, що містить вила з поперечиною, на якій жорстко закріплена державка, опору, забезпечену розпушувачами у вигляді прутків, при цьому державка виконана у вигляді важеля витягнутої прямокутної форми, встановленого під кутом до поперечини, шарнірно з'єднаної з основою опори, при цьому вила і розпушувачі розташовані під кутом відносно один одного [патент Російської Федерації на корисну модель № 102869, МПК А01В 1/20, опубл. 20.03.2011 p.]. Ручний пристрій для обробітку ґрунту використовують наступним чином. Вила встромляються в ґрунт, у той час як підстава з розпушувачами залишаються на поверхні землі. За рахунок руху важеля вниз виникає схрещування рухів вил і розпушувачів, в результаті відбувається розпушування ґрунту. Після чого пристрій за допомогою важеля зсувається на себе і весь процес повторюється заново. Недоліком відомого ручного пристрою є неможливість викопувати сільськогосподарські культури і встановлювати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку ґрунту, для зменшення навантаження на людей з різним фізичним станом, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, для збереження вологи, що знижує ефективність його використання. В основу корисної моделі поставлена задача, розробити такий ручний пристрій для обробітку ґрунту, в якому виконання розпушувачів і зубців вил з можливістю їх вилучення і встановлення на місце, дозволяє викопувати сільськогосподарські культури і формувати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку грунту, для зменшення навантаження на людей з різним фізичним станом, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, для збереження вологи, і підвищити ефективність його використання. Поставлена задача вирішується тим, що ручний пристрій для обробітку ґрунту містить вила з поперечиною, на якій закріплений важіль, опору з розпушувачами, яка шарнірно з'єднана з важелем, при цьому розпушувачі і бокові зубці вил виконані з можливістю їх вилучення і повернення на місце. Виконання розпушувачів з можливістю їх вилучення і встановлення на місце, дозволяє викопувати сільськогосподарські культури, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, для збереження вологи. Виконання зубців вил з можливістю їх вилучення і встановлення на місце, дозволяє викопувати сільськогосподарські культури і формувати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку ґрунту, для зменшення навантаження на людей з різним фізичним станом, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, для збереження вологи. Все це збільшує ефективність використання ручного пристрою для обробітку ґрунту. 1 UA 81660 U 5 10 15 20 25 30 35 На Фіг. 1 зображений ручний пристрій для обробітку ґрунту з повним комплектом зубців і розпушувачів, вид збоку; на Фіг. 2 - без розпушувачів, вид збоку; на Фіг. 3 - без частини зубців і розпушувачів для використання при засусі - вид з переду; Фіг. 4 зображена опора, вид зверху; на Фіг. 5 зображений фрагмент ручного пристрою для обробітку ґрунту, вид збоку. Ручний пристрій для обробітку ґрунту містить вила, які складаються із зубців 1, наприклад, з різьбою на торцях вкручених в поперечину 2 в різьбові канали 3. На поперечині 2 жорстко закріплений важіль 4, розпушувачі 5, наприклад, з різьбою на торцях, вкручених в опору 6 в різьбові канали 7. Опора 6 через шарніри 8 з'єднана з поперечиною 2. Різьба на елементах пристрою не показана. Пристрій працює таким чином. Налагоджуємо вила, в залежності від виду робіт і фізичного стану людини, шляхом вилучення або встановлення на їх місце розпушувачів 5 і зубців 1 вил. Виконуємо перекопування і розпушування ґрунту. Всі зубці 1 вил і розпушувачі 5 встановлені на пристрої. Встромлюємо їх в ґрунт до контакту поперечини 3 і опори 7 з ґрунтом. Рухаючи важіль 4 вниз, вила піднімаються і проходять між розпушувачами 5, при цьому відбувається розпушування ґрунту. Глибина розпушування до 300 мм і ширина до 600 мм. Пристрій за допомогою важеля 4 зсовується на себе і весь процес повторюється заново. Для зменшення, при перекопуванні і розпушуванні ґрунту, навантаження на людей з різним фізичним станом, частина розпушувачів 5 і зубців 1 вил вилучаються (викручуються) для зменшення для них фізичного навантаження. При викопуванні сільськогосподарських культур, розпушувачі 5 і частина зубців 1 вил вилучаються (викручуються) і встановлюють ширину зони викопування даної культури. При засусі, через певний інтервал частина розпушувачів 5 і зубців 1 вил вилучаються (викручуються) вибірково по ширині пристрою для оброблення ґрунту поздовжніми смугами, які чергуються, для збереження вологи в ґрунті. Використання заявленої корисної моделі має ряд переваг. До них необхідно віднести можливість викопувати сільськогосподарські культури і формувати ширину зони викопування цих культур, в яких ширина між грядками різна, регулювати ширину зони обробітку ґрунту, для зменшення навантаження на людей з різним фізичним станом, вибірково по ширині пристрою обробляти ґрунт поздовжніми смугами, які чергуються, для збереження вологи. Саме тому дане технічне рішення з сукупністю нових суттєвих ознак забезпечує ефективність використання ручного пристрою для обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ручний пристрій для обробітку ґрунту, що містить вила з поперечиною, на якій закріплений важіль, опору з розпушувачами, яка шарнірно з'єднана з важелем, який відрізняється тим, що розпушувачі і зубці вил виконані з можливістю їх вилучення і встановлення на місце. 2 UA 81660 U 3 UA 81660 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
