Пристрій для подрібнення сипких матеріалів

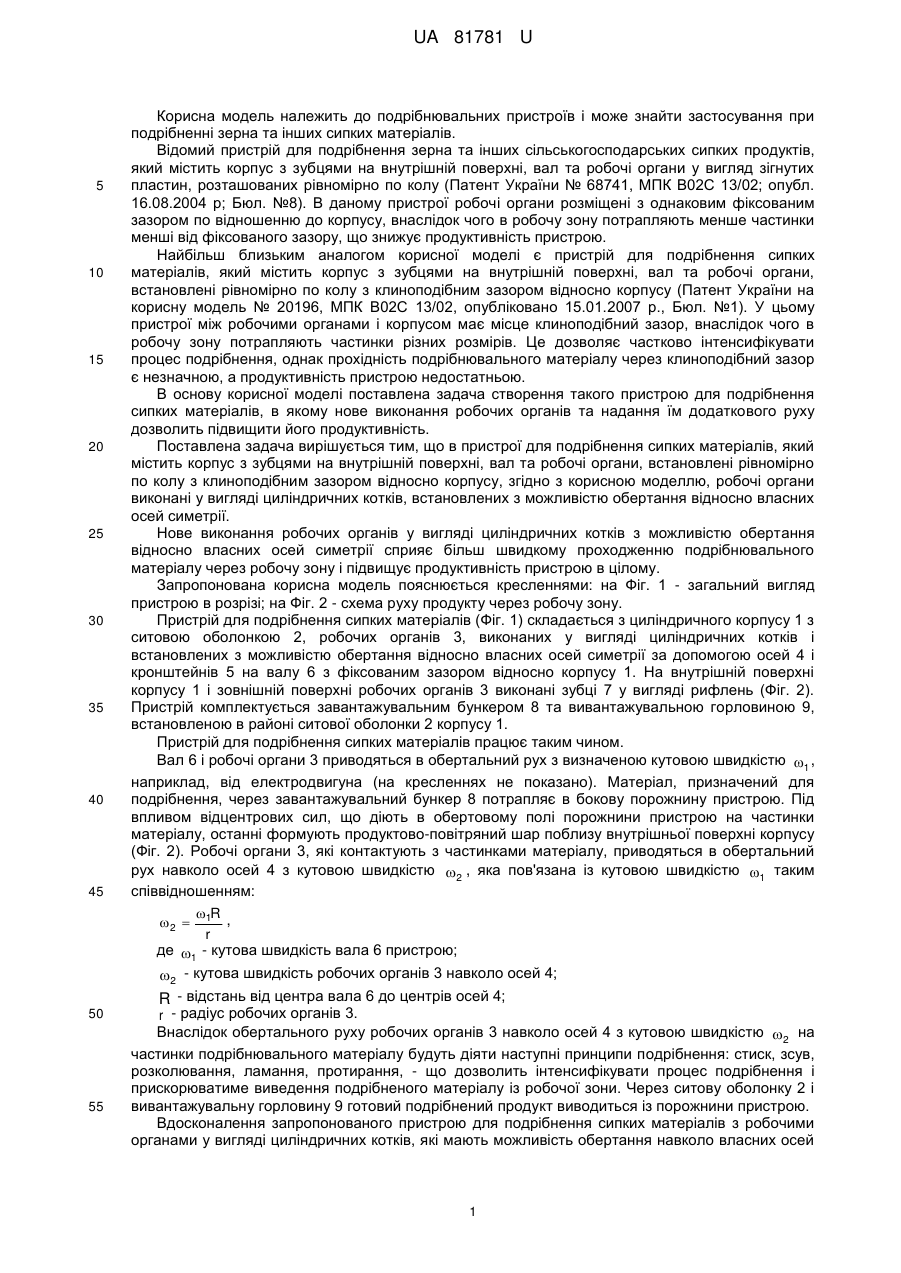

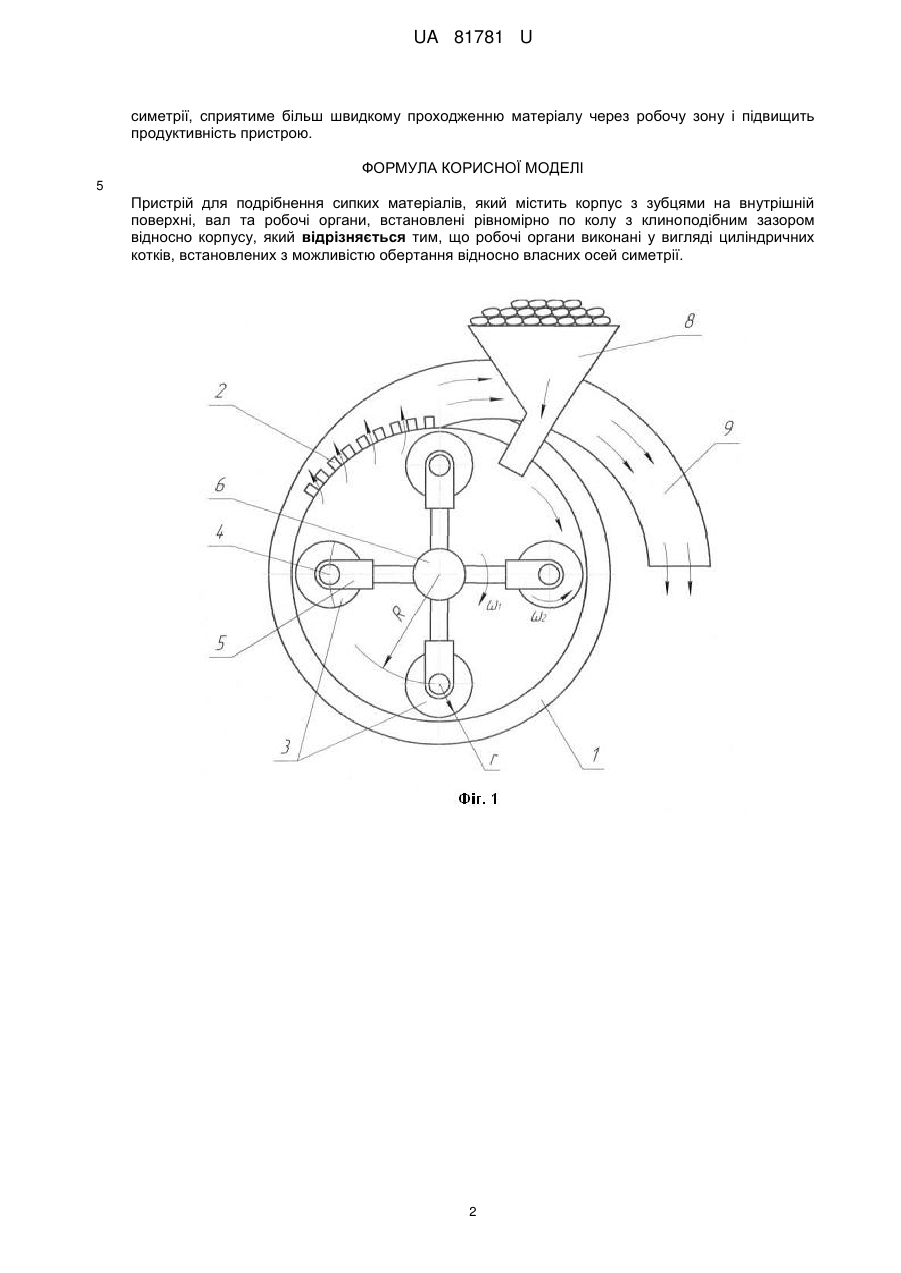

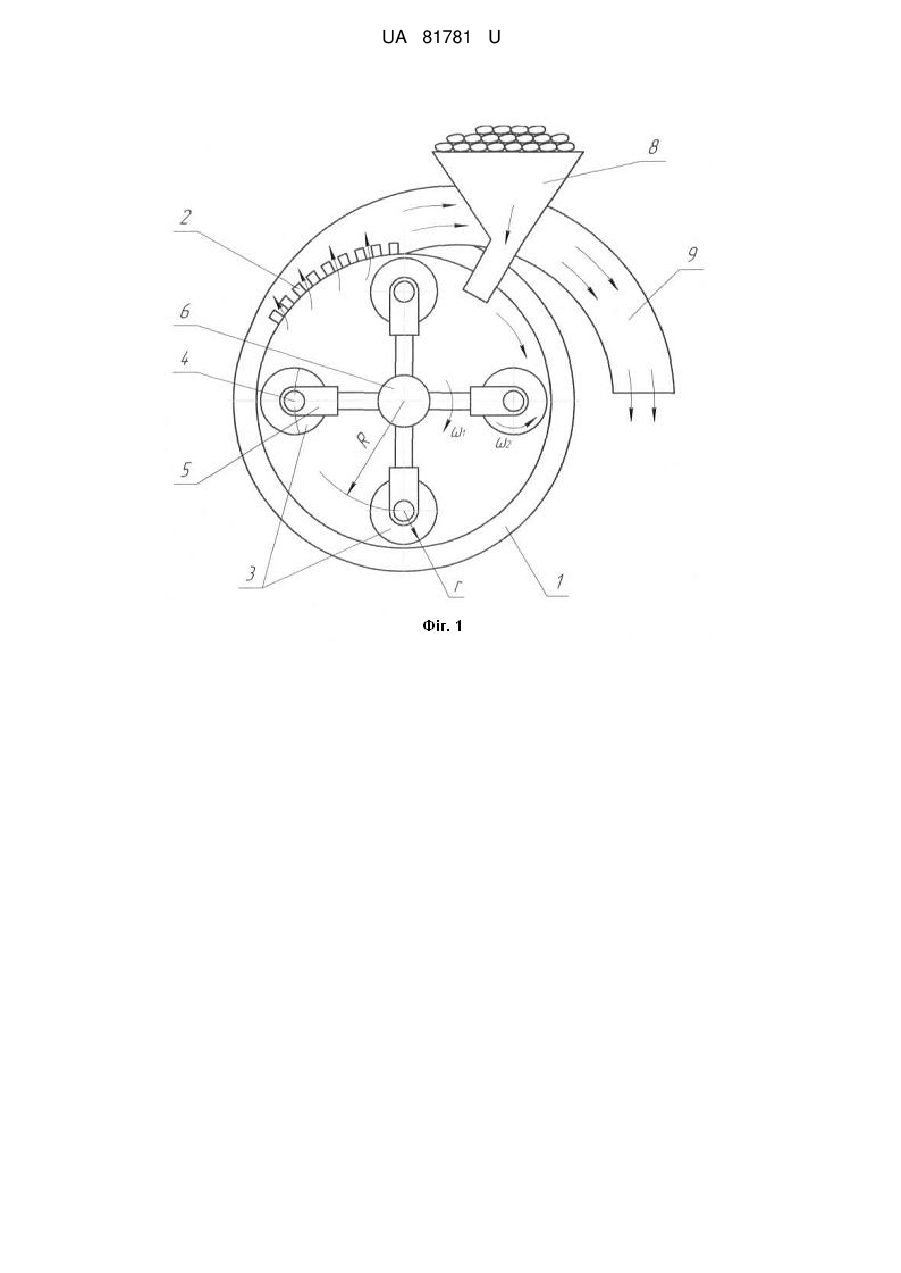

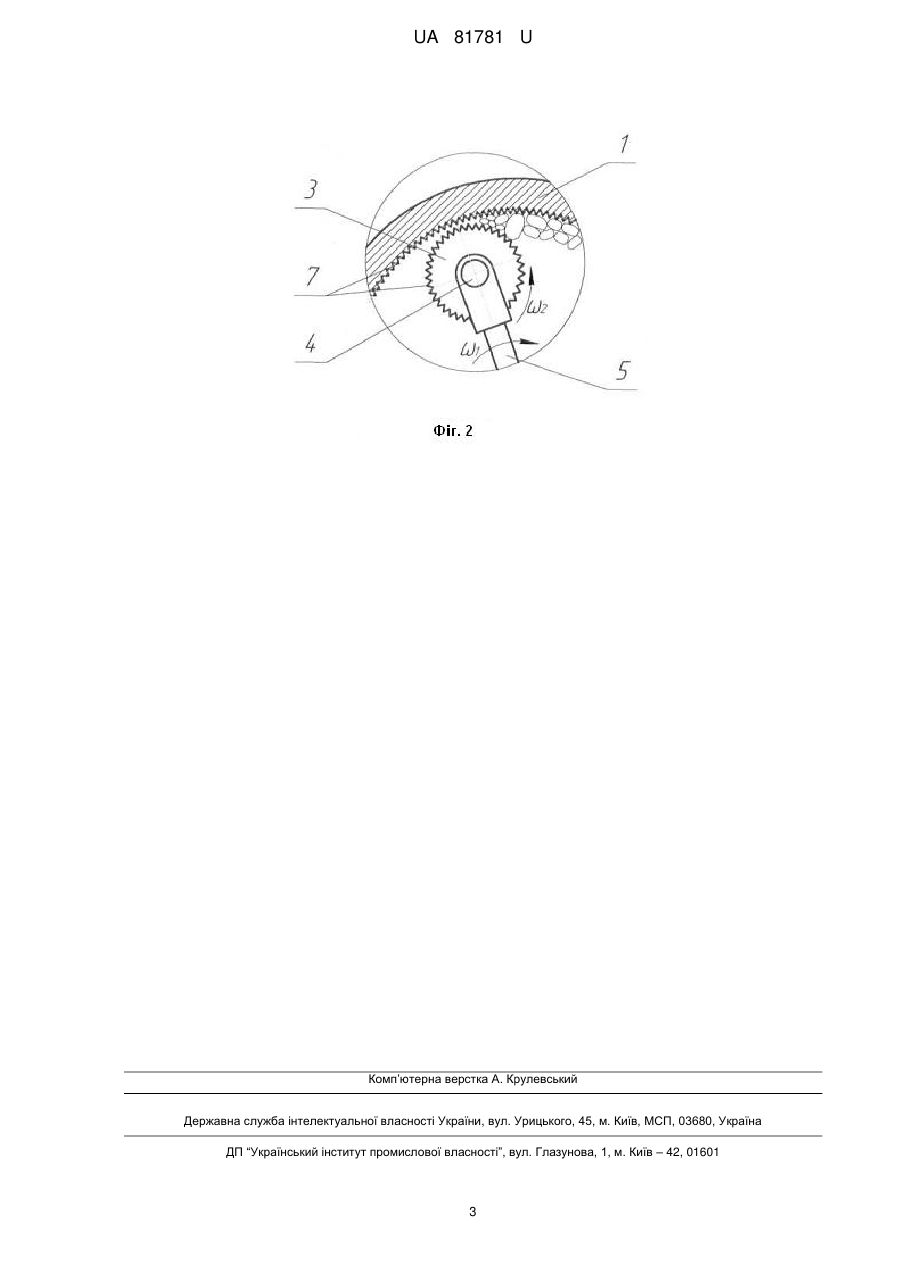

Реферат: UA 81781 U UA 81781 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до подрібнювальних пристроїв і може знайти застосування при подрібненні зерна та інших сипких матеріалів. Відомий пристрій для подрібнення зерна та інших сільськогосподарських сипких продуктів, який містить корпус з зубцями на внутрішній поверхні, вал та робочі органи у вигляд зігнутих пластин, розташованих рівномірно по колу (Патент України № 68741, МПК В02С 13/02; опубл. 16.08.2004 р; Бюл. №8). В даному пристрої робочі органи розміщені з однаковим фіксованим зазором по відношенню до корпусу, внаслідок чого в робочу зону потрапляють менше частинки менші від фіксованого зазору, що знижує продуктивність пристрою. Найбільш близьким аналогом корисної моделі є пристрій для подрібнення сипких матеріалів, який містить корпус з зубцями на внутрішній поверхні, вал та робочі органи, встановлені рівномірно по колу з клиноподібним зазором відносно корпусу (Патент України на корисну модель № 20196, МПК В02С 13/02, опубліковано 15.01.2007 р., Бюл. №1). У цьому пристрої між робочими органами і корпусом має місце клиноподібний зазор, внаслідок чого в робочу зону потрапляють частинки різних розмірів. Це дозволяє частково інтенсифікувати процес подрібнення, однак прохідність подрібнювального матеріалу через клиноподібний зазор є незначною, а продуктивність пристрою недостатньою. В основу корисної моделі поставлена задача створення такого пристрою для подрібнення сипких матеріалів, в якому нове виконання робочих органів та надання їм додаткового руху дозволить підвищити його продуктивність. Поставлена задача вирішується тим, що в пристрої для подрібнення сипких матеріалів, який містить корпус з зубцями на внутрішній поверхні, вал та робочі органи, встановлені рівномірно по колу з клиноподібним зазором відносно корпусу, згідно з корисною моделлю, робочі органи виконані у вигляді циліндричних котків, встановлених з можливістю обертання відносно власних осей симетрії. Нове виконання робочих органів у вигляді циліндричних котків з можливістю обертання відносно власних осей симетрії сприяє більш швидкому проходженню подрібнювального матеріалу через робочу зону і підвищує продуктивність пристрою в цілому. Запропонована корисна модель пояснюється кресленнями: на Фіг. 1 - загальний вигляд пристрою в розрізі; на Фіг. 2 - схема руху продукту через робочу зону. Пристрій для подрібнення сипких матеріалів (Фіг. 1) складається з циліндричного корпусу 1 з ситовою оболонкою 2, робочих органів 3, виконаних у вигляді циліндричних котків і встановлених з можливістю обертання відносно власних осей симетрії за допомогою осей 4 і кронштейнів 5 на валу 6 з фіксованим зазором відносно корпусу 1. На внутрішній поверхні корпусу 1 і зовнішній поверхні робочих органів 3 виконані зубці 7 у вигляді рифлень (Фіг. 2). Пристрій комплектується завантажувальним бункером 8 та вивантажувальною горловиною 9, встановленою в районі ситової оболонки 2 корпусу 1. Пристрій для подрібнення сипких матеріалів працює таким чином. Вал 6 і робочі органи 3 приводяться в обертальний рух з визначеною кутовою швидкістю 1 , наприклад, від електродвигуна (на кресленнях не показано). Матеріал, призначений для подрібнення, через завантажувальний бункер 8 потрапляє в бокову порожнину пристрою. Під впливом відцентрових сил, що діють в обертовому полі порожнини пристрою на частинки матеріалу, останні формують продуктово-повітряний шар поблизу внутрішньої поверхні корпусу (Фіг. 2). Робочі органи 3, які контактують з частинками матеріалу, приводяться в обертальний рух навколо осей 4 з кутовою швидкістю 2 , яка пов'язана із кутовою швидкістю 1 таким співвідношенням: R 2  1 , r де 1 - кутова швидкість вала 6 пристрою; 2 - кутова швидкість робочих органів 3 навколо осей 4; R - відстань від центра вала 6 до центрів осей 4; r - радіус робочих органів 3. Внаслідок обертального руху робочих органів 3 навколо осей 4 з кутовою швидкістю 2 на частинки подрібнювального матеріалу будуть діяти наступні принципи подрібнення: стиск, зсув, розколювання, ламання, протирання, - що дозволить інтенсифікувати процес подрібнення і прискорюватиме виведення подрібненого матеріалу із робочої зони. Через ситову оболонку 2 і вивантажувальну горловину 9 готовий подрібнений продукт виводиться із порожнини пристрою. Вдосконалення запропонованого пристрою для подрібнення сипких матеріалів з робочими органами у вигляді циліндричних котків, які мають можливість обертання навколо власних осей 1 UA 81781 U симетрії, сприятиме більш швидкому проходженню матеріалу через робочу зону і підвищить продуктивність пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для подрібнення сипких матеріалів, який містить корпус з зубцями на внутрішній поверхні, вал та робочі органи, встановлені рівномірно по колу з клиноподібним зазором відносно корпусу, який відрізняється тим, що робочі органи виконані у вигляді циліндричних котків, встановлених з можливістю обертання відносно власних осей симетрії. 2 UA 81781 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
