Пристрій з регульованою запірною планкою

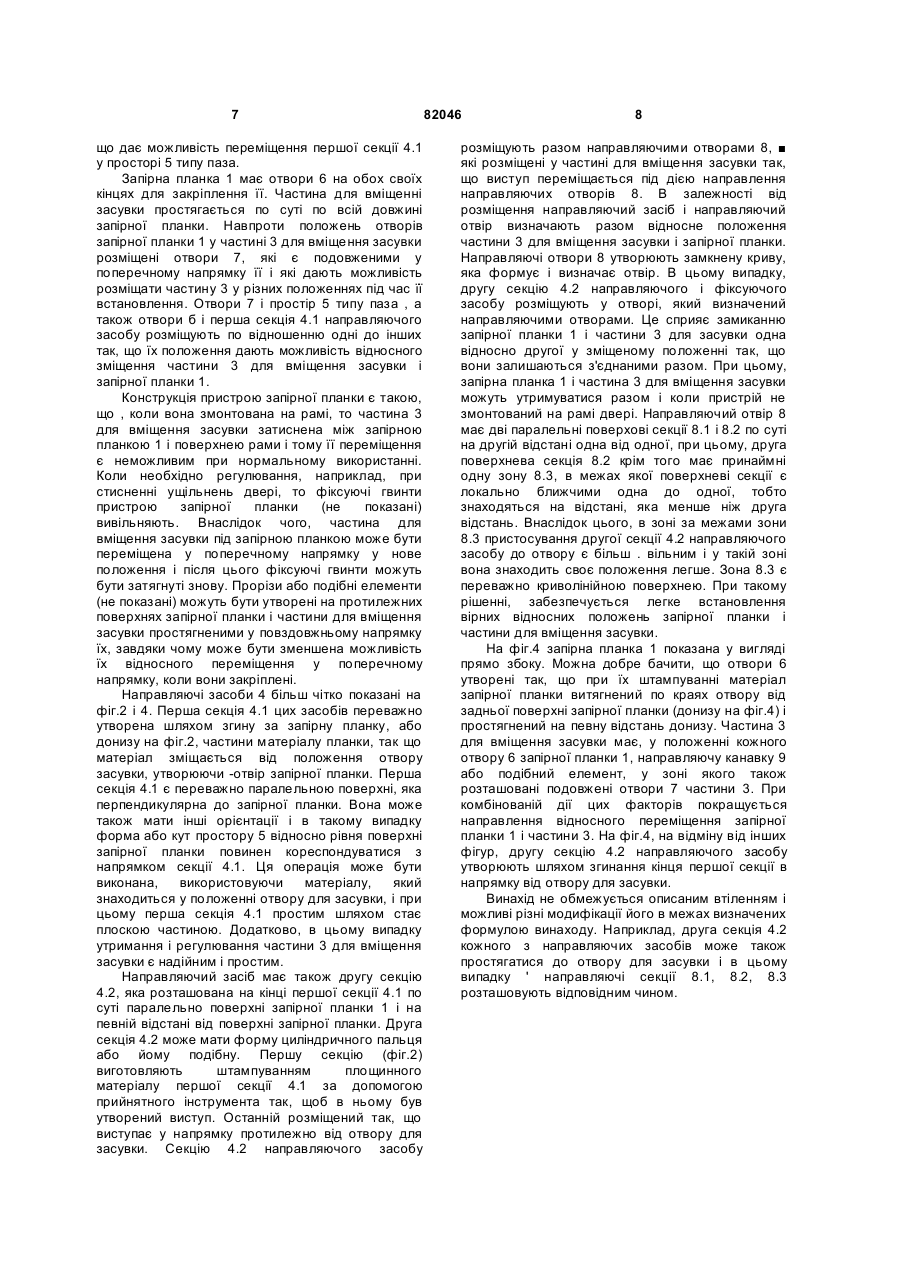

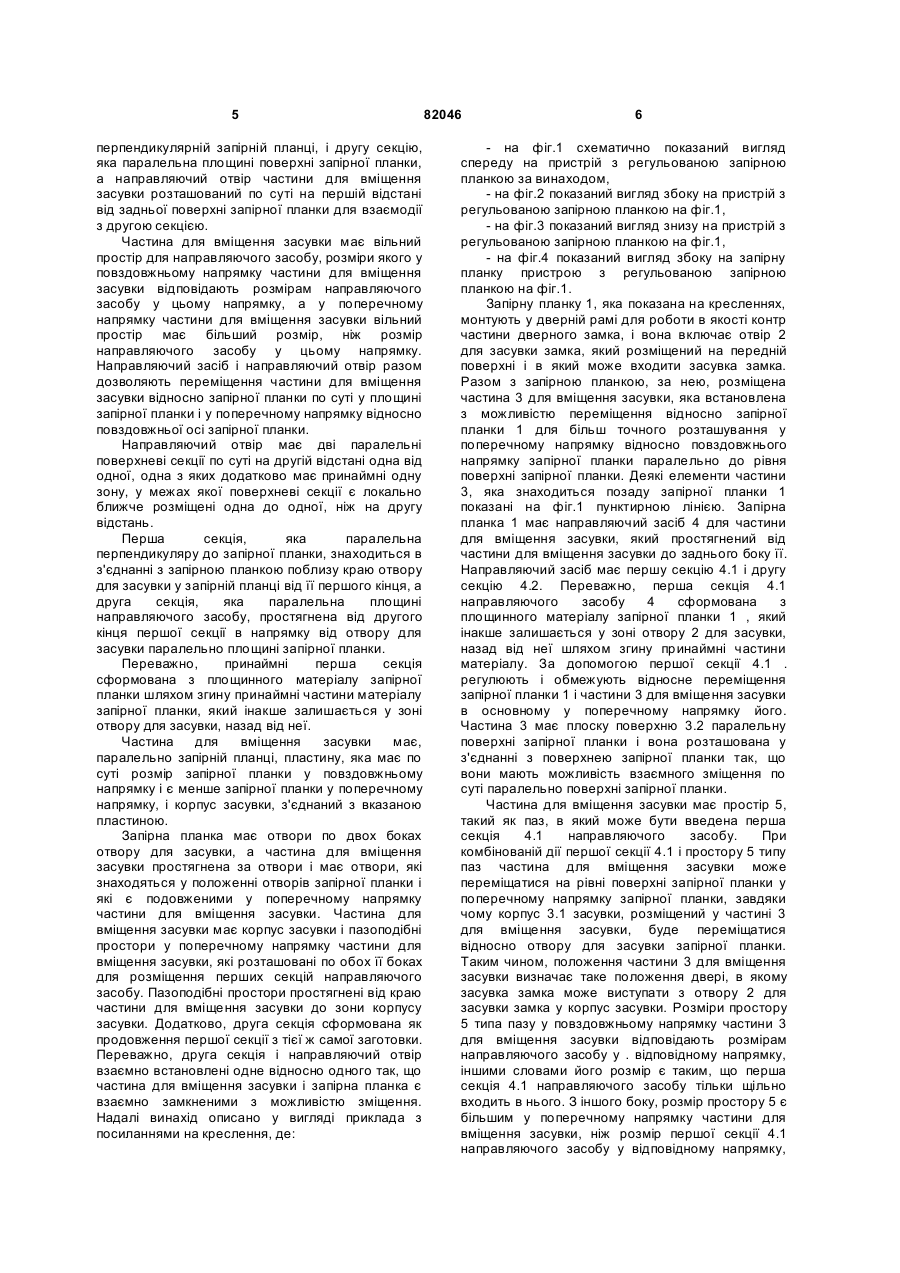

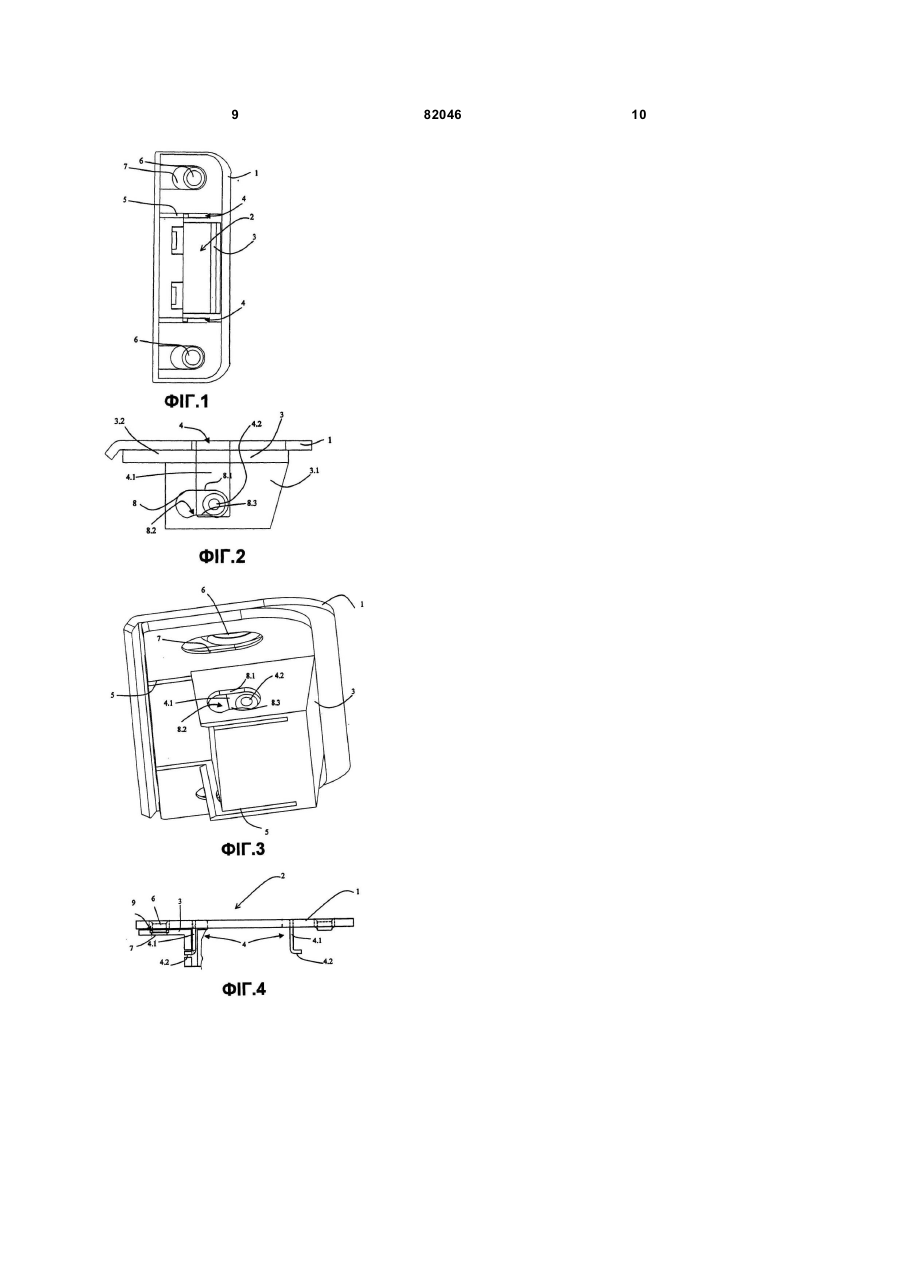

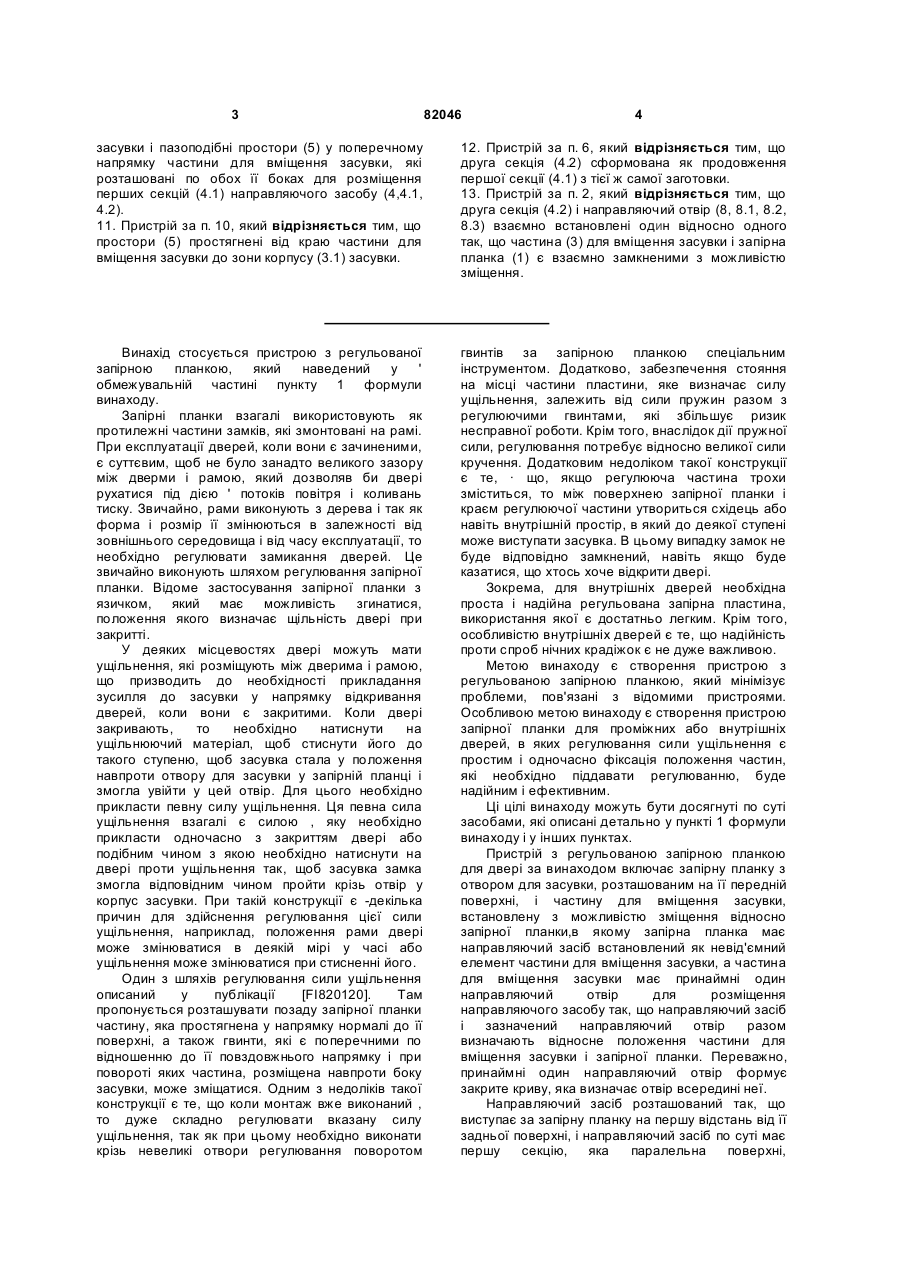

1. Пристрій з регульованою запірною планкою для двері, який включає запірну планку (1) з отвором (2) для засувки, розташованим на її передній поверхні, і частину (3) для вміщення засувки, встановлену з можливістю зміщення відносно запірної планки, який відрізняється тим, що запірна планка (1) має направляючий засіб (4, 4.1, 4.2), виконаний як невід'ємна її частина, для ведення частини (3) для вміщення засувки, а частина (3) для зміщення засувки має принаймні один направляючий отвір (8, 8.1, 8.2, 8.3) для розміщення направляючого засобу (4, 4.1, 4.2) так, що направляючий засіб (4, 4.1, 4.2) і зазначений направляючий отвір (8, 8.1, 8.2, 8.3) разом визначають відносне положення частини (3) для вміщення засувки і запірної планки (1). 2. Пристрій за п. 1, який відрізняється тим, що направляючий засіб (4, 4.1, 4.2) розташований так, що виступає за запірну планку (1) на першу відстань від її задньої поверхні, і направляючий засіб (4, 4.1, 4.2) по суті має першу секцію (4.1), яка паралельна поверхні, перпендикулярній запірній планці, і другу секцію (4.2), яка паралельна площині поверхні запірної планки, а направляючий отвір (8, 8.1, 8.2, 8.3) частини (3) для вміщення засувки розташований по суті на першій відстані від задньої поверхні запірної планки (1) для взаємодії з другою секцією (4.2). 3. Пристрій за п. 1 або 2, який відрізняється тим, що частина (3) для вміщення засувки має вільний простір для направляючого засобу (4, 4,1, 4.2), розміри якого у повздовжньому напрямку частини (3) для вміщення засувки відповідають розмірам направляючого засобу (4, 4.1, 4.2) у відповідному напрямку, а у поперечному напрямку частини (3) для вміщення засувки вільний простір має більший 2 (19) 1 3 82046 4 засувки і пазоподібні простори (5) у поперечному напрямку частини для вміщення засувки, які розташовані по обох її боках для розміщення перших секцій (4.1) направляючого засобу (4,4.1, 4.2). 11. Пристрій за п. 10, який відрізняється тим, що простори (5) простягнені від краю частини для вміщення засувки до зони корпусу (3.1) засувки. 12. Пристрій за п. 6, який відрізняється тим, що друга секція (4.2) сформована як продовження першої секції (4.1) з тієї ж самої заготовки. 13. Пристрій за п. 2, який відрізняється тим, що друга секція (4.2) і направляючий отвір (8, 8.1, 8.2, 8.3) взаємно встановлені один відносно одного так, що частина (3) для вміщення засувки і запірна планка (1) є взаємно замкненими з можливістю зміщення. Винахід стосується пристрою з регульованої запірною планкою, який наведений у ' обмежувальній частині пункту 1 формули винаходу. Запірні планки взагалі використовують як протилежні частини замків, які змонтовані на рамі. При експлуатації дверей, коли вони є зачиненими, є суттєвим, щоб не було занадто великого зазору між дверми і рамою, який дозволяв би двері рухатися під дією ' потоків повітря і коливань тиску. Звичайно, рами виконують з дерева і так як форма і розмір її змінюються в залежності від зовнішнього середовища і від часу експлуатації, то необхідно регулювати замикання дверей. Це звичайно виконують шляхом регулювання запірної планки. Відоме застосування запірної планки з язичком, який має можливість згинатися, положення якого визначає щільність двері при закритті. У деяких місцевостях двері можуть мати ущільнення, які розміщують між дверима і рамою, що призводить до необхідності прикладання зусилля до засувки у напрямку відкривання дверей, коли вони є закритими. Коли двері закривають, то необхідно натиснути на ущільнюючий матеріал, щоб стиснути його до такого ступеню, щоб засувка стала у положення навпроти отвору для засувки у запірній планці і змогла увійти у цей отвір. Для цього необхідно прикласти певну силу ущільнення. Ця певна сила ущільнення взагалі є силою , яку необхідно прикласти одночасно з закриттям двері або подібним чином з якою необхідно натиснути на двері проти ущільнення так, щоб засувка замка змогла відповідним чином пройти крізь отвір у корпус засувки. При такій конструкції є -декілька причин для здійснення регулювання цієї сили ущільнення, наприклад, положення рами двері може змінюватися в деякій мірі у часі або ущільнення може змінюватися при стисненні його. Один з шляхів регулювання сили ущільнення описаний у публікації [FI820120]. Там пропонується розташувати позаду запірної планки частину, яка простягнена у напрямку нормалі до її поверхні, а також гвинти, які є поперечними по відношенню до її повздовжнього напрямку і при повороті яких частина, розміщена навпроти боку засувки, може зміщатися. Одним з недоліків такої конструкції є те, що коли монтаж вже виконаний , то дуже складно регулювати вказанусилу ущільнення, так як при цьому необхідно виконати крізь невеликі отвори регулювання поворотом гвинтів за запірною планкою спеціальним інструментом. Додатково, забезпечення стояння на місці частини пластини, яке визначає силу ущільнення, залежить від сили пружин разом з регулюючими гвинтами, які збільшує ризик несправної роботи. Крім того, внаслідок дії пружної сили, регулювання потребує відносно великої сили кручення. Додатковим недоліком такої конструкції є те, · що, якщо регулююча частина трохи зміститься, то між поверхнею запірної планки і краєм регулюючої частини утвориться східець або навіть внутрішній простір, в який до деякої ступені може виступати засувка. В цьому випадку замок не буде відповідно замкнений, навіть якщо буде казатися, що хтось хоче відкрити двері. Зокрема, для внутрішніх дверей необхідна проста і надійна регульована запірна пластина, використання якої є достатньо легким. Крім того, особливістю внутрішніх дверей є те, що надійність проти спроб нічних крадіжок є не дуже важливою. Метою винаходу є створення пристрою з регульованою запірною планкою, який мінімізує проблеми, пов'язані з відомими пристроями. Особливою метою винаходу є створення пристрою запірної планки для проміжних або внутрішніх дверей, в яких регулювання сили ущільнення є простим і одночасно фіксація положення частин, які необхідно піддавати регулюванню, буде надійним і ефективним. Ці цілі винаходу можуть бути досягнуті по суті засобами, які описані детально у пункті 1 формули винаходу і у інших пунктах. Пристрій з регульованою запірною планкою для двері за винаходом включає запірну планку з отвором для засувки, розташованим на її передній поверхні, і частину для вміщення засувки, встановлену з можливістю зміщення відносно запірної планки,в якому запірна планка має направляючий засіб встановлений як невід'ємний елемент частини для вміщення засувки, а частина для вміщення засувки має принаймні один направляючий отвір для розміщення направляючого засобу так, що направляючий засіб і зазначений направляючий отвір разом визначають відносне положення частини для вміщення засувки і запірної планки. Переважно, принаймні один направляючий отвір формує закрите криву, яка визначає отвір всередині неї. Направляючий засіб розташований так, що виступає за запірну планку на першу відстань від її задньої поверхні, і направляючий засіб по суті має першу секцію, яка паралельна поверхні, 5 перпендикулярній запірній планці, і другу секцію, яка паралельна площині поверхні запірної планки, а направляючий отвір частини для вміщення засувки розташований по суті на першій відстані від задньої поверхні запірної планки для взаємодії з другою секцією. Частина для вміщення засувки має вільний простір для направляючого засобу, розміри якого у повздовжньому напрямку частини для вміщення засувки відповідають розмірам направляючого засобу у цьому напрямку, а у поперечному напрямку частини для вміщення засувки вільний простір має більший розмір, ніж розмір направляючого засобу у цьому напрямку. Направляючий засіб і направляючий отвір разом дозволяють переміщення частини для вміщення засувки відносно запірної планки по суті у площині запірної планки і у поперечному напрямку відносно повздовжньої осі запірної планки. Направляючий отвір має дві паралельні поверхневі секції по суті на другій відстані одна від одної, одна з яких додатково має принаймні одну зону, у межах якої поверхневі секції є локально ближче розміщені одна до одної, ніж на другу відстань. Перша секція, яка паралельна перпендикуляру до запірної планки, знаходиться в з'єднанні з запірною планкою поблизу краю отвору для засувки у запірній планці від її першого кінця, а друга секція, яка паралельна площині направляючого засобу, простягнена від другого кінця першої секції в напрямку від отвору для засувки паралельно площині запірної планки. Переважно, принаймні перша секція сформована з площинного матеріалу запірної планки шляхом згину принаймні частини матеріалу запірної планки, який інакше залишається у зоні отвору для засувки, назад від неї. Частина для вміщення засувки має, паралельно запірній планці, пластину, яка має по суті розмір запірної планки у повздовжньому напрямку і є менше запірної планки у поперечному напрямку, і корпус засувки, з'єднаний з вказаною пластиною. Запірна планка має отвори по двох боках отвору для засувки, а частина для вміщення засувки простягнена за отвори і має отвори, які знаходяться у положенні отворів запірної планки і які є подовженими у поперечному напрямку частини для вміщення засувки. Частина для вміщення засувки має корпус засувки і пазоподібні простори у поперечному напрямку частини для вміщення засувки, які розташовані по обох її боках для розміщення перших секцій направляючого засобу. Пазоподібні простори простягнені від краю частини для вміщення засувки до зони корпусу засувки. Додатково, друга секція сформована як продовження першої секції з тієї ж самої заготовки. Переважно, друга секція і направляючий отвір взаємно встановлені одне відносно одного так, що частина для вміщення засувки і запірна планка є взаємно замкненими з можливістю зміщення. Надалі винахід описано у вигляді приклада з посиланнями на креслення, де: 82046 6 - на фіг.1 схематично показаний вигляд спереду на пристрій з регульованою запірною планкою за винаходом, - на фіг.2 показаний вигляд збоку на пристрій з регульованою запірною планкою на фіг.1, - на фіг.3 показаний вигляд знизу на пристрій з регульованою запірною планкою на фіг.1, - на фіг.4 показаний вигляд збоку на запірну планку пристрою з регульованою запірною планкою на фіг.1. Запірну планку 1, яка показана на кресленнях, монтують у дверній рамі для роботи в якості контр частини дверного замка, і вона включає отвір 2 для засувки замка, який розміщений на передній поверхні і в який може входити засувка замка. Разом з запірною планкою, за нею, розміщена частина 3 для вміщення засувки, яка встановлена з можливістю переміщення відносно запірної планки 1 для більш точного розташування у поперечному напрямку відносно повздовжнього напрямку запірної планки паралельно до рівня поверхні запірної планки. Деякі елементи частини 3, яка знаходиться позаду запірної планки 1 показані на фіг.1 пунктирною лінією. Запірна планка 1 має направляючий засіб 4 для частини для вміщення засувки, який простягнений від частини для вміщення засувки до заднього боку її. Направляючий засіб має першу секцію 4.1 і другу секцію 4.2. Переважно, перша секція 4.1 направляючого засобу 4 сформована з площинного матеріалу запірної планки 1 , який інакше залишається у зоні отвору 2 для засувки, назад від неї шляхом згину принаймні частини матеріалу. За допомогою першої секції 4.1 . регулюють і обмежують відносне переміщення запірної планки 1 і частини 3 для вміщення засувки в основному у поперечному напрямку його. Частина 3 має плоску поверхню 3.2 паралельну поверхні запірної планки і вона розташована у з'єднанні з поверхнею запірної планки так, що вони мають можливість взаємного зміщення по суті паралельно поверхні запірної планки. Частина для вміщення засувки має простір 5, такий як паз, в який може бути введена перша секція 4.1 направляючого засобу. При комбінованій дії першої секції 4.1 і простору 5 типу паз частина для вміщення засувки може переміщатися на рівні поверхні запірної планки у поперечному напрямку запірної планки, завдяки чому корпус 3.1 засувки, розміщений у частині 3 для вміщення засувки, буде переміщатися відносно отвору для засувки запірної планки. Таким чином, положення частини 3 для вміщення засувки визначає таке положення двері, в якому засувка замка може виступати з отвору 2 для засувки замка у корпус засувки. Розміри простору 5 типа пазу у повздовжньому напрямку частини 3 для вміщення засувки відповідають розмірам направляючого засобу у . відповідному напрямку, іншими словами його розмір є таким, що перша секція 4.1 направляючого засобу тільки щільно входить в нього. З іншого боку, розмір простору 5 є більшим у поперечному напрямку частини для вміщення засувки, ніж розмір першої секції 4.1 направляючого засобу у відповідному напрямку, 7 що дає можливість переміщення першої секції 4.1 у просторі 5 типу паза. Запірна планка 1 має отвори 6 на обох своїх кінцях для закріплення її. Частина для вміщенні засувки простягається по суті по всій довжині запірної планки. Навпроти положень отворів запірної планки 1 у частині 3 для вміщення засувки розміщені отвори 7, які є подовженими у поперечному напрямку її і які дають можливість розміщати частину 3 у різних положеннях під час її встановлення. Отвори 7 і простір 5 типу паза , а також отвори б і перша секція 4.1 направляючого засобу розміщують по відношенню одні до інших так, що їх положення дають можливість відносного зміщення частини 3 для вміщення засувки і запірної планки 1. Конструкція пристрою запірної планки є такою, що , коли вона змонтована на рамі, то частина 3 для вміщення засувки затиснена між запірною планкою 1 і поверхнею рами і тому її переміщення є неможливим при нормальному використанні. Коли необхідно регулювання, наприклад, при стисненні ущільнень двері, то фіксуючі гвинти пристрою запірної планки (не показані) вивільняють. Внаслідок чого, частина для вміщення засувки під запірною планкою може бути переміщена у поперечному напрямку у нове положення і після цього фіксуючі гвинти можуть бути затягнуті знову. Прорізи або подібні елементи (не показані) можуть бути утворені на протилежних поверхнях запірної планки і частини для вміщення засувки простягненими у повздовжньому напрямку їх, завдяки чому може бути зменшена можливість їх відносного переміщення у поперечному напрямку, коли вони закріплені. Направляючі засоби 4 більш чітко показані на фіг.2 і 4. Перша секція 4.1 цих засобів переважно утворена шляхом згину за запірну планку, або донизу на фіг.2, частини матеріалу планки, так що матеріал зміщається від положення отвору засувки, утворюючи -отвір запірної планки. Перша секція 4.1 є переважно паралельною поверхні, яка перпендикулярна до запірної планки. Вона може також мати інші орієнтації і в такому випадку форма або кут простору 5 відносно рівня поверхні запірної планки повинен кореспондуватися з напрямком секції 4.1. Ця операція може бути виконана, використовуючи матеріалу, який знаходиться у положенні отвору для засувки, і при цьому перша секція 4.1 простим шляхом стає плоскою частиною. Додатково, в цьому випадку утримання і регулювання частини 3 для вміщення засувки є надійним і простим. Направляючий засіб має також другу секцію 4.2, яка розташована на кінці першої секції 4.1 по суті паралельно поверхні запірної планки 1 і на певній відстані від поверхні запірної планки. Друга секція 4.2 може мати форму циліндричного пальця або йому подібну. Першу секцію (фіг.2) виготовляють штампуванням площинного матеріалу першої секції 4.1 за допомогою прийнятного інструмента так, щоб в ньому був утворений виступ. Останній розміщений так, що виступає у напрямку протилежно від отвору для засувки. Секцію 4.2 направляючого засобу 82046 8 розміщують разом направляючими отворами 8, які розміщені у частині для вміщення засувки так, що виступ переміщається під дією направлення направляючих отворів 8. В залежності від розміщення направляючий засіб і направляючий отвір визначають разом відносне положення частини 3 для вміщення засувки і запірної планки. Направляючі отвори 8 утворюють замкнену криву, яка формує і визначає отвір. В цьому випадку, другу секцію 4.2 направляючого і фіксуючого засобу розміщують у отворі, який визначений направляючими отворами. Це сприяє замиканню запірної планки 1 і частини 3 для засувки одна відносно другої у зміщеному положенні так, що вони залишаються з'єднаними разом. При цьому, запірна планка 1 і частина 3 для вміщення засувки можуть утримуватися разом і коли пристрій не змонтований на рамі двері. Направляючий отвір 8 має дві паралельні поверхові секції 8.1 і 8.2 по суті на другій відстані одна від одної, при цьому, друга поверхнева секція 8.2 крім того має принаймні одну зону 8.3, в межах якої поверхневі секції є локально ближчими одна до одної, тобто знаходяться на відстані, яка менше ніж друга відстань. Внаслідок цього, в зоні за межами зони 8.3 пристосування другої секції 4.2 направляючого засобу до отвору є більш . вільним і у такій зоні вона знаходить своє положення легше. Зона 8.3 є переважно криволінійною поверхнею. При такому рішенні, забезпечується легке встановлення вірних відносних положень запірної планки і частини для вміщення засувки. На фіг.4 запірна планка 1 показана у вигляді прямо збоку. Можна добре бачити, що отвори 6 утворені так, що при їх штампуванні матеріал запірної планки витягнений по краях отвору від задньої поверхні запірної планки (донизу на фіг.4) і простягнений на певну відстань донизу. Частина 3 для вміщення засувки має, у положенні кожного отвору 6 запірної планки 1, направляючу канавку 9 або подібний елемент, у зоні якого також розташовані подовжені отвори 7 частини 3. При комбінованій дії цих факторів покращується направлення відносного переміщення запірної планки 1 і частини 3. На фіг.4, на відміну від інших фігур, другу секцію 4.2 направляючого засобу утворюють шляхом згинання кінця першої секції в напрямку від отвору для засувки. Винахід не обмежується описаним втіленням і можливі різні модифікації його в межах визначених формулою винаходу. Наприклад, друга секція 4.2 кожного з направляючих засобів може також простягатися до отвору для засувки і в цьому випадку ' направляючі секції 8.1, 8.2, 8.3 розташовують відповідним чином. 9 82046 10
