Куля для кульового крана

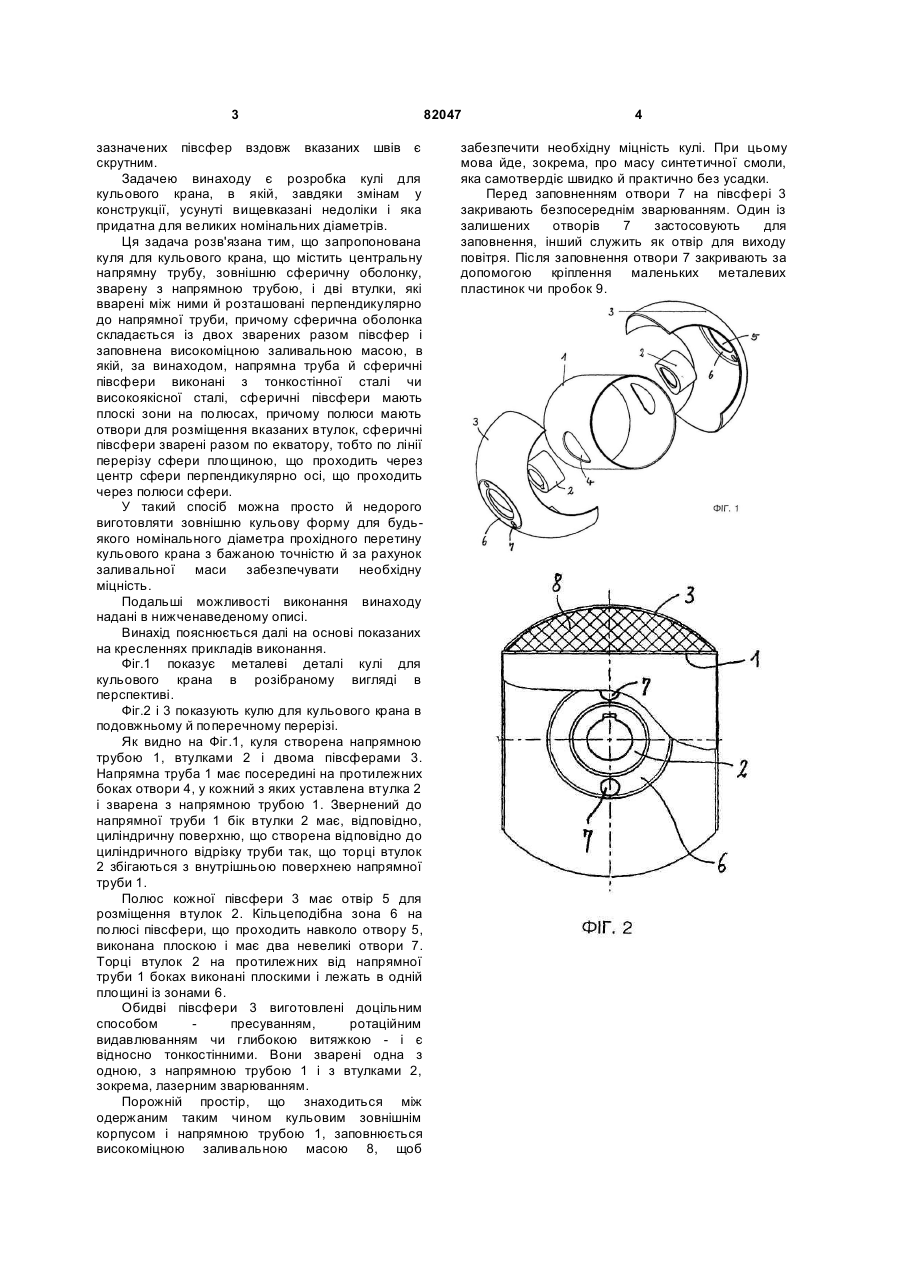

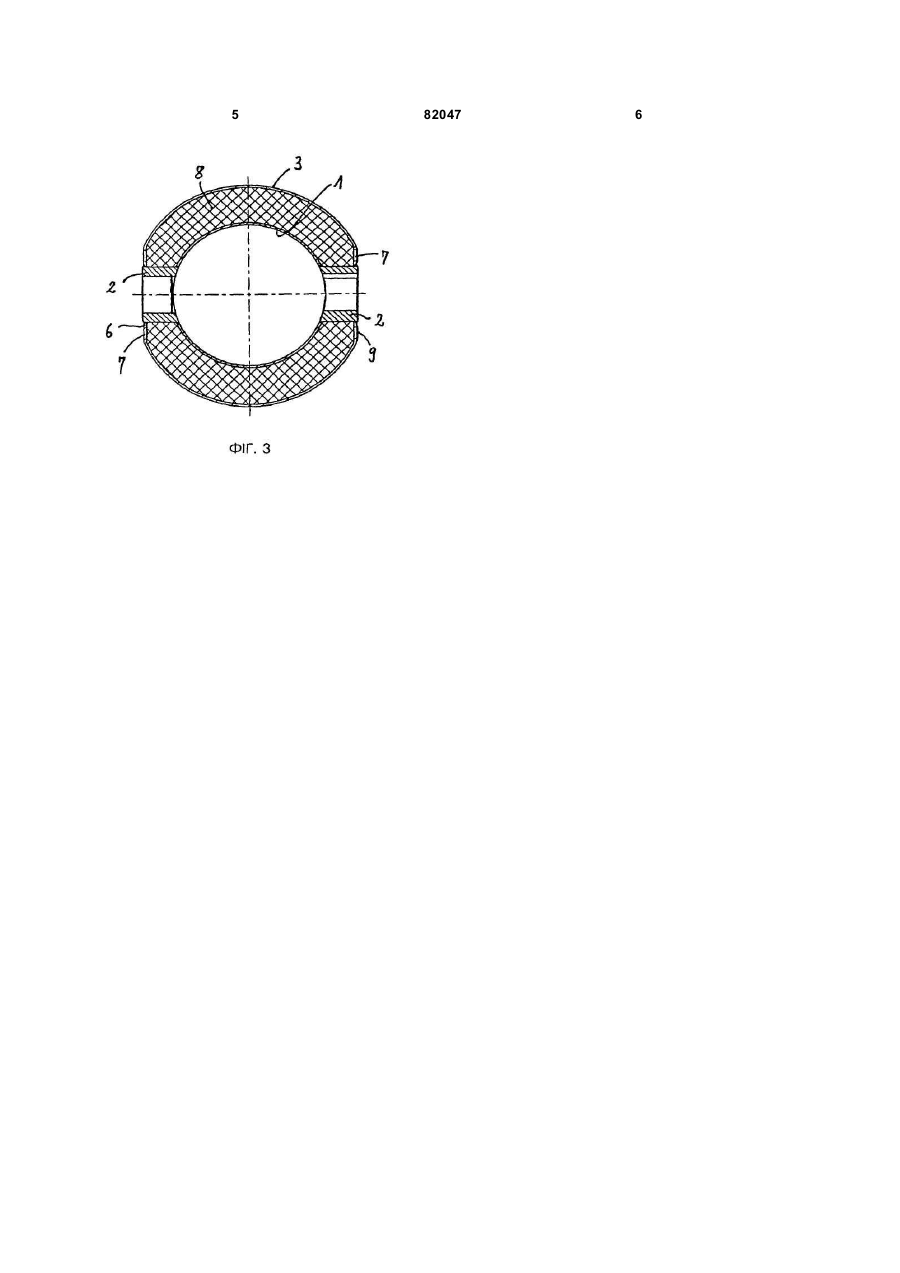

1. Куля для кульового крана, що містить центральну напрямну трубу (1), зовнішню сферичну оболонку, зварену із напрямною трубою (1), і дві втулки (2), які вварені між ними й розташовані перпендикулярно до напрямної труби (1), причому сферична оболонка складається з двох зварених разом півсфер (3) і заповнена високоміцною заливальною масою, яка відрізняється тим, що напрямна труба (1) і сферичні півсфери (3) виконані з тонкостінної сталі C2 1 3 зазначених півсфер вздовж вказаних швів є скрутним. Задачею винаходу є розробка кулі для кульового крана, в якій, завдяки змінам у конструкції, усунуті вищевказані недоліки і яка придатна для великих номінальних діаметрів. Ця задача розв'язана тим, що запропонована куля для кульового крана, що містить центральну напрямну трубу, зовнішню сферичну оболонку, зварену з напрямною трубою, і дві втулки, які вварені між ними й розташовані перпендикулярно до напрямної труби, причому сферична оболонка складається із двох зварених разом півсфер і заповнена високоміцною заливальною масою, в якій, за винаходом, напрямна труба й сферичні півсфери виконані з тонкостінної сталі чи високоякісної сталі, сферичні півсфери мають плоскі зони на полюсах, причому полюси мають отвори для розміщення вказаних втулок, сферичні півсфери зварені разом по екватору, тобто по лінії перерізу сфери площиною, що проходить через центр сфери перпендикулярно осі, що проходить через полюси сфери. У такий спосіб можна просто й недорого виготовляти зовнішню кульову форму для будьякого номінального діаметра прохідного перетину кульового крана з бажаною точністю й за рахунок заливальної маси забезпечувати необхідну міцність. Подальші можливості виконання винаходу надані в нижченаведеному описі. Винахід пояснюється далі на основі показаних на кресленнях прикладів виконання. Фіг.1 показує металеві деталі кулі для кульового крана в розібраному вигляді в перспективі. Фіг.2 і 3 показують кулю для кульового крана в подовжньому й поперечному перерізі. Як видно на Фіг.1, куля створена напрямною трубою 1, втулками 2 і двома півсферами 3. Напрямна труба 1 має посередині на протилежних боках отвори 4, у кожний з яких уставлена втулка 2 і зварена з напрямною трубою 1. Звернений до напрямної труби 1 бік втулки 2 має, відповідно, циліндричну поверхню, що створена відповідно до циліндричного відрізку труби так, що торці втулок 2 збігаються з внутрішньою поверхнею напрямної труби 1. Полюс кожної півсфери 3 має отвір 5 для розміщення втулок 2. Кільцеподібна зона 6 на полюсі півсфери, що проходить навколо отвору 5, виконана плоскою і має два невеликі отвори 7. Торці втулок 2 на протилежних від напрямної труби 1 боках виконані плоскими і лежать в одній площині із зонами 6. Обидві півсфери 3 виготовлені доцільним способом пресуванням, ротаційним видавлюванням чи глибокою витяжкою - і є відносно тонкостінними. Вони зварені одна з одною, з напрямною трубою 1 і з втулками 2, зокрема, лазерним зварюванням. Порожній простір, що знаходиться між одержаним таким чином кульовим зовнішнім корпусом і напрямною трубою 1, заповнюється високоміцною заливальною масою 8, щоб 82047 4 забезпечити необхідну міцність кулі. При цьому мова йде, зокрема, про масу синтетичної смоли, яка самотвердіє швидко й практично без усадки. Перед заповненням отвори 7 на півсфері 3 закривають безпосереднім зварюванням. Один із залишених отворів 7 застосовують для заповнення, інший служить як отвір для виходу повітря. Після заповнення отвори 7 закривають за допомогою кріплення маленьких металевих пластинок чи пробок 9. 5 82047 6
