Порошковий вогнегасник

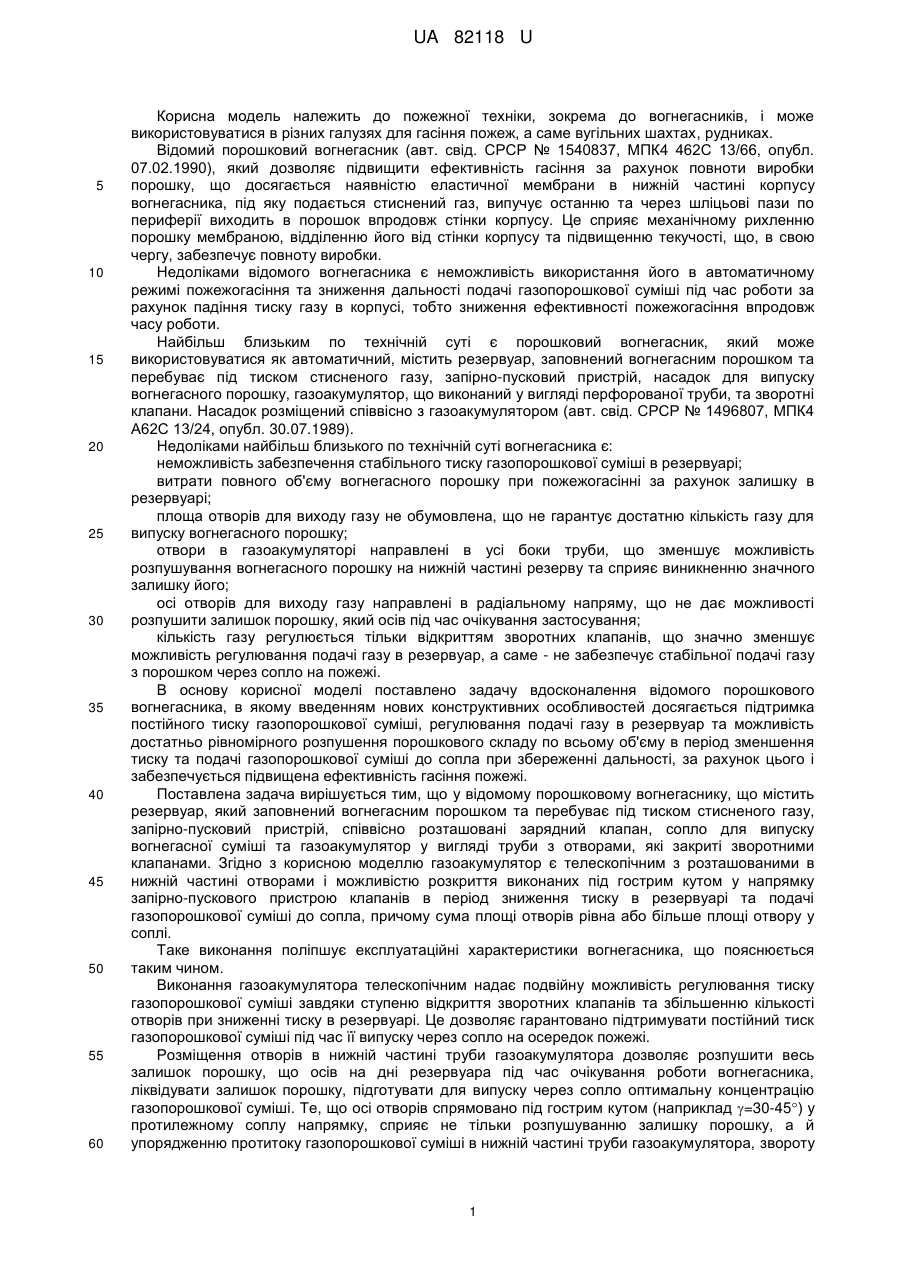

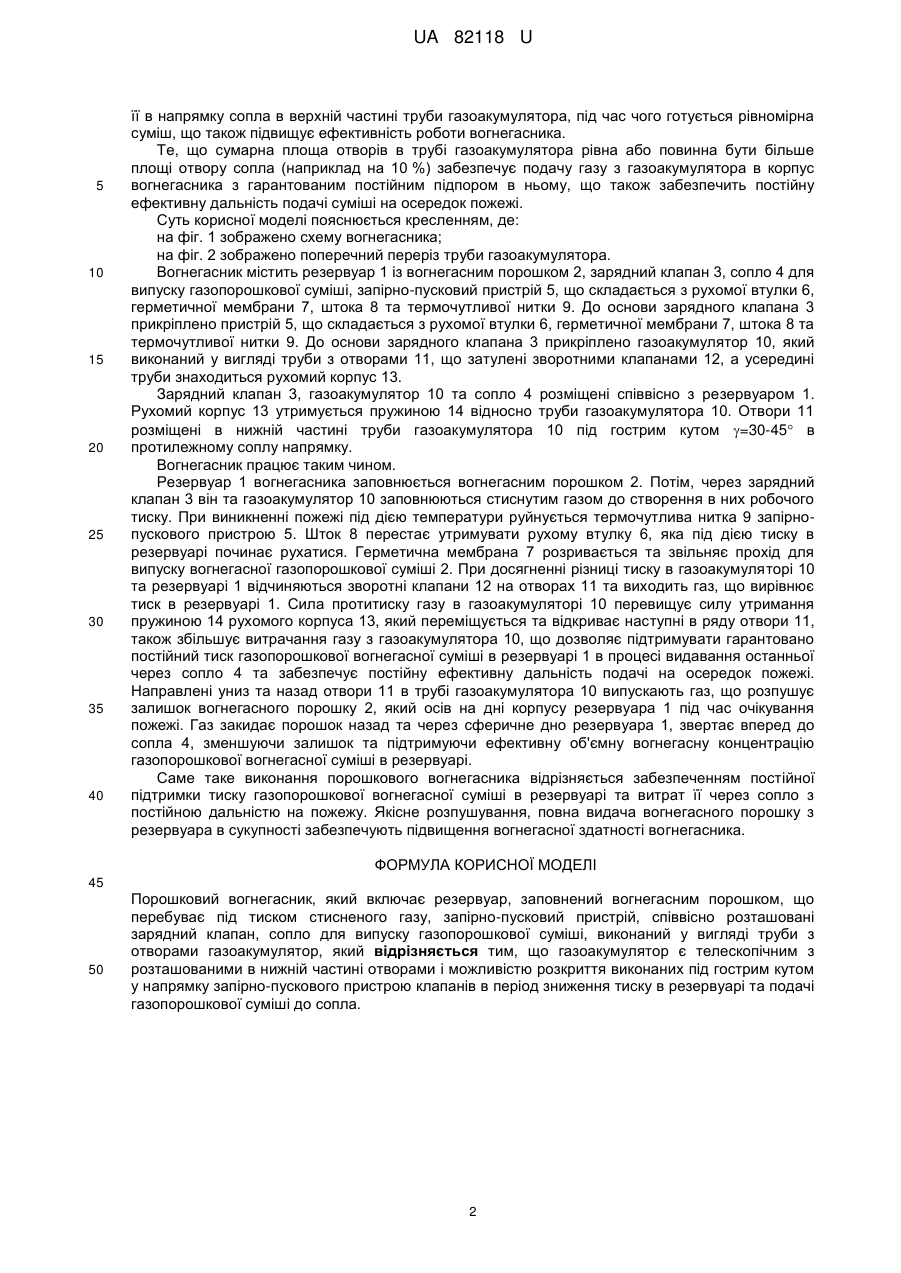

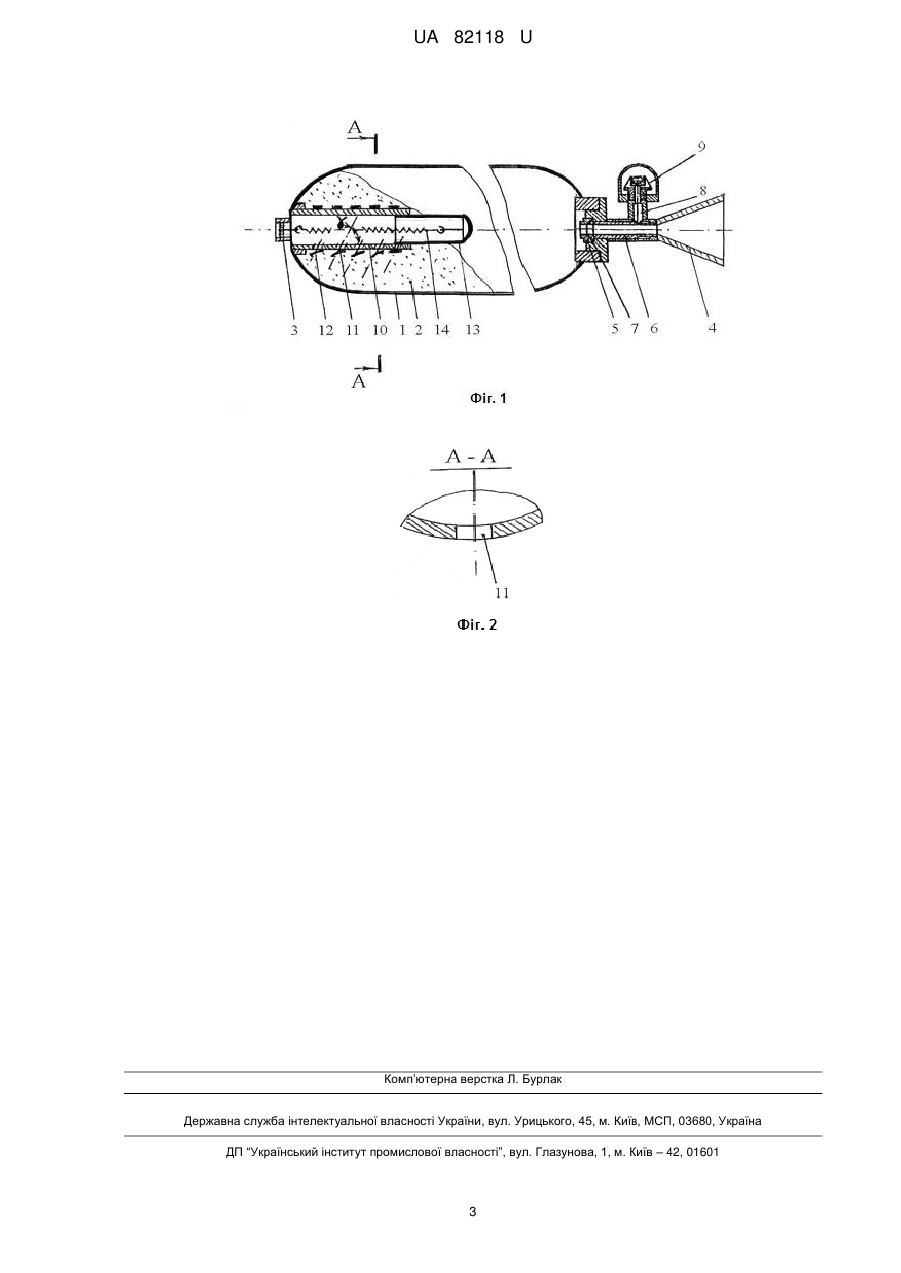

Реферат: Порошковий вогнегасник, включає резервуар, заповнений вогнегасним порошком, що перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску газопорошкової суміші, виконаний у вигляді труби з отворами газоакумулятор. Газоакумулятор є телескопічним з розташованими в нижній частині отворами і можливістю розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошкової суміші до сопла. UA 82118 U (54) ПОРОШКОВИЙ ВОГНЕГАСНИК UA 82118 U UA 82118 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пожежної техніки, зокрема до вогнегасників, і може використовуватися в різних галузях для гасіння пожеж, а саме вугільних шахтах, рудниках. Відомий порошковий вогнегасник (авт. свід. СРСР № 1540837, МПК4 462С 13/66, опубл. 07.02.1990), який дозволяє підвищити ефективність гасіння за рахунок повноти виробки порошку, що досягається наявністю еластичної мембрани в нижній частині корпусу вогнегасника, під яку подається стиснений газ, випучує останню та через шліцьові пази по периферії виходить в порошок впродовж стінки корпусу. Це сприяє механічному рихленню порошку мембраною, відділенню його від стінки корпусу та підвищенню текучості, що, в свою чергу, забезпечує повноту виробки. Недоліками відомого вогнегасника є неможливість використання його в автоматичному режимі пожежогасіння та зниження дальності подачі газопорошкової суміші під час роботи за рахунок падіння тиску газу в корпусі, тобто зниження ефективності пожежогасіння впродовж часу роботи. Найбільш близьким по технічній суті є порошковий вогнегасник, який може використовуватися як автоматичний, містить резервуар, заповнений вогнегасним порошком та перебуває під тиском стисненого газу, запірно-пусковий пристрій, насадок для випуску вогнегасного порошку, газоакумулятор, що виконаний у вигляді перфорованої труби, та зворотні клапани. Насадок розміщений співвісно з газоакумулятором (авт. свід. СРСР № 1496807, МПК4 А62С 13/24, опубл. 30.07.1989). Недоліками найбільш близького по технічній суті вогнегасника є: неможливість забезпечення стабільного тиску газопорошкової суміші в резервуарі; витрати повного об'єму вогнегасного порошку при пожежогасінні за рахунок залишку в резервуарі; площа отворів для виходу газу не обумовлена, що не гарантує достатню кількість газу для випуску вогнегасного порошку; отвори в газоакумуляторі направлені в усі боки труби, що зменшує можливість розпушування вогнегасного порошку на нижній частині резерву та сприяє виникненню значного залишку його; осі отворів для виходу газу направлені в радіальному напряму, що не дає можливості розпушити залишок порошку, який осів під час очікування застосування; кількість газу регулюється тільки відкриттям зворотних клапанів, що значно зменшує можливість регулювання подачі газу в резервуар, а саме - не забезпечує стабільної подачі газу з порошком через сопло на пожежі. В основу корисної моделі поставлено задачу вдосконалення відомого порошкового вогнегасника, в якому введенням нових конструктивних особливостей досягається підтримка постійного тиску газопорошкової суміші, регулювання подачі газу в резервуар та можливість достатньо рівномірного розпушення порошкового складу по всьому об'єму в період зменшення тиску та подачі газопорошкової суміші до сопла при збереженні дальності, за рахунок цього і забезпечується підвищена ефективність гасіння пожежі. Поставлена задача вирішується тим, що у відомому порошковому вогнегаснику, що містить резервуар, який заповнений вогнегасним порошком та перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску вогнегасної суміші та газоакумулятор у вигляді труби з отворами, які закриті зворотними клапанами. Згідно з корисною моделлю газоакумулятор є телескопічним з розташованими в нижній частині отворами і можливістю розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошкової суміші до сопла, причому сума площі отворів рівна або більше площі отвору у соплі. Таке виконання поліпшує експлуатаційні характеристики вогнегасника, що пояснюється таким чином. Виконання газоакумулятора телескопічним надає подвійну можливість регулювання тиску газопорошкової суміші завдяки ступеню відкриття зворотних клапанів та збільшенню кількості отворів при зниженні тиску в резервуарі. Це дозволяє гарантовано підтримувати постійний тиск газопорошкової суміші під час її випуску через сопло на осередок пожежі. Розміщення отворів в нижній частині труби газоакумулятора дозволяє розпушити весь залишок порошку, що осів на дні резервуара під час очікування роботи вогнегасника, ліквідувати залишок порошку, підготувати для випуску через сопло оптимальну концентрацію газопорошкової суміші. Те, що осі отворів спрямовано під гострим кутом (наприклад =30-45) у протилежному соплу напрямку, сприяє не тільки розпушуванню залишку порошку, а й упорядженню протитоку газопорошкової суміші в нижній частині труби газоакумулятора, звороту 1 UA 82118 U 5 10 15 20 25 30 35 40 її в напрямку сопла в верхній частині труби газоакумулятора, під час чого готується рівномірна суміш, що також підвищує ефективність роботи вогнегасника. Те, що сумарна площа отворів в трубі газоакумулятора рівна або повинна бути більше площі отвору сопла (наприклад на 10 %) забезпечує подачу газу з газоакумулятора в корпус вогнегасника з гарантованим постійним підпором в ньому, що також забезпечить постійну ефективну дальність подачі суміші на осередок пожежі. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 зображено схему вогнегасника; на фіг. 2 зображено поперечний переріз труби газоакумулятора. Вогнегасник містить резервуар 1 із вогнегасним порошком 2, зарядний клапан 3, сопло 4 для випуску газопорошкової суміші, запірно-пусковий пристрій 5, що складається з рухомої втулки 6, герметичної мембрани 7, штока 8 та термочутливої нитки 9. До основи зарядного клапана 3 прикріплено пристрій 5, що складається з рухомої втулки 6, герметичної мембрани 7, штока 8 та термочутливої нитки 9. До основи зарядного клапана 3 прикріплено газоакумулятор 10, який виконаний у вигляді труби з отворами 11, що затулені зворотними клапанами 12, а усередині труби знаходиться рухомий корпус 13. Зарядний клапан 3, газоакумулятор 10 та сопло 4 розміщені співвісно з резервуаром 1. Рухомий корпус 13 утримується пружиною 14 відносно труби газоакумулятора 10. Отвори 11 розміщені в нижній частині труби газоакумулятора 10 під гострим кутом =30-45 в протилежному соплу напрямку. Вогнегасник працює таким чином. Резервуар 1 вогнегасника заповнюється вогнегасним порошком 2. Потім, через зарядний клапан 3 він та газоакумулятор 10 заповнюються стиснутим газом до створення в них робочого тиску. При виникненні пожежі під дією температури руйнується термочутлива нитка 9 запірнопускового пристрою 5. Шток 8 перестає утримувати рухому втулку 6, яка під дією тиску в резервуарі починає рухатися. Герметична мембрана 7 розривається та звільняє прохід для випуску вогнегасної газопорошкової суміші 2. При досягненні різниці тиску в газоакумуляторі 10 та резервуарі 1 відчиняються зворотні клапани 12 на отворах 11 та виходить газ, що вирівнює тиск в резервуарі 1. Сила протитиску газу в газоакумуляторі 10 перевищує силу утримання пружиною 14 рухомого корпуса 13, який переміщується та відкриває наступні в ряду отвори 11, також збільшує витрачання газу з газоакумулятора 10, що дозволяє підтримувати гарантовано постійний тиск газопорошкової вогнегасної суміші в резервуарі 1 в процесі видавання останньої через сопло 4 та забезпечує постійну ефективну дальність подачі на осередок пожежі. Направлені униз та назад отвори 11 в трубі газоакумулятора 10 випускають газ, що розпушує залишок вогнегасного порошку 2, який осів на дні корпусу резервуара 1 під час очікування пожежі. Газ закидає порошок назад та через сферичне дно резервуара 1, звертає вперед до сопла 4, зменшуючи залишок та підтримуючи ефективну об'ємну вогнегасну концентрацію газопорошкової вогнегасної суміші в резервуарі. Саме таке виконання порошкового вогнегасника відрізняється забезпеченням постійної підтримки тиску газопорошкової вогнегасної суміші в резервуарі та витрат її через сопло з постійною дальністю на пожежу. Якісне розпушування, повна видача вогнегасного порошку з резервуара в сукупності забезпечують підвищення вогнегасної здатності вогнегасника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Порошковий вогнегасник, який включає резервуар, заповнений вогнегасним порошком, що перебуває під тиском стисненого газу, запірно-пусковий пристрій, співвісно розташовані зарядний клапан, сопло для випуску газопорошкової суміші, виконаний у вигляді труби з отворами газоакумулятор, який відрізняється тим, що газоакумулятор є телескопічним з розташованими в нижній частині отворами і можливістю розкриття виконаних під гострим кутом у напрямку запірно-пускового пристрою клапанів в період зниження тиску в резервуарі та подачі газопорошкової суміші до сопла. 2 UA 82118 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
