Порошковий вогнегасник

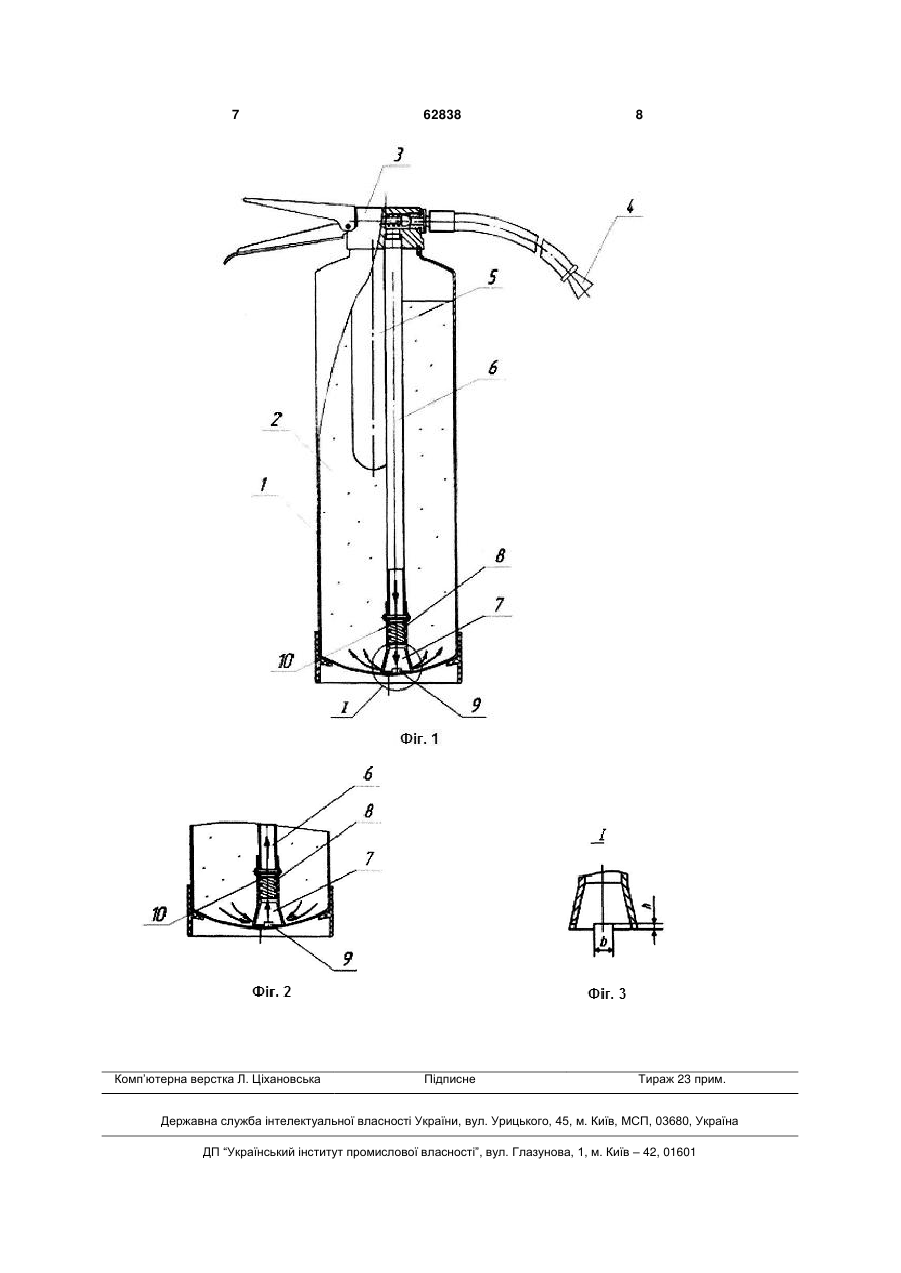

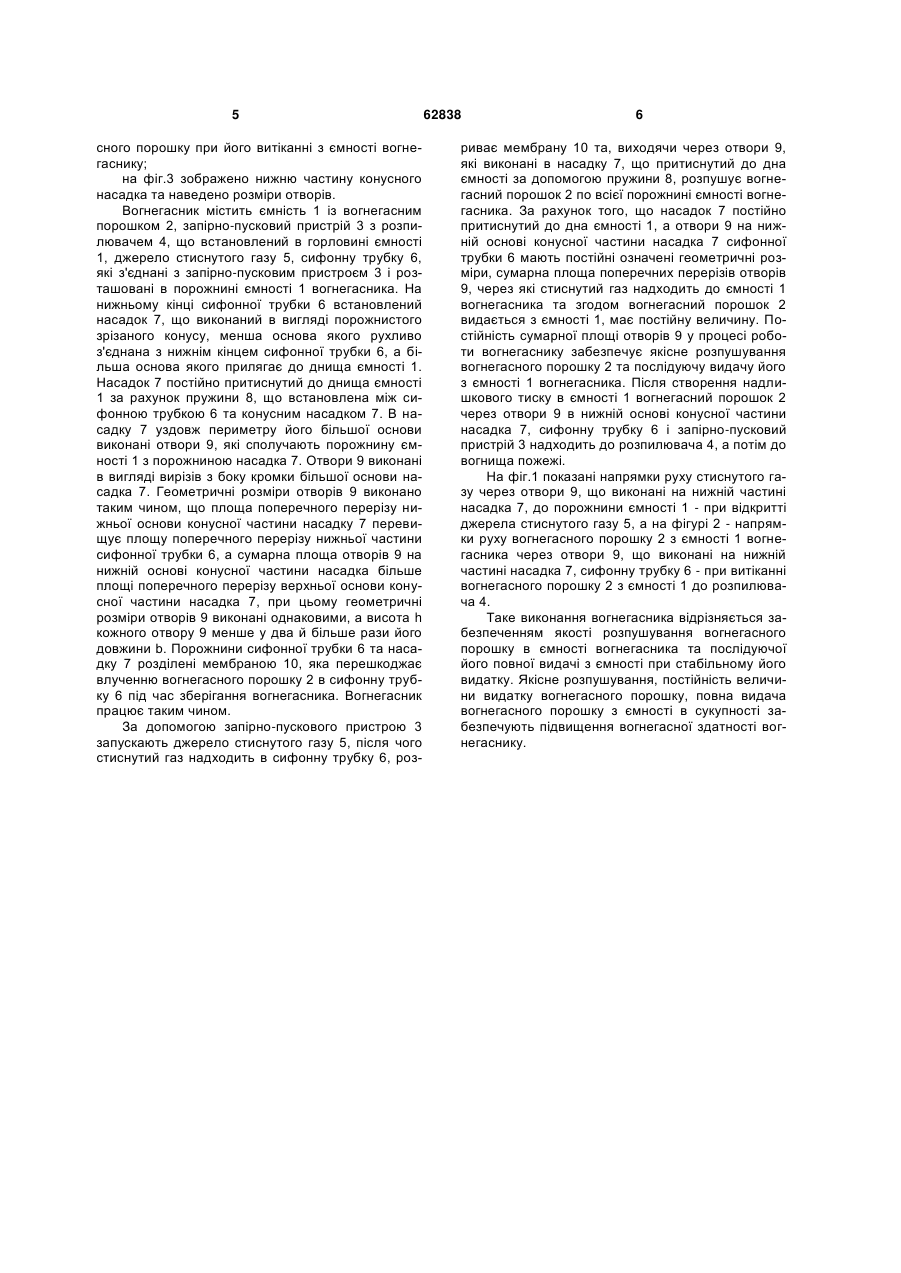

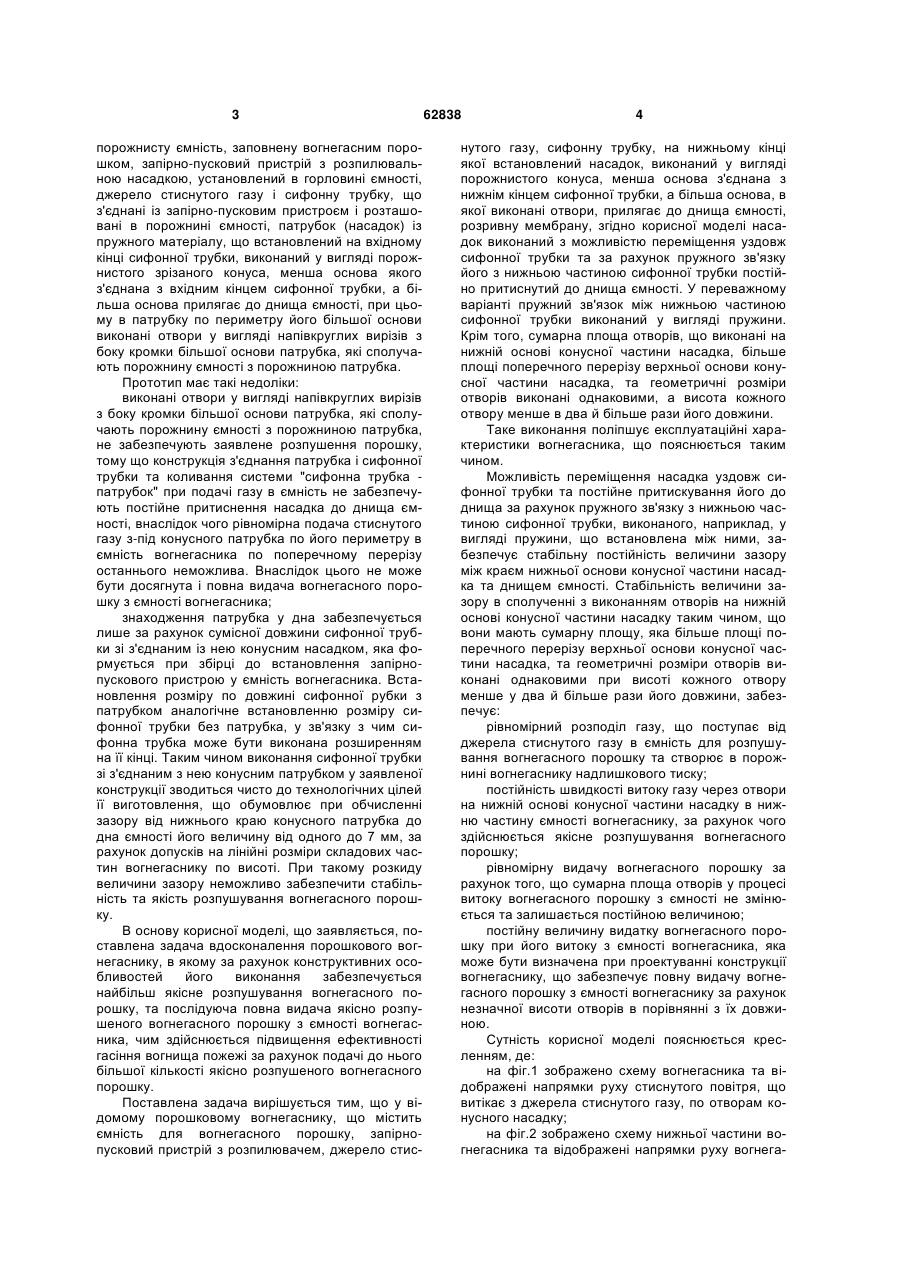

1. Порошковий вогнегасник, що містить ємність для вогнегасного порошку, запірно-пусковий пристрій з розпилювачем, джерело стисненого газу, сифонну трубку, на нижньому кінці якої встановлений насадок, виконаний у вигляді порожнистого конуса, менша основа якого жорстко з'єднана з нижнім кінцем сифонної трубки, а більша основа, 3 порожнисту ємність, заповнену вогнегасним порошком, запірно-пусковий пристрій з розпилювальною насадкою, установлений в горловині ємності, джерело стиснутого газу і сифонну трубку, що з'єднані із запірно-пусковим пристроєм і розташовані в порожнині ємності, патрубок (насадок) із пружного матеріалу, що встановлений на вхідному кінці сифонної трубки, виконаний у вигляді порожнистого зрізаного конуса, менша основа якого з'єднана з вхідним кінцем сифонної трубки, а більша основа прилягає до днища ємності, при цьому в патрубку по периметру його більшої основи виконані отвори у вигляді напівкруглих вирізів з боку кромки більшої основи патрубка, які сполучають порожнину ємності з порожниною патрубка. Прототип має такі недоліки: виконані отвори у вигляді напівкруглих вирізів з боку кромки більшої основи патрубка, які сполучають порожнину ємності з порожниною патрубка, не забезпечують заявлене розпушення порошку, тому що конструкція з'єднання патрубка і сифонної трубки та коливання системи "сифонна трубка патрубок" при подачі газу в ємність не забезпечують постійне притиснення насадка до днища ємності, внаслідок чого рівномірна подача стиснутого газу з-під конусного патрубка по його периметру в ємність вогнегасника по поперечному перерізу останнього неможлива. Внаслідок цього не може бути досягнута і повна видача вогнегасного порошку з ємності вогнегасника; знаходження патрубка у дна забезпечується лише за рахунок сумісної довжини сифонної трубки зі з'єднаним із нею конусним насадком, яка формується при збірці до встановлення запірнопускового пристрою у ємність вогнегасника. Встановлення розміру по довжині сифонної рубки з патрубком аналогічне встановленню розміру сифонної трубки без патрубка, у зв'язку з чим сифонна трубка може бути виконана розширенням на її кінці. Таким чином виконання сифонної трубки зі з'єднаним з нею конусним патрубком у заявленої конструкції зводиться чисто до технологічних цілей її виготовлення, що обумовлює при обчисленні зазору від нижнього краю конусного патрубка до дна ємності його величину від одного до 7 мм, за рахунок допусків на лінійні розміри складових частин вогнегаснику по висоті. При такому розкиду величини зазору неможливо забезпечити стабільність та якість розпушування вогнегасного порошку. В основу корисної моделі, що заявляється, поставлена задача вдосконалення порошкового вогнегаснику, в якому за рахунок конструктивних особливостей його виконання забезпечується найбільш якісне розпушування вогнегасного порошку, та послідуюча повна видача якісно розпушеного вогнегасного порошку з ємності вогнегасника, чим здійснюється підвищення ефективності гасіння вогнища пожежі за рахунок подачі до нього більшої кількості якісно розпушеного вогнегасного порошку. Поставлена задача вирішується тим, що у відомому порошковому вогнегаснику, що містить ємність для вогнегасного порошку, запірнопусковий пристрій з розпилювачем, джерело стис 62838 4 нутого газу, сифонну трубку, на нижньому кінці якої встановлений насадок, виконаний у вигляді порожнистого конуса, менша основа з'єднана з нижнім кінцем сифонної трубки, а більша основа, в якої виконані отвори, прилягає до днища ємності, розривну мембрану, згідно корисної моделі насадок виконаний з можливістю переміщення уздовж сифонної трубки та за рахунок пружного зв'язку його з нижньою частиною сифонної трубки постійно притиснутий до днища ємності. У переважному варіанті пружний зв'язок між нижньою частиною сифонної трубки виконаний у вигляді пружини. Крім того, сумарна площа отворів, що виконані на нижній основі конусної частини насадка, більше площі поперечного перерізу верхньої основи конусної частини насадка, та геометричні розміри отворів виконані однаковими, а висота кожного отвору менше в два й більше рази його довжини. Таке виконання поліпшує експлуатаційні характеристики вогнегасника, що пояснюється таким чином. Можливість переміщення насадка уздовж сифонної трубки та постійне притискування його до днища за рахунок пружного зв'язку з нижньою частиною сифонної трубки, виконаного, наприклад, у вигляді пружини, що встановлена між ними, забезпечує стабільну постійність величини зазору між краєм нижньої основи конусної частини насадка та днищем ємності. Стабільність величини зазору в сполученні з виконанням отворів на нижній основі конусної частини насадку таким чином, що вони мають сумарну площу, яка більше площі поперечного перерізу верхньої основи конусної частини насадка, та геометричні розміри отворів виконані однаковими при висоті кожного отвору менше у два й більше рази його довжини, забезпечує: рівномірний розподіл газу, що поступає від джерела стиснутого газу в ємність для розпушування вогнегасного порошку та створює в порожнині вогнегаснику надлишкового тиску; постійність швидкості витоку газу через отвори на нижній основі конусної частини насадку в нижню частину ємності вогнегаснику, за рахунок чого здійснюється якісне розпушування вогнегасного порошку; рівномірну видачу вогнегасного порошку за рахунок того, що сумарна площа отворів у процесі витоку вогнегасного порошку з ємності не змінюється та залишається постійною величиною; постійну величину видатку вогнегасного порошку при його витоку з ємності вогнегасника, яка може бути визначена при проектуванні конструкції вогнегаснику, що забезпечує повну видачу вогнегасного порошку з ємності вогнегаснику за рахунок незначної висоти отворів в порівнянні з їх довжиною. Сутність корисної моделі пояснюється кресленням, де: на фіг.1 зображено схему вогнегасника та відображені напрямки руху стиснутого повітря, що витікає з джерела стиснутого газу, по отворам конусного насадку; на фіг.2 зображено схему нижньої частини вогнегасника та відображені напрямки руху вогнега 5 сного порошку при його витіканні з ємності вогнегаснику; на фіг.3 зображено нижню частину конусного насадка та наведено розміри отворів. Вогнегасник містить ємність 1 із вогнегасним порошком 2, запірно-пусковий пристрій 3 з розпилювачем 4, що встановлений в горловині ємності 1, джерело стиснутого газу 5, сифонну трубку 6, які з'єднані з запірно-пусковим пристроєм 3 і розташовані в порожнині ємності 1 вогнегасника. На нижньому кінці сифонної трубки 6 встановлений насадок 7, що виконаний в вигляді порожнистого зрізаного конусу, менша основа якого рухливо з'єднана з нижнім кінцем сифонної трубки 6, а більша основа якого прилягає до днища ємності 1. Насадок 7 постійно притиснутий до днища ємності 1 за рахунок пружини 8, що встановлена між сифонною трубкою 6 та конусним насадком 7. В насадку 7 уздовж периметру його більшої основи виконані отвори 9, які сполучають порожнину ємності 1 з порожниною насадка 7. Отвори 9 виконані в вигляді вирізів з боку кромки більшої основи насадка 7. Геометричні розміри отворів 9 виконано таким чином, що площа поперечного перерізу нижньої основи конусної частини насадку 7 перевищує площу поперечного перерізу нижньої частини сифонної трубки 6, а сумарна площа отворів 9 на нижній основі конусної частини насадка більше площі поперечного перерізу верхньої основи конусної частини насадка 7, при цьому геометричні розміри отворів 9 виконані однаковими, а висота h кожного отвору 9 менше у два й більше рази його довжини b. Порожнини сифонної трубки 6 та насадку 7 розділені мембраною 10, яка перешкоджає влученню вогнегасного порошку 2 в сифонну трубку 6 під час зберігання вогнегасника. Вогнегасник працює таким чином. За допомогою запірно-пускового пристрою 3 запускають джерело стиснутого газу 5, після чого стиснутий газ надходить в сифонну трубку 6, роз 62838 6 риває мембрану 10 та, виходячи через отвори 9, які виконані в насадку 7, що притиснутий до дна ємності за допомогою пружини 8, розпушує вогнегасний порошок 2 по всієї порожнині ємності вогнегасника. За рахунок того, що насадок 7 постійно притиснутий до дна ємності 1, а отвори 9 на нижній основі конусної частини насадка 7 сифонної трубки 6 мають постійні означені геометричні розміри, сумарна площа поперечних перерізів отворів 9, через які стиснутий газ надходить до ємності 1 вогнегасника та згодом вогнегасний порошок 2 видається з ємності 1, має постійну величину. Постійність сумарної площі отворів 9 у процесі роботи вогнегаснику забезпечує якісне розпушування вогнегасного порошку 2 та послідуючу видачу його з ємності 1 вогнегасника. Після створення надлишкового тиску в ємності 1 вогнегасний порошок 2 через отвори 9 в нижній основі конусної частини насадка 7, сифонну трубку 6 і запірно-пусковий пристрій 3 надходить до розпилювача 4, а потім до вогнища пожежі. На фіг.1 показані напрямки руху стиснутого газу через отвори 9, що виконані на нижній частині насадка 7, до порожнини ємності 1 - при відкритті джерела стиснутого газу 5, а на фігурі 2 - напрямки руху вогнегасного порошку 2 з ємності 1 вогнегасника через отвори 9, що виконані на нижній частині насадка 7, сифонну трубку 6 - при витіканні вогнегасного порошку 2 з ємності 1 до розпилювача 4. Таке виконання вогнегасника відрізняється забезпеченням якості розпушування вогнегасного порошку в ємності вогнегасника та послідуючої його повної видачі з ємності при стабільному його видатку. Якісне розпушування, постійність величини видатку вогнегасного порошку, повна видача вогнегасного порошку з ємності в сукупності забезпечують підвищення вогнегасної здатності вогнегаснику. 7 Комп’ютерна верстка Л. Ціхановська 62838 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
