Склопакет із спеціальними можливостями

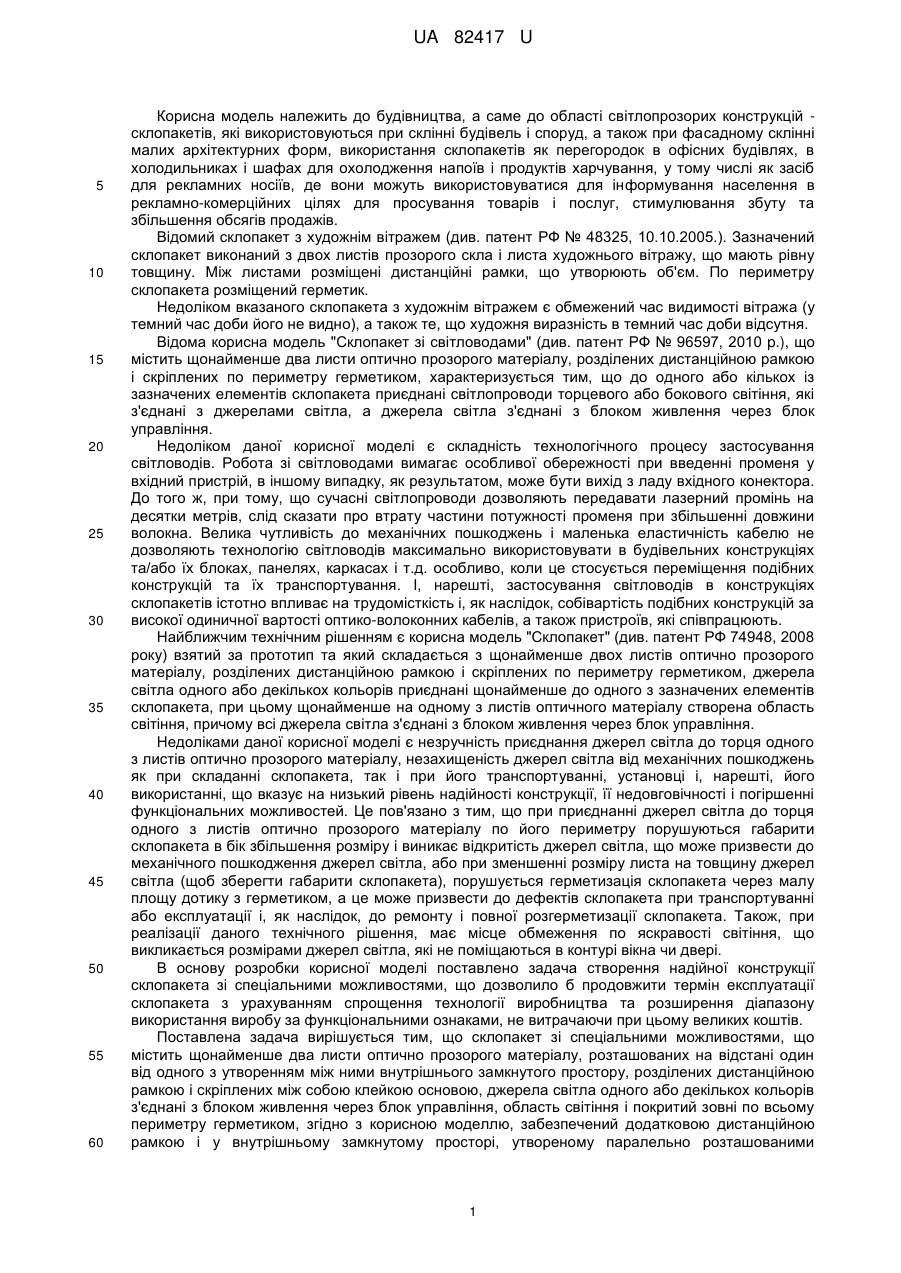

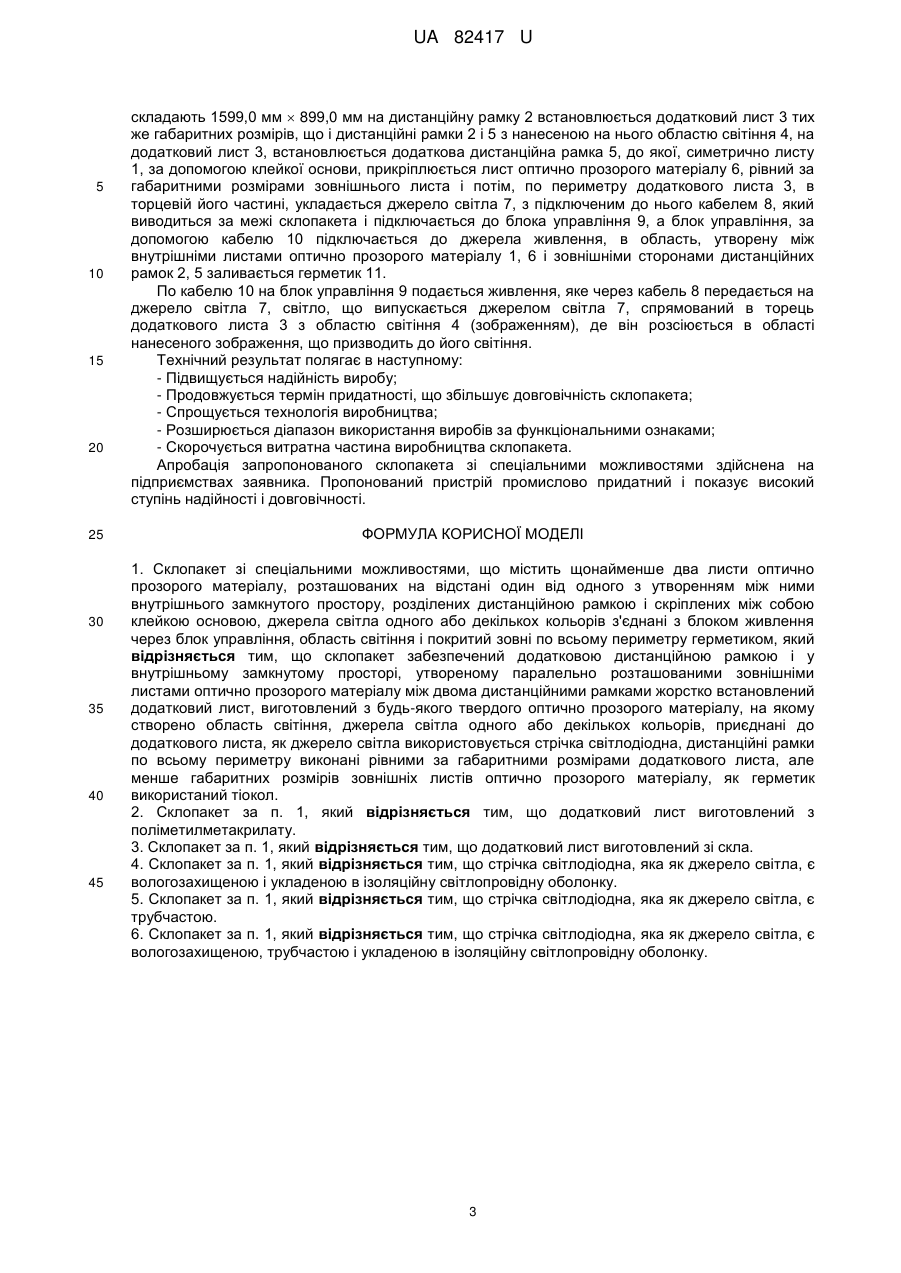

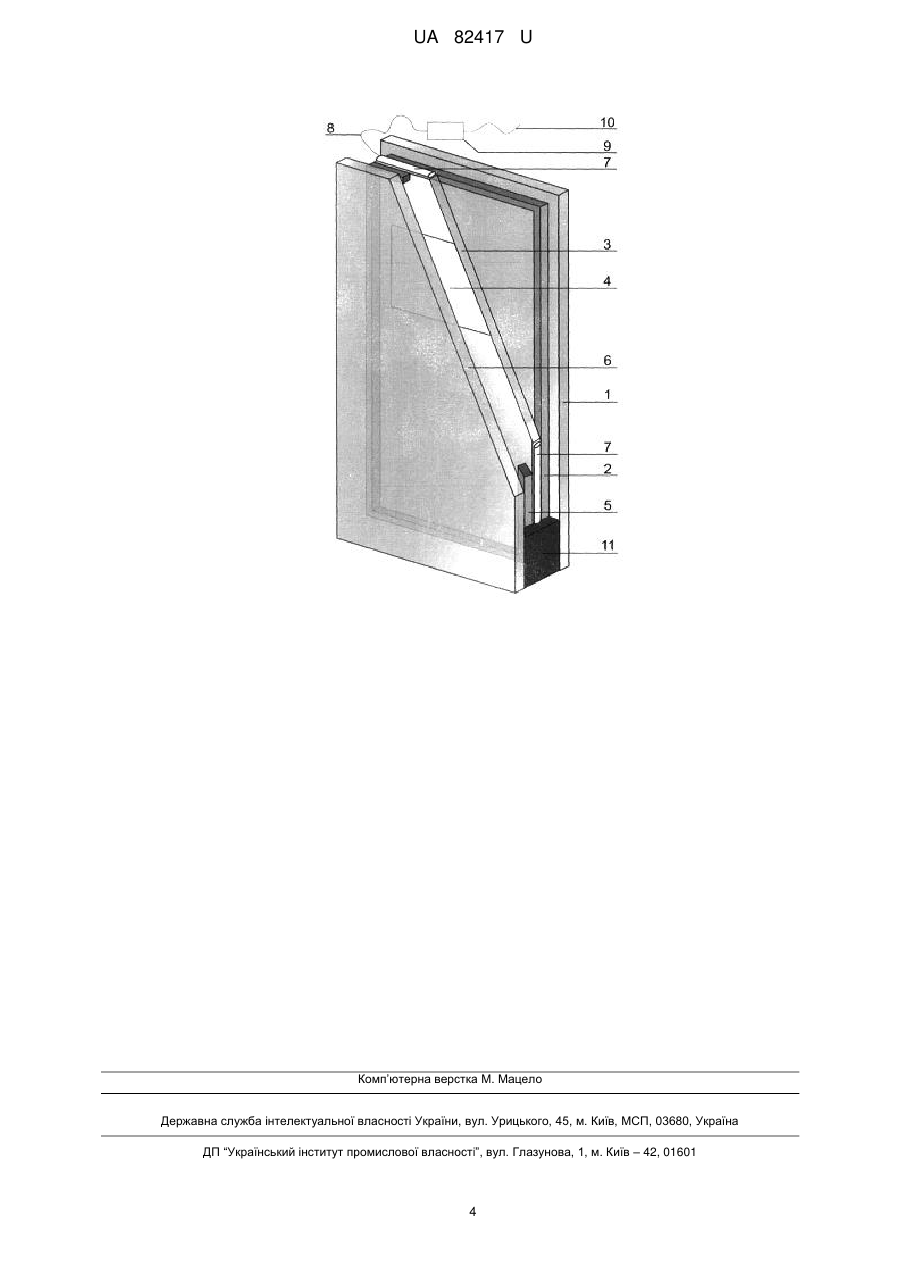

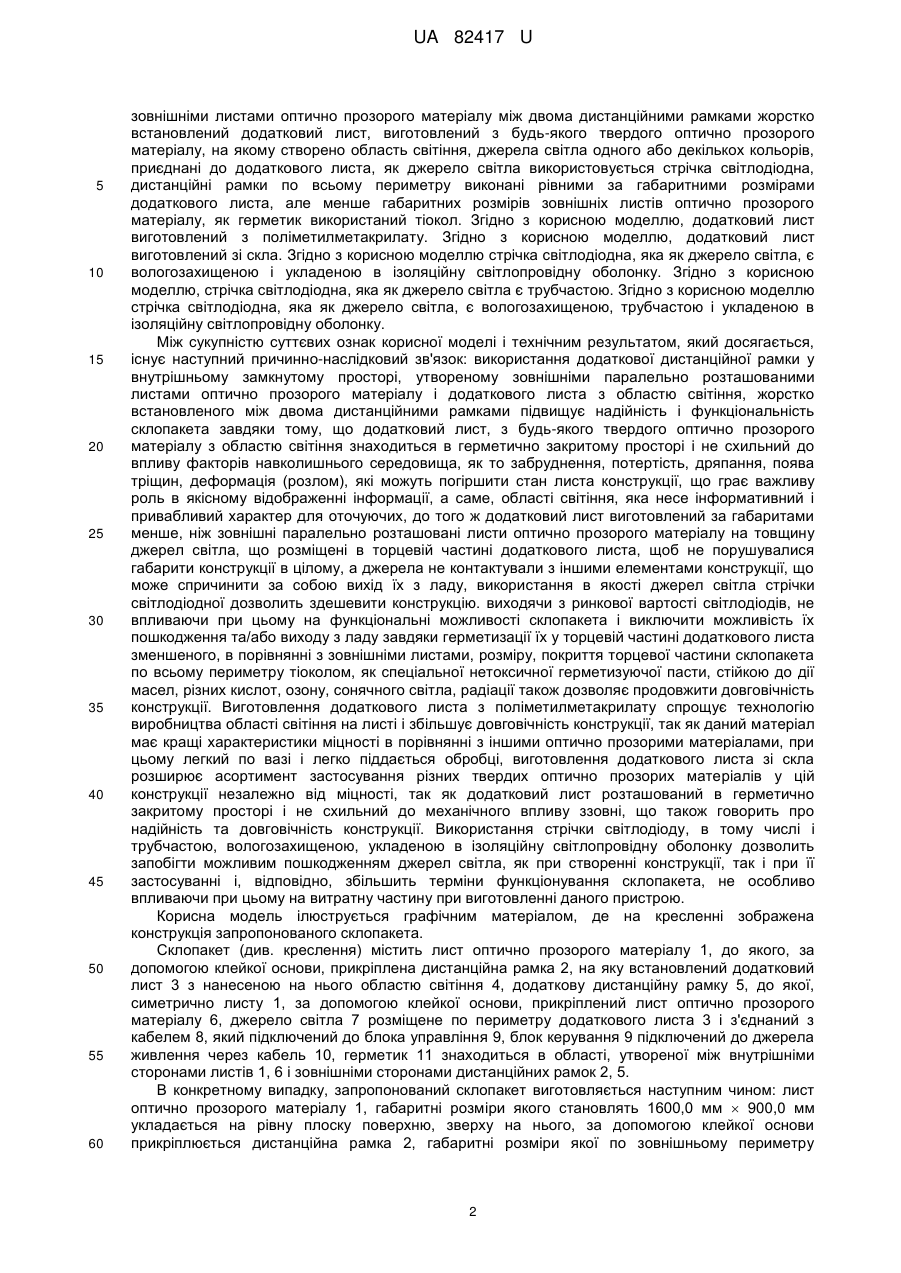

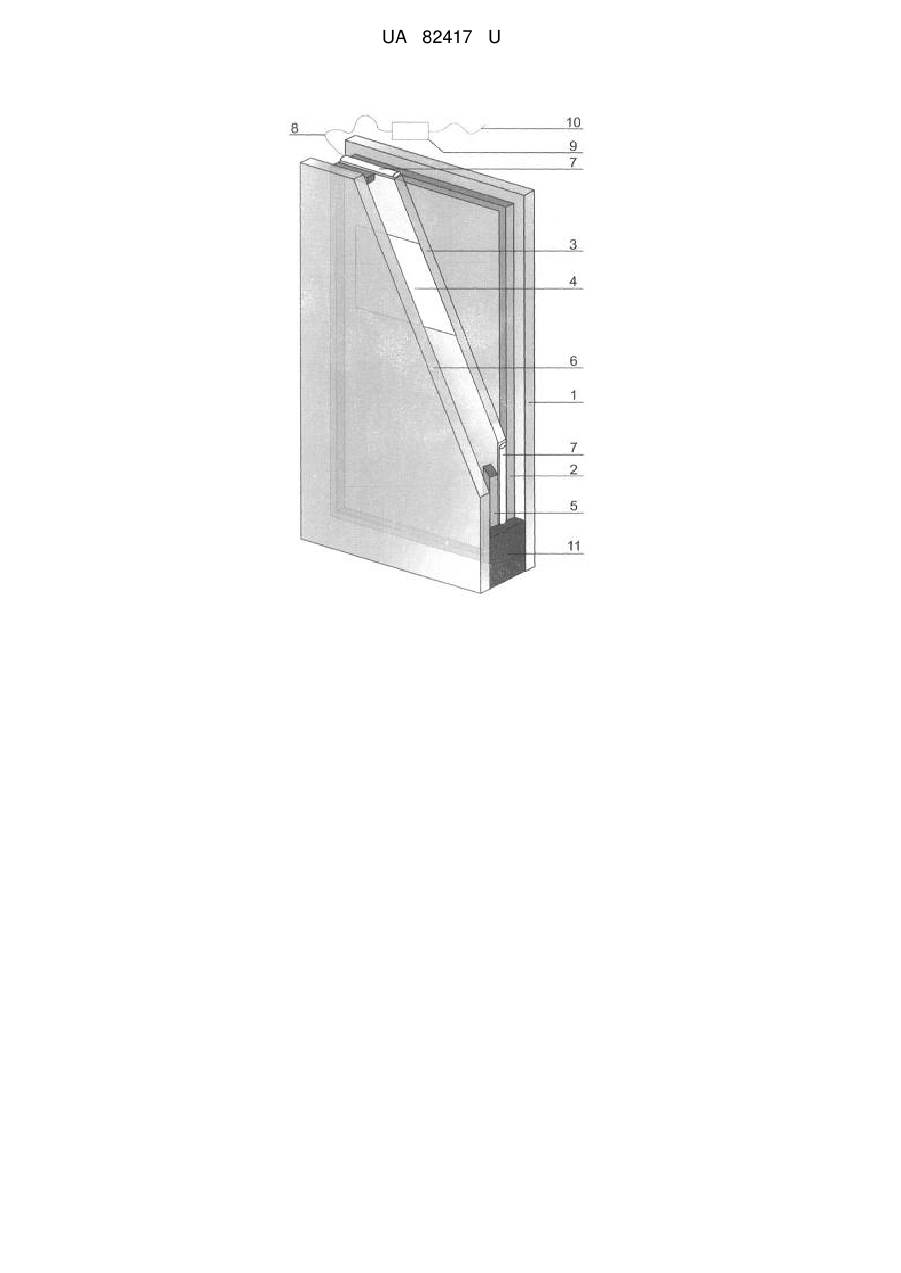

Реферат: UA 82417 U UA 82417 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до області світлопрозорих конструкцій склопакетів, які використовуються при склінні будівель і споруд, а також при фасадному склінні малих архітектурних форм, використання склопакетів як перегородок в офісних будівлях, в холодильниках і шафах для охолодження напоїв і продуктів харчування, у тому числі як засіб для рекламних носіїв, де вони можуть використовуватися для інформування населення в рекламно-комерційних цілях для просування товарів і послуг, стимулювання збуту та збільшення обсягів продажів. Відомий склопакет з художнім вітражем (див. патент РФ № 48325, 10.10.2005.). Зазначений склопакет виконаний з двох листів прозорого скла і листа художнього вітражу, що мають рівну товщину. Між листами розміщені дистанційні рамки, що утворюють об'єм. По периметру склопакета розміщений герметик. Недоліком вказаного склопакета з художнім вітражем є обмежений час видимості вітража (у темний час доби його не видно), а також те, що художня виразність в темний час доби відсутня. Відома корисна модель "Склопакет зі світловодами" (див. патент РФ № 96597, 2010 p.), що містить щонайменше два листи оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, характеризується тим, що до одного або кількох із зазначених елементів склопакета приєднані світлопроводи торцевого або бокового світіння, які з'єднані з джерелами світла, а джерела світла з'єднані з блоком живлення через блок управління. Недоліком даної корисної моделі є складність технологічного процесу застосування світловодів. Робота зі світловодами вимагає особливої обережності при введенні променя у вхідний пристрій, в іншому випадку, як результатом, може бути вихід з ладу вхідного конектора. До того ж, при тому, що сучасні світлопроводи дозволяють передавати лазерний промінь на десятки метрів, слід сказати про втрату частини потужності променя при збільшенні довжини волокна. Велика чутливість до механічних пошкоджень і маленька еластичність кабелю не дозволяють технологію світловодів максимально використовувати в будівельних конструкціях та/або їх блоках, панелях, каркасах і т.д. особливо, коли це стосується переміщення подібних конструкцій та їх транспортування. І, нарешті, застосування світловодів в конструкціях склопакетів істотно впливає на трудомісткість і, як наслідок, собівартість подібних конструкцій за високої одиничної вартості оптико-волоконних кабелів, а також пристроїв, які співпрацюють. Найближчим технічним рішенням є корисна модель "Склопакет" (див. патент РФ 74948, 2008 року) взятий за прототип та який складається з щонайменше двох листів оптично прозорого матеріалу, розділених дистанційною рамкою і скріплених по периметру герметиком, джерела світла одного або декількох кольорів приєднані щонайменше до одного з зазначених елементів склопакета, при цьому щонайменше на одному з листів оптичного матеріалу створена область світіння, причому всі джерела світла з'єднані з блоком живлення через блок управління. Недоліками даної корисної моделі є незручність приєднання джерел світла до торця одного з листів оптично прозорого матеріалу, незахищеність джерел світла від механічних пошкоджень як при складанні склопакета, так і при його транспортуванні, установці і, нарешті, його використанні, що вказує на низький рівень надійності конструкції, її недовговічності і погіршенні функціональних можливостей. Це пов'язано з тим, що при приєднанні джерел світла до торця одного з листів оптично прозорого матеріалу по його периметру порушуються габарити склопакета в бік збільшення розміру і виникає відкритість джерел світла, що може призвести до механічного пошкодження джерел світла, або при зменшенні розміру листа на товщину джерел світла (щоб зберегти габарити склопакета), порушується герметизація склопакета через малу площу дотику з герметиком, а це може призвести до дефектів склопакета при транспортуванні або експлуатації і, як наслідок, до ремонту і повної розгерметизації склопакета. Також, при реалізації даного технічного рішення, має місце обмеження по яскравості світіння, що викликається розмірами джерел світла, які не поміщаються в контурі вікна чи двері. В основу розробки корисної моделі поставлено задача створення надійної конструкції склопакета зі спеціальними можливостями, що дозволило б продовжити термін експлуатації склопакета з урахуванням спрощення технології виробництва та розширення діапазону використання виробу за функціональними ознаками, не витрачаючи при цьому великих коштів. Поставлена задача вирішується тим, що склопакет зі спеціальними можливостями, що містить щонайменше два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених дистанційною рамкою і скріплених між собою клейкою основою, джерела світла одного або декількох кольорів з'єднані з блоком живлення через блок управління, область світіння і покритий зовні по всьому периметру герметиком, згідно з корисною моделлю, забезпечений додатковою дистанційною рамкою і у внутрішньому замкнутому просторі, утвореному паралельно розташованими 1 UA 82417 U 5 10 15 20 25 30 35 40 45 50 55 60 зовнішніми листами оптично прозорого матеріалу між двома дистанційними рамками жорстко встановлений додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння, джерела світла одного або декількох кольорів, приєднані до додаткового листа, як джерело світла використовується стрічка світлодіодна, дистанційні рамки по всьому периметру виконані рівними за габаритними розмірами додаткового листа, але менше габаритних розмірів зовнішніх листів оптично прозорого матеріалу, як герметик використаний тіокол. Згідно з корисною моделлю, додатковий лист виготовлений з поліметилметакрилату. Згідно з корисною моделлю, додатковий лист виготовлений зі скла. Згідно з корисною моделлю стрічка світлодіодна, яка як джерело світла, є вологозахищеною і укладеною в ізоляційну світлопровідну оболонку. Згідно з корисною моделлю, стрічка світлодіодна, яка як джерело світла є трубчастою. Згідно з корисною моделлю стрічка світлодіодна, яка як джерело світла, є вологозахищеною, трубчастою і укладеною в ізоляційну світлопровідну оболонку. Між сукупністю суттєвих ознак корисної моделі і технічним результатом, який досягається, існує наступний причинно-наслідковий зв'язок: використання додаткової дистанційної рамки у внутрішньому замкнутому просторі, утвореному зовнішніми паралельно розташованими листами оптично прозорого матеріалу і додаткового листа з областю світіння, жорстко встановленого між двома дистанційними рамками підвищує надійність і функціональність склопакета завдяки тому, що додатковий лист, з будь-якого твердого оптично прозорого матеріалу з областю світіння знаходиться в герметично закритому просторі і не схильний до впливу факторів навколишнього середовища, як то забруднення, потертість, дряпання, поява тріщин, деформація (розлом), які можуть погіршити стан листа конструкції, що грає важливу роль в якісному відображенні інформації, а саме, області світіння, яка несе інформативний і привабливий характер для оточуючих, до того ж додатковий лист виготовлений за габаритами менше, ніж зовнішні паралельно розташовані листи оптично прозорого матеріалу на товщину джерел світла, що розміщені в торцевій частині додаткового листа, щоб не порушувалися габарити конструкції в цілому, а джерела не контактували з іншими елементами конструкції, що може спричинити за собою вихід їх з ладу, використання в якості джерел світла стрічки світлодіодної дозволить здешевити конструкцію. виходячи з ринкової вартості світлодіодів, не впливаючи при цьому на функціональні можливості склопакета і виключити можливість їх пошкодження та/або виходу з ладу завдяки герметизації їх у торцевій частині додаткового листа зменшеного, в порівнянні з зовнішніми листами, розміру, покриття торцевої частини склопакета по всьому периметру тіоколом, як спеціальної нетоксичної герметизуючої пасти, стійкою до дії масел, різних кислот, озону, сонячного світла, радіації також дозволяє продовжити довговічність конструкції. Виготовлення додаткового листа з поліметилметакрилату спрощує технологію виробництва області світіння на листі і збільшує довговічність конструкції, так як даний матеріал має кращі характеристики міцності в порівнянні з іншими оптично прозорими матеріалами, при цьому легкий по вазі і легко піддається обробці, виготовлення додаткового листа зі скла розширює асортимент застосування різних твердих оптично прозорих матеріалів у цій конструкції незалежно від міцності, так як додатковий лист розташований в герметично закритому просторі і не схильний до механічного впливу ззовні, що також говорить про надійність та довговічність конструкції. Використання стрічки світлодіоду, в тому числі і трубчастою, вологозахищеною, укладеною в ізоляційну світлопровідну оболонку дозволить запобігти можливим пошкодженням джерел світла, як при створенні конструкції, так і при її застосуванні і, відповідно, збільшить терміни функціонування склопакета, не особливо впливаючи при цьому на витратну частину при виготовленні даного пристрою. Корисна модель ілюструється графічним матеріалом, де на кресленні зображена конструкція запропонованого склопакета. Склопакет (див. креслення) містить лист оптично прозорого матеріалу 1, до якого, за допомогою клейкої основи, прикріплена дистанційна рамка 2, на яку встановлений додатковий лист 3 з нанесеною на нього областю світіння 4, додаткову дистанційну рамку 5, до якої, симетрично листу 1, за допомогою клейкої основи, прикріплений лист оптично прозорого матеріалу 6, джерело світла 7 розміщене по периметру додаткового листа 3 і з'єднаний з кабелем 8, який підключений до блока управління 9, блок керування 9 підключений до джерела живлення через кабель 10, герметик 11 знаходиться в області, утвореної між внутрішніми сторонами листів 1, 6 і зовнішніми сторонами дистанційних рамок 2, 5. В конкретному випадку, запропонований склопакет виготовляється наступним чином: лист оптично прозорого матеріалу 1, габаритні розміри якого становлять 1600,0 мм  900,0 мм укладається на рівну плоску поверхню, зверху на нього, за допомогою клейкої основи прикріплюється дистанційна рамка 2, габаритні розміри якої по зовнішньому периметру 2 UA 82417 U 5 10 15 20 25 30 35 40 45 складають 1599,0 мм  899,0 мм на дистанційну рамку 2 встановлюється додатковий лист 3 тих же габаритних розмірів, що і дистанційні рамки 2 і 5 з нанесеною на нього областю світіння 4, на додатковий лист 3, встановлюється додаткова дистанційна рамка 5, до якої, симетрично листу 1, за допомогою клейкої основи, прикріплюється лист оптично прозорого матеріалу 6, рівний за габаритними розмірами зовнішнього листа і потім, по периметру додаткового листа 3, в торцевій його частині, укладається джерело світла 7, з підключеним до нього кабелем 8, який виводиться за межі склопакета і підключається до блока управління 9, а блок управління, за допомогою кабелю 10 підключається до джерела живлення, в область, утворену між внутрішніми листами оптично прозорого матеріалу 1, 6 і зовнішніми сторонами дистанційних рамок 2, 5 заливається герметик 11. По кабелю 10 на блок управління 9 подається живлення, яке через кабель 8 передається на джерело світла 7, світло, що випускається джерелом світла 7, спрямований в торець додаткового листа 3 з областю світіння 4 (зображенням), де він розсіюється в області нанесеного зображення, що призводить до його світіння. Технічний результат полягає в наступному: - Підвищується надійність виробу; - Продовжується термін придатності, що збільшує довговічність склопакета; - Спрощується технологія виробництва; - Розширюється діапазон використання виробів за функціональними ознаками; - Скорочується витратна частина виробництва склопакета. Апробація запропонованого склопакета зі спеціальними можливостями здійснена на підприємствах заявника. Пропонований пристрій промислово придатний і показує високий ступінь надійності і довговічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Склопакет зі спеціальними можливостями, що містить щонайменше два листи оптично прозорого матеріалу, розташованих на відстані один від одного з утворенням між ними внутрішнього замкнутого простору, розділених дистанційною рамкою і скріплених між собою клейкою основою, джерела світла одного або декількох кольорів з'єднані з блоком живлення через блок управління, область світіння і покритий зовні по всьому периметру герметиком, який відрізняється тим, що склопакет забезпечений додатковою дистанційною рамкою і у внутрішньому замкнутому просторі, утвореному паралельно розташованими зовнішніми листами оптично прозорого матеріалу між двома дистанційними рамками жорстко встановлений додатковий лист, виготовлений з будь-якого твердого оптично прозорого матеріалу, на якому створено область світіння, джерела світла одного або декількох кольорів, приєднані до додаткового листа, як джерело світла використовується стрічка світлодіодна, дистанційні рамки по всьому периметру виконані рівними за габаритними розмірами додаткового листа, але менше габаритних розмірів зовнішніх листів оптично прозорого матеріалу, як герметик використаний тіокол. 2. Склопакет за п. 1, який відрізняється тим, що додатковий лист виготовлений з поліметилметакрилату. 3. Склопакет за п. 1, який відрізняється тим, що додатковий лист виготовлений зі скла. 4. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка як джерело світла, є вологозахищеною і укладеною в ізоляційну світлопровідну оболонку. 5. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка як джерело світла, є трубчастою. 6. Склопакет за п. 1, який відрізняється тим, що стрічка світлодіодна, яка як джерело світла, є вологозахищеною, трубчастою і укладеною в ізоляційну світлопровідну оболонку. 3 UA 82417 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
