Секція пневмо-еластичного кріплення

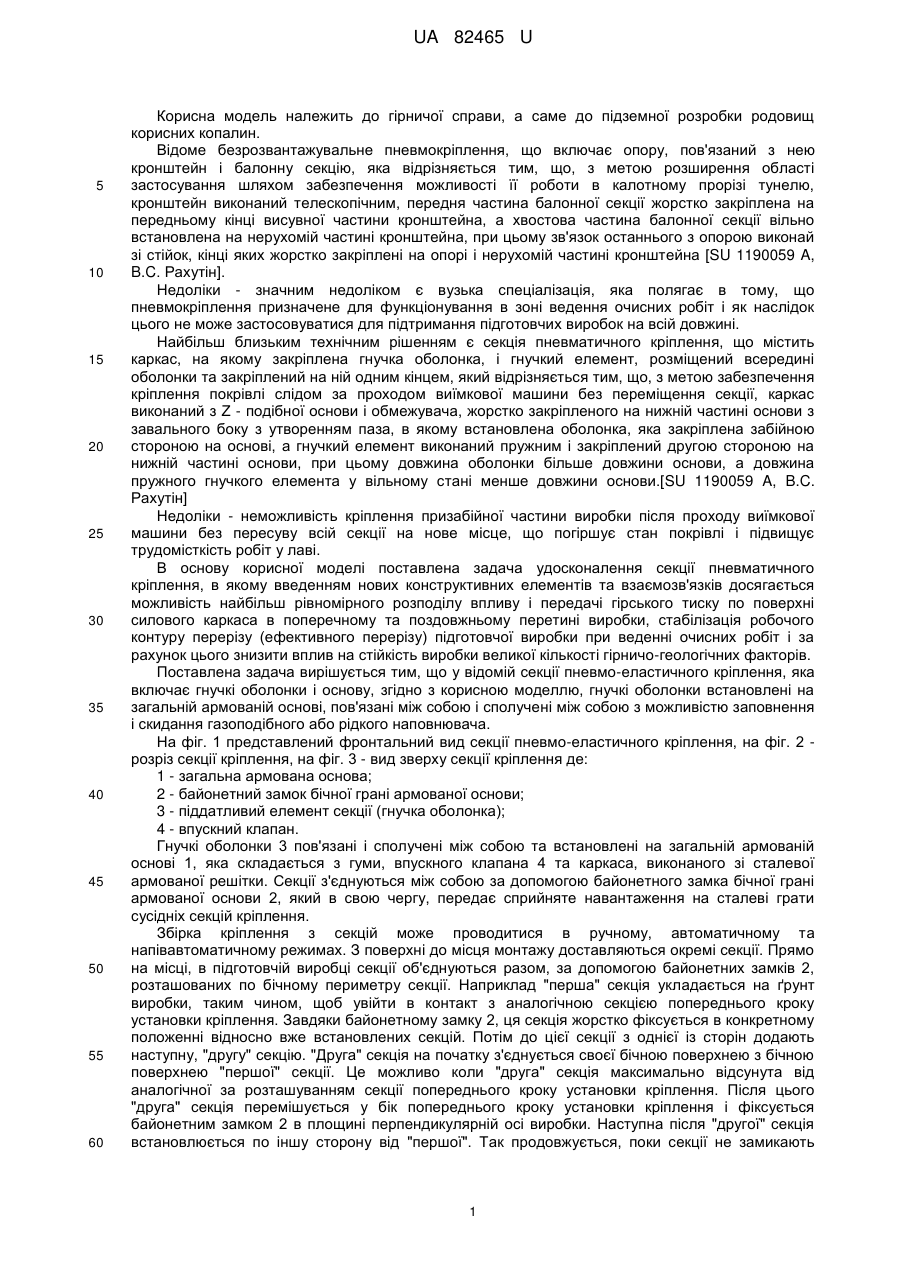

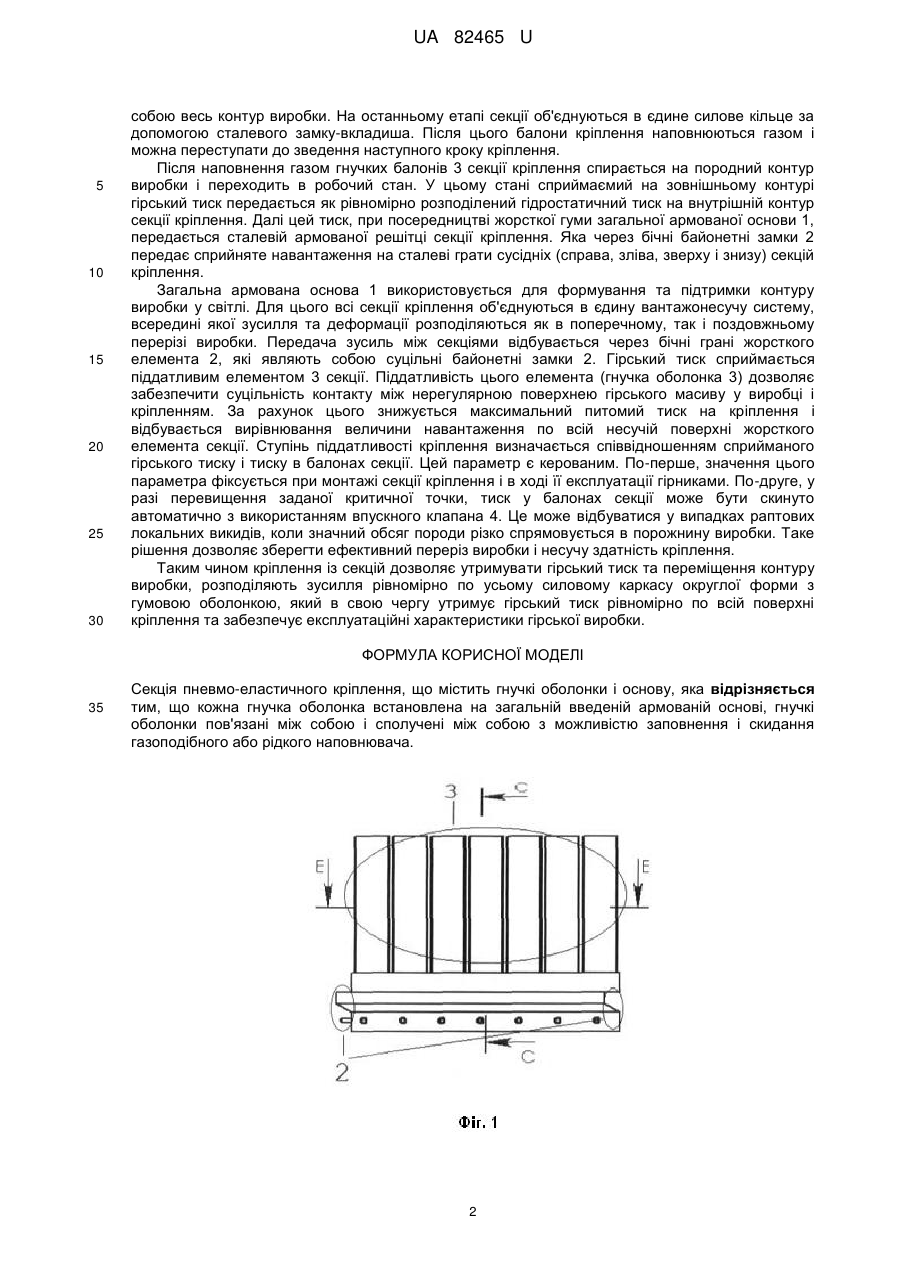

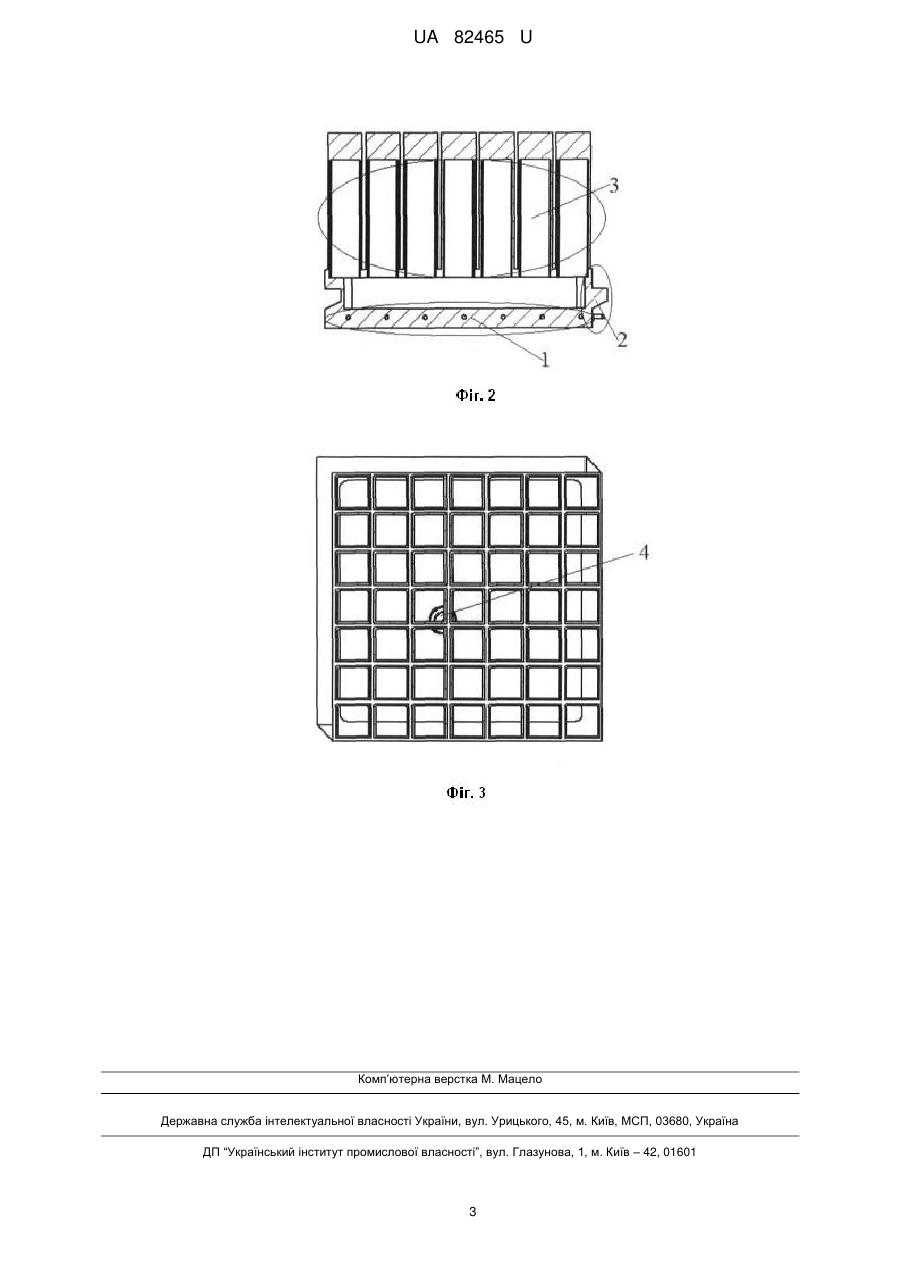

Реферат: Секція пневмо-еластичного кріплення містить гнучкі оболонки і основу. Кожна гнучка оболонка встановлена на загальній введеній армованій основі. Гнучкі оболонки пов'язані між собою та сполучені між собою з можливістю заповнення і скидання газоподібного або рідкого наповнювача. UA 82465 U (54) СЕКЦІЯ ПНЕВМО-ЕЛАСТИЧНОГО КРІПЛЕННЯ UA 82465 U UA 82465 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, а саме до підземної розробки родовищ корисних копалин. Відоме безрозвантажувальне пневмокріплення, що включає опору, пов'язаний з нею кронштейн і балонну секцію, яка відрізняється тим, що, з метою розширення області застосування шляхом забезпечення можливості її роботи в калотному прорізі тунелю, кронштейн виконаний телескопічним, передня частина балонної секції жорстко закріплена на передньому кінці висувної частини кронштейна, а хвостова частина балонної секції вільно встановлена на нерухомій частині кронштейна, при цьому зв'язок останнього з опорою виконай зі стійок, кінці яких жорстко закріплені на опорі і нерухомій частині кронштейна [SU 1190059 A, B.C. Рахутін]. Недоліки - значним недоліком є вузька спеціалізація, яка полягає в тому, що пневмокріплення призначене для функціонування в зоні ведення очисних робіт і як наслідок цього не може застосовуватися для підтримання підготовчих виробок на всій довжині. Найбільш близьким технічним рішенням є секція пневматичного кріплення, що містить каркас, на якому закріплена гнучка оболонка, і гнучкий елемент, розміщений всередині оболонки та закріплений на ній одним кінцем, який відрізняється тим, що, з метою забезпечення кріплення покрівлі слідом за проходом виїмкової машини без переміщення секції, каркас виконаний з Ζ - подібної основи і обмежувача, жорстко закріпленого на нижній частині основи з завального боку з утворенням паза, в якому встановлена оболонка, яка закріплена забійною стороною на основі, а гнучкий елемент виконаний пружним і закріплений другою стороною на нижній частині основи, при цьому довжина оболонки більше довжини основи, а довжина пружного гнучкого елемента у вільному стані менше довжини основи.[SU 1190059 A, B.C. Рахутін] Недоліки - неможливість кріплення призабійної частини виробки після проходу виїмкової машини без пересуву всій секції на нове місце, що погіршує стан покрівлі і підвищує трудомісткість робіт у лаві. В основу корисної моделі поставлена задача удосконалення секції пневматичного кріплення, в якому введенням нових конструктивних елементів та взаємозв'язків досягається можливість найбільш рівномірного розподілу впливу і передачі гірського тиску по поверхні силового каркаса в поперечному та поздовжньому перетині виробки, стабілізація робочого контуру перерізу (ефективного перерізу) підготовчої виробки при веденні очисних робіт і за рахунок цього знизити вплив на стійкість виробки великої кількості гірничо-геологічних факторів. Поставлена задача вирішується тим, що у відомій секції пневмо-еластичного кріплення, яка включає гнучкі оболонки і основу, згідно з корисною моделлю, гнучкі оболонки встановлені на загальній армованій основі, пов'язані між собою і сполучені між собою з можливістю заповнення і скидання газоподібного або рідкого наповнювача. На фіг. 1 представлений фронтальний вид секції пневмо-еластичного кріплення, на фіг. 2 розріз секції кріплення, на фіг. 3 - вид зверху секції кріплення де: 1 - загальна армована основа; 2 - байонетний замок бічної грані армованої основи; 3 - піддатливий елемент секції (гнучка оболонка); 4 - впускний клапан. Гнучкі оболонки 3 пов'язані і сполучені між собою та встановлені на загальній армованій основі 1, яка складається з гуми, впускного клапана 4 та каркаса, виконаного зі сталевої армованої решітки. Секції з'єднуються між собою за допомогою байонетного замка бічної грані армованої основи 2, який в свою чергу, передає сприйняте навантаження на сталеві грати сусідніх секцій кріплення. Збірка кріплення з секцій може проводитися в ручному, автоматичному та напівавтоматичному режимах. З поверхні до місця монтажу доставляються окремі секції. Прямо на місці, в підготовчій виробці секції об'єднуються разом, за допомогою байонетних замків 2, розташованих по бічному периметру секції. Наприклад "перша" секція укладається на ґрунт виробки, таким чином, щоб увійти в контакт з аналогічною секцією попереднього кроку установки кріплення. Завдяки байонетному замку 2, ця секція жорстко фіксується в конкретному положенні відносно вже встановлених секцій. Потімдо цієї секції з однієї із сторін додають наступну, "другу" секцію. "Друга" секція на початку з'єднується своєї бічною поверхнею з бічною поверхнею "першої" секції. Це можливо коли "друга" секція максимально відсунута від аналогічної за розташуванням секції попереднього кроку установки кріплення. Після цього "друга" секція перемішується у бік попереднього кроку установки кріплення і фіксується байонетним замком 2 в площині перпендикулярній осі виробки. Наступна після "другої" секція встановлюється по іншу сторону від "першої". Так продовжується, поки секції не замикають 1 UA 82465 U 5 10 15 20 25 30 собою весь контур виробки. На останньому етапі секції об'єднуються в єдине силове кільце за допомогою сталевого замку-вкладиша. Після цього балони кріплення наповнюються газом і можна переступати до зведення наступного кроку кріплення. Після наповнення газом гнучких балонів 3 секції кріплення спирається на породний контур виробки і переходить в робочий стан. У цьому стані сприймаємий на зовнішньому контурі гірський тиск передається як рівномірно розподілений гідростатичний тиск на внутрішній контур секції кріплення. Далі цей тиск, при посередництві жорсткої гуми загальної армованої основи 1, передається сталевій армованої решітці секції кріплення. Яка через бічні байонетні замки 2 передає сприйняте навантаження на сталеві грати сусідніх (справа, зліва, зверху і знизу) секцій кріплення. Загальна армована основа 1 використовується для формування та підтримки контуру виробки у світлі. Для цього всі секції кріплення об'єднуються в єдину вантажонесучу систему, всередині якої зусилля та деформації розподіляються як в поперечному, так і поздовжньому перерізі виробки. Передача зусиль між секціями відбувається через бічні грані жорсткого елемента 2, які являють собою суцільні байонетні замки 2. Гірський тиск сприймається піддатливим елементом 3 секції. Піддатливість цього елемента (гнучка оболонка 3) дозволяє забезпечити суцільність контакту між нерегулярною поверхнею гірського масиву у виробці і кріпленням. За рахунок цього знижується максимальний питомий тиск на кріплення і відбувається вирівнювання величини навантаження по всій несучій поверхні жорсткого елемента секції. Ступінь піддатливості кріплення визначається співвідношенням сприйманого гірського тиску і тиску в балонах секції. Цей параметр є керованим. По-перше, значення цього параметра фіксується при монтажі секції кріплення і в ході її експлуатації гірниками. По-друге, у разі перевищення заданої критичної точки, тиск у балонах секції може бути скинуто автоматично з використанням впускного клапана 4. Це може відбуватися у випадках раптових локальних викидів, коли значний обсяг породи різко спрямовується в порожнину виробки. Таке рішення дозволяє зберегти ефективний переріз виробки і несучу здатність кріплення. Таким чином кріплення із секцій дозволяє утримувати гірський тиск та переміщення контуру виробки, розподіляють зусилля рівномірно по усьому силовому каркасу округлої форми з гумовою оболонкою, який в свою чергу утримує гірський тиск рівномірно по всій поверхні кріплення та забезпечує експлуатаційні характеристики гірської виробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Секція пневмо-еластичного кріплення, що містить гнучкі оболонки і основу, яка відрізняється тим, що кожна гнучка оболонка встановлена на загальній введеній армованій основі, гнучкі оболонки пов'язані між собою і сполучені між собою з можливістю заповнення і скидання газоподібного або рідкого наповнювача. 2 UA 82465 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
