Датчик переміщень

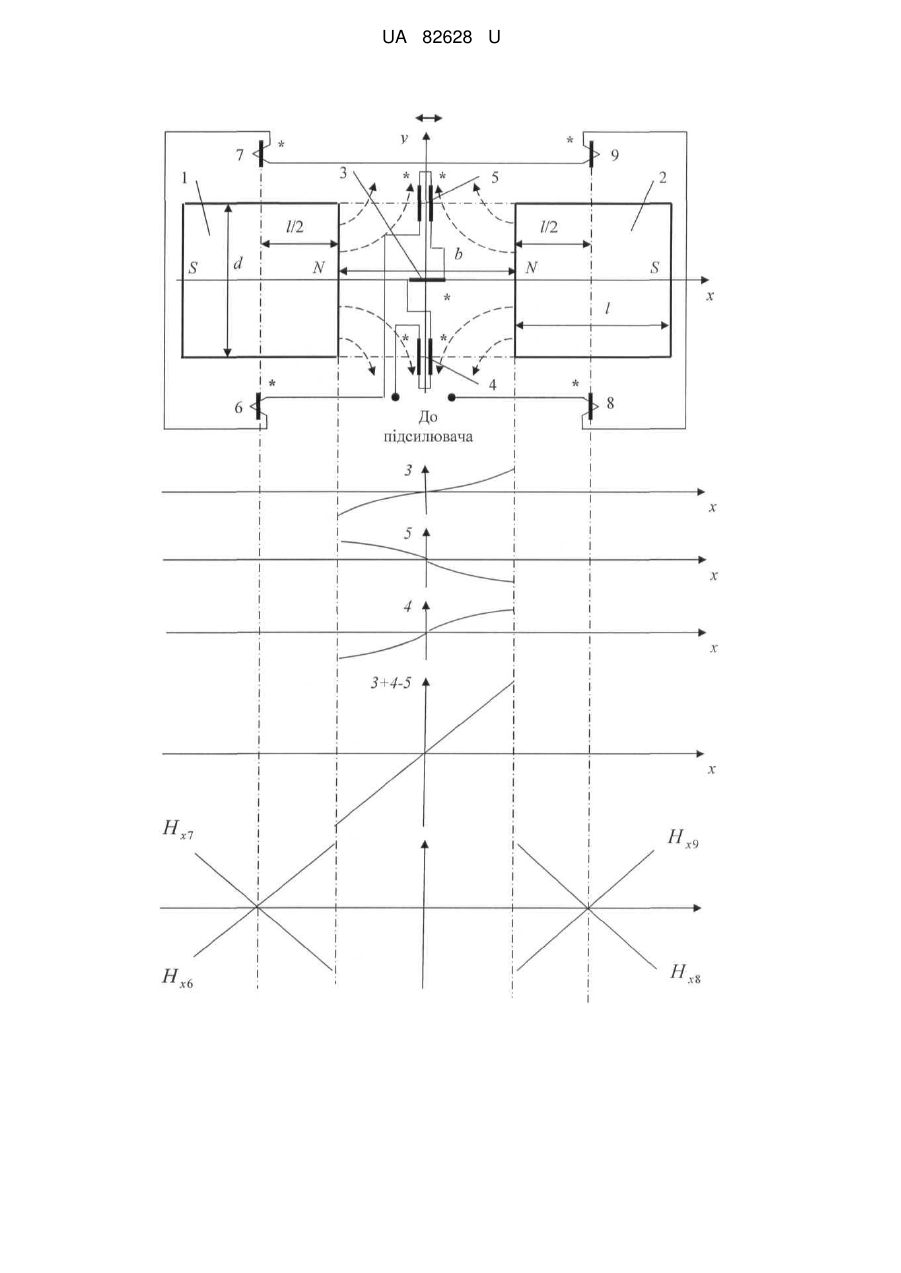

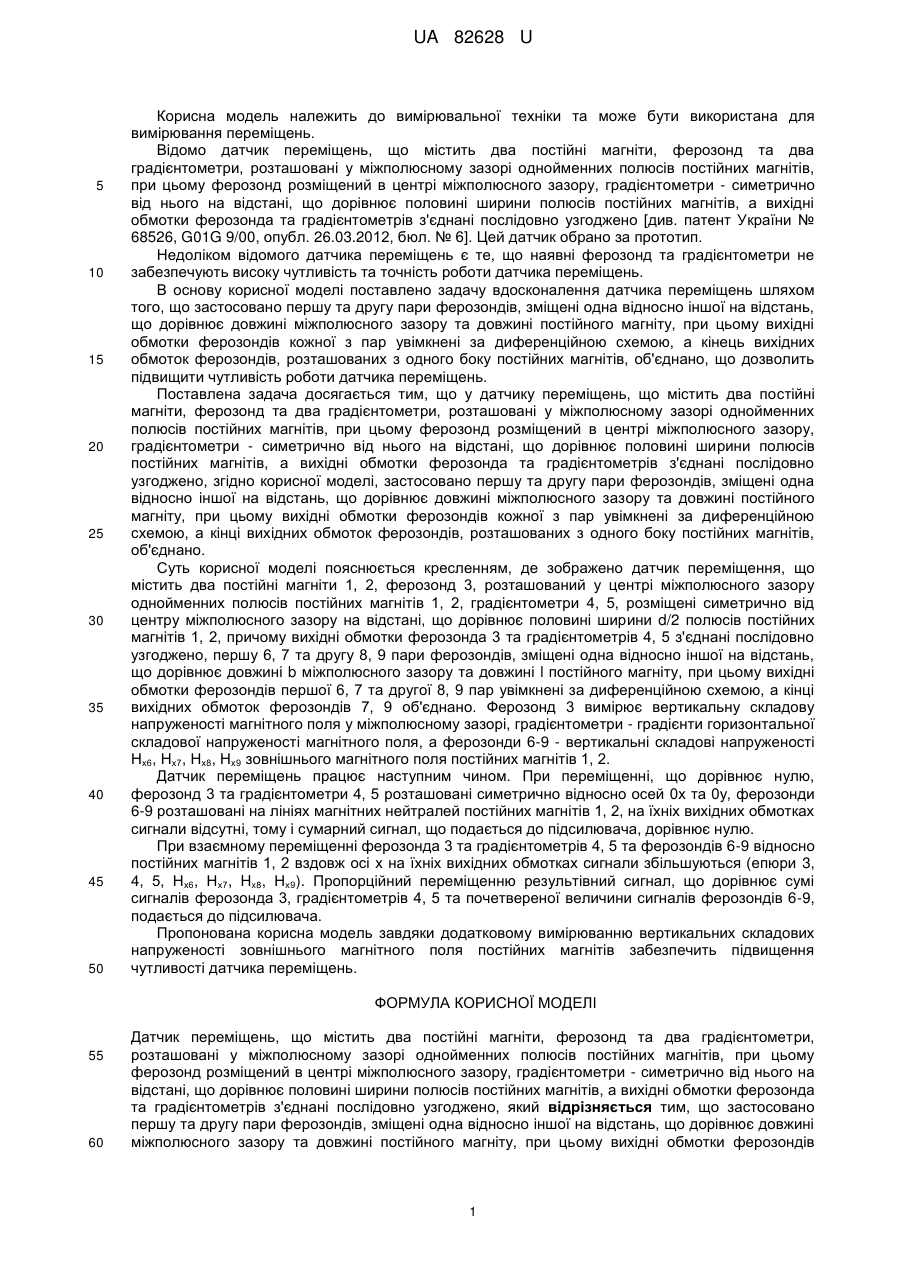

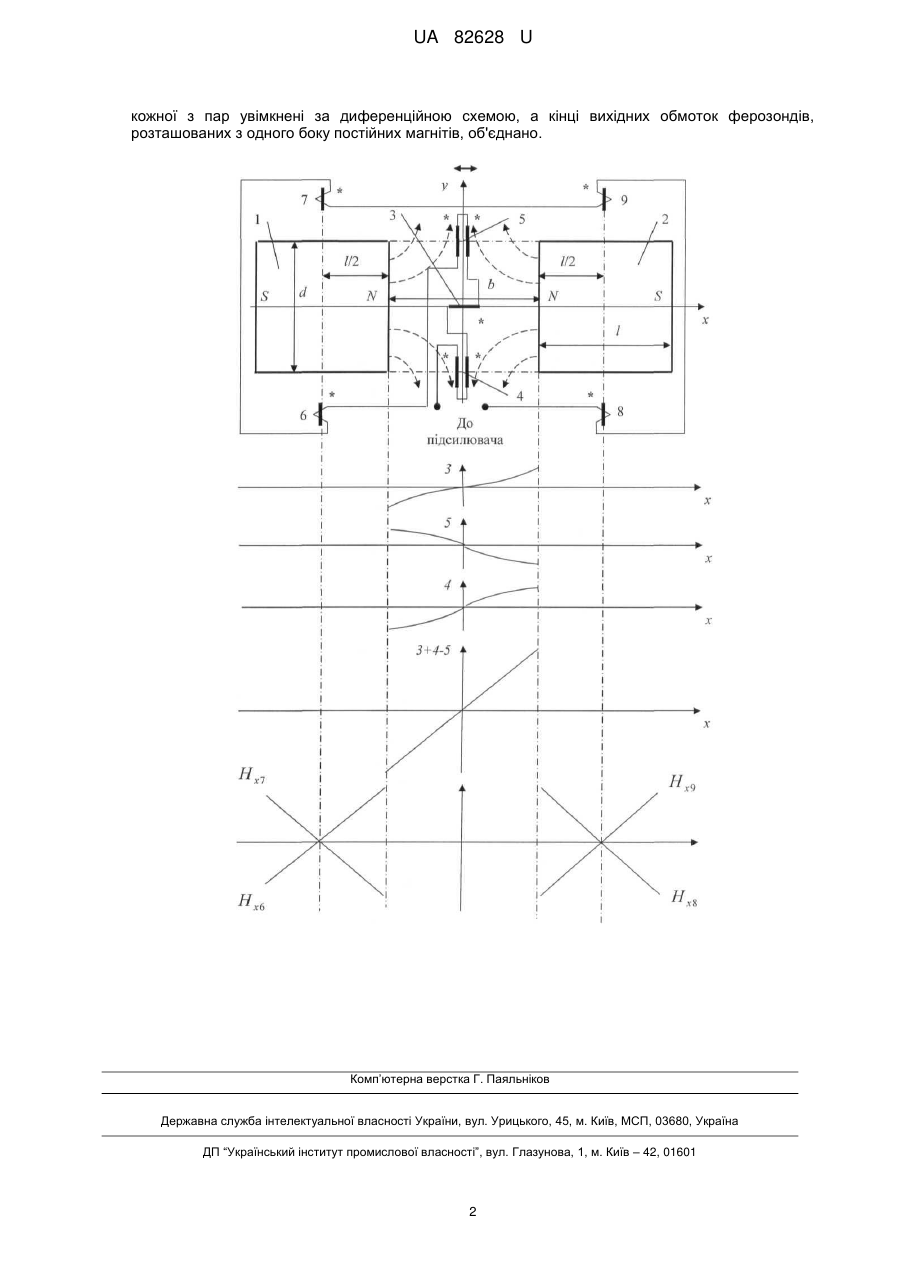

Реферат: UA 82628 U UA 82628 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомо датчик переміщень, що містить два постійні магніти, ферозонд та два градієнтометри, розташовані у міжполюсному зазорі однойменних полюсів постійних магнітів, при цьому ферозонд розміщений в центрі міжполюсного зазору, градієнтометри - симетрично від нього на відстані, що дорівнює половині ширини полюсів постійних магнітів, а вихідні обмотки ферозонда та градієнтометрів з'єднані послідовно узгоджено [див. патент України № 68526, G01G 9/00, опубл. 26.03.2012, бюл. № 6]. Цей датчик обрано за прототип. Недоліком відомого датчика переміщень є те, що наявні ферозонд та градієнтометри не забезпечують високу чутливість та точність роботи датчика переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що застосовано першу та другу пари ферозондів, зміщені одна відносно іншої на відстань, що дорівнює довжині міжполюсного зазору та довжині постійного магніту, при цьому вихідні обмотки ферозондів кожної з пар увімкнені за диференційною схемою, а кінець вихідних обмоток ферозондів, розташованих з одного боку постійних магнітів, об'єднано, що дозволить підвищити чутливість роботи датчика переміщень. Поставлена задача досягається тим, що у датчику переміщень, що містить два постійні магніти, ферозонд та два градієнтометри, розташовані у міжполюсному зазорі однойменних полюсів постійних магнітів, при цьому ферозонд розміщений в центрі міжполюсного зазору, градієнтометри - симетрично від нього на відстані, що дорівнює половині ширини полюсів постійних магнітів, а вихідні обмотки ферозонда та градієнтометрів з'єднані послідовно узгоджено, згідно корисної моделі, застосовано першу та другу пари ферозондів, зміщені одна відносно іншої на відстань, що дорівнює довжині міжполюсного зазору та довжині постійного магніту, при цьому вихідні обмотки ферозондів кожної з пар увімкнені за диференційною схемою, а кінці вихідних обмоток ферозондів, розташованих з одного боку постійних магнітів, об'єднано. Суть корисної моделі пояснюється кресленням, де зображено датчик переміщення, що містить два постійні магніти 1, 2, ферозонд 3, розташований у центрі міжполюсного зазору однойменних полюсів постійних магнітів 1, 2, градієнтометри 4, 5, розміщені симетрично від центру міжполюсного зазору на відстані, що дорівнює половині ширини d/2 полюсів постійних магнітів 1, 2, причому вихідні обмотки ферозонда 3 та градієнтометрів 4, 5 з'єднані послідовно узгоджено, першу 6, 7 та другу 8, 9 пари ферозондів, зміщені одна відносно іншої на відстань, що дорівнює довжині b міжполюсного зазору та довжині l постійного магніту, при цьому вихідні обмотки ферозондів першої 6, 7 та другої 8, 9 пар увімкнені за диференційною схемою, а кінці вихідних обмоток ферозондів 7, 9 об'єднано. Ферозонд 3 вимірює вертикальну складову напруженості магнітного поля у міжполюсному зазорі, градієнтометри - градієнти горизонтальної складової напруженості магнітного поля, а ферозонди 6-9 - вертикальні складові напруженості Нх6, Нх7, Нх8, Нх9 зовнішнього магнітного поля постійних магнітів 1, 2. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, ферозонд 3 та градієнтометри 4, 5 розташовані симетрично відносно осей 0х та 0у, ферозонди 6-9 розташовані на лініях магнітних нейтралей постійних магнітів 1, 2, на їхніх вихідних обмотках сигнали відсутні, тому і сумарний сигнал, що подається до підсилювача, дорівнює нулю. При взаємному переміщенні ферозонда 3 та градієнтометрів 4, 5 та ферозондів 6-9 відносно постійних магнітів 1, 2 вздовж осі х на їхніх вихідних обмотках сигнали збільшуються (епюри 3, 4, 5, Нх6, Нх7, Hx8, Нх9). Пропорційний переміщенню результівний сигнал, що дорівнює сумі сигналів ферозонда 3, градієнтометрів 4, 5 та почетвереної величини сигналів ферозондів 6-9, подається до підсилювача. Пропонована корисна модель завдяки додатковому вимірюванню вертикальних складових напруженості зовнішнього магнітного поля постійних магнітів забезпечить підвищення чутливості датчика переміщень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Датчик переміщень, що містить два постійні магніти, ферозонд та два градієнтометри, розташовані у міжполюсному зазорі однойменних полюсів постійних магнітів, при цьому ферозонд розміщений в центрі міжполюсного зазору, градієнтометри - симетрично від нього на відстані, що дорівнює половині ширини полюсів постійних магнітів, а вихідні обмотки ферозонда та градієнтометрів з'єднані послідовно узгоджено, який відрізняється тим, що застосовано першу та другу пари ферозондів, зміщені одна відносно іншої на відстань, що дорівнює довжині міжполюсного зазору та довжині постійного магніту, при цьому вихідні обмотки ферозондів 1 UA 82628 U кожної з пар увімкнені за диференційною схемою, а кінці вихідних обмоток ферозондів, розташованих з одного боку постійних магнітів, об'єднано. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
