Спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів

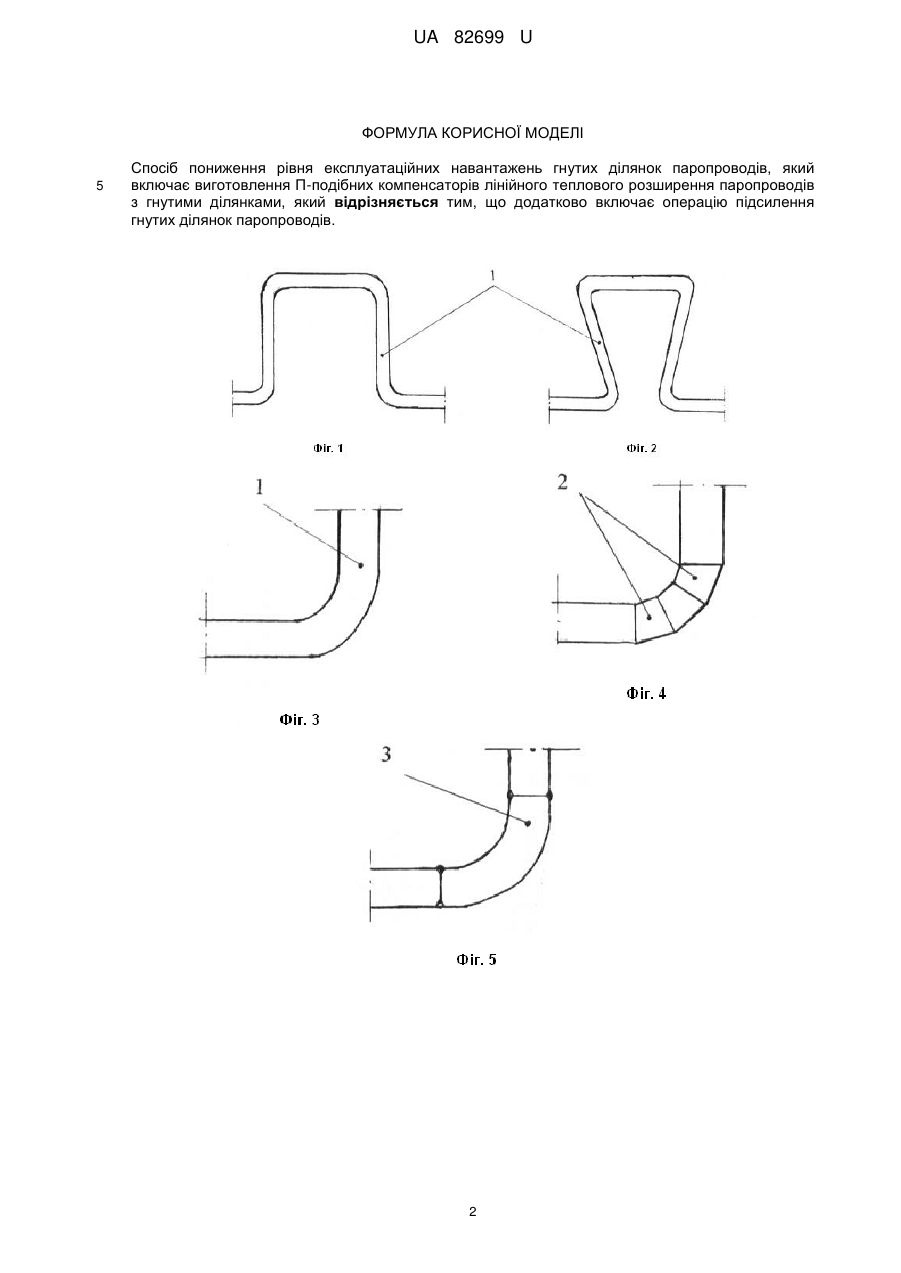

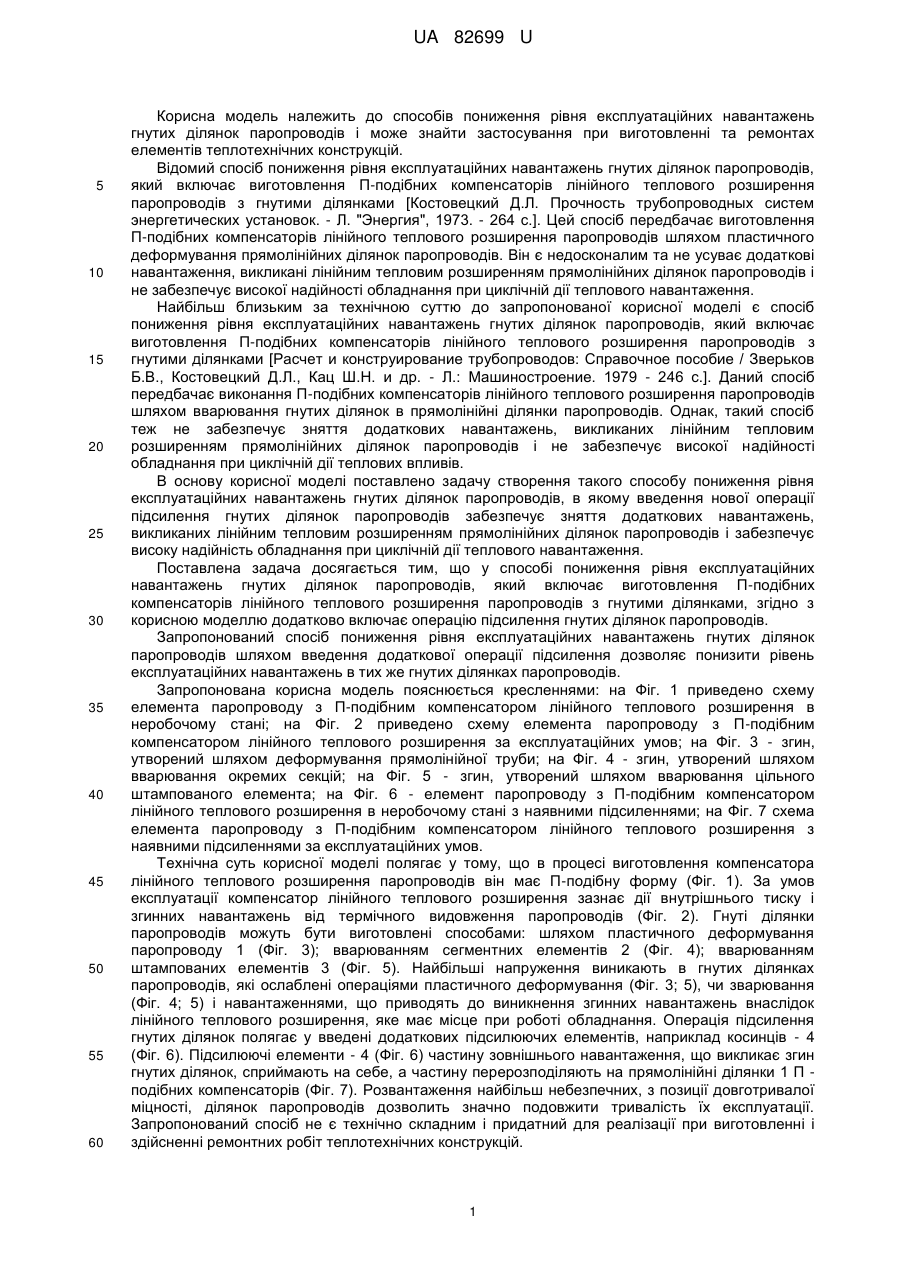

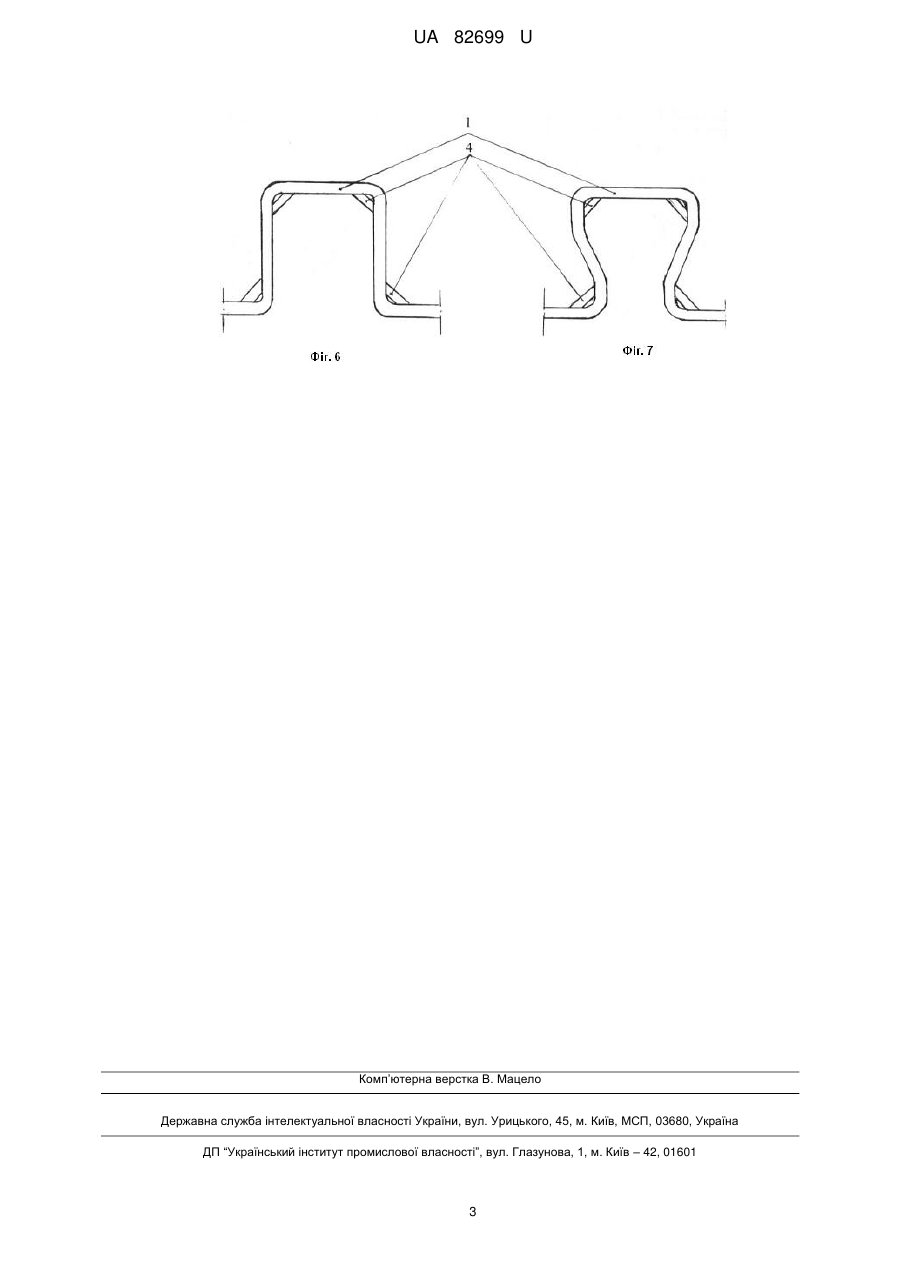

Реферат: Спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів включає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів з гнутими ділянками, операцію підсилення гнутих ділянок паропроводів. UA 82699 U (12) UA 82699 U UA 82699 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів і може знайти застосування при виготовленні та ремонтах елементів теплотехнічних конструкцій. Відомий спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів, який включає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів з гнутими ділянками [Костовецкий Д.Л. Прочность трубопроводных систем энергетических установок. - Л. "Энергия", 1973. - 264 с.]. Цей спосіб передбачає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів шляхом пластичного деформування прямолінійних ділянок паропроводів. Він є недосконалим та не усуває додаткові навантаження, викликані лінійним тепловим розширенням прямолінійних ділянок паропроводів і не забезпечує високої надійності обладнання при циклічній дії теплового навантаження. Найбільш близьким за технічною суттю до запропонованої корисної моделі є спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів, який включає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів з гнутими ділянками [Расчет и конструирование трубопроводов: Справочное пособие / Зверьков Б.В., Костовецкий Д.Л., Кац Ш.Н. и др. - Л.: Машиностроение. 1979 - 246 с.]. Даний спосіб передбачає виконання П-подібних компенсаторів лінійного теплового розширення паропроводів шляхом вварювання гнутих ділянок в прямолінійні ділянки паропроводів. Однак, такий спосіб теж не забезпечує зняття додаткових навантажень, викликаних лінійним тепловим розширенням прямолінійних ділянок паропроводів і не забезпечує високої надійності обладнання при циклічній дії теплових впливів. В основу корисної моделі поставлено задачу створення такого способу пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів, в якому введення нової операції підсилення гнутих ділянок паропроводів забезпечує зняття додаткових навантажень, викликаних лінійним тепловим розширенням прямолінійних ділянок паропроводів і забезпечує високу надійність обладнання при циклічній дії теплового навантаження. Поставлена задача досягається тим, що у способі пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів, який включає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів з гнутими ділянками, згідно з корисною моделлю додатково включає операцію підсилення гнутих ділянок паропроводів. Запропонований спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів шляхом введення додаткової операції підсилення дозволяє понизити рівень експлуатаційних навантажень в тих же гнутих ділянках паропроводів. Запропонована корисна модель пояснюється кресленнями: на Фіг. 1 приведено схему елемента паропроводу з П-подібним компенсатором лінійного теплового розширення в неробочому стані; на Фіг. 2 приведено схему елемента паропроводу з П-подібним компенсатором лінійного теплового розширення за експлуатаційних умов; на Фіг. 3 - згин, утворений шляхом деформування прямолінійної труби; на Фіг. 4 - згин, утворений шляхом вварювання окремих секцій; на Фіг. 5 - згин, утворений шляхом вварювання цільного штампованого елемента; на Фіг. 6 - елемент паропроводу з П-подібним компенсатором лінійного теплового розширення в неробочому стані з наявними підсиленнями; на Фіг. 7 схема елемента паропроводу з П-подібним компенсатором лінійного теплового розширення з наявними підсиленнями за експлуатаційних умов. Технічна суть корисної моделі полягає у тому, що в процесі виготовлення компенсатора лінійного теплового розширення паропроводів він має П-подібну форму (Фіг. 1). За умов експлуатації компенсатор лінійного теплового розширення зазнає дії внутрішнього тиску і згинних навантажень від термічного видовження паропроводів (Фіг. 2). Гнуті ділянки паропроводів можуть бути виготовлені способами: шляхом пластичного деформування паропроводу 1 (Фіг. 3); вварюванням сегментних елементів 2 (Фіг. 4); вварюванням штампованих елементів 3 (Фіг. 5). Найбільші напруження виникають в гнутих ділянках паропроводів, які ослаблені операціями пластичного деформування (Фіг. 3; 5), чи зварювання (Фіг. 4; 5) і навантаженнями, що приводять до виникнення згинних навантажень внаслідок лінійного теплового розширення, яке має місце при роботі обладнання. Операція підсилення гнутих ділянок полягає у введені додаткових підсилюючих елементів, наприклад косинців - 4 (Фіг. 6). Підсилюючі елементи - 4 (Фіг. 6) частину зовнішнього навантаження, що викликає згин гнутих ділянок, сприймають на себе, а частину перерозподіляють на прямолінійні ділянки 1 П подібних компенсаторів (Фіг. 7). Розвантаження найбільш небезпечних, з позиції довготривалої міцності, ділянок паропроводів дозволить значно подовжити тривалість їх експлуатації. Запропонований спосіб не є технічно складним і придатний для реалізації при виготовленні і здійсненні ремонтних робіт теплотехнічних конструкцій. 1 UA 82699 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб пониження рівня експлуатаційних навантажень гнутих ділянок паропроводів, який включає виготовлення П-подібних компенсаторів лінійного теплового розширення паропроводів з гнутими ділянками, який відрізняється тим, що додатково включає операцію підсилення гнутих ділянок паропроводів. 2 UA 82699 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
