Робочий орган дводискового розкидача мінеральних добрив

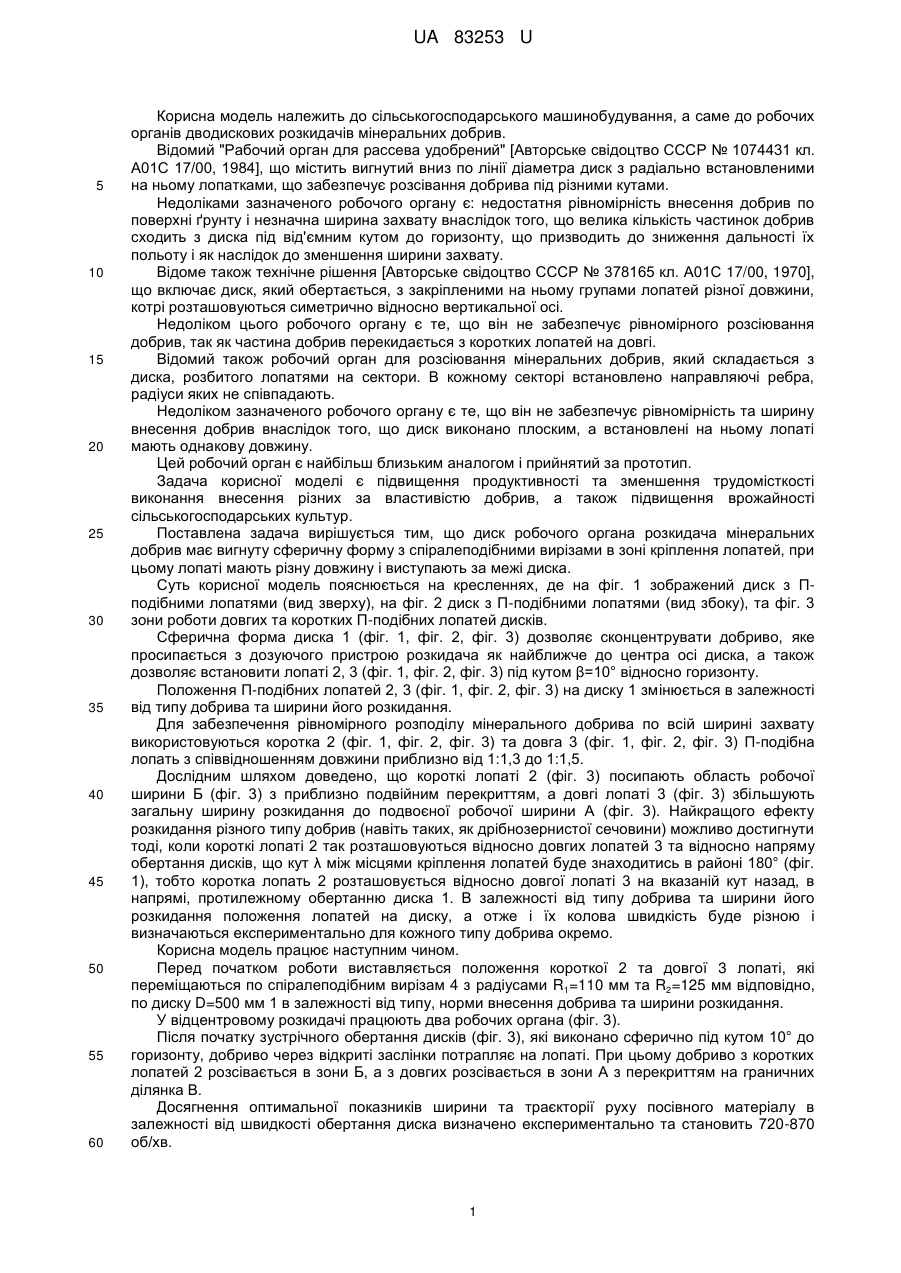

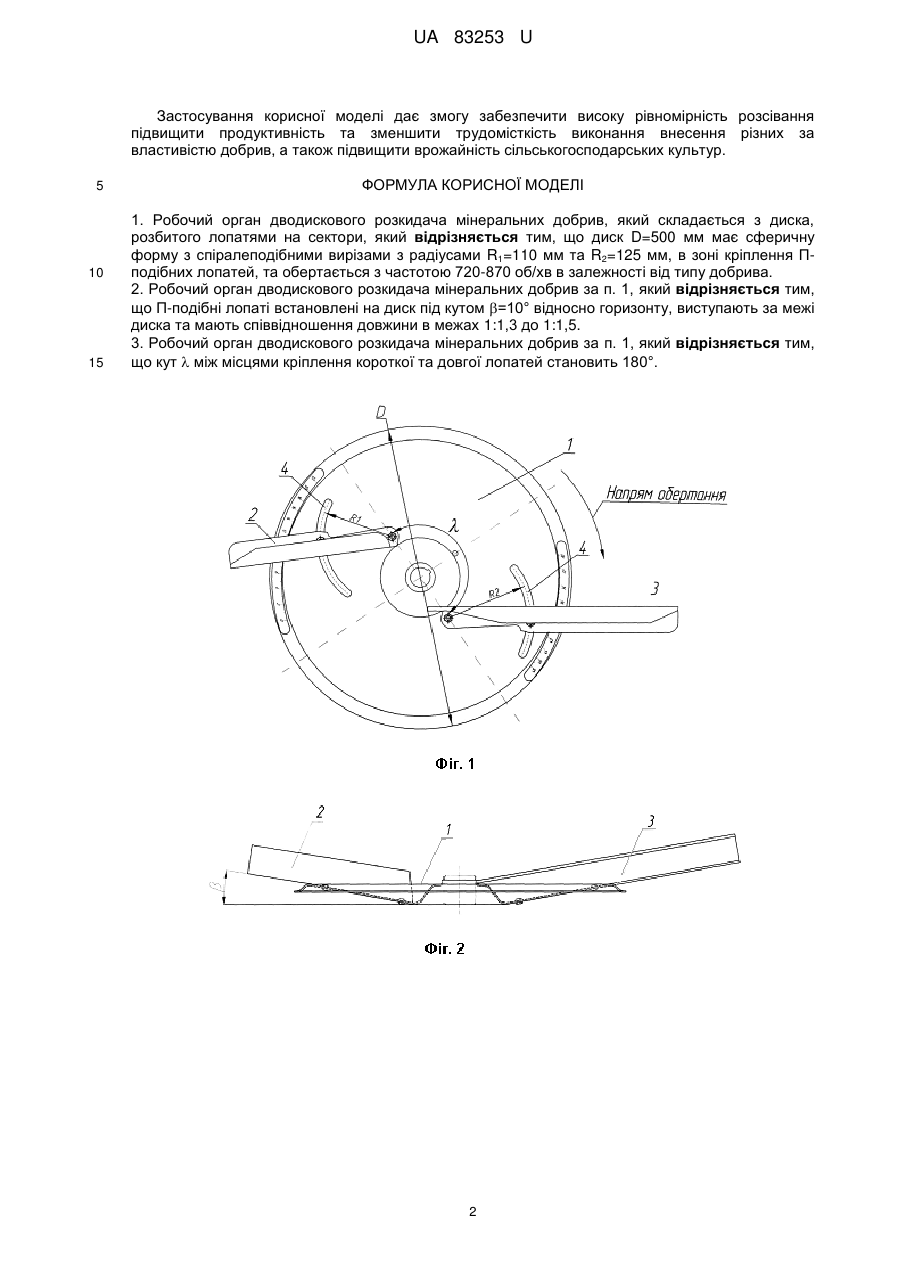

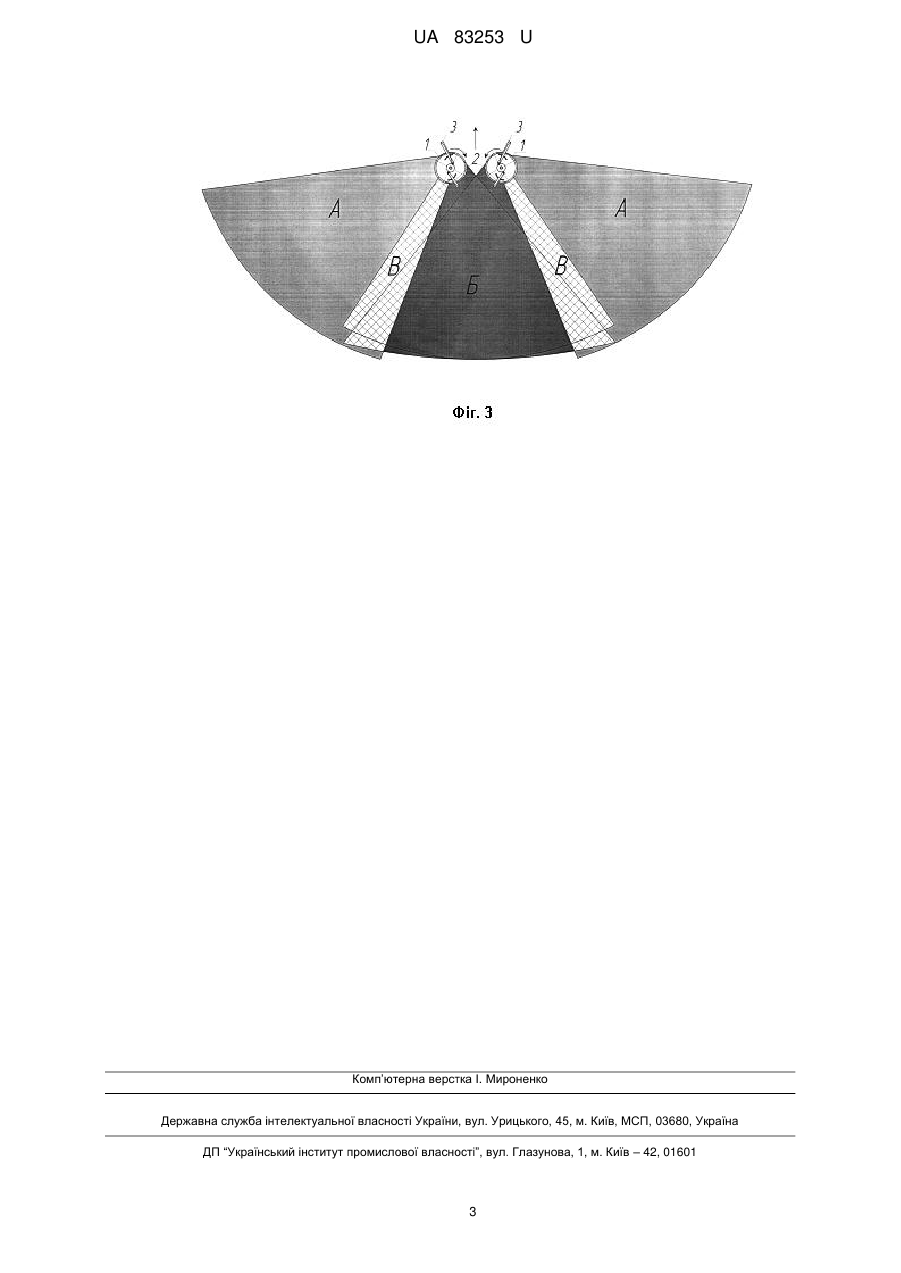

Реферат: UA 83253 U UA 83253 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів дводискових розкидачів мінеральних добрив. Відомий "Рабочий орган для рассева удобрений" [Авторське свідоцтво СССР № 1074431 кл. А01С 17/00, 1984], що містить вигнутий вниз по лінії діаметра диск з радіально встановленими на ньому лопатками, що забезпечує розсівання добрива під різними кутами. Недоліками зазначеного робочого органу є: недостатня рівномірність внесення добрив по поверхні ґрунту і незначна ширина захвату внаслідок того, що велика кількість частинок добрив сходить з диска під від'ємним кутом до горизонту, що призводить до зниження дальності їх польоту і як наслідок до зменшення ширини захвату. Відоме також технічне рішення [Авторське свідоцтво СССР № 378165 кл. А01С 17/00, 1970], що включає диск, який обертається, з закріпленими на ньому групами лопатей різної довжини, котрі розташовуються симетрично відносно вертикальної осі. Недоліком цього робочого органу є те, що він не забезпечує рівномірного розсіювання добрив, так як частина добрив перекидається з коротких лопатей на довгі. Відомий також робочий орган для розсіювання мінеральних добрив, який складається з диска, розбитого лопатями на сектори. В кожному секторі встановлено направляючі ребра, радіуси яких не співпадають. Недоліком зазначеного робочого органу є те, що він не забезпечує рівномірність та ширину внесення добрив внаслідок того, що диск виконано плоским, а встановлені на ньому лопаті мають однакову довжину. Цей робочий орган є найбільш близьким аналогом і прийнятий за прототип. Задача корисної моделі є підвищення продуктивності та зменшення трудомісткості виконання внесення різних за властивістю добрив, а також підвищення врожайності сільськогосподарських культур. Поставлена задача вирішується тим, що диск робочого органа розкидача мінеральних добрив має вигнуту сферичну форму з спіралеподібними вирізами в зоні кріплення лопатей, при цьому лопаті мають різну довжину і виступають за межі диска. Суть корисної модель пояснюється на кресленнях, де на фіг. 1 зображений диск з Пподібними лопатями (вид зверху), на фіг. 2 диск з П-подібними лопатями (вид збоку), та фіг. 3 зони роботи довгих та коротких П-подібних лопатей дисків. Сферична форма диска 1 (фіг. 1, фіг. 2, фіг. 3) дозволяє сконцентрувати добриво, яке просипається з дозуючого пристрою розкидача як найближче до центра осі диска, а також дозволяє встановити лопаті 2, 3 (фіг. 1, фіг. 2, фіг. 3) під кутом β=10° відносно горизонту. Положення П-подібних лопатей 2, 3 (фіг. 1, фіг. 2, фіг. 3) на диску 1 змінюється в залежності від типу добрива та ширини його розкидання. Для забезпечення рівномірного розподілу мінерального добрива по всій ширині захвату використовуються коротка 2 (фіг. 1, фіг. 2, фіг. 3) та довга 3 (фіг. 1, фіг. 2, фіг. 3) П-подібна лопать з співвідношенням довжини приблизно від 1:1,3 до 1:1,5. Дослідним шляхом доведено, що короткі лопаті 2 (фіг. 3) посипають область робочої ширини Б (фіг. 3) з приблизно подвійним перекриттям, а довгі лопаті 3 (фіг. 3) збільшують загальну ширину розкидання до подвоєної робочої ширини А (фіг. 3). Найкращого ефекту розкидання різного типу добрив (навіть таких, як дрібнозернистої сечовини) можливо достигнути тоді, коли короткі лопаті 2 так розташовуються відносно довгих лопатей 3 та відносно напряму обертання дисків, що кут λ між місцями кріплення лопатей буде знаходитись в районі 180° (фіг. 1), тобто коротка лопать 2 розташовується відносно довгої лопаті 3 на вказаній кут назад, в напрямі, протилежному обертанню диска 1. В залежності від типу добрива та ширини його розкидання положення лопатей на диску, а отже і їх колова швидкість буде різною і визначаються експериментально для кожного типу добрива окремо. Корисна модель працює наступним чином. Перед початком роботи виставляється положення короткої 2 та довгої 3 лопаті, які переміщаються по спіралеподібним вирізам 4 з радіусами R1=110 мм та R2=125 мм відповідно, по диску D=500 мм 1 в залежності від типу, норми внесення добрива та ширини розкидання. У відцентровому розкидачі працюють два робочих органа (фіг. 3). Після початку зустрічного обертання дисків (фіг. 3), які виконано сферично під кутом 10° до горизонту, добриво через відкриті заслінки потрапляє на лопаті. При цьому добриво з коротких лопатей 2 розсівається в зони Б, а з довгих розсівається в зони А з перекриттям на граничних ділянка В. Досягнення оптимальної показників ширини та траєкторії руху посівного матеріалу в залежності від швидкості обертання диска визначено експериментально та становить 720-870 об/хв. 1 UA 83253 U Застосування корисної моделі дає змогу забезпечити високу рівномірність розсівання підвищити продуктивність та зменшити трудомісткість виконання внесення різних за властивістю добрив, а також підвищити врожайність сільськогосподарських культур. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Робочий орган дводискового розкидача мінеральних добрив, який складається з диска, розбитого лопатями на сектори, який відрізняється тим, що диск D=500 мм має сферичну форму з спіралеподібними вирізами з радіусами R1=110 мм та R2=125 мм, в зоні кріплення Пподібних лопатей, та обертається з частотою 720-870 об/хв в залежності від типу добрива. 2. Робочий орган дводискового розкидача мінеральних добрив за п. 1, який відрізняється тим, що П-подібні лопаті встановлені на диск під кутом =10° відносно горизонту, виступають за межі диска та мають співвідношення довжини в межах 1:1,3 до 1:1,5. 3. Робочий орган дводискового розкидача мінеральних добрив за п. 1, який відрізняється тим, що кут  між місцями кріплення короткої та довгої лопатей становить 180°. 2 UA 83253 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
